气动冲击空气锤振动敲击装置结构

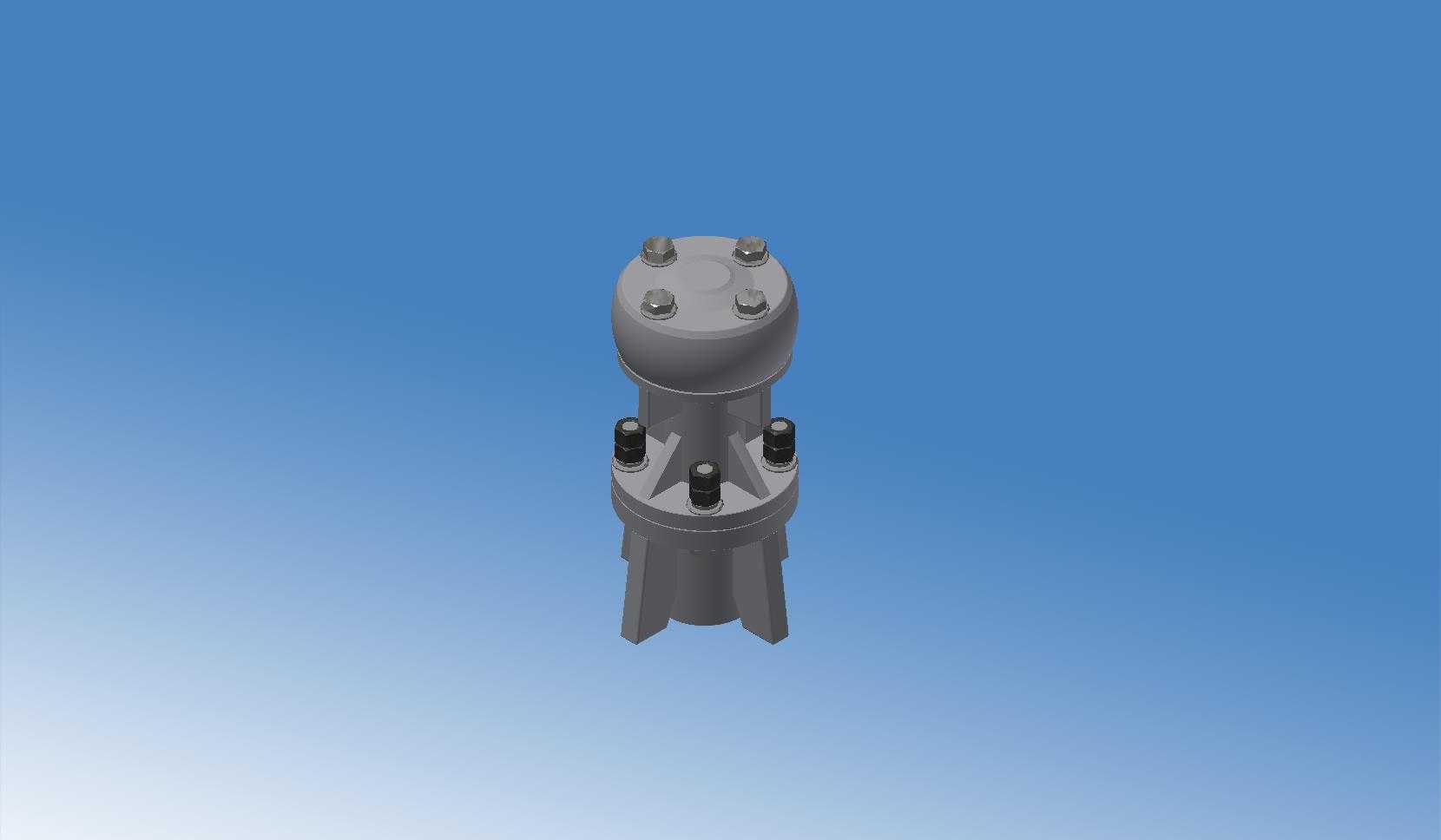

　　该三维结构对应一款以压缩空气为动力源的立式冲击敲击装置，外形呈上下分段的圆柱塔状，上部为气动换向与冲击发生腔体，下部为冲击导向及安装基座，整体通过多组螺栓完成缸体、端盖与基座的轴向锁紧。装置顶部端盖均布紧固螺钉，用于封闭气腔并承受活塞往复冲击产生的交变载荷；中部法兰位置布置多根连接螺柱，将上下缸体段可靠压紧，保证高压气腔的密封边界；底部带有分叉式支撑脚结构，可直接贴合料仓外壁、输送管道或设备机架立面，将冲击能量以法向方向传递到被附着的壁面。

　　从现场使用逻辑来看，这类装置主要解决粉体、颗粒物料在储料仓、料斗、弯头、输送槽内壁出现的架桥、堵料、粘附、积料问题。物料因受潮、粒度偏细、静电吸附或仓壁倾角不足，容易在出料口上方形成拱塞，普通振动电机长时间连续运行会使物料被振实，反而加重堵料；气动冲击锤则以低频、高能量的瞬间敲击方式作用于仓壁，使壁面产生短促加速度，破坏物料拱架的受力平衡，让堆积物料瞬间失稳下落。它在化工粉料、食品添加剂、建材水泥、冶金矿粉、粮食仓储、注塑供料、除尘灰斗等场景中较为常见，既可以单台布置在料仓锥段易堵位置，也可以多台按仓壁圆周方向分层布置，配合顺序控制实现逐点破拱。

　　结构设计上，装置内部核心为活塞冲击机构。压缩空气进入气腔后推动活塞上行并完成气路换向，活塞在气压作用下快速下行，撞击底部冲击座，冲击座再将力传递到安装基板。工作压力区间覆盖0.3至0.7MPa，现场可通过气源三联件调节供气压力，从而改变单次冲击能量；冲击频次可在每分钟1至60次范围内调整，既能够按固定周期连续敲击，也可接入料位计、压差开关或PLC输出信号，在检测到下料不畅时才启动，降低压缩空气消耗。单次冲击能量覆盖20.60至49.0N·m，冲击力等效范围约6.9至10.6kg·m/s，换算为工程上常用的锤击感受，约相当于1.5至3.0磅重锤的瞬间敲击，力度足以振落仓壁结拱物料，又不会因连续高频振动导致薄壁仓体疲劳开裂。

　　建模时需要重点关注几个装配边界。其一，上下缸体结合面不仅要画出螺栓孔分布，还要预留密封垫或O型圈的安装空间，避免在工程出图时只保留外形而遗漏密封结构；其二，顶部端盖螺钉与中部法兰螺柱属于不同受力层级，顶部螺钉主要承担端盖压紧，中部螺柱则要承受活塞冲击反力，建模时应区分螺纹规格、垫圈位置和螺母厚度；其三，底部支撑脚与被安装壁面之间通常需要焊接或螺栓固定一块安装基板，基板厚度会直接影响冲击能量传递效率，基板过薄会吸收冲击并产生局部变形，过厚则增加仓壁负载；其四，装置侧面应预留气源接口位置，接口方向要兼顾现场气管走线，避免与料仓加强筋、检修平台或相邻设备发生干涉。

　　外形与安装方面，该装置为竖直悬挂式工作姿态，冲击轴线应尽量垂直于被敲击壁面，若倾斜安装，活塞导向面会承受额外侧向分力，长期运行会加剧导向套磨损。安装点优先选择仓壁加强筋附近或锥段刚度较高区域，不建议直接贴在薄钢板中部，否则壁面会出现局部凹陷并削弱冲击效果。对于多台布置的料仓，相邻敲击点间距可根据仓体直径和物料流动性确定，易粘壁物料可缩短间距，流动性较好的颗粒料则可拉大间距。气路侧应配置过滤减压阀和油雾润滑或无油润滑对应元件，保证进入缸体的空气洁净干燥，避免粉尘、水分进入换向腔造成活塞卡滞。

　　从三维建模表达角度，模型需要完整体现缸体阶梯轮廓、顶部端盖、紧固件阵列、中部法兰、下部导向段和支撑脚结构，使结构工程师能够直接判断安装高度、螺栓分布和冲击传力路径。对于设备选型人员，可将该装置嵌入料仓总成或输送系统中，校核气源管路走向、维护空间和敲击点位置；对于加工制造环节，则可进一步拆分缸体、活塞、冲击座、密封件和紧固件，细化材料、热处理及表面处理要求。整体结构紧凑，动力来源单一，不需要电机驱动，适合在防爆、防潮、粉尘较多的工业环境中长期断续运行。
