无动力滚筒输送线三维结构设计

项目分类:输送机 发布时间:2023-08-23 ID:707954
  • 无动力滚筒输送线三维结构设计
  • 无动力滚筒输送线三维结构设计

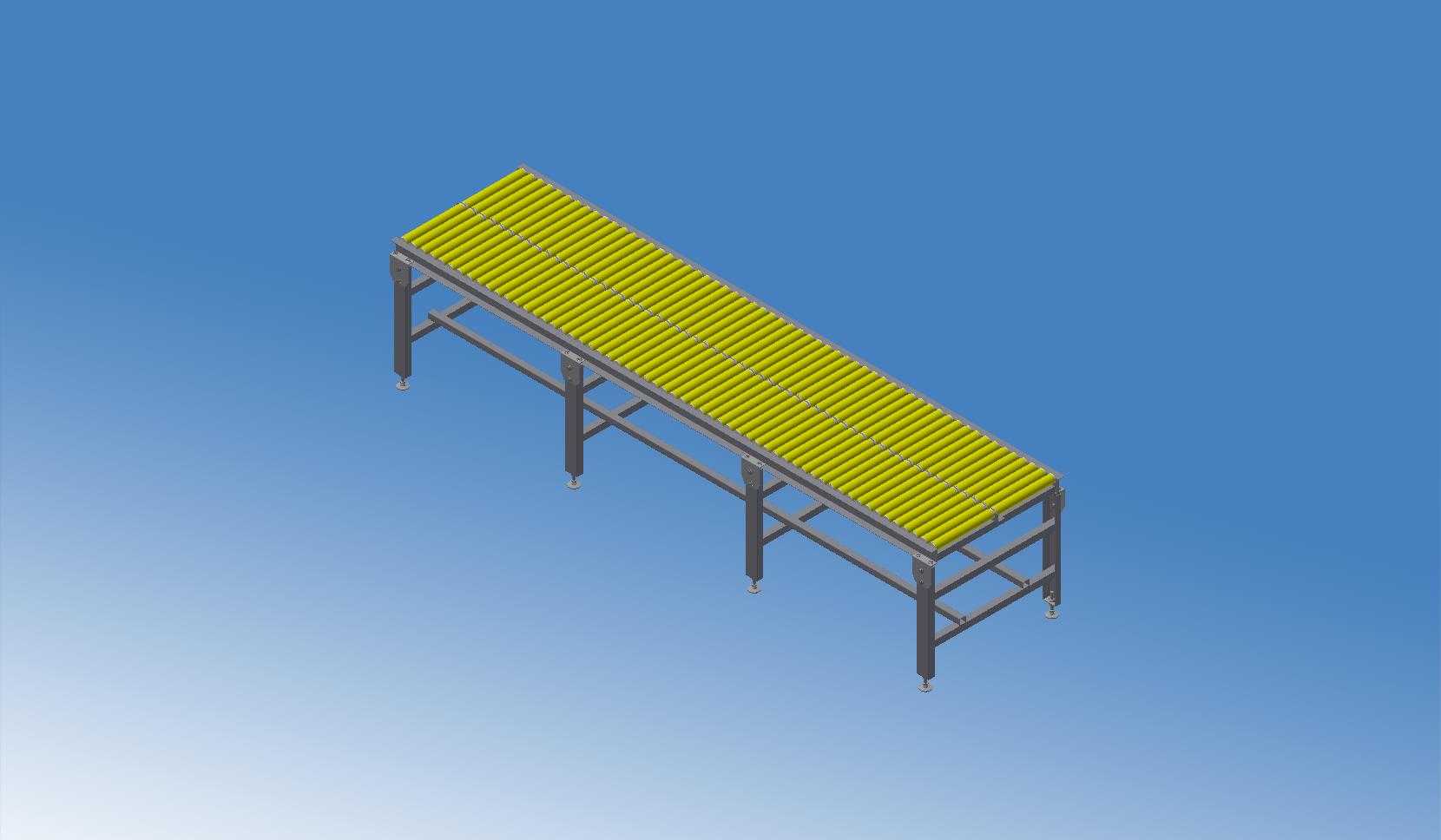

  在车间平面布局规划阶段,物料从分拣工位流转到打包工位的过渡段,往往不需要额外配置驱动单元,依靠人工推送或者工位间的重力落差就能完成短距离转运,这套无动力滚筒输送线就是针对这类场景搭建的结构方案。整机输送面宽度方向覆盖0.78米,长度方向沿物料流转方向延伸3.5米,整机落地支撑后的总高度控制在0.8米,这个尺寸边界刚好适配常规车间作业人员的手部推送高度,操作人员站在线体侧边推送周转箱时,手臂不需要过度抬升或者弯腰,长时间作业的疲劳度能控制在合理区间。

  从现场安装边界来看,线体两端预留的对接空间不需要额外开挖地面基坑,整套设备依靠六组独立支腿落地承载,支腿底部配置可调脚杯,初次就位时可以通过旋转脚杯螺杆微调整体水平度,即使车间水泥地面存在几毫米的平整度误差,也能把滚筒输送面调整到同一水平面,避免物料在流转过程中出现自行跑偏、侧向滑移的问题。支腿之间采用横向方管连杆交叉拉结,不是单根竖杆独立承重的薄弱结构,相邻支腿的连杆形成了稳定的门型框架,当线体上满载堆放整托包装物料时,框架的侧向晃动能被完全约束,不需要额外在地面打膨胀螺栓固定,后期产线调整移位时,只需要松开脚杯锁紧螺母就能整体推移,适配多品种小批量生产车间频繁调整工位布局的需求。

  输送承载部分采用并排排布的PVC滚筒,单根滚筒两端通过轴承座卡装在两侧的边框梁上,滚筒之间的间距经过核算,常规尺寸的周转箱、纸质包装箱、硬质托盘放在线体上时,至少有三根滚筒同时接触物料底面,不会出现物料卡入滚筒间隙、底面凹陷剐蹭的问题。PVC材质的滚筒表面摩擦系数适中,人工推送物料时阻力很小,同时非金属材质不会刮花工件表面,针对电子配件、食品包装、洁净车间的物料转运场景,不需要额外在滚筒表面包胶处理,PVC本身的耐腐蚀特性也能适应车间日常擦拭清洁、少量水渍溅落的使用环境。

  整套线体的主体支撑框架采用SUS304不锈钢材质焊接加工,这种材质选型不是单纯为了外观质感,更多是面向食品加工、医药包装、有轻微腐蚀气氛的生产车间,普通碳钢喷塑框架在长期使用后漆面磕碰脱落很容易出现锈迹,锈渣掉落到物料或者包装表面会造成产品污染,304不锈钢框架在日常擦洗、接触弱腐蚀性介质的环境下不会产生锈蚀,框架型材的壁厚选型经过承重校核,线体单侧堆放满载物料时,边框梁的下挠变形量控制在千分之一以内,长期承载不会出现梁体弯曲变形导致滚筒卡滞的问题。

  设计过程中首先梳理的是物料流转的节拍需求,这段过渡线体不需要匹配自动线的强制输送节拍,核心诉求是降低人工搬运的负重,操作人员只需要轻轻推送物料,物料就能沿着滚筒面滑动到下一个工位,完全省去了人工抱取、拖拽重物的动作。滚筒的安装同轴度在建模阶段就做了装配约束,所有滚筒的轴心线都保持平行,且轴心连线与线体输送方向垂直,避免因为滚筒偏斜导致物料在输送过程中自动往侧边偏移、剐蹭侧边防撞护栏。线体的整体高度也预留了和前后工位设备对接的调整余量,支腿的可调脚杯行程有五十毫米,当前端对接的工作台高度或者后端打包机的进料高度出现小幅偏差时,不需要重新切割支腿改尺寸,直接调整脚杯高度就能完成对接找平。

  从结构拆分逻辑来看,整套线体可以拆分为滚筒组件、侧边边框、支腿组件、底部拉结连杆、可调脚杯五个独立模块,每个模块在三维建模时都做了参数化关联,如果后续需要把线体长度延长到五米或者缩短到两米,只需要调整边框梁的长度、增减对应数量的滚筒、补充中间位置的支腿组数就能快速衍生出新的规格,不需要从头重新搭建整套模型。支腿和边框梁的连接位置采用螺栓锁紧的装配方式,而不是完全焊死结构,运输过程中可以把支腿从边框上拆下,扁平包装后运输到现场再组装,大幅降低长途运输的体积成本,现场组装时只需要对准连接孔位拧紧紧固件,两名作业人员半天之内就能完成整台设备的就位调试。

  实际使用场景里,这类无动力滚筒线既可以单独作为工位间的过渡输送设备,也可以多段拼接组成长距离的人工分拣线,在电商仓储分拣区,操作人员可以在不同工位把对应区域的包裹推送到主输送线上,依靠重力或者人工推力完成汇流;在生产车间的工序之间,半成品工件放在托盘上,不需要叉车反复往返转运,顺着滚筒线就能依次流过各个加工工位。线体两侧没有设置突出的驱动电机、传动链条等外露部件,作业人员在线体周边走动时不会被运动部件剐蹭,设备运行过程中完全没有动力噪音,也不需要日常给链条、传动带做润滑维护,后期的运维成本几乎为零,只需要定期清理滚筒缝隙间掉落的包装碎屑,检查轴承转动是否顺畅即可。建模时所有零部件的装配间隙都按照实际加工公差预留,滚筒两端的轴承座安装孔位和边框上的冲孔位置一一对应,加工时直接按照模型导出的孔位坐标数控冲孔,现场装配时不会出现孔位错位、滚筒装不上的问题。
