大型输送系统配套尾链连接结构

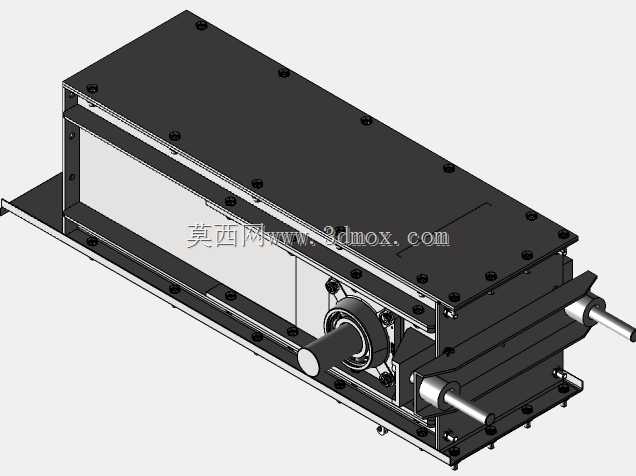

　　在散料输送、生产线连续输送的工程场景中，尾段的张紧与链体衔接一直是影响整机运行稳定性的关键节点，这款尾链结构正是针对大型输送设备的尾段衔接需求设计，直接对接主体输送链与头链传动段，承担链体回程导向、张紧力传导、运行轨迹约束的核心作用。从结构布局来看，整体采用箱式封闭壳体设计，壳体外侧通过均匀排布的螺栓实现各段壁板的拼接紧固，这种分块式的壳体设计既兼顾了加工阶段的板材下料便利性，也能在后期运维阶段快速拆解，对内部链道、链轮组件进行检修更换，无需整体吊装拆除尾段结构。伸出壳体外侧的轴端是尾轴的装配位置，轴体与壳体之间配置了带密封结构的轴承座，既可以支撑尾轴上的链轮实现平稳回转，也能阻挡输送过程中散落的粉尘、细颗粒物料进入轴承腔，

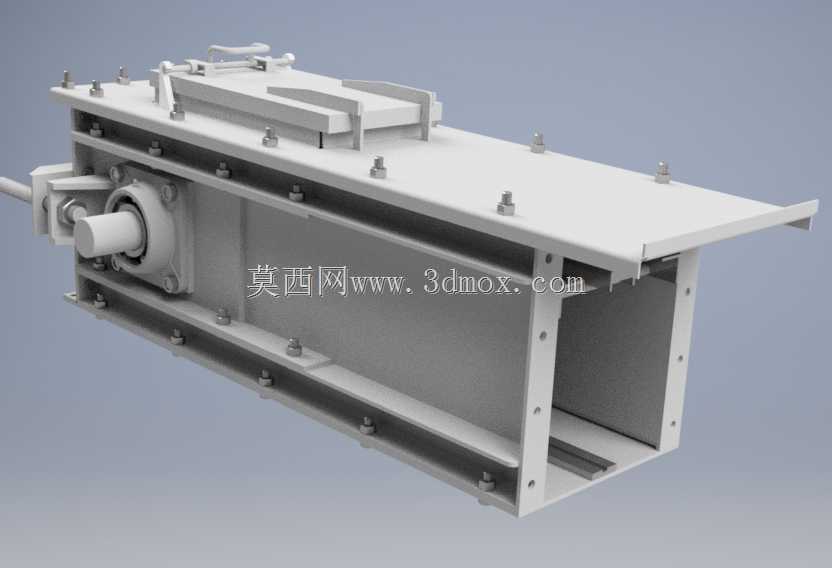

　　避免磨粒磨损导致的轴承卡滞问题，适配矿山、粮食加工、建材生产这类多粉尘的输送作业场景。壳体顶部设置了可拆卸的盖板结构，盖板上预留了张紧调节组件的安装位，实际安装时可以通过调节螺栓调整尾轴的前后位置，进而改变整条输送链的张紧程度，抵消链节长时间运行磨损后产生的伸长量，避免链条松旷出现跳齿、掉链的故障。壳体内部的链道采用折弯成型的导轨结构，对回程段的链条进行侧向与垂向的限位，保证链节在回程过程中始终保持正确的啮合姿态，不会因为输送载荷波动出现偏摆、卡滞。从安装边界来看，该尾链结构的壳体法兰面预留了与输送机中段机架对接的螺栓孔位，安装时可以直接与中段机架的端面对接定位，无需额外制作过渡连接支架，

　　法兰面的加工精度保证了对接后链道的平面度偏差控制在合理范围内，避免链节运行到对接位置时出现卡碰。伸出的轴端可以根据现场驱动布局的需求，配置张紧配重或者螺杆调节机构，适配不同张紧形式的输送机设计，不管是轻型的皮带线配套链传动，还是重型的刮板输送机、埋刮板输送机，都能通过调整安装参数实现适配。设计阶段充分考虑了载荷传递的路径，链条运行过程中产生的张紧力会通过尾轴传递到两侧的轴承座，再通过轴承座的安装螺栓分散到壳体的侧壁板上，侧壁板采用加厚的板材制作，对应轴承座的位置还设置了加强筋结构，避免长期受交变载荷作用出现壳体变形，导致尾轴偏斜、链轮与链条啮合不良的问题。壳体外侧的螺栓排布经过受力校核，相邻螺栓的间距控制在合理范围，

　　既保证了壳体连接的密封性，避免内部输送的物料从拼接缝隙泄漏，也不会因为螺栓过密增加不必要的装配工作量。顶部的盖板除了承担防护作用，还可以作为日常巡检的观察平台，运维人员可以通过拆开盖板快速检查内部链条的磨损情况、链轮的齿面损耗状态，无需钻入设备底部或者拆除大量外围结构，大幅降低日常运维的时间成本。在实际工程应用中，这类尾链结构通常布置在输送机的尾端，与头轮段形成完整的链条闭环，头轮提供驱动动力带动链条循环运行，尾段的尾链结构则负责维持链条的张紧状态，引导回程链条准确进入头轮啮合区，尤其在长距离输送的设备中，尾段的张紧行程需要覆盖链条全生命周期的磨损伸长量，这款结构的张紧调节行程经过测算，可以满足数千小时运行后的链条伸长补偿需求，减少中途更换链条的频次。针对不同的输送物料特性，该结构的壳体材质可以根据需求选择普通碳钢喷涂防锈漆，或者不锈钢材质适配食品、化工类有防腐要求的输送场景，内部的链轮、链节也可以对应选配不同耐磨等级的材料，应对磨蚀性强的物料输送需求。安装过程中需要保证尾轴与头轴的平行度偏差在允许范围内，否则会出现链条单侧磨损、运行噪音大的问题，该结构的轴承座安装位设计了长圆孔调节结构，安装时可以微调尾轴的角度，保证两轴的平行度符合安装规范，降低现场安装调试的难度。
