五米长辊筒输送线结构设计方案

　　这套五米长度的辊筒输送线，在车间布局里承担的是工件在工位之间的水平转运任务，常见于五金件加工后段流转、包装线前段接驳、仓储分拣段的托盘输送，以及装配工位之间的半成品传递场景。和皮带输送不同，辊筒结构对带托盘、带刚性底面的工件承载更友好，工件可以在辊面上临时停留，也方便作业人员手动推移调整位置，遇到多工位并行作业时，线体不需要频繁启停，工件靠人力或阻挡机构就能定点暂存，这也是辊道线在装配车间普及率很高的原因。

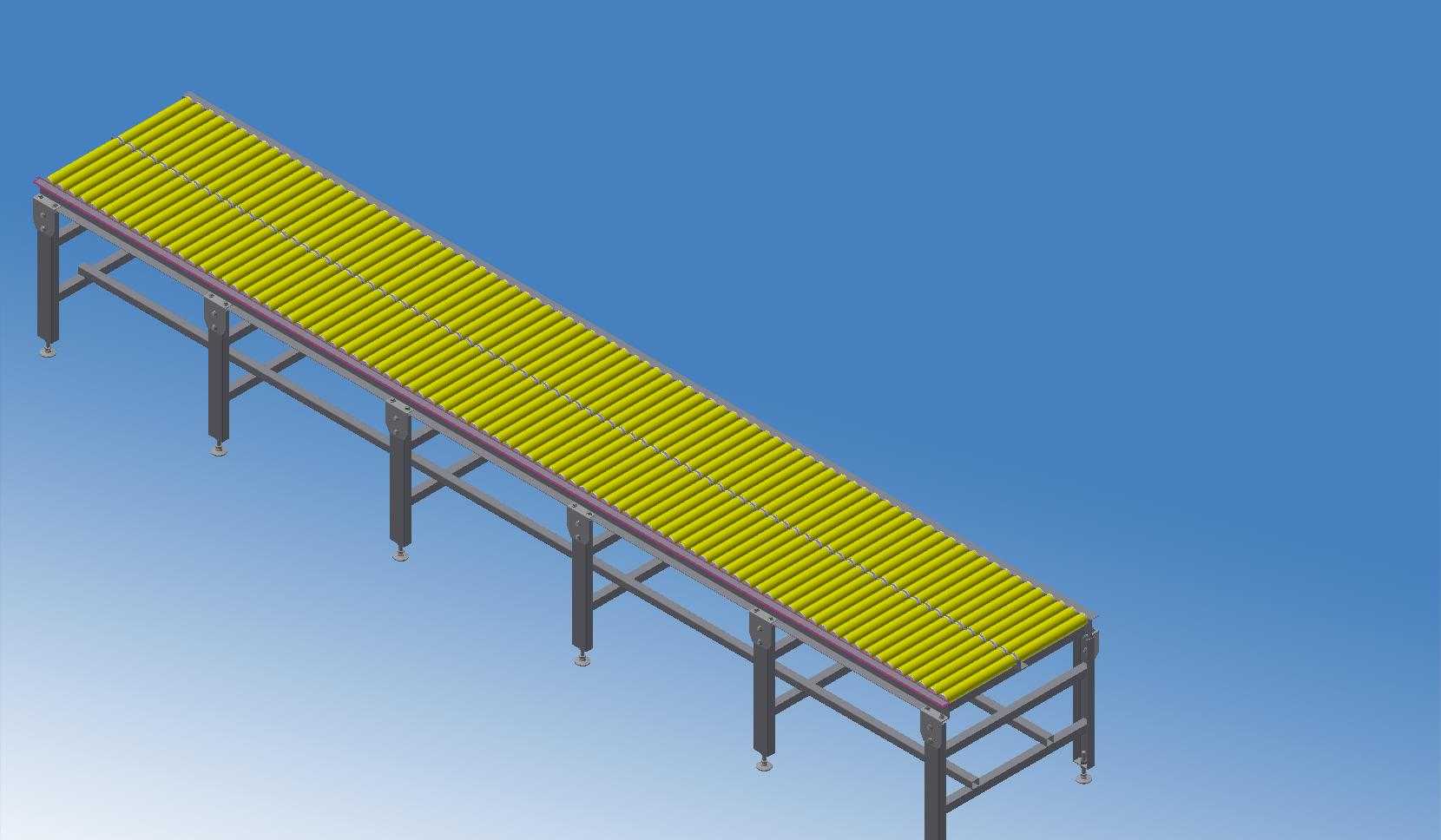

　　从整体尺寸边界来看，线体有效输送长度做到五米，宽度方向适配常规工业托盘与周转箱的通行尺寸，整机高度控制在0.8米，这个高度刚好匹配普通作业人员站立操作的工作台面高度，工件从线体上取放时不需要弯腰或抬手，长时间作业的疲劳度更低。机架主体采用型材焊接加支腿分布的形式，沿长度方向每隔一段距离设置一组独立支撑腿，支腿底部配置可调脚杯，安装时可以通过旋转脚杯调整整条线体的水平度，即使车间地面存在几毫米的平整度误差，也能把辊面调至同一水平面，避免工件在线面上出现跑偏、自行滑移的问题。

　　辊筒部分的选材做了区分，辊面采用PVC材质，相比金属辊面，PVC和工件底面接触时不会刮伤喷涂件、钣金件的表面，运行噪音也更小，工件推移时的摩擦力适中，既不会因为阻力过大推不动，也不会因为阻力太小导致工件在线体上随意窜动。机架的结构件采用SUS304不锈钢材质，这种选材取向决定了这套线体也可以用在有防潮、防腐蚀要求的场景，比如食品包装车间、日化产品输送段，或者车间里经常需要冲水清洁的区域，普通碳钢机架长期遇水容易生锈掉渣，不锈钢机架则能长期保持表面整洁，维护擦拭也很方便。

　　设计这套线体的时候，首先要确定的是支腿的跨距，五米长的线体如果支腿间距过大，长框架在满载工件时会出现中部下挠，辊筒轴线的平行度一旦超差，工件走行时就会往一侧偏挤，所以支腿布置既要保证框架的刚性，也要避免支腿过密导致现场安装时地脚固定点太多，调整起来麻烦。框架的侧梁采用折弯型钢拼焊，辊筒的安装轴端直接固定在两侧梁的安装孔位上，孔位加工时统一在数控设备上完成，保证每一根辊筒的轴线都和线体长度方向垂直，相邻辊筒之间的间距根据常输送工件的最小底面尺寸设定，确保最小的周转箱放在线面上时，至少同时有三根辊筒接触支撑，不会出现工件卡进辊筒间隙的情况。

　　线体的两端做了封头处理，端部的支腿位置略微向外延伸，避免工件输送到线体末端时直接从机架侧边滑脱，现场使用时如果需要和其他设备接驳，比如对接升降机、转弯辊道或者工作台，只需要调整末端脚杯的高度，让本线的辊面高度和对接设备的输送面保持齐平，工件就能平稳过渡，不需要额外增加过渡板。机架的横向支撑在侧梁下方分段设置，既把左右两侧的支腿连为整体，提升整个框架的抗扭刚性，也方便现场布线时把传感线、气管固定在横撑上，不会散落在线体底部影响通行。

　　从建模的角度拆解这套结构，所有辊筒采用统一规格的标准件思路设计，单根辊筒的轴径、辊面直径、安装尺寸完全一致，装配时不需要区分位置，批量替换维护非常方便，后期运行中如果某一根辊筒被重物砸坏，只需要松开两端的固定紧固件，抽出旧辊筒换上新件即可，不需要拆解整个机架。支腿和侧梁之间采用螺栓连接加定位销的组合形式，运输的时候可以把长侧梁和支腿拆成几部分，到现场再拼装，五米长的整体框架如果做成焊接一体式，普通货车运输时超长，进场过门也不方便，分体式设计就解决了运输和进场的问题，拼装完成后锁紧定位销，整体刚性和焊接结构没有明显差别。

　　实际选型时，这类无动力辊筒线不需要配置驱动电机，完全靠人力推送或者上下游设备的推力带动工件移动，结构简单故障点极少，适合输送节奏不太快、工件重量在人工可推动范围内的场景，如果后续需要改成动力输送，也可以在现有框架的基础上，在辊筒端部增加链轮或者多楔带轮，布置驱动电机和传动链，框架的安装孔位和支撑强度都预留了改造空间，不需要重新制作主体机架。线体整体外观简洁，没有多余的外凸构件，现场布置时沿着车间通道或者工位边线摆放，不会占用过多作业空间，支腿底部的脚杯调节范围足够应对大部分工业地面的高差，安装时不需要提前做专门的地基处理，落地调平之后就能投入使用。
