厨房置物用金属线网架结构设计

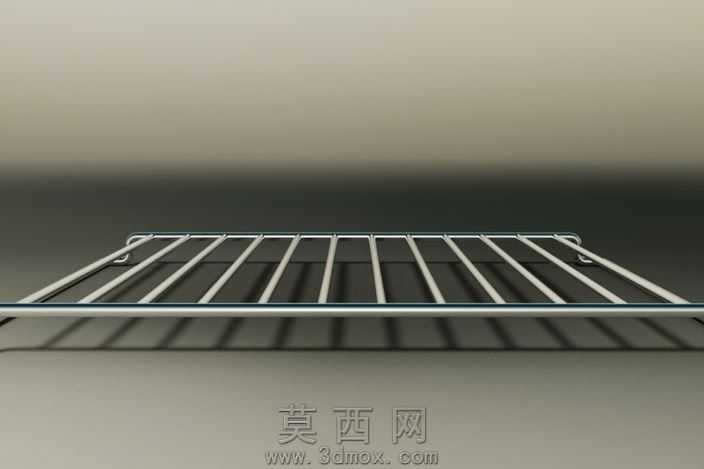

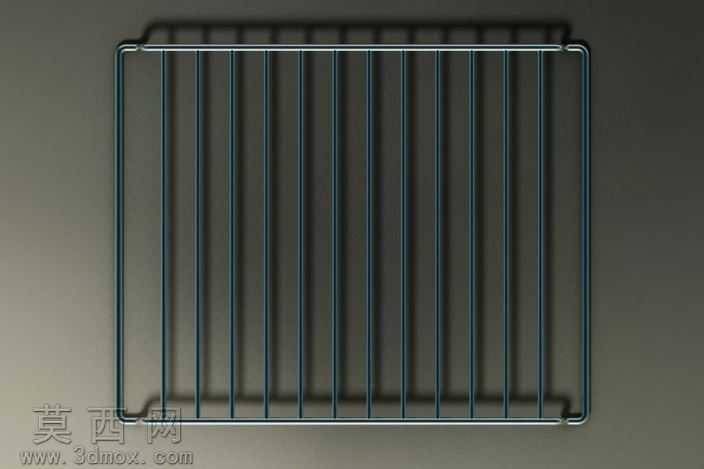

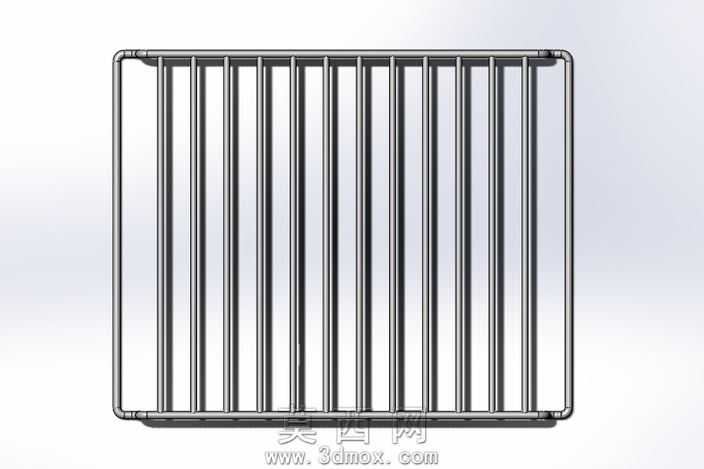

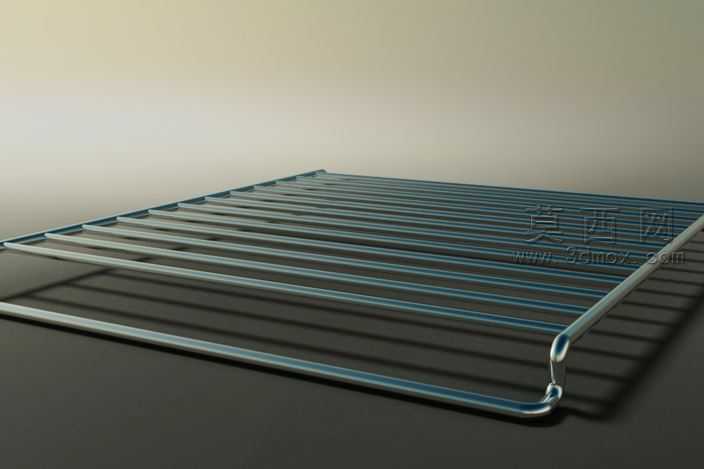

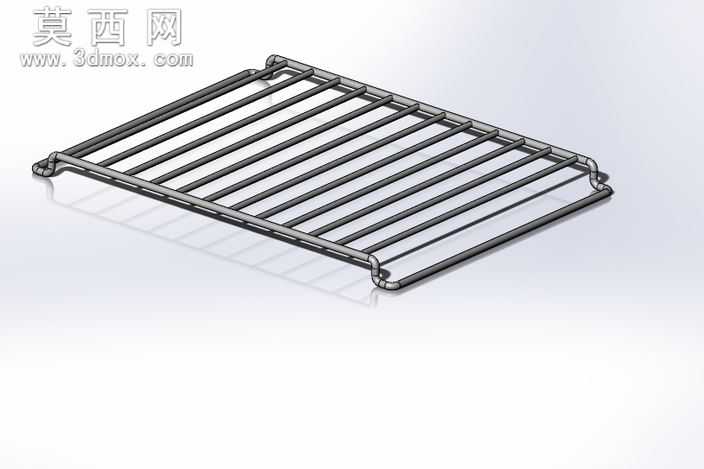

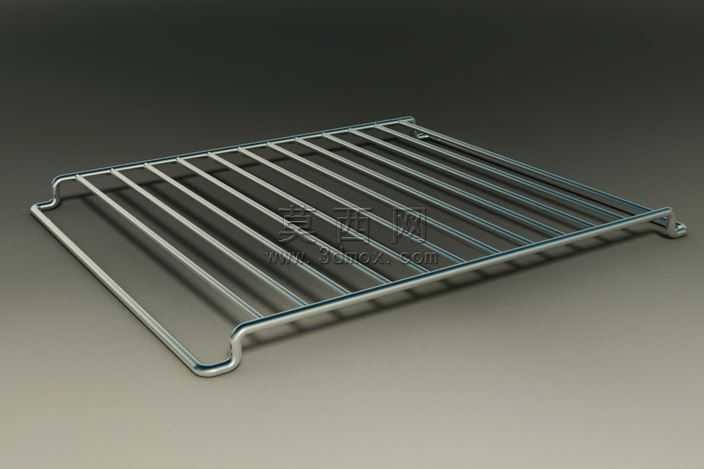

本作品为厨房场景使用的金属线网架置物机架，建模过程依托三维设计软件完成，整体采用线框式镂空结构设计，建模阶段首先通过3D草绘功能绘制出机架整体的外轮廓路径与内部横向支撑杆的排布基准线，精准把控每根杆件的间距与整体长宽高比例，确保网架的承重分布均匀且视觉上简洁规整。后续通过扫描特征功能，以圆形金属线材截面沿预先绘制好的3D路径进行扫描生成实体杆件，针对机架两端对称的弯折包边结构，采用镜像特征完成对称部分的建模，有效提升建模效率的同时保证两端结构尺寸完全一致，避免手动重复绘制产生的尺寸误差。材质设计上选用哑光磨砂金属材质，还原不锈钢厨房置物架的真实质感，渲染阶段调整环境光与反射参数，凸显金属线材的硬朗质感与结构线条的流畅度，同时通过阴影效果强化网架的空间立体感，清晰呈现每根杆件的排布层次。结构设计上，整体采用等距排布的横向金属杆作为主要承托面，四周采用弯折成型的金属边框进行围合加固，边框两端做圆弧收边处理，既避免尖锐边角带来的使用安全隐患，也提升了整体结构的结构强度，防止网架受力后出现杆件变形散架的问题。设计思路围绕厨房置物的实用需求展开，镂空的线架结构既可以保证放置物品时的透气性，避免积水积污，也能有效减轻机架自身重量，同时简洁的线框造型适配多种厨房装修风格，两端的弯折结构可适配对应卡槽实现抽拉式安装，可作为橱柜内部拉篮、烤箱层架、台面置物架等多种场景使用，建模过程中对杆件连接处做了平滑过渡处理，避免应力集中问题，提升结构的耐用性，整体模型结构完整，特征清晰，可直接用于后续的结构验证、工程出图或3D打印样件制作。
