冲压模具用异形导向固定安装板结构

　　该零件属于冲压连续模内部的核心承载导向构件，主要应用于多工位级进模的上下模架配合区域，承担凸模安装基准定位、板件送料导向、合模过程侧向受力承载的多重作用，在高速冲压生产线的模具组立环节中，这类异形安装板的加工精度直接决定了整副模具的冲压节拍稳定性与冲裁件尺寸公差等级。从实际工况来看，零件在合模时需要承受每分钟上百次的往复冲击载荷，同时还要为送料机构提供平直的侧向导向基准，避免带料在步进送进过程中出现偏摆、窜动，进而导致冲裁毛刺过大、孔位同轴度超差等常见冲压缺陷。

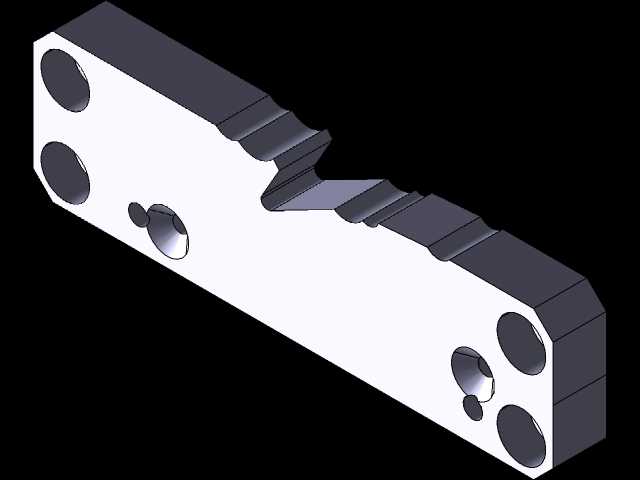

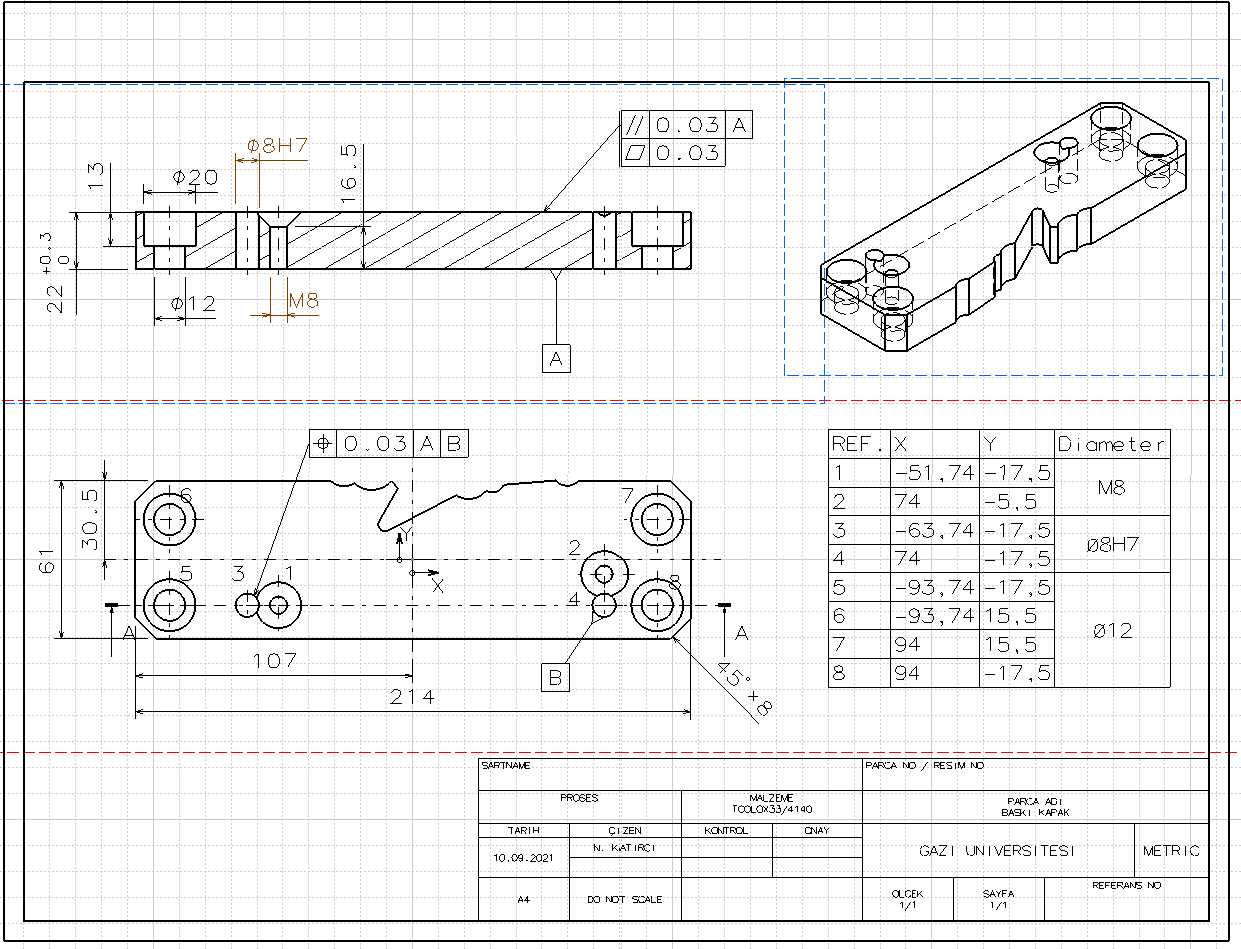

　　设计阶段首先围绕模具的闭合高度、模架安装孔位的分布边界做基准适配，零件主体采用长条式异形轮廓，一侧设置连续的阶梯避让槽，是为了给相邻工位的凸模固定座、卸料板弹性元件预留安装空间，避免合模过程中出现结构干涉；板身分布的四个大直径通孔为模架定位销过孔，加工时需要严格控制孔位的位置度公差在0.02mm以内，保证与上下模座的定位销实现无间隙配合，确保反复合模过程中板件不会出现错位。板身中部的两个阶梯孔为内六角螺钉安装沉孔，沉孔深度严格匹配螺钉头的高度尺寸，保证螺钉锁紧后端面不高出板件平面，避免对送料带料造成刮擦；靠近避让槽一侧的小型凸台结构，是为了配合卸料板的导向凹槽做侧向定位，进一步提升板件安装后的整体刚性，抵消冲压过程中产生的侧向分力。

　　从安装边界来看，零件的整体厚度匹配模架的垫板间隙，安装时不需要额外加装调整垫片，板件的非导向侧边缘做了C1倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能在装入模架槽位时起到导入导向作用，降低组模的对位难度。零件的异形轮廓不是随意设计的曲线，每一段避让槽的深度、台阶高度都对应相邻工位的凸模伸缩行程、卸料弹簧的压缩量参数，在保证结构强度足够的前提下尽可能做挖空减重处理，降低模具整体的运动惯量，适配高速冲压的工况需求。

　　实际加工验证阶段，这类板件通常采用Cr12MoV模具钢经淬火处理后做精磨加工，所有安装孔、导向面的表面粗糙度需要达到Ra0.8以下，减少合模过程中的摩擦磨损，延长模具的维护周期。在模具维护保养时，该板件不需要整体拆卸，只需要定期检查定位销的配合间隙、导向面的磨损情况，当磨损量超过0.05mm时及时更换即可，能够大幅降低连续模的停机维护时间。不同于标准规格的模架垫板，这类异形安装板是针对特定冲压件的排样方案定制设计的，每一处结构都对应实际生产中的具体功能需求，没有冗余的设计结构，在保证结构强度、导向精度、安装便利性的前提下，最大化压缩了零件的占用空间，让整副模具的结构布局更加紧凑，能够适配更小吨位的冲床安装要求，降低生产线的设备投入成本。
