电动机内部转子剖视结构三维设计

项目分类:电动机 发布时间:2023-08-23 ID:707993
  • 电动机内部转子剖视结构三维设计

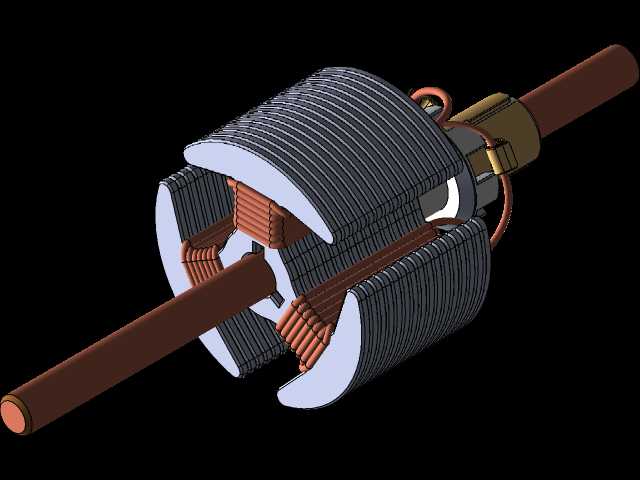

  在常规中小型异步电动机、直流电动机的整机结构中,转子是直接实现电能向机械能转换的核心旋转部件,其结构设计合理性直接决定电机的运行效率、振动噪声水平与额定负载下的使用寿命。本次呈现的转子结构采用剖视展示形式,可清晰观察到内部绕组与铁芯的叠装关系,以及转轴与铁芯的配合结构,能为电机结构设计、教学演示、故障分析提供直观的三维参考。

  从实际应用场景来看,这类转子结构广泛适配于工业传动用中小型电动机、民用家电驱动电机、小型设备动力单元等场景,不同功率等级的电机转子在铁芯叠厚、绕组线径、转轴直径上会根据额定参数做对应调整,但核心的结构组成逻辑保持一致。实际生产装配中,转子需要与定子组件完成同轴度匹配,气隙均匀度是装配环节的核心管控指标,通常中小型电机的单边气隙控制在0.2-1.5mm区间,气隙过大会导致励磁电流增加、功率因数下降,气隙过小则容易出现定转子扫膛故障,直接烧毁绕组。

  从功能特性来看,该转子结构包含转轴、硅钢片叠压铁芯、嵌入式绕组三个核心组成部分。其中转轴采用45号钢调质处理,两端预留轴承安装位,轴伸端根据连接需求可加工成键槽、平轴、螺纹等不同接口形式,用于对接负载端的传动部件;铁芯采用0.35mm或0.5mm厚的冷轧无取向硅钢片叠压而成,叠片间做绝缘处理以降低涡流损耗,铁芯外圆冲有均匀分布的槽型,用于嵌放绕组线圈;绕组采用漆包铜线绕制后嵌入槽内,端部做绑扎固定处理,避免高速旋转时绕组受离心力甩出,部分直流电机转子还会在转轴一端配套换向器结构,实现绕组电流的换向切换,保证电机持续定向旋转。

  设计思路上,这类转子的结构参数需要与定子的槽数、极对数做匹配设计,避免出现槽配合不当导致的电磁振动与噪声。铁芯叠厚直接对应电机的额定功率,在相同外径下叠厚越大,电机的输出扭矩越高;转轴的直径需要根据额定扭矩做强度校核,保证启动瞬间、过载工况下不会出现扭转变形;绕组的线径与匝数则根据额定电压、额定电流参数计算确定,嵌槽后需要做浸漆处理,固化绕组结构同时提升散热能力。剖视结构的设计重点在于清晰展示绕组在槽内的排布方式、端部的弯折形态,以及铁芯与转轴的过盈配合关系,方便设计人员直观理解内部结构,不需要拆解实体样机就能掌握各部件的装配层级。

  从安装边界来看,转子的总长度需要匹配电机端盖的轴承位间距,转轴两端的轴承档尺寸需要对应选用的标准轴承内径,铁芯外径与定子内径的差值为两倍气隙值,装配时需要保证铁芯轴向与定子铁芯完全对齐,错位会导致有效磁通面积下降,电机输出扭矩不足。转子完成叠压、绕线、浸漆工序后,必须做动平衡校正,通常在铁芯两端的平衡柱上加装平衡块,将剩余不平衡量控制在标准允许范围内,避免高速运行时出现过大振动,影响轴承寿命与整机运行稳定性。在三维建模过程中,硅钢片的叠压效果可通过阵列特征实现,绕组的端部弧形结构需要通过扫掠命令完成,同时要预留绕组与槽壁之间的绝缘层间隙,还原真实的装配公差,避免模型出现干涉问题,为后续的工程图导出、有限元电磁仿真提供准确的模型基础。
