柴油机燃油供给系统喷油嘴结构设计

　　在往复式内燃机的燃油供给系统中，喷油嘴是决定燃烧效率与排放表现的核心终端部件，这套三维结构完整还原了压燃式发动机用轴针式喷油嘴的实体形态，覆盖了从进油接口、安装定位到喷油端的全部结构细节。从实际装机场景来看，这类喷油嘴主要适配小排量单缸柴油机、通用动力机械以及部分非道路移动机械的燃油系统，安装位置位于气缸盖的喷油器安装孔内，上端通过高压油管连接喷油泵的高压出油端，侧部的回油接口用于导出喷油器内部泄漏的多余燃油，避免内腔压力异常升高影响喷油正时。

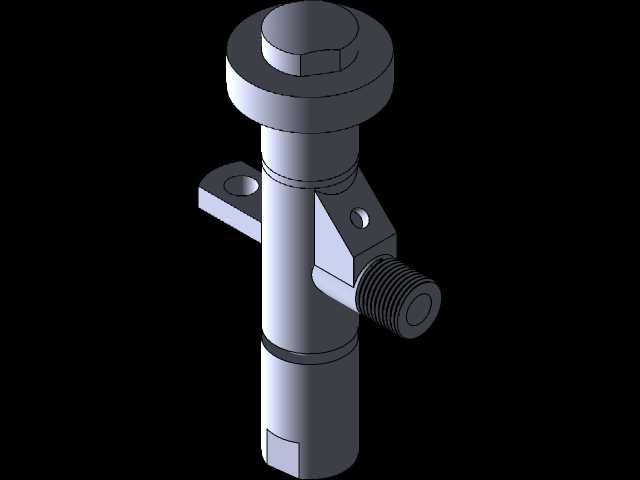

　　从结构功能设计来看，主体采用阶梯轴式的整体布局，上部的大直径凸缘是安装定位的核心基准面，装机时该端面与气缸盖安装孔的台阶面贴合，配合侧部伸出的带孔安装耳实现周向与轴向的完全定位，安装耳上的通孔用于穿装固定螺栓，孔位与凸缘中心的相对位置经过公差匹配，可保证喷油嘴安装后喷孔的轴线与燃烧室中心对齐，避免燃油喷到气缸壁面造成机油稀释与积碳问题。上部的开槽结构用于与喷油器压紧帽配合，实现内部针阀偶件的轴向压紧，槽的宽度与深度匹配通用拆装工具的尺寸，方便后期维保作业时的拆解与调校。

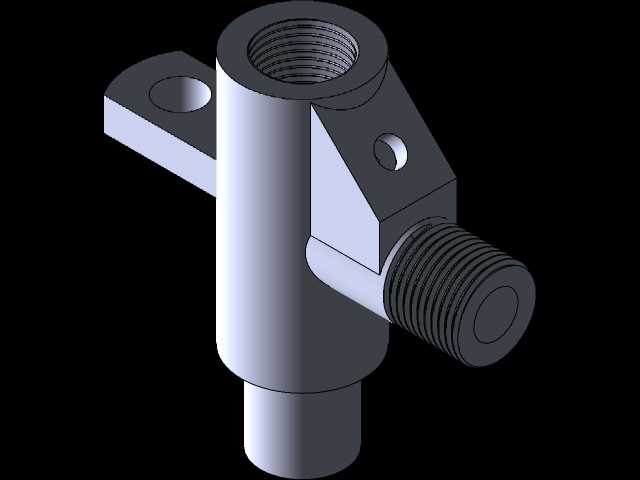

　　中部的柱身段是喷油嘴的主体承压区域，内部加工有高精度的针阀配合孔、高压油道以及盛油槽，高压燃油从上部进油口进入后，会沿着内部油道进入针阀中部的盛油腔，当燃油压力超过针阀开启压力时，针阀向上抬起，高压燃油就会从下端的喷孔以雾化形态喷入燃烧室。侧部伸出的外螺纹接头是回油通道的外接端口，螺纹规格采用通用的细牙密封螺纹，无需额外密封垫即可实现低压回油的密封，回油通道直接连通针阀偶件的配合间隙处，可将针阀往复运动时泄漏的少量燃油导回油箱，同时带走偶件摩擦产生的热量，避免喷油嘴内部温度过高导致燃油结焦堵塞喷孔。

　　下部的细直径柱段是伸入燃烧室的部分，外径尺寸严格匹配气缸盖安装孔的内径，配合间隙控制在0.02-0.05mm之间，既可以避免安装时卡滞，又能防止燃烧室内的高温高压燃气窜入安装孔造成积碳卡滞。最下端的喷油端采用轴针式喷孔设计，针阀头部的轴针伸出喷孔外部，喷油时燃油会沿着轴针的锥面形成空心锥状的油束，雾化锥角与燃烧室的形状匹配，可保证燃油与进气涡流充分混合，这种结构的喷孔直径相对较大，对燃油清洁度的敏感度低于孔式喷油嘴，更适合使用工况复杂、燃油品质波动较大的非道路机械。

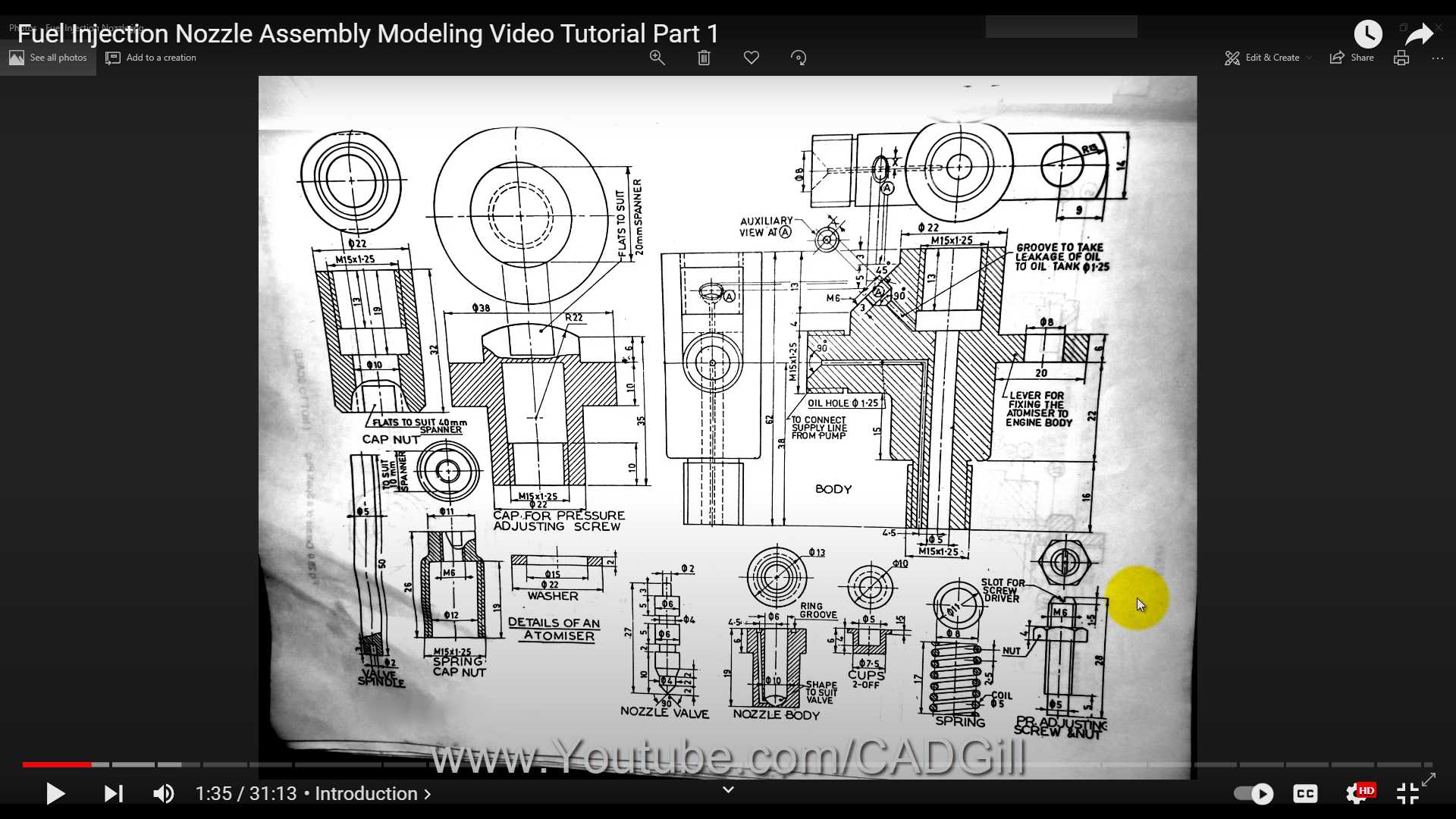

　　建模过程中对所有配合面的尺寸公差都做了对应还原，比如针阀与阀体的配合间隙控制在微米级，安装凸缘的端面跳动、安装耳孔的位置度都符合实际零件的加工精度要求，所有的倒角、退刀槽以及工艺缺口都按照实际加工工艺做了还原，没有出现工艺无法实现的尖角或者薄壁结构。从安装边界来看，整套结构的最大外轮廓由上部凸缘、侧部安装耳以及回油接头三个部分决定，装机时需要预留出高压油管连接、回油管安装以及螺栓拆装的操作空间，避免与周边的气门摇臂、进气管路等部件发生干涉。

　　在实际使用过程中，喷油嘴的工作环境极其恶劣，下端直接接触燃烧室内最高可达2000℃以上的燃气，同时还要承受每秒数十次的高压燃油冲击与针阀往复撞击，因此结构设计时在下部柱段与上部凸缘之间做了圆滑过渡，避免应力集中导致的阀体断裂，同时壁厚设计也充分考虑了高压燃油的承压需求，在最高18MPa的喷油压力下不会出现变形或者泄漏问题。这套模型可直接用于燃油系统的结构教学、装机干涉模拟以及维保作业的拆装演示，所有结构特征都与量产实物保持一致，没有做简化或者艺术化处理，能够直接对接后续的工程分析、装配仿真等工作流程。
