起动机后盖集成曲轴连接齿轮系结构

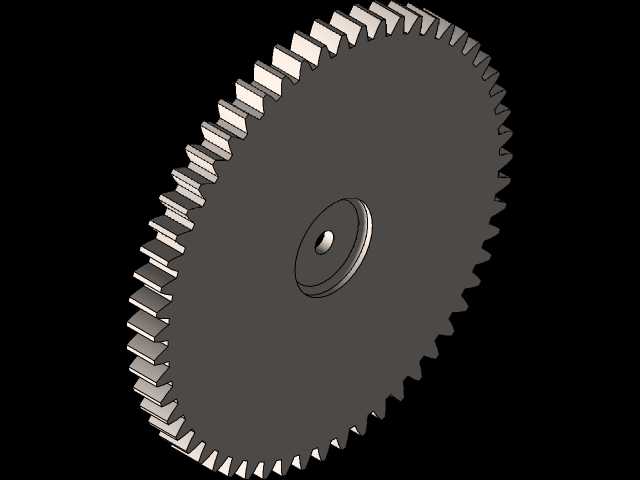

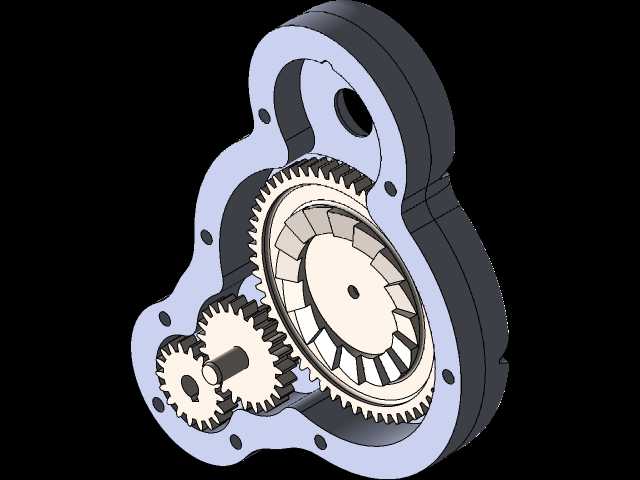

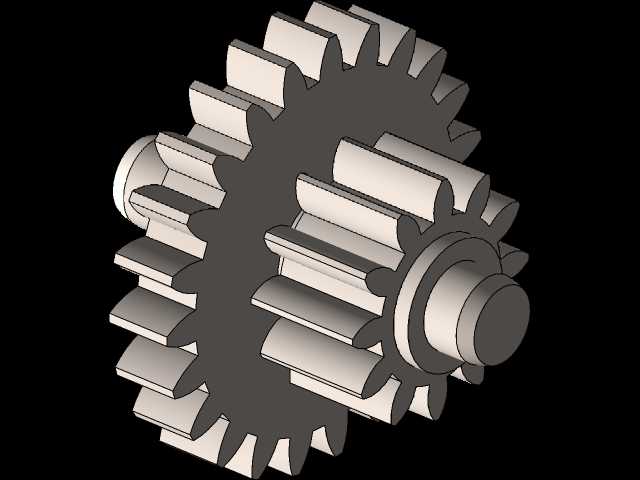

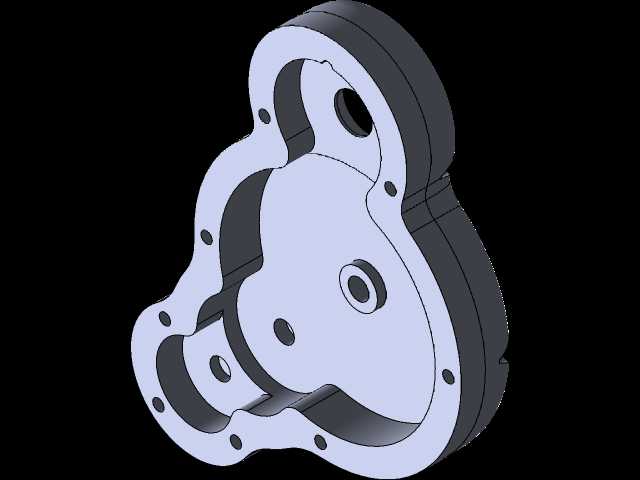

　　这套结构主要应用在内燃机起动系统的动力传递环节，作为起动机输出端与发动机曲轴之间的衔接组件，承担起动扭矩传递、转速匹配、动力接合与脱开的核心功能，直接决定起动过程的动力传递效率与工作可靠性。从结构布局来看，组件采用壳体与齿轮系集成化设计，异形壳体作为所有传动部件的安装基体，轮廓完全适配起动机端盖与发动机曲轴箱侧的安装空间，壳体上预留的多个螺栓过孔位置与周边安装凸台的坐标完全匹配整车动力舱的装配边界，安装时无需额外调整周边管线与部件位置，可直接完成原位装配，有效缩减起动系统的整体占用空间。内部齿轮系采用三级定轴齿轮传动布局，输入端小齿轮与起动机电枢轴的输出端啮合，中间经过两个过渡齿轮完成转速递减与扭矩放大，

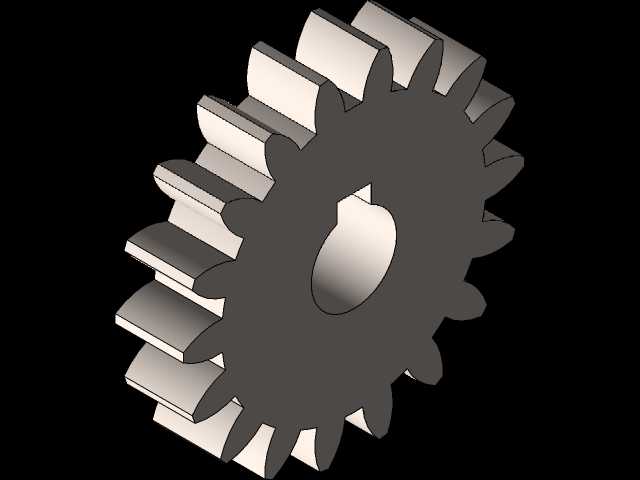

　　最终输出端齿轮与曲轴接头刚性连接，传动比匹配起动机高转速低扭矩的输出特性与发动机起动所需的低转速大扭矩需求，确保低温环境下也能提供足够的曲轴拖动扭矩，让发动机顺利达到点火转速。设计过程中，齿轮参数的匹配经过多轮载荷校核，所有齿轮均采用渐开线圆柱直齿结构，齿形经过修形处理，降低啮合过程中的冲击与噪音，齿轮轴的支撑位置直接集成在壳体的铸造凸台上，省去额外的轴承座零件，减少装配累积误差，同时提升轴系的支撑刚度，避免大扭矩传递过程中出现轴系挠曲变形导致的轮齿偏磨。壳体的型腔轮廓完全避让齿轮转动的最大包络轨迹，同时预留合理的润滑脂存储空间，齿轮系采用脂润滑方式，装配时填充足量耐低温润滑脂即可满足全生命周期的润滑需求，

　　无需额外设置润滑油道与维护注油点，降低后期使用的维护成本。曲轴接头部分采用内花键与外齿轮集成的结构，内花键参数与曲轴前端的花键轴完全匹配，接合长度经过校核，可承受起动过程中的峰值冲击扭矩，不会出现花键打滑、剪切失效的问题，接头与输出齿轮之间采用过盈配合加定位销的连接方式，确保扭矩传递过程中无相对窜动。壳体的壁厚设计遵循等强度原则，安装孔位周边、齿轮轴支撑位置做局部加厚处理，非受力区域适当缩减壁厚，在保证整体结构刚度满足冲击载荷要求的前提下，尽可能降低组件整体重量，适配乘用车、小型工程机械内燃机的轻量化设计需求。实际装配过程中，所有齿轮的啮合侧隙控制在合理区间，既避免侧隙过小导致的卡滞、热胀咬死问题，

　　也防止侧隙过大导致起动瞬间的冲击噪音过大、反向撞击损伤轮齿。壳体的结合面采用平面密封设计，装配时涂覆密封胶即可防止润滑脂泄漏，同时阻挡外部灰尘、泥水进入齿轮型腔内部，提升组件在恶劣工况下的使用寿命。这套结构的设计完全规避了传统起动机传动机构分散布置、装配公差累积大、占用空间大的问题，将传动齿轮系与后盖壳体做成集成组件，装配时可作为一个整体模块直接与起动机主体、发动机侧连接，大幅提升动力总成的装配效率，同时减少零部件数量，降低供应链的管理成本与装配出错概率。在实际使用场景中，这套结构可适配1.6L及以下排量的汽油发动机起动系统，也可经过参数调整适配小排量柴油发动机的起动需求，工作过程中，当起动机通电转动时，动力依次经过各级齿轮传递到曲轴接头，带动曲轴转动完成起动，发动机起动后转速超过起动机输出转速时，齿轮系的传动方向反向，由于结构设计中预留了合理的侧隙与卸力空间，不会出现反拖起动机导致电枢超速损坏的问题。
