小型有刷直流电机整机结构三维数模

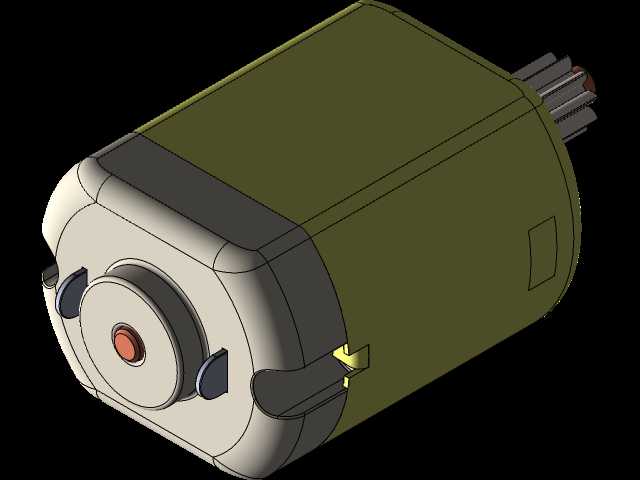

　　这款小型直流电机的三维数模完整还原了量产微电机的全组件结构，覆盖从外壳封装到内部传动、输出端连接的全部细节，可直接用于小型机电产品的动力段选型匹配、安装位干涉校验以及配套传动结构的协同设计。从实际应用场景来看，这类小功率直流电机广泛覆盖消费类小家电、桌面级办公设备、小型电动玩具、车载小功率执行机构、智能门锁传动组等领域，作为整设备的动力输出核心，其安装适配性、输出轴配合精度、外壳固定位的兼容性直接决定了终端产品的装配效率与运行可靠性。

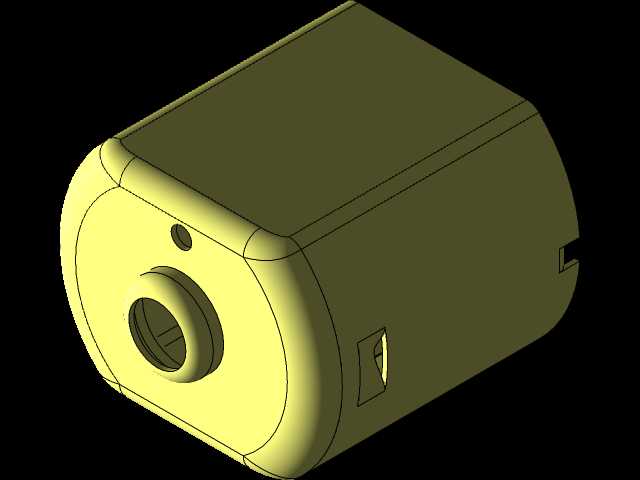

　　数模构建过程中完全遵循量产微电机的实际设计逻辑，没有做理想化的结构简化：机壳采用卷边扣合式封装结构，对应实际生产中钢板冲压成型后压合封装的工艺，机壳侧面预留的安装凸台与卡扣位完全匹配常规微电机的固定方式，设计人员在做整机布局时可直接提取安装面的坐标参数，预留对应的卡扣槽或者螺丝固定位，不需要二次测绘实物。输出端采用扁位配合输出轴的结构，轴端的扁位设计可直接与配套的塑料齿轮、金属输出齿轮做周向固定，避免传动过程中出现打滑空转的问题，轴伸长度与直径参数完全对标行业通用的130型微电机尺寸，可直接替换同规格市售产品做结构适配。

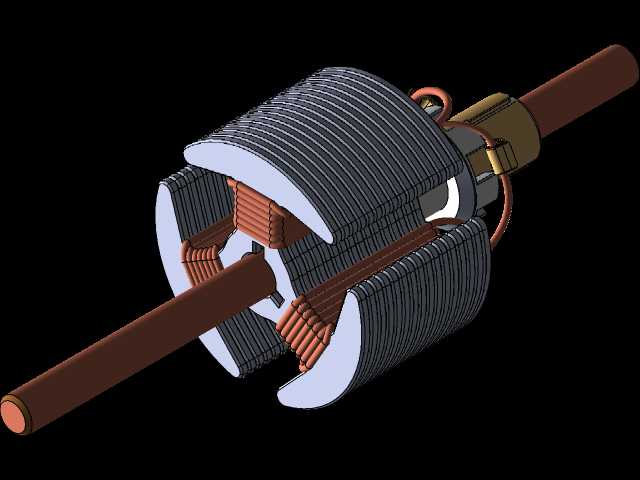

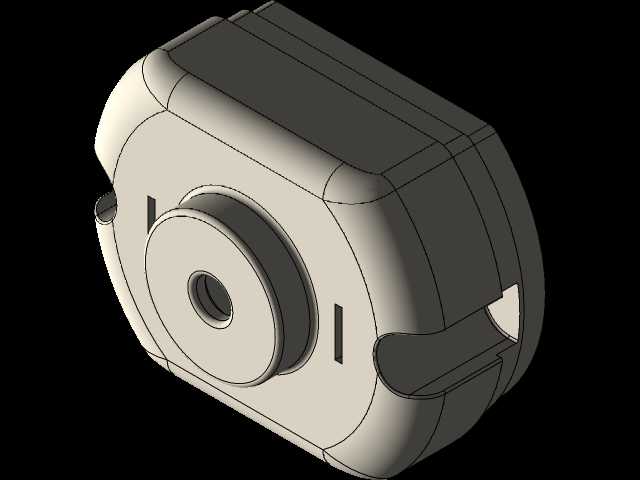

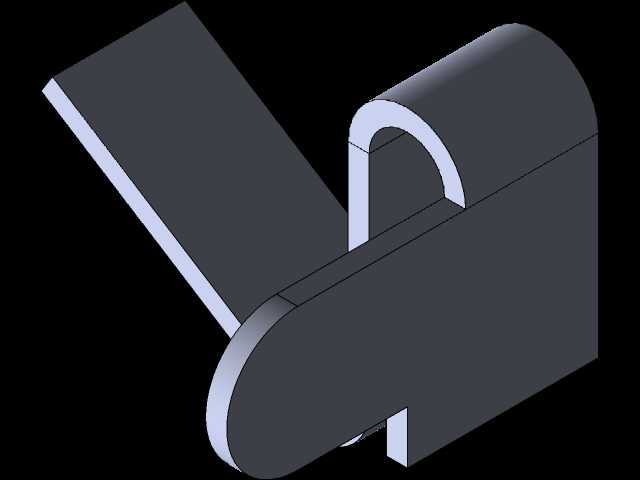

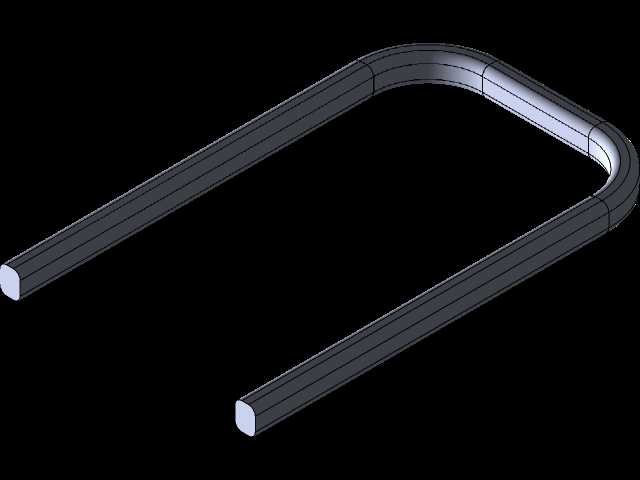

　　从功能特性的还原度来看，数模完整呈现了有刷直流电机的组件构成：端盖位置集成了电刷安装槽与轴承定位位，机壳内部预留了磁钢贴装的环形空间，转子组件的绕线槽、换向器安装位都做了1:1的结构复刻，设计人员既可以用这个数模做整机的装配干涉检查，也可以拆分单个零件做二次优化，比如调整输出轴长度适配特殊传动需求，修改端盖固定位的结构适配特殊安装场景。在安装边界的处理上，数模严格控制了整机的最大外轮廓尺寸，机壳的圆柱面直径、端盖的安装凸缘尺寸、尾部的换向器端凸起尺寸都做了精准的公差预留，设计人员在做整机布局时，只需要按照数模的最大外轮廓预留0.2mm的装配间隙，就可以避免出现装配干涉问题，不需要额外考虑电机外壳的喷涂镀层厚度带来的尺寸增量。

　　在实际选型匹配过程中，这类微电机的输出轴中心高是非常关键的安装参数，数模中输出轴的中心与机壳安装基准面的相对尺寸完全对标量产产品的实测值，配套设计齿轮传动组时可直接以这个中心高为基准计算齿轮的中心距，不需要反复调整齿轮安装位的坐标。端盖上的两个电刷接线位的位置也做了精准还原，设计PCB接线端或者导线走线槽时可直接对应接线位的坐标预留走线空间，避免出现导线长度不足或者接线端与周边结构件干涉的问题。机壳表面的散热凹槽结构也在数模中做了体现，对应实际产品运行过程中的散热需求，设计配套的电机固定座时可避开散热凹槽的位置，保证电机运行过程中的热量可以正常散出，避免长时间运行出现过热退磁的问题。

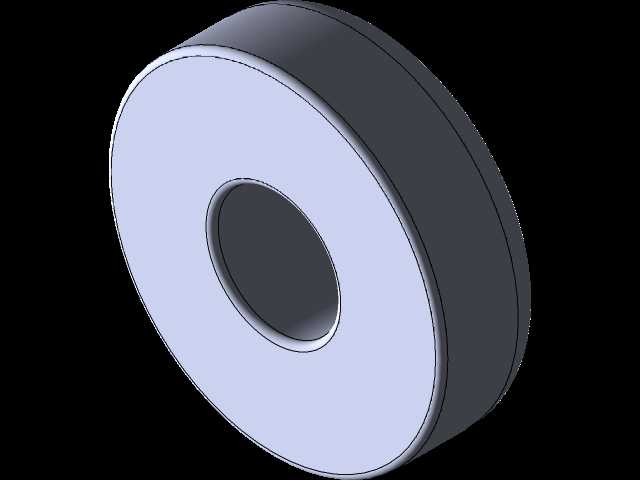

　　针对不同应用场景的适配需求，这个数模的结构可编辑性较强，设计人员可根据实际的负载需求调整转子的叠厚参数，对应不同功率等级的同系列电机，不需要重新绘制整机的外轮廓结构，只需要调整机壳的轴向长度就可以快速衍生出不同功率规格的电机数模，大幅缩短同系列产品的结构设计周期。输出端的轴套结构也做了独立的零件拆分，需要加装减速齿轮组或者输出联轴器时可直接替换轴套零件，适配不同的传动连接需求。
