适配微控制器的M12镜头5MP SPI相机模块

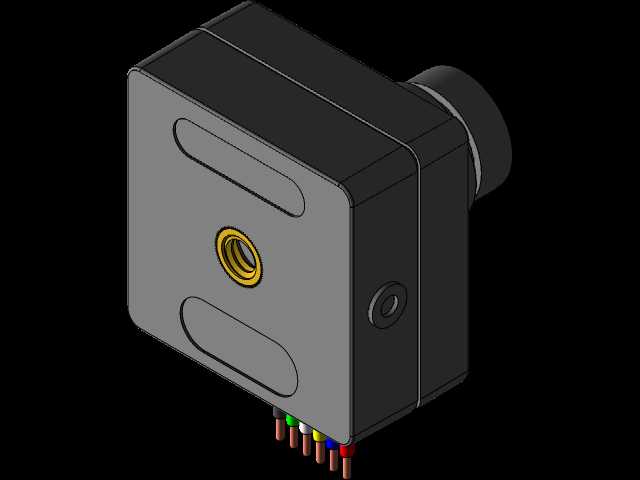

　　在嵌入式视觉检测、小型智能设备图像采集的实际项目落地中，这类带M12手动调焦镜头的SPI接口相机模块，是很多结构工程师做小型设备选型时会优先考量的视觉采集部件。不同于USB接口的大体积相机模组，这款模块的整体外形做了紧凑化的方块式设计，主体外壳为方正的立方体结构，镜头端突出于壳体正面，尾部引出6根不同色标的排线，分别对应SPI通讯的时钟、数据输入、数据输出、片选以及电源、接地引脚，引脚排布完全遵循标准SPI接口的线序定义，接线时无需额外做引脚定义转换，能直接对接带标准SPI接口的各类微控制器开发板。

　　从实际应用场景来看，这类模块常被集成在小型巡检机器人的前端视觉单元、桌面级3D打印设备的断料与成型监测位、自动化产线的小型工件到位检测工位，还有开源硬件类的智能识别小装置里，因为不需要复杂的驱动协议栈，微控制器端只需要通过标准SPI读写寄存器就能完成图像数据的传输，相比并行接口的相机模块，能节省至少6个IO口资源，对于引脚资源紧张的小型微控制器来说适配性极强。

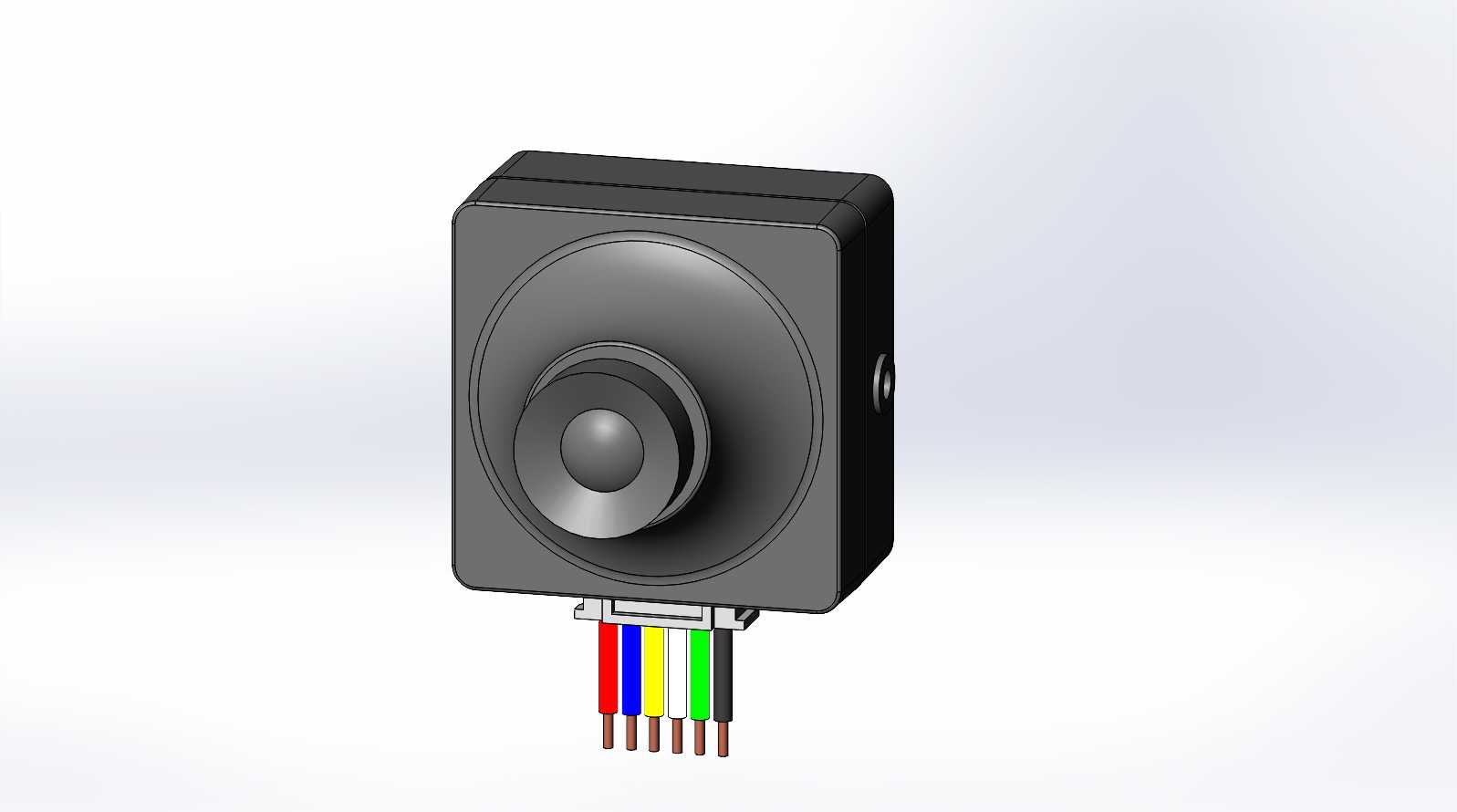

　　功能设计上，模块选用的M12接口镜头支持手动旋转调焦，调焦行程覆盖从10cm微距到无穷远的拍摄范围，工程师在集成时可以根据实际拍摄物的距离，直接旋转镜头外圈调整到清晰成像位置，不需要额外搭配调焦机构；同时M12是工业视觉领域通用的镜头接口标准，后续如果需要更换广角、长焦或者无畸变的特殊镜头，不需要改动模块主体的安装结构，直接拧下原有镜头替换同接口的其他规格镜头即可，拓展性很强。模块内置的图像输出逻辑做了低功耗优化，唤醒响应速度控制在百毫秒以内，常规工作状态下功耗仅两百毫瓦级别，用在电池供电的便携式采集设备里也不会带来过大的电源负担，500万像素的成像分辨率足够覆盖绝大多数小型设备的图像识别、轮廓检测需求，输出的图像锐利度能满足简单的尺寸测量、条码识别类的任务要求。

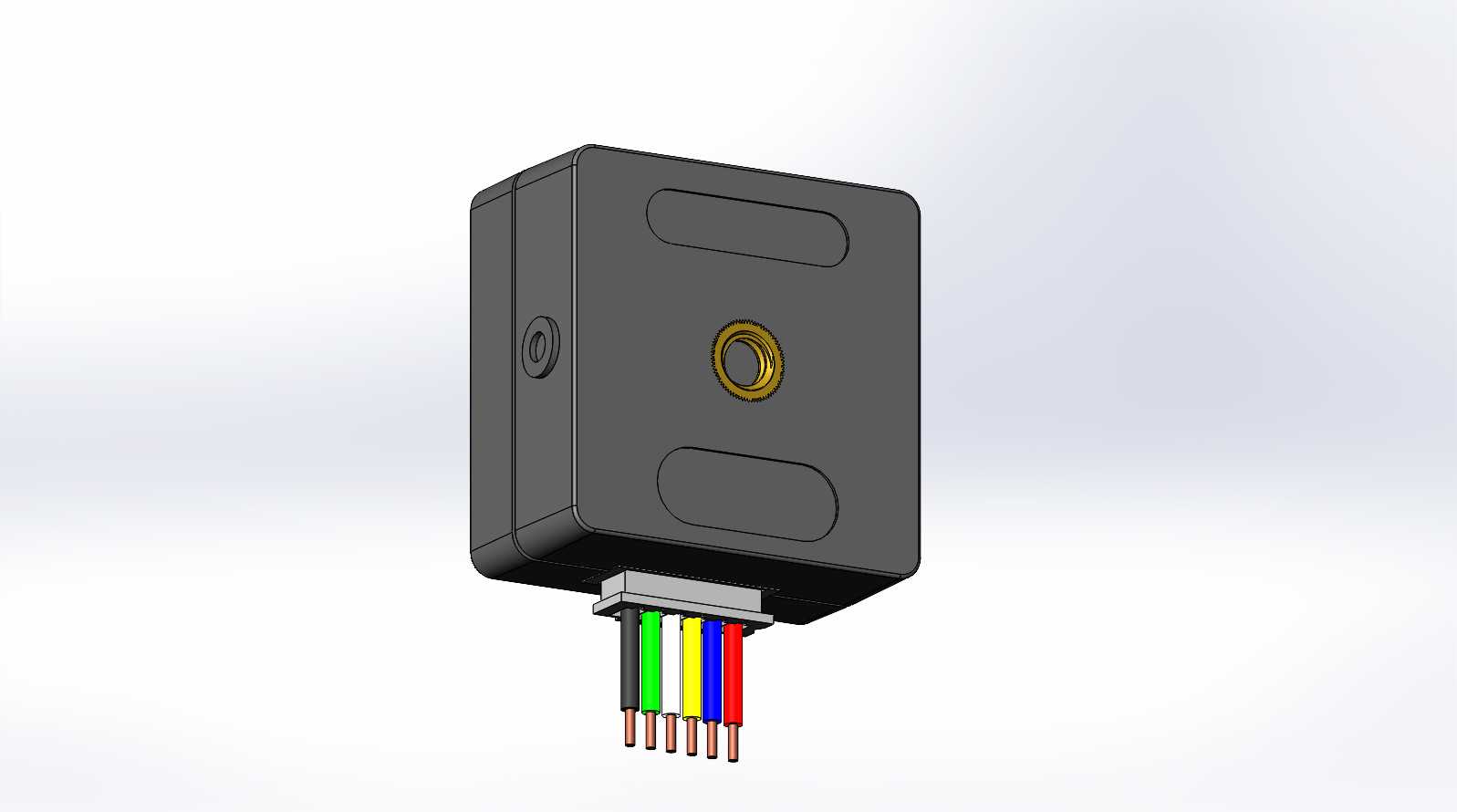

　　结构设计层面，模块主体外壳做了等壁厚的方正造型，四个边角做了微小的圆角处理，避免安装时刮伤操作人员或者周边线材，壳体侧面预留的安装定位凸点，能匹配常见的15x15mm安装孔位的固定支架，安装时不需要额外做定制支架的二次加工；镜头端的外圈做了防滑滚花，手动调焦时增大手指摩擦力，不需要借助工具就能完成焦距调整。尾部的排线引出端做了应力释放结构，排线根部和壳体衔接的位置做了加厚的固线胶层，设备组装或者后期维护拉扯线材时，不会出现引脚脱焊的问题，6根排线的长度预留了50mm的冗余量，足够在小型设备内部完成布线弯折，不需要额外做延长线转接。

　　做三维建模的时候，这个模块的尺寸边界需要特别注意：镜头突出壳体正面的高度要算入整体安装高度，避免安装时镜头和前方的透明保护盖板距离过近，导致调焦行程被挡住无法调到清晰位置；尾部排线的最小弯折半径不能小于5mm，建模时要预留好排线的弯折空间，不能让排线在壳体内部被其他结构件挤压，避免长期使用出现线材绝缘层破损的问题。另外模块的SPI通讯引脚没有做电气隔离，集成设计时要注意和微控制器的共地处理，避免电源纹波干扰图像传输的稳定性，结构上如果要给模块加金属屏蔽外壳，需要注意镜头金属部分和屏蔽壳的绝缘处理，防止出现信号短路的问题。

　　在实际的设备组装验证中，这类模块的安装公差控制在±0.2mm以内就能满足成像的光轴对准要求，不需要做高精度的定位结构，能降低配套安装支架的加工精度要求，压缩整体设备的加工成本。和同参数的其他接口相机模块相比，这款模块的体积缩小了近40%，在空间局促的小型嵌入式设备里，能给其他功能部件留出更多的布局空间，这也是很多做小型智能设备开发的工程师愿意选用这类模块的核心原因。
