Arducam自动对焦5MP SPI相机模块结构设计

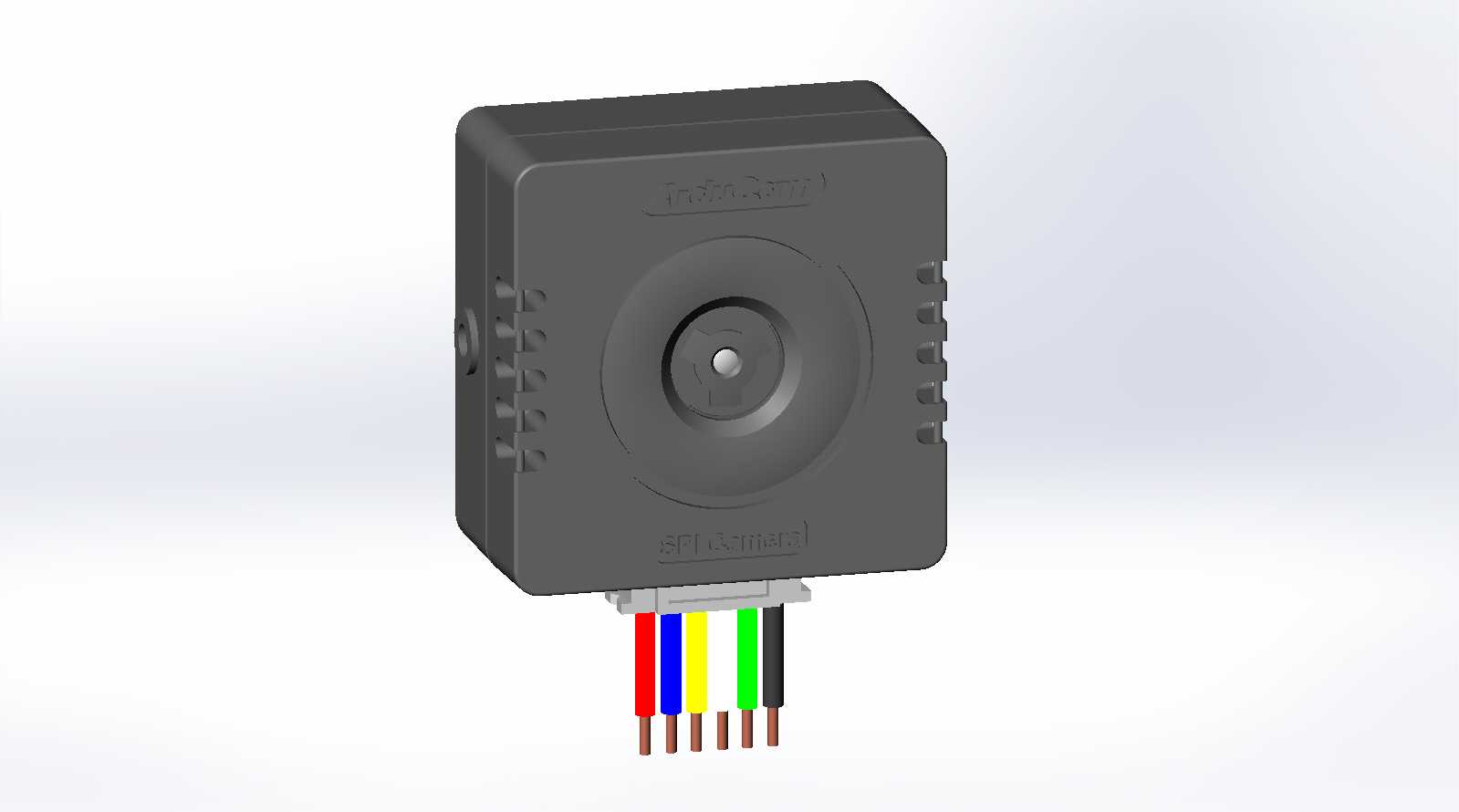

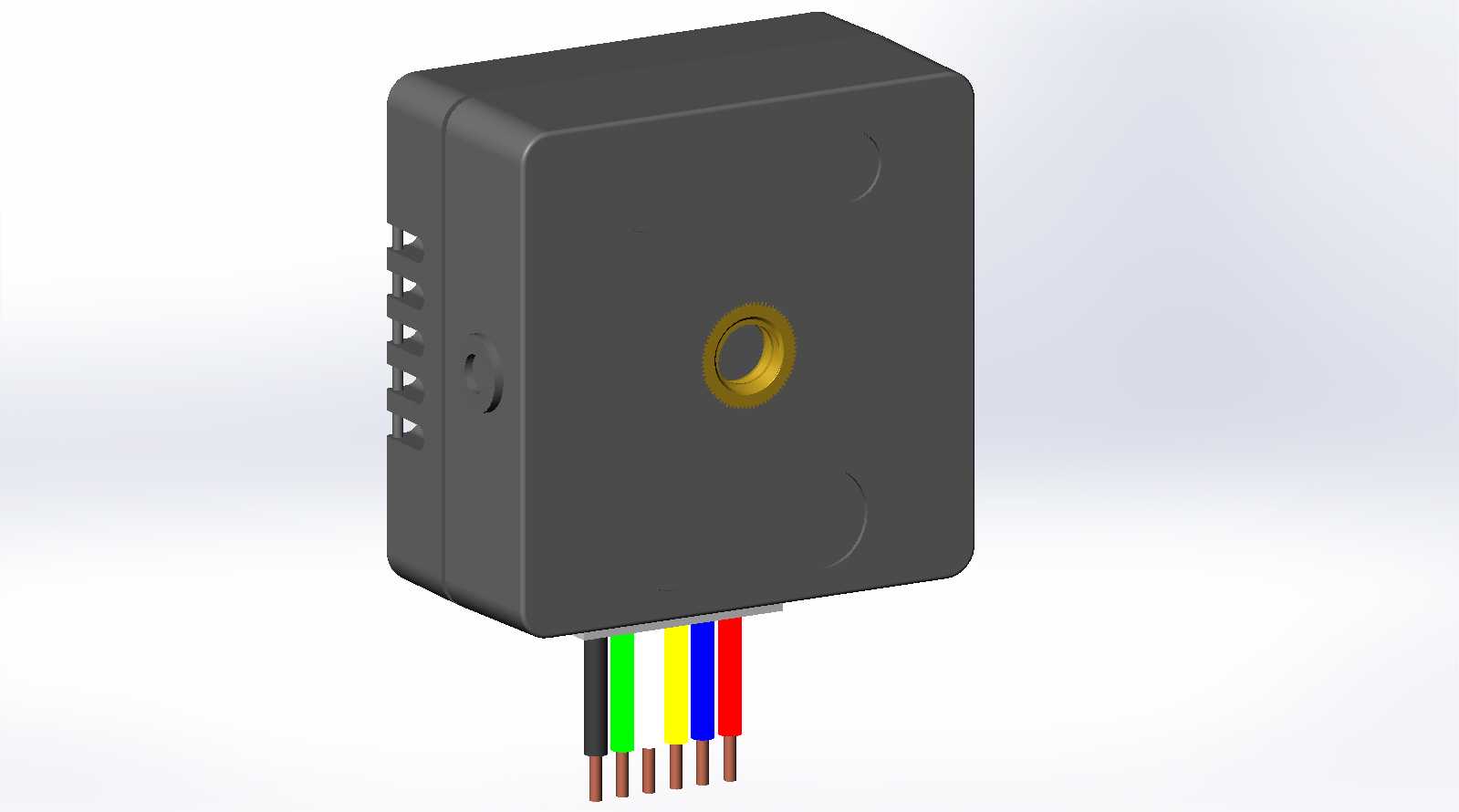

　　在嵌入式视觉采集场景中，这类SPI接口的5MP相机模块是小型化设备视觉感知的核心部件，常被集成在各类便携检测装置、小型智能巡检终端、桌面级自动化识别设备里，替代体积更大的USB相机方案，适配资源有限的微控制器硬件平台。从结构设计角度看，模块整体采用方形塑壳封装，壳体边缘做了细微的防滑齿纹设计，既方便生产组装时的壳体扣合定位，也能在嵌入式安装时增加与安装槽内壁的静摩擦力，减少设备运行振动带来的模块移位风险。镜头区域位于壳体正面中心位置，做了内凹式的防护设计，自动对焦镜头组的活动行程完全容纳在壳体凹陷范围内，避免安装或运输过程中外物磕碰镜头对焦组件，造成对焦马达卡滞、镜片刮花的问题。模块底部引出的排线采用标准彩色线序定义，红、黄、绿、

　　蓝、黑分别对应电源、时钟、数据、片选、接地引脚，线长预留了足够的焊接与走线空间，适配不同厚度的设备壳体内部走线需求，不需要额外延长排线即可完成常规嵌入式安装。功能层面，模块内置的自动对焦镜头组支持可编程对焦控制，可根据不同拍摄距离的需求调整镜头焦距，在10厘米到无穷远的拍摄范围内都能输出清晰的5MP分辨率图像，相比定焦SPI相机，不需要在结构设计时预留固定焦距的安装距离公差，大幅降低了整机结构的装配精度要求。低功耗唤醒机制是这类模块适配微控制器平台的核心设计点，94ms的唤醒速度可以满足间歇式图像采集的需求，平时处于低功耗待机状态，只有触发采集信号时才快速唤醒完成图像拍摄，200mW级别的运行功耗可以直接通过微控制器的IO引脚供电，

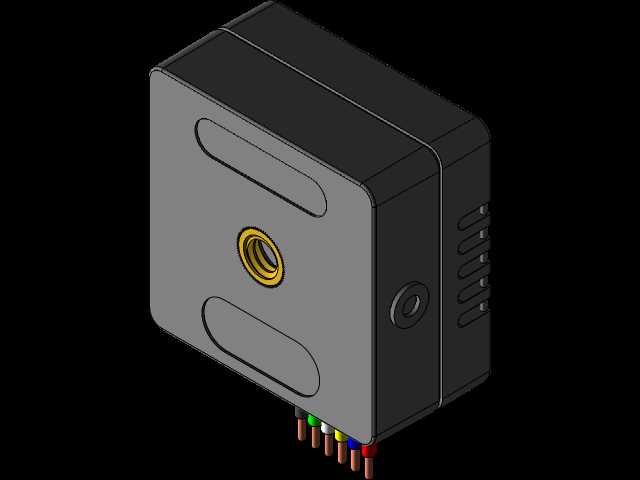

　　不需要额外设计独立的相机供电电路，简化了整机的电源布线难度。从安装边界来看，模块整体外形为规整立方体，四个侧边没有突出的结构件，安装孔位可以根据壳体尺寸灵活设计，既可以采用背胶粘贴的方式固定在薄型设备内部，也可以通过侧边的定位卡槽卡在设备内壁的加强筋上，不需要额外设计复杂的固定支架。壳体背面预留了芯片散热的微小间隙，当模块长时间连续采集图像时，主控芯片产生的热量可以通过壳体与安装面的间隙散出，避免高温导致的图像噪点增加、对焦精度下降问题。在实际选型应用中，这类模块常被用在小型条码识别终端、便携式图像采集仪、小型机器人视觉导航单元里，相比同分辨率的其他接口相机，SPI接口的引脚数量更少，与8位、16位微控制器的硬件连接更简单，

　　不需要复杂的协议栈支持，仅通过标准SPI读写指令即可完成图像数据传输与对焦控制，降低了嵌入式开发的固件适配难度。结构设计时需要注意，镜头前方的透明保护盖与镜头最前端镜片的距离要控制在1mm以上，避免保护盖反光影响成像质量，同时排线引出位置要预留弯折半径，不能过度弯折排线导致内部线芯断裂，在有防尘防水需求的设备中，模块壳体与设备外壳的接缝处要做密封处理，避免粉尘进入镜头内部污染镜片。
