双能X线骨密度检测诊疗床设备结构

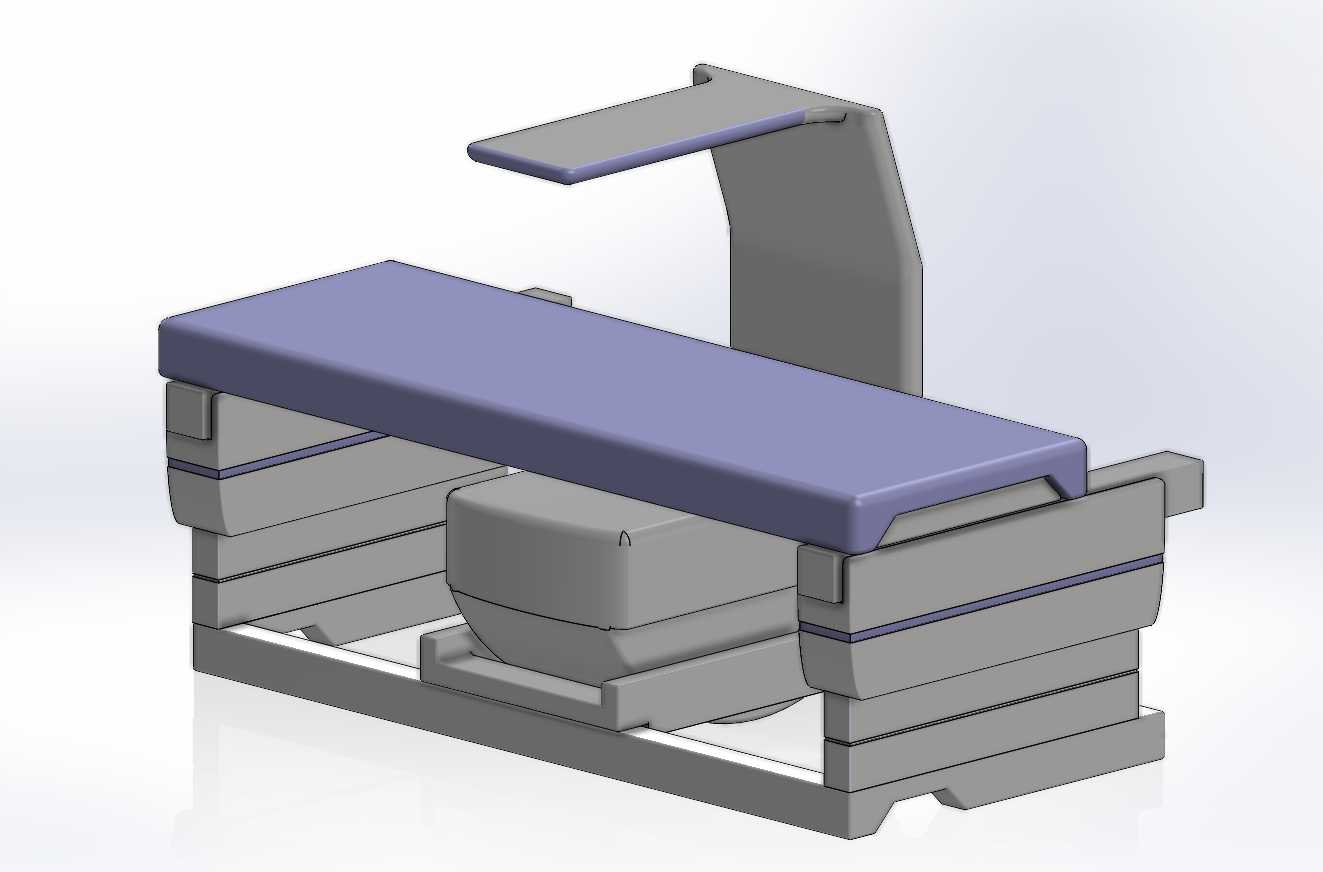

　　这套三维结构对应临床放射科、体检中心常用的双能X线骨密度检测设备，整体采用卧式受检平台配合C形悬臂扫描臂的布局，核心用途是通过低剂量双能X射线对受检者腰椎、髋部、前臂等骨骼部位进行透射扫描，测算骨矿含量、骨密度数值，辅助骨质疏松筛查、骨折风险评估以及长期骨健康随访。设备落地场景集中在医院放射科、内分泌科、骨科门诊、专业体检机构，受检者以中老年人群、绝经后女性、长期激素用药患者为主，因此整机结构设计首先围绕受检者上下床便利性、扫描过程体位稳定性、射线源与探测器对位精度展开。

　　从结构组成拆解，下部为整体承重底座框架，采用型钢焊接后包覆钣金护罩的形式，底座内部预留X线发生组件、探测器模组、高压发生器、运动传动机构以及强弱电布线的安装空间，底座底部设置可调支撑脚，用于现场安装时调平整机，抵消地面平整度误差，避免扫描臂运动过程出现晃动。底座上方铺设长条形卧式床面，床面采用低密度低X线衰减的复合材料板材制作，床面边缘做圆角包覆处理，床体高度按照临床常规诊疗床的人体工程学范围设定，保证行动不便的老年受检者可以平稳坐卧、平移体位，床面下方设置多层堆叠式升降与纵移模组，可带动床面沿受检者身长方向精准进给，配合扫描臂完成不同骨骼区段的逐段扫描，进给行程覆盖成人从腰椎到股骨近端的完整检测区间，不需要受检者在检测过程中反复挪动身体。

　　设备后侧竖立悬臂支撑立柱，立柱顶部向前伸出水平扫描臂，臂体内部集成X线球管与对应探测器的安装位，扫描臂可沿立柱导轨做垂直方向升降运动，适配不同体型受检者的体厚差异，同时在非检测状态下抬升至安全高度，方便受检者上下床、医护人员调整体位。悬臂与床体的相对位置经过严格对位设计，保证X线发射端与接收端始终保持正对，射线束路径垂直穿过床面与受检者检测部位，避免出现扫描影像几何畸变，保障骨密度测算结果的重复性与准确度。

　　建模过程中优先还原整机的装配层级与安装边界：底座整体占地长度适配常规检查室的摆放空间，设备后侧预留检修开门距离，左右两侧预留医护人员操作、搀扶受检者的通行空间，床面最大承重按照临床受检者体重上限设定，床体升降、纵移的运动行程全部按照实际设备的运动包络搭建，悬臂升降的极限位置、床面移动的前后极限都做了限位结构示意，护罩的分块拼接缝、检修盖板位置、床面软垫的包覆厚度都做了对应还原。

　　从设计思路层面，这类医疗检测设备不同于通用工业机械，结构设计需要同时满足检测精度、医疗安全、使用体验三方面要求：床面材料必须严格控制X线衰减量，避免额外射线吸收干扰检测数值；所有外露棱边全部做圆角钝化处理，防止受检者磕碰；运动模组全部设置软硬双重限位，同时配备急停触发结构，扫描过程中如果出现肢体超出边界或者设备异常，可以立刻切断运动动力；整机外护罩采用可拆卸式钣金结构，方便后期运维人员打开护罩对内部球管、探测器、传动部件进行校准与维护。

　　现场安装时需要先确认检查室地面承重满足整机重量要求，通过底部可调脚将床体调至水平，再校准扫描臂与床面的平行度、射线束的对中精度，设备四周预留的操作空间需要保证担架、轮椅可以靠近床体，方便行动障碍受检者转移。这套结构完整呈现了骨密度扫描仪从底座承重、床面进给、悬臂扫描到外罩防护的全部核心构成，可用于医疗设备结构方案演示、新机型布局校核、检查室场地排布规划等场景，建模时保留了各部件的装配关系与运动空间，能够直观体现设备实际工作时的姿态与安装边界。
