壁挂式集成医疗诊断工作站设备

　　这套壁挂集成诊疗终端的三维结构，面向门诊诊室、社区卫生服务站、全科诊间与体检工位的墙面集约化布置需求展开。建模时首先要处理的不是单个器械外形，而是多类诊查器具在同一块挂板上的排布逻辑：检眼镜、检耳镜、血压测量组件、体温与血氧类手持终端、耗材收纳格以及电源与信号接口，全部集中在一块竖向挂板上，目的是把诊桌台面释放出来，让医生在坐位或站位转身可及的范围内完成常规查体。

　　从使用动线看，壁挂板的安装高度不能按设备外形随意确定。血压袖带卷盘、听诊类挂具和眼底/耳道检查手柄的取放高度，通常落在医生肩至腰之间；高频使用的手柄应布置在板体中部偏右或偏左的主操作区，低频取用的备用袖带、记录纸与耗材盒则靠上或靠侧边布置。三维模型中各模块之间保留了手柄下垂螺旋线的摆动空间，这一点很关键：弹簧线在自然悬垂和被拉伸到位时会形成不同半径，若相邻模块间距过小，手柄回位时容易磕碰面板或缠绕邻件。

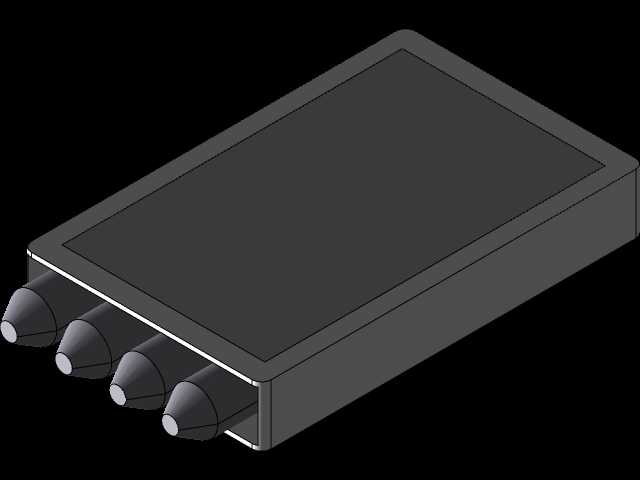

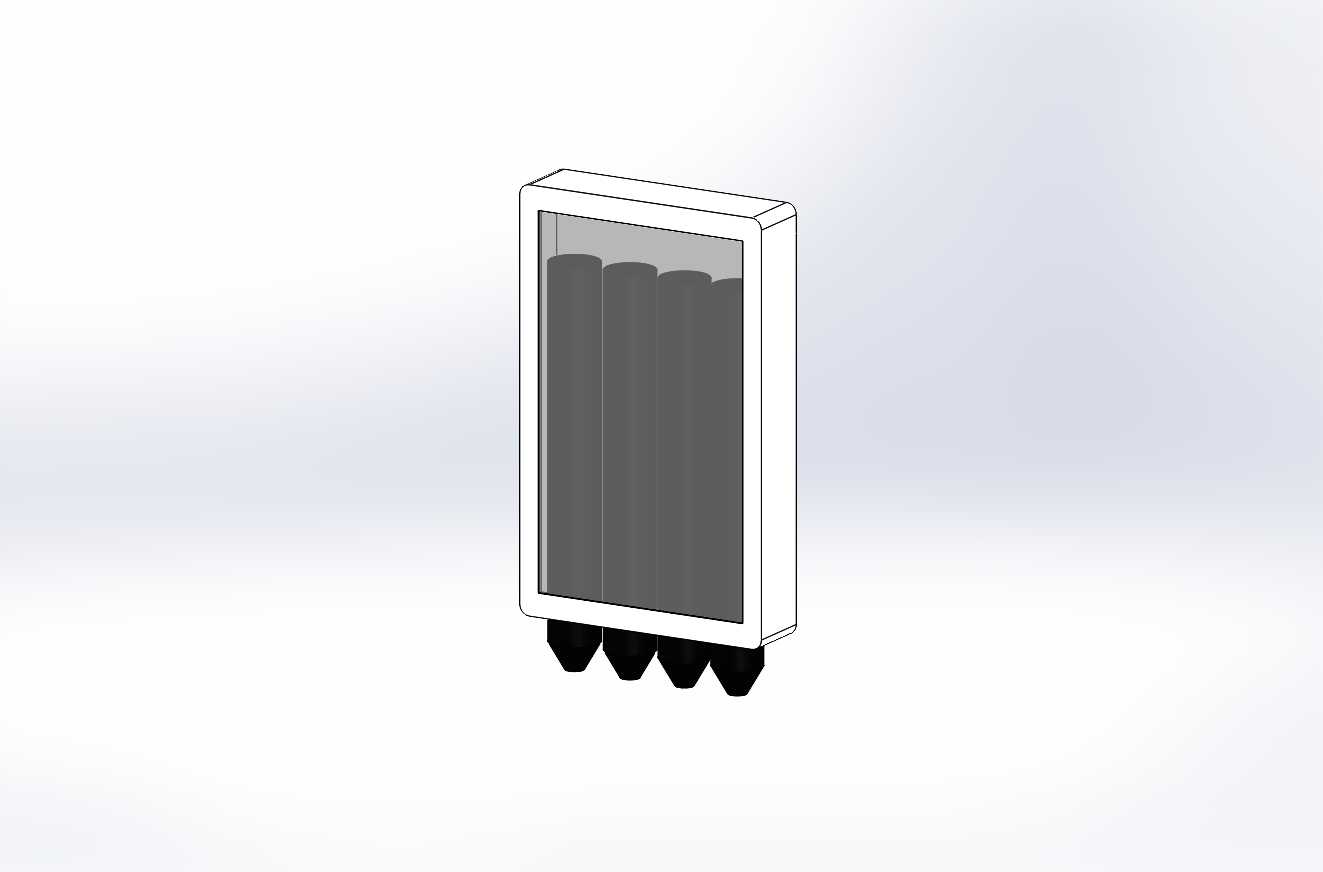

　　挂板本体采用薄型背板加局部加强筋的思路。背板后侧需要预留墙面固定件、走线槽和电源适配器的容纳区，前侧则通过模块化卡座承载不同诊疗单元。模型里可以看到多个功能盒体并非完全齐平，而是按照握持、插拔、观察屏幕和更换耗材的动作差异设置前后层次：带显示屏的测温或血氧终端略微前倾，便于读取数值；插放式手柄座保持开口导向，医生单手归还时能靠锥面或倒角自动滑入；血压袖带收纳区留出卷绕和快速抽取的空间，避免袖带橡胶管长期折弯。

　　集成墙系统的核心价值在于管路、线缆和耗材的统一管理。传统诊室内，血压计、检耳镜、体温计、试纸盒和电源适配器常分散在桌面、抽屉和推车中，线缆交叉，清洁消毒也不方便。壁挂式方案把强弱电走线隐藏在背板后方，前端只露出操作面；螺旋连接线从手柄底部垂下，既限制手柄离开挂板的距离，又保证回位后线缆不落地。对于结构设计人员，建模时应把弹簧线的最小弯曲半径、手柄插拔角度、座体卡扣弹性量以及维修拆卸顺序一并表达，而不是只做静态外观。

　　安装边界方面，这类设备适合固定在实体墙或具备加强衬板的隔墙上。挂板宽度需要覆盖多个诊疗模块，同时避开诊室开关、插座、观片灯和洗手池；板体下缘与诊桌、治疗车之间应保留腿部和清洁空间，不能让悬垂手柄撞到桌面容器。若安装在病床旁或急诊抢救位，还要考虑医护人员戴手套、穿隔离衣时的操作余量，按键和手柄间隙应比普通消费电子更宽松。

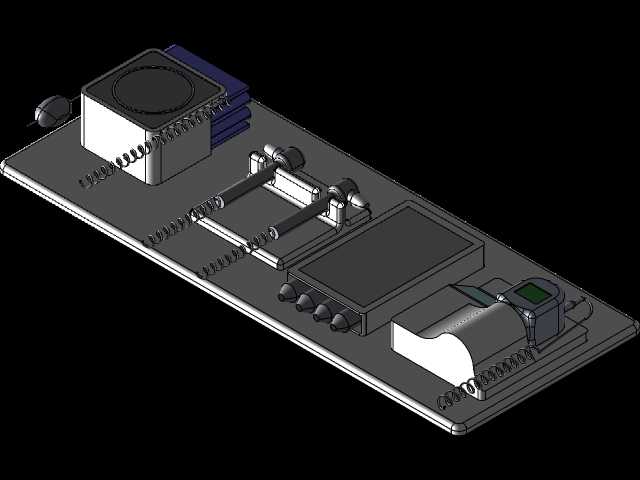

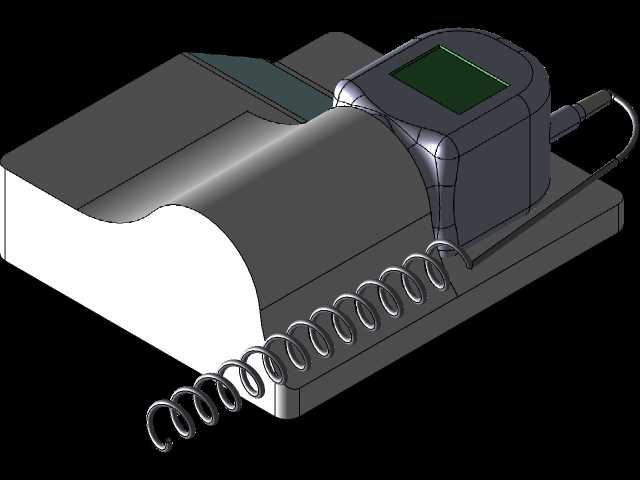

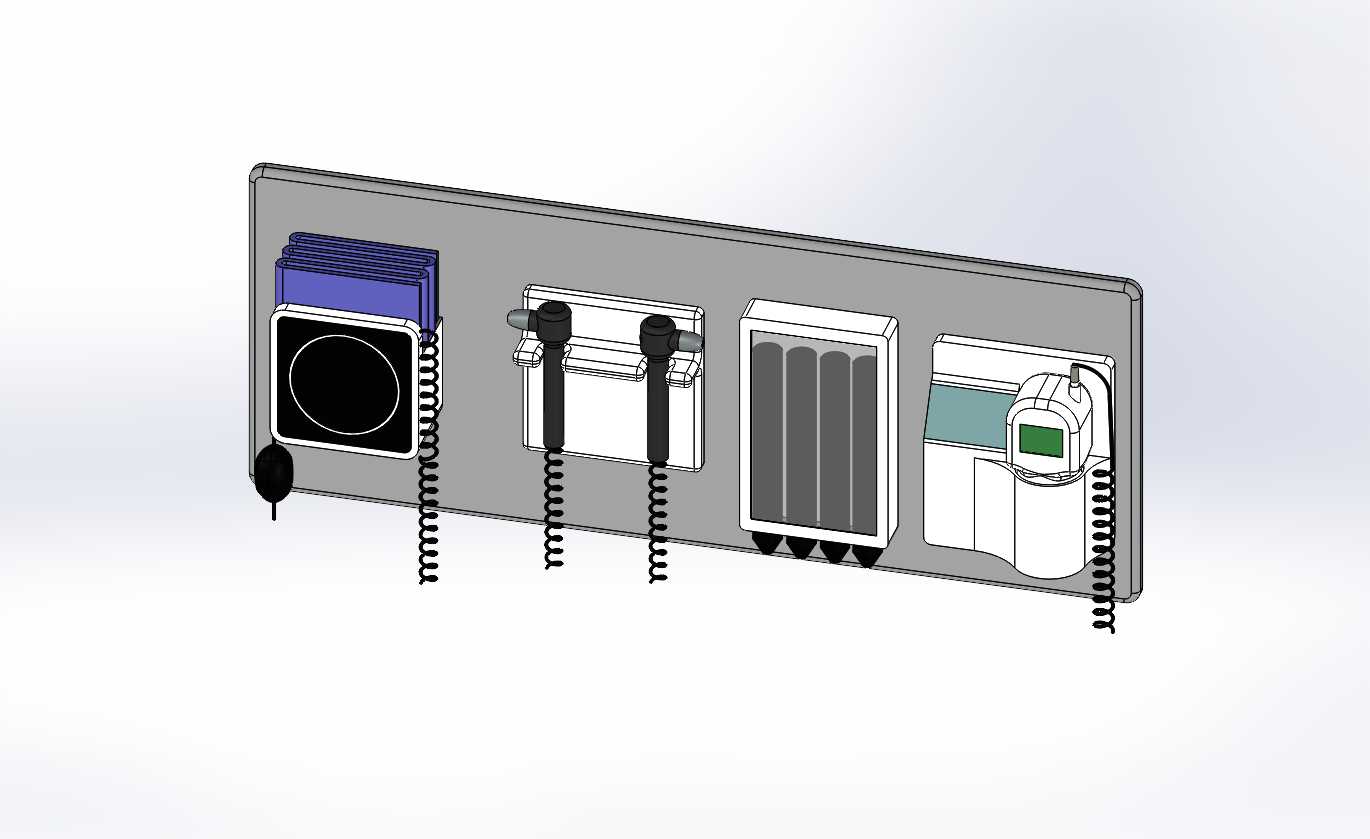

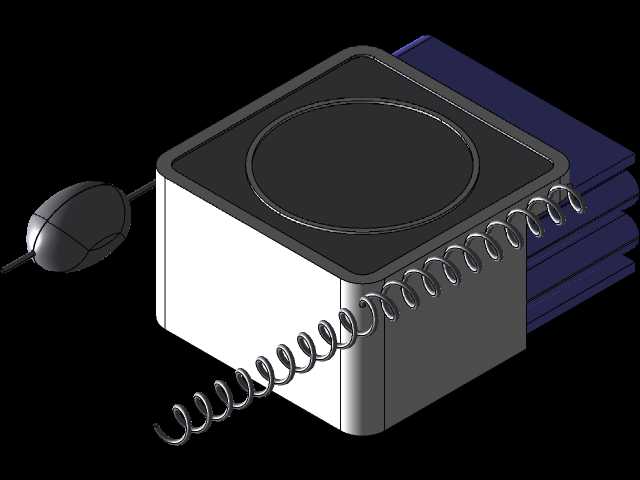

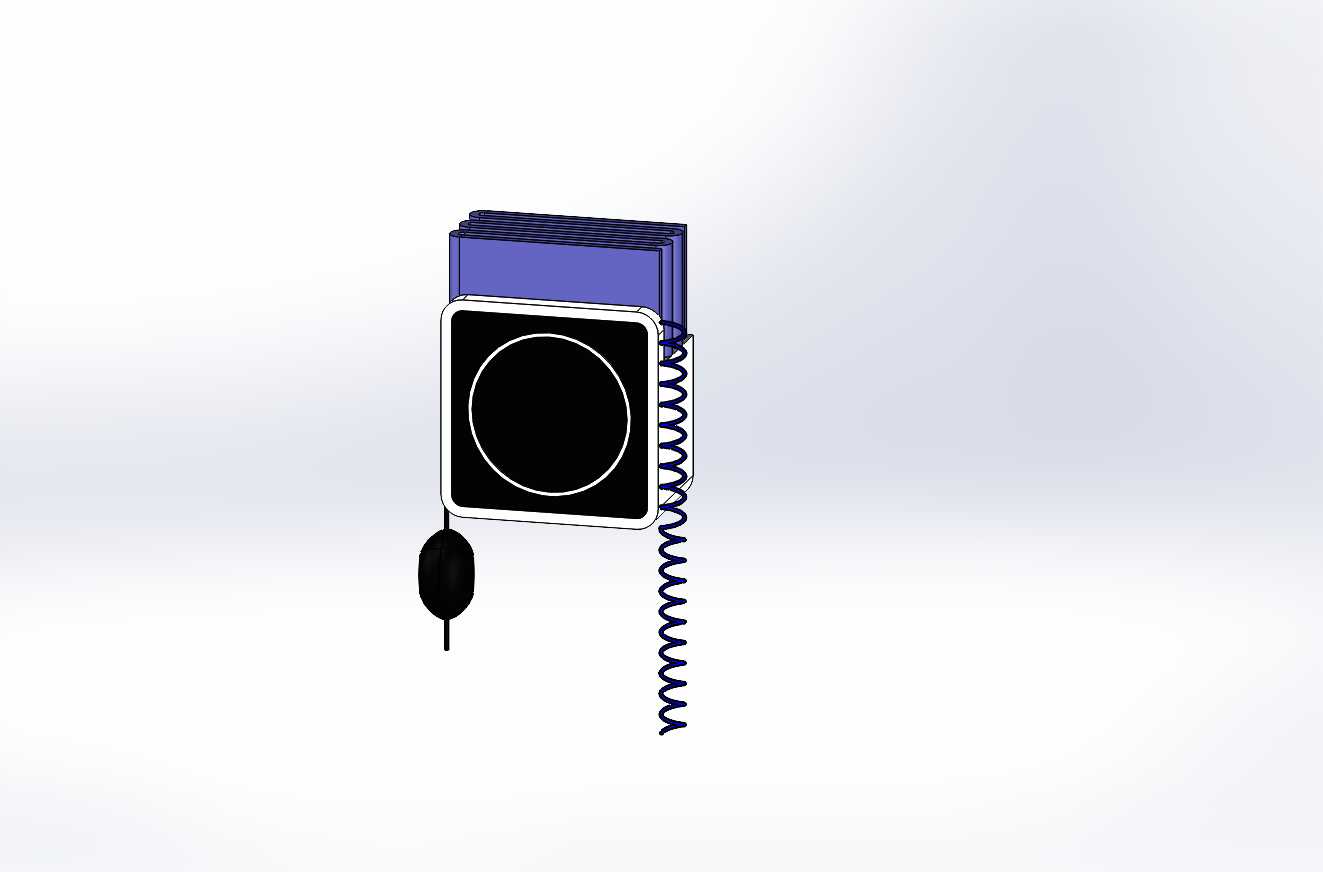

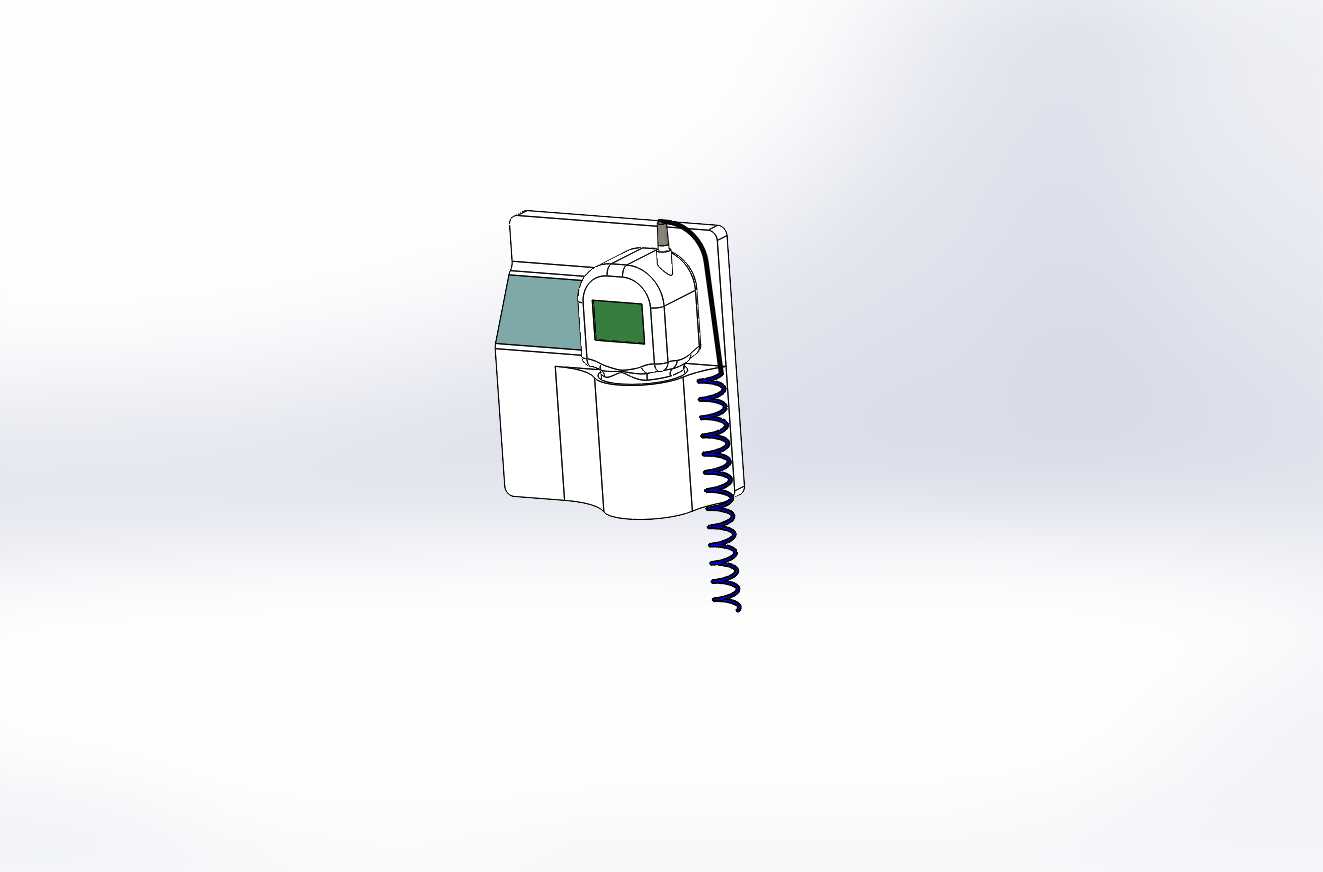

　　模型对功能分区的呈现较完整：左侧区域承担血压袖带及相关附件收纳，中部为多支检查手柄的挂接与充电/待机位，右侧布置带显示窗口的测量终端和附属盒体。各单元外形以圆角矩形为主，既符合医疗环境易于擦拭消毒的要求，也减少高频操作中的磕碰风险。面板上的深色观察窗、浅色壳体和金属质感背板形成明确视觉层次，便于在三维评审中检查分件、装配间隙和维护开口。

　　在工程细化阶段，还需要进一步校核挂板承载、墙面锚栓位置、模块互换性以及后侧走线曲率。手持件的重心应靠近卡座支撑点，避免长期悬挂后座体变形；可拆卸盒体应设置定位销或防呆槽，防止清洁后装反；显示终端附近要避免强光源直射。整体设计不是把若干医疗器具简单钉到墙上，而是围绕诊查流程、手部动作、消毒维护和墙面空间建立的一体化工作站。
