工业现场240伏岸电控制开关箱体

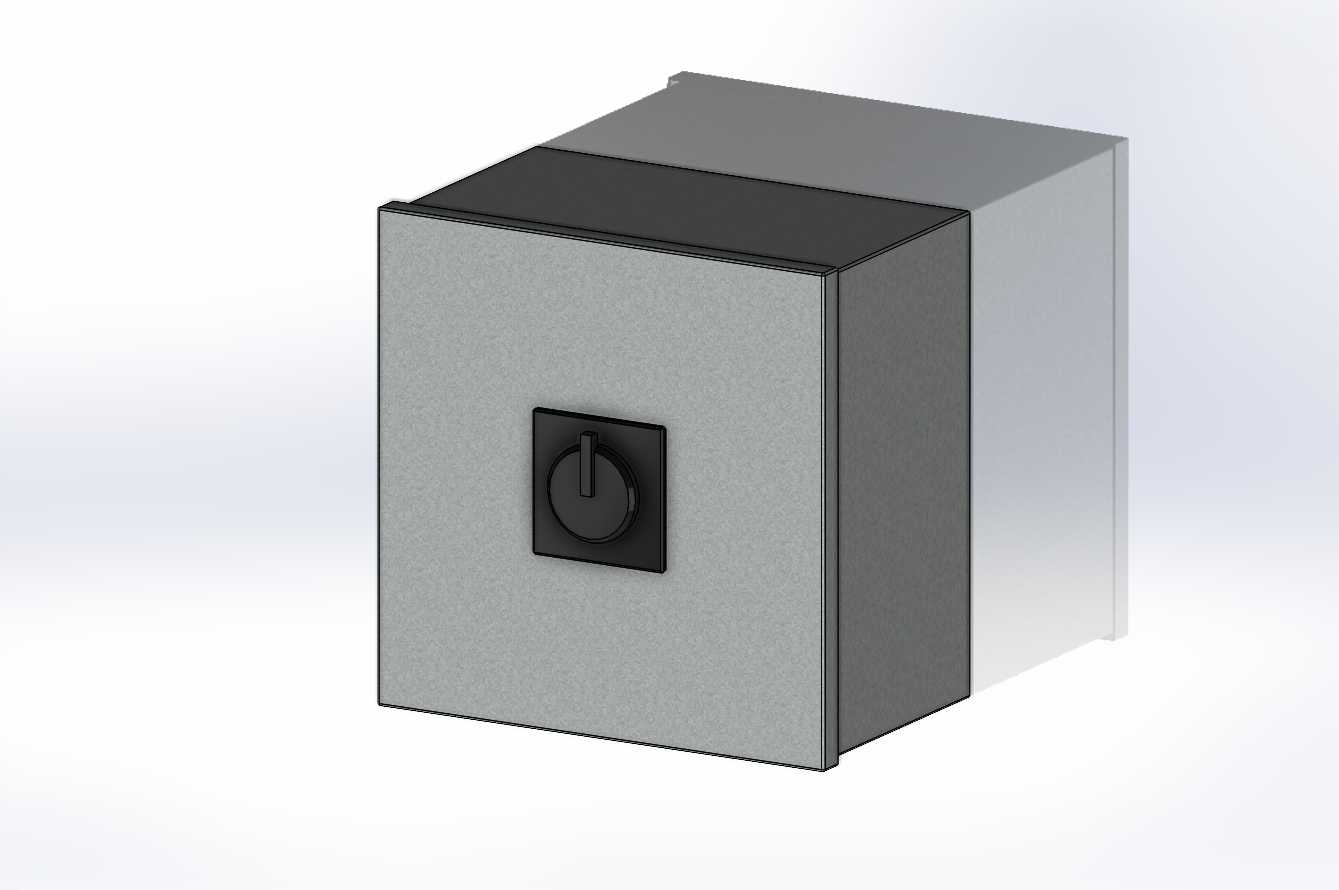

　　这套岸电开关箱体的三维结构，是围绕港口临时接电、厂区户外检修配电这类实际工况搭建的，核心要解决的是240伏供电回路在非固定作业场景下的通断控制与现场防护问题。做结构设计的时候，最先敲定的不是开关本体，而是箱体的安装边界：箱体采用10英寸见方的钢制焊接壳体，深度方向预留足够的内部走线空间，正面用钢铰链连接箱门，不用额外拆卸门板就能完成内部接线、端子检修和开关维护，现场运维的时候不用带一堆拆装工具，掀开箱门就能操作，这一点在码头、野外检修点这类工具携带不便的场景里实用性很强。

　　从功能逻辑上看，这个三位开关承担的是岸电接入后的回路切换与通断控制，240伏供电属于工业现场常用的低压供电等级，开关旋钮做了嵌入式的沉台设计，旋钮整体凹进箱门面板平面以下，不是凸出于门板表面的结构——这种细节处理是为了避免现场搬运设备、拖拽电缆的时候误碰旋钮，也能防止杂物磕碰导致开关手柄断裂，很多户外配电装置容易忽略这个点，凸出来的开关手柄用不了半年就会被撞歪，沉台设计刚好规避了这个故障点。箱门和箱体的贴合面做了折边压合结构，钢制门板的边缘折弯后扣合在箱体开口的外侧，既可以提升门板整体的刚性，避免薄钢板门板受力变形，也能在贴合面预留密封胶条的安装槽位，后期如果需要提升户外防护等级，直接在折边槽内嵌入橡胶密封条就能实现防雨防尘，不用重新改动箱体主体结构。

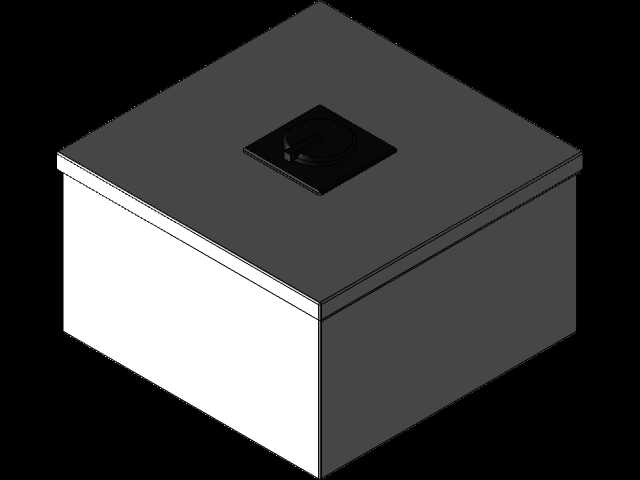

　　建模过程中，箱体的壳体部分采用等壁厚钢板抽壳处理，所有焊接棱边都做了微小的圆角过渡，既符合实际钣金加工的折弯工艺，也避免三维结构里出现尖锐直角导致的应力集中。开关安装位在箱门面板的正中心，开孔尺寸和开关本体的安装法兰完全匹配，开关背部的接线端子预留了足够的接线空间，箱体内侧距离门板的深度要容纳端子排、电缆引入接头和走线余量，不会出现电缆弯折不达标、端子和箱体后壁剐蹭绝缘层的问题。箱体的背部预留了四个安装固定孔，孔位间距按照标准壁挂配电安装尺寸排布，既可以直接用膨胀螺栓固定在墙面、设备机架上，也能搭配安装支架固定在码头岸电桩的立柱上，安装适配性覆盖大部分现场固定场景。

　　实际应用里，这类岸电开关箱常布置在船舶靠岸后的供电接驳点，船舶停靠后接上岸电电缆，通过这个箱体里的开关控制岸上供电回路的接通与断开，三位开关的档位可以实现供电、断电、备用回路切换的功能，不用额外外接复杂的控制元件，结构简单可靠，在潮湿、多粉尘的港口环境里，越少的活动元件意味着越低的故障概率。箱体侧面下部预留了电缆格兰头的安装开孔，供电电缆从箱体下部引入，避免雨水顺着电缆流进箱体内，进线孔的位置做了下沉翻边，就算现场有喷淋、溅水，水也会顺着翻边流到箱外，不会沿着开孔缝隙渗入内部。箱门的钢铰链采用明装焊接结构，铰链的销轴做了可拆卸设计，后期如果箱门需要整体更换，拔出销轴就能拆开门板，不用割焊铰链，维护效率比固定焊接的铰链高很多。

　　从结构设计的合理性来看，整个装置没有多余的装饰性结构，所有外形特征都是为功能服务的：方正的箱体最大化利用内部安装空间，方形门板方便开关居中布置，沉台开关位防误碰，折边门板兼顾刚性与密封，下部进线满足防水要求，壁挂孔位适配常规安装方式。三维建模时把各个零件的装配关系完全还原，门板的开合角度、铰链的转动间隙、开关旋钮的转动行程都和实际实物一致，结构工程师可以直接在这个模型基础上调整箱体尺寸、增减内部元件，电气工程师也能参考内部空间排布端子、熔断器和漏电保护元件，不管是做岸电配套配电箱，还是改成厂区小型检修电源箱，这套结构的基础框架都能直接复用，不需要从零开始做钣金结构设计。
