口腔诊疗电动躺椅医疗设备结构

　　口腔诊疗椅是门诊牙科检查、洁治、根管治疗、修复取模及小型口腔外科操作中的核心承载设备，其结构设计直接关系到患者体位维持、医生操作距离、器械布置空间以及长时间诊疗过程中的舒适性。该三维结构以完整牙科诊疗椅为对象，呈现了坐垫、靠背、头枕、扶手、升降俯仰机构和底座支撑等主要组成部分，可用于医疗设备结构方案评审、诊室布局校核、教学演示以及同类产品外形与机构参考。

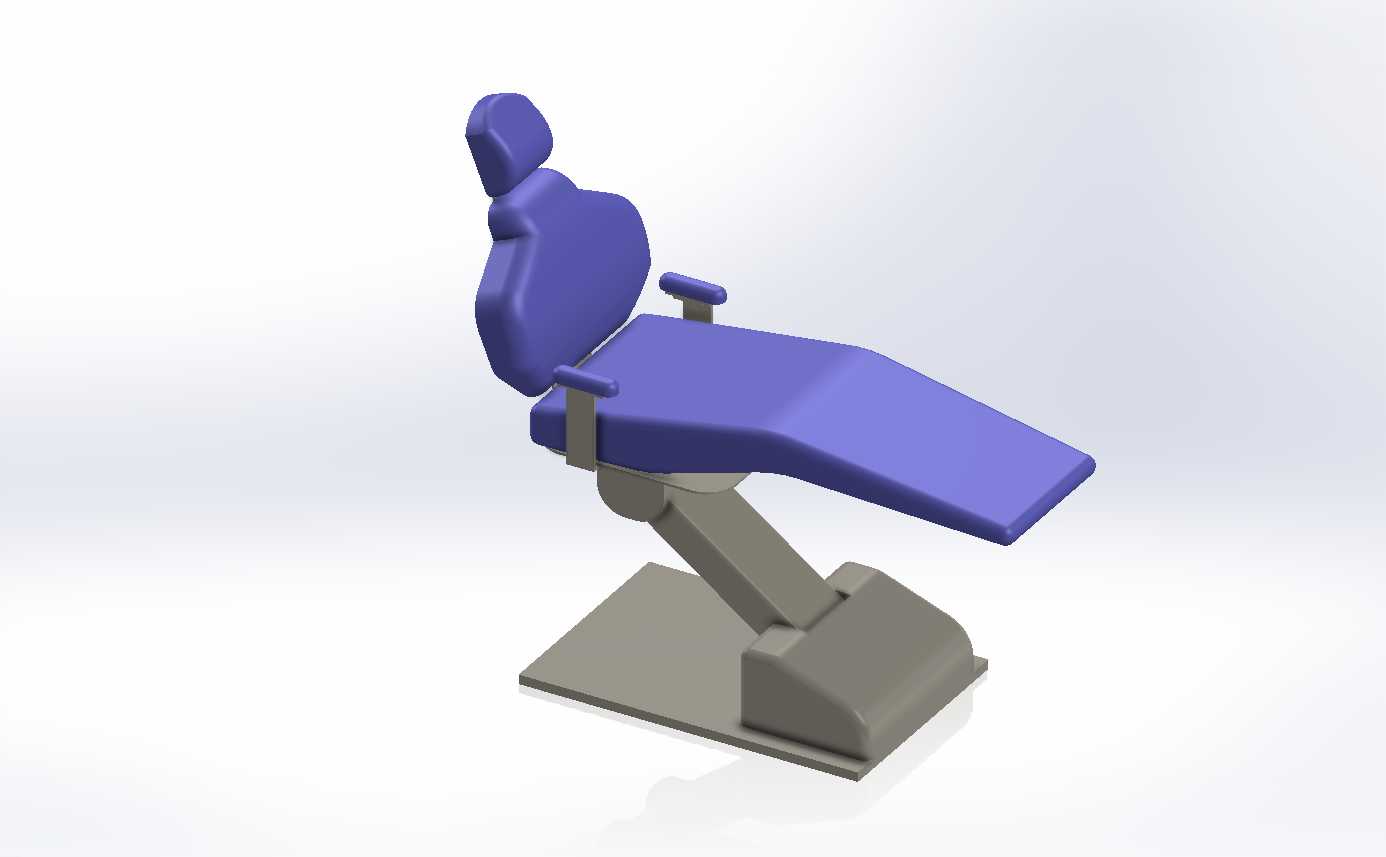

　　从实际诊室使用来看，牙科椅并不是普通休闲躺椅。患者需要在半卧、仰卧和小幅起身等姿态之间切换，医生则通常位于椅位侧方或后方，借助牙科灯、手机管线、痰盂、器械盘和综合治疗台完成操作。椅面高度必须能够覆盖不同身高医生的工作范围，靠背倾角要满足口腔视野暴露需求，头枕位置还要适应成人与儿童头颈部支撑。模型中紫色软包部分对应坐垫、腿托、靠背和头枕，整体形成连续的人体支撑面；灰色部分对应底座、升降支臂、扶手支架和机械连接区域，明确区分了外观包覆件与承载结构件。

　　设计思路上，椅体采用低位宽底座加斜向支撑臂的布置方式。底座面积较大，可在地面形成稳定支撑边界，降低患者上下椅或靠背后仰时的倾覆风险；斜向支臂将椅面抬离地面，为椅下足部、医生座椅移动以及脚踏控制装置预留空间。靠背与坐垫之间采用过渡连接，腿托向前延伸，使患者小腿能够获得支撑，避免长时间仰卧时膝部悬空。头枕相对靠背独立隆起，可承担颈后和头部定位，在牙科治疗中帮助患者保持张口角度并减少颈部肌肉负担。两侧扶手位置简洁，既方便患者落座和起身时扶持，又不会过度侵占医生靠近患者头侧的操作空间。

　　在功能特性方面，这类椅位通常需要实现整体升降、靠背俯仰、椅身水平位调整以及头枕角度或高度调节。升降动作多由电动推杆或液压驱动单元完成，机构隐藏在支臂和底座护罩内；俯仰运动则要求靠背与坐垫之间保持合理联动，避免患者身体在姿态变化时发生明显滑移。三维结构中可见的支臂折线外形，正是为了在有限包络内容纳驱动件、铰链轴和加强筋，同时保证椅面在最低位时能够下降到适合患者落座的高度，在最高位时又能让医生以自然手臂姿势进行口腔操作。

　　外形尺寸与安装边界需要结合诊室条件综合考虑。整机落地投影主要由底座决定，椅面展开后，腿托前端会向前伸出较长距离，靠背放倒后向后占用额外空间，因此设备后方不能紧贴墙面或柜体贴满布置；两侧则需预留医生、助手和器械台的活动区域。椅位最低高度应考虑老年患者、儿童及行动不便者上下椅的便利性，最高工作高度应与医生肘部、器械盘和牙科灯照射范围相匹配。底座前端造型通常带有倒角或斜面，以减少医生脚尖靠近椅位时的干涉，这一点在诊室狭小、四手操作频繁的场景中尤为重要。

　　软包部分的建模重点在于连续曲面和分段支撑。坐垫前缘不宜形成过硬棱角，以免压迫大腿后侧；靠背应在胸背区域提供支撑，同时在腰背部保持适度贴合；头枕需要较小而明确的支撑面，便于调整头部姿态。扶手高度不宜过高，否则会阻挡患者侧身入座，也会影响医生从侧方接近口腔区域。底座护罩则承担安全防护作用，将运动铰链、驱动杆和线路遮盖在内部，表面过渡应平滑，避免清洁死角，因为牙科诊室对消毒擦拭、污物控制和地面冲洗有较高要求。

　　从结构工程角度看，该模型可进一步拆分为地面固定或配重底座、主支撑焊接架、升降驱动组件、靠背铰链组件、头枕调节组件、软包内衬及外罩护板。承载框架需要重点校核患者体重动态加载、靠背后仰时的弯矩、扶手侧向推力以及底座抗倾覆稳定性。驱动件选型时要关注行程、推力、自锁能力和最低安装高度；铰链处则要考虑轴套耐磨、间隙控制和维护便利性。线路若集成在椅身内部，应与运动件保持安全距离，并在转折处设置固定与防护，避免反复俯仰造成磨损。

　　在诊室布局中，牙科椅还需与综合治疗台、口腔灯、观片灯、痰盂、三用枪、高速手机管路、负压抽吸系统以及医生座椅协同。椅身底座位置决定了管线接口和地箱的相对关系，椅面旋转或固定方向会影响助手传递器械的路径。若用于教学或方案展示，该结构能够直观说明患者支撑面、医护操作区和设备运动包络之间的关系；若用于产品开发，则可在此基础上继续补充电动推杆、铰链轴、锁紧旋钮、软包厚度和钣金骨架等细节，使外观造型与机构运动同时得到验证。整体而言，该牙科诊疗椅结构兼顾了医用承载、姿态调节、诊室空间利用和清洁维护需求，是口腔门诊设备中具有代表性的机电一体化座椅方案。
