医用分段式诊查床Ritter222结构设计

　　这款诊查椅的三维结构围绕基层门诊、综合医院查体室与社区卫生服务中心的日常接诊流程搭建，整体采用固定式底座加双段软垫台面的布局，没有配置复杂的电动抬升机构，核心目标是在常规体格检查、外科初诊、骨科查体等场景下提供稳定、易清洁、维护成本低的承载平台。

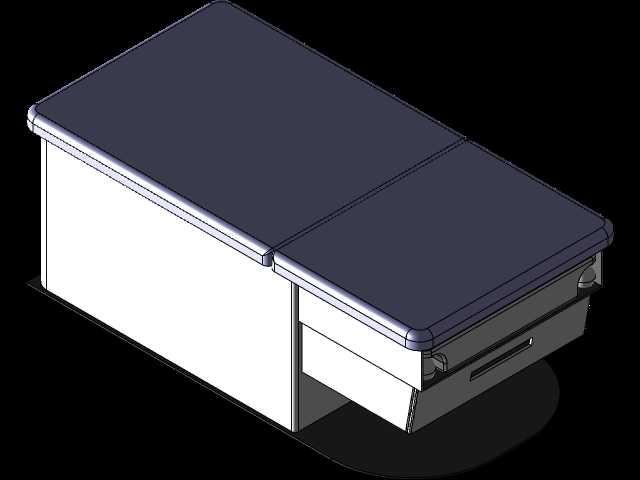

　　从台面分区来看，软垫被拆分为前后两块独立模块，前段对应患者下肢摆放区域，后段覆盖躯干与头肩位置，两段垫体之间预留清晰的拼接缝。这种拆分并非单纯的外观分块：一方面软垫外包覆层需要频繁擦拭消毒，分块后单块垫体的包覆成型、后期更换都更方便，某一段出现表皮破损或海绵塌陷时不必整体更换台面；另一方面缝隙位置恰好对应患者坐起、翻身时的弯折受力区，能减少整张软垫在长期受压后出现的整体起拱、边角开胶问题。垫体边缘做了小圆角过渡，没有尖锐棱角，既避免医护人员搀扶患者时磕碰，也让消毒湿巾擦拭时不会在直角缝隙处残留污渍。

　　下部柜体是整个设备的主要承载与储物单元，主体为封闭箱型焊接/钣金折弯结构，侧壁形成连续的承力面，患者上下床时侧向倚靠、按压台面边缘，载荷可以直接通过垫体下方的承托板传递到柜体侧板，再落地到底座。柜体朝向操作者的一侧设置抽屉式储物空间，抽屉面板与柜体正面齐平，拉手采用内嵌式窄槽结构，不会突出于设备外轮廓——诊室内部过道宽度通常有限，外凸拉手很容易在推治疗车、过往人员走动时勾挂衣物或输液管路，内嵌设计能把这类干涉风险降到最低。抽屉内部可放置一次性检查单、压舌板、消毒棉球、手套等高频查体耗材，医护在接诊过程中转身即可取放，不用频繁离开诊位往返储物柜。

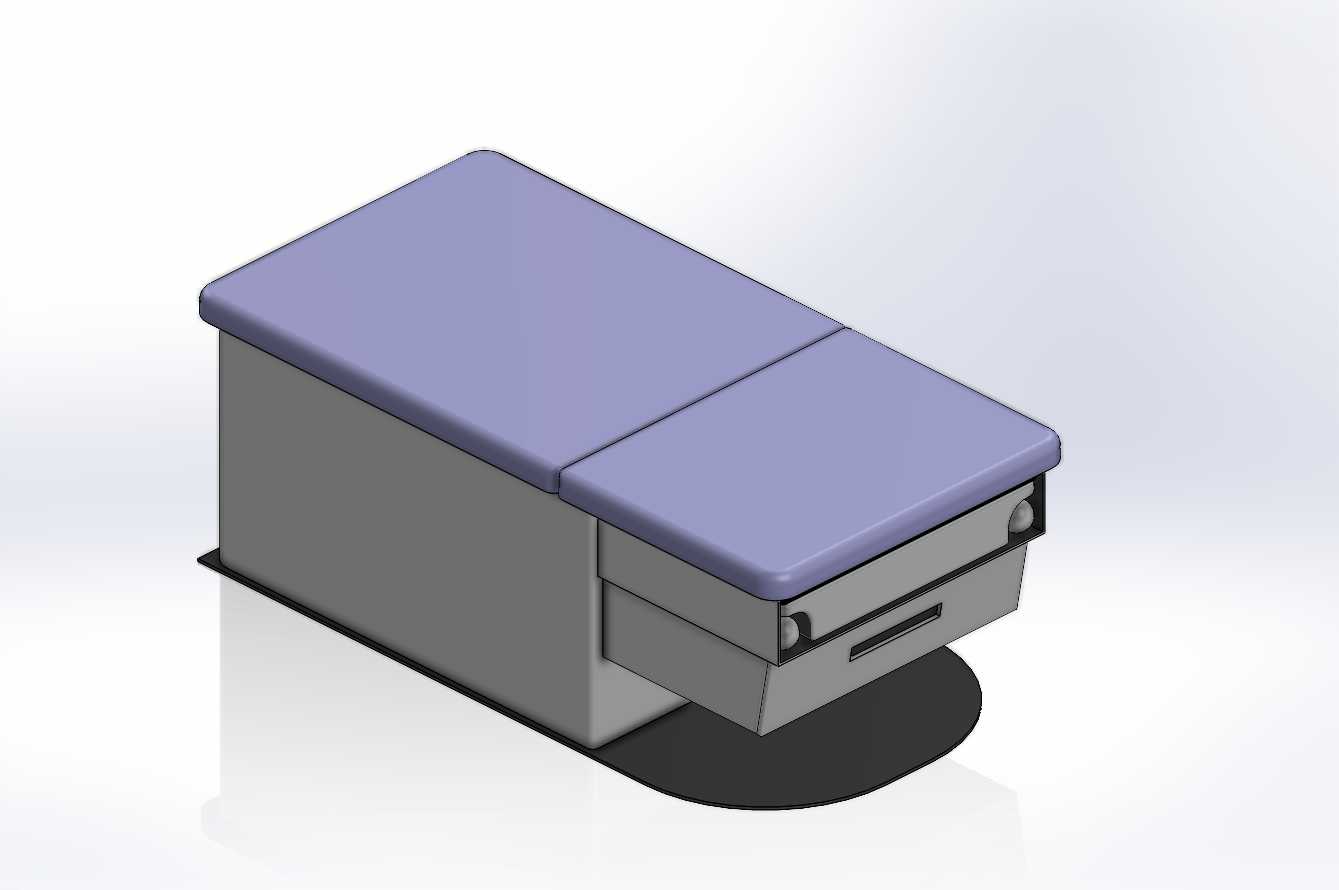

　　底部采用整块椭圆形落地底盘，底盘轮廓向柜体四周小幅外伸，超出柜体侧壁的投影范围。这个设计首先解决的是固定式诊查床的抗倾覆问题：患者坐上床面时往往会先坐在台面边缘，此时载荷偏心距较大，外伸底盘把支撑边界向外拓展，整机的倾覆力矩抵抗能力明显优于仅靠柜体四角支脚落地的结构；同时整块底盘没有分立支脚，地面不存在多处支脚形成的卫生死角，清扫拖地时可以一次性擦过底盘周边，适配医疗场所每日多次清洁消杀的要求。底盘与地面接触区域可预留防滑垫安装位，避免患者借力上下床时整机出现滑移。

　　建模过程中需要重点把控几处装配边界：软垫与下方承托板之间要保留包覆层厚度的装配余量，两块软垫对接处预留少量间隙补偿海绵外包面料的厚度公差，避免装配后垫体相互挤压出现翘边；抽屉滑轨的安装位置要与柜体内侧的加强筋错开，滑轨选型需承受抽屉满载耗材加上频繁抽拉的动载，抽屉拉出极限位置不能超出底盘外轮廓，防止全开状态下过道通行受阻；柜体底部与底盘连接的紧固件要布置在受力主梁位置，不能直接固定在薄钣金面板上，否则长期承受患者上下床的冲击载荷容易出现连接孔撕裂。

　　尺寸布局上，台面高度参考常规诊查床的落座与上下床便利性设定，既保证患者抬脚即可坐上，也让医护站立进行腹部触诊、腰部检查时无需过度弯腰；台面总长度覆盖成年患者平躺时从头到小腿的支撑范围，宽度留出患者侧卧、翻身的操作余量，两侧边缘到柜体侧壁的距离控制在软垫悬伸合理范围内，避免垫体边缘长期悬空受压变形。整机外轮廓所有突出物都控制在底盘投影边界以内，安装时只需在诊室地面留出大于底盘长宽的平整区域，后方靠墙布置时预留柜体背板与墙面的少量间隙即可，不需要额外的地面固定或地脚螺栓，搬迁、调整诊室布局时可整体移位。

　　结构细节上，柜体所有外露钣金棱边都做折边钝处理，软垫面料选用耐消毒液擦拭的医用级人造革，内部海绵采用偏硬的高密度配方，避免患者平躺时局部过度下陷影响查体触诊的手感。整体没有外露的管线、传动部件，既降低了故障点，也消除了夹手、积污的隐患，非常适合门诊高频次、长时间连续使用的工况。
