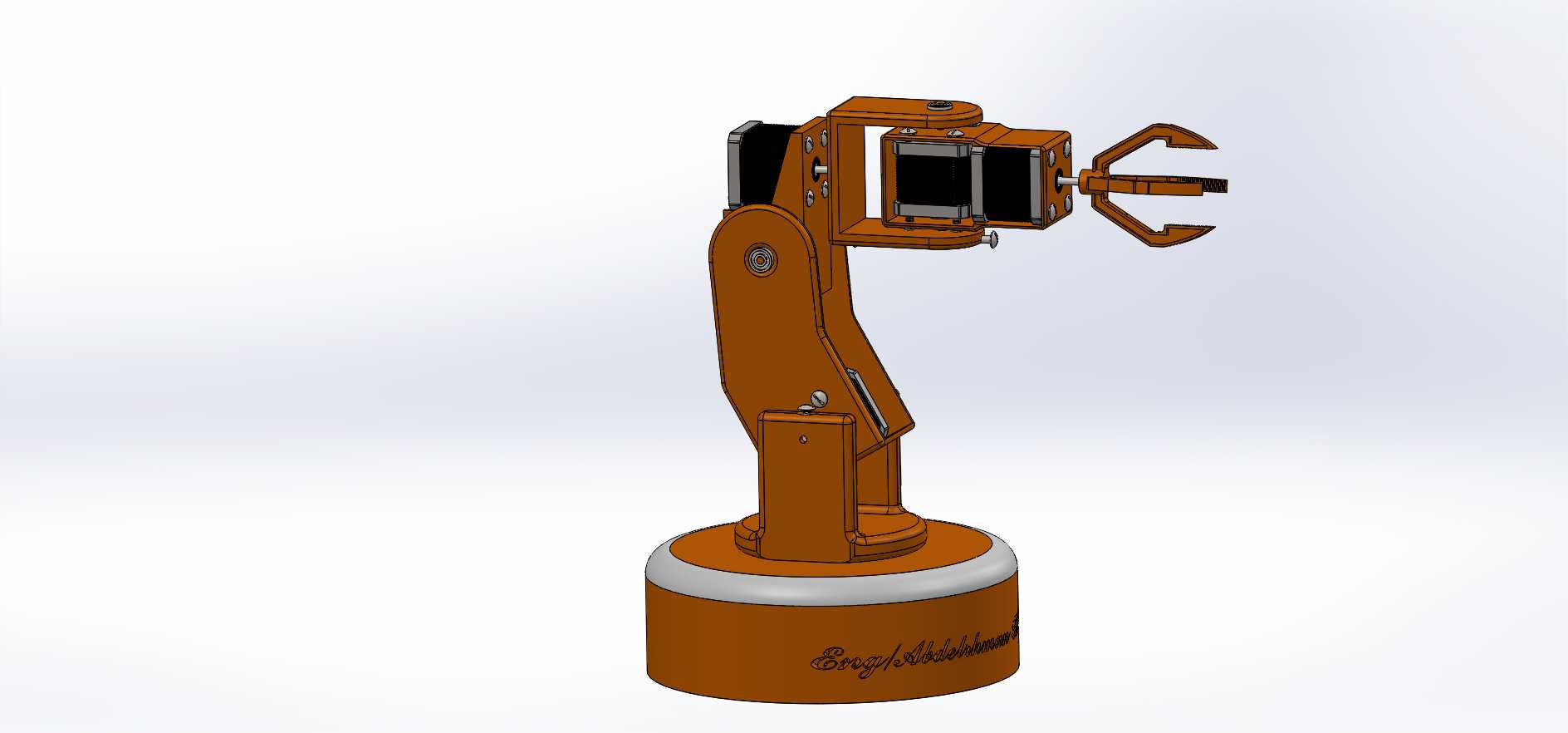

六轴桌面教学机械臂结构设计

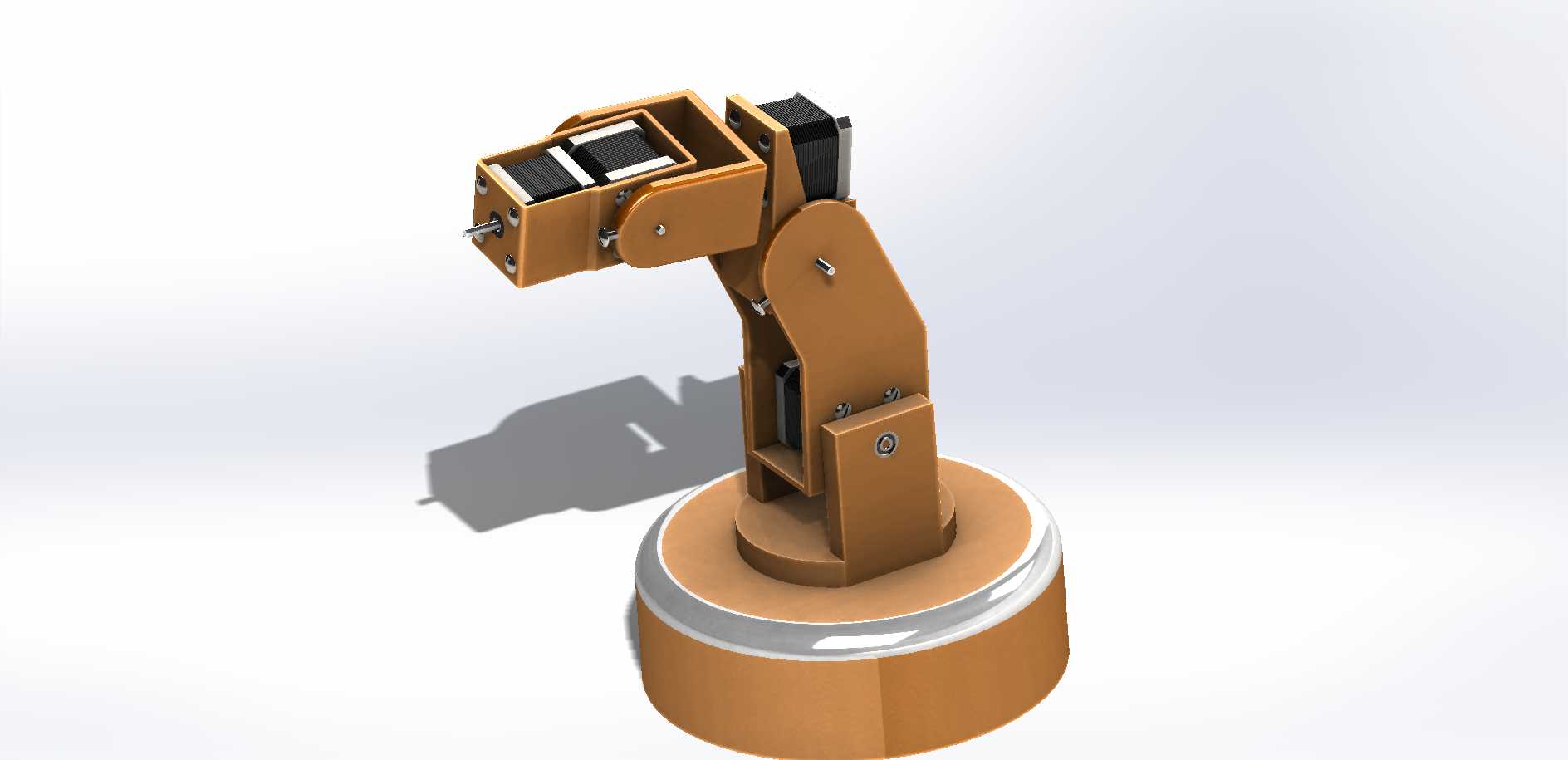

　　该结构围绕桌面级六自由度操作臂展开，底座采用圆柱回转座形式，承担整机支撑、首轴旋转与线缆收纳功能。底座外径按小型工作台布置边界控制，底部可通过沉孔或压板固定在实验台、装配工位或展示平台上；底座内部预留驱动元件、减速件和走线空间，外侧保留环形装饰与标识区域，但工程建模时重点仍在于安装面平面度、回转中心同轴度以及底座与下关节连接法兰的定位关系。

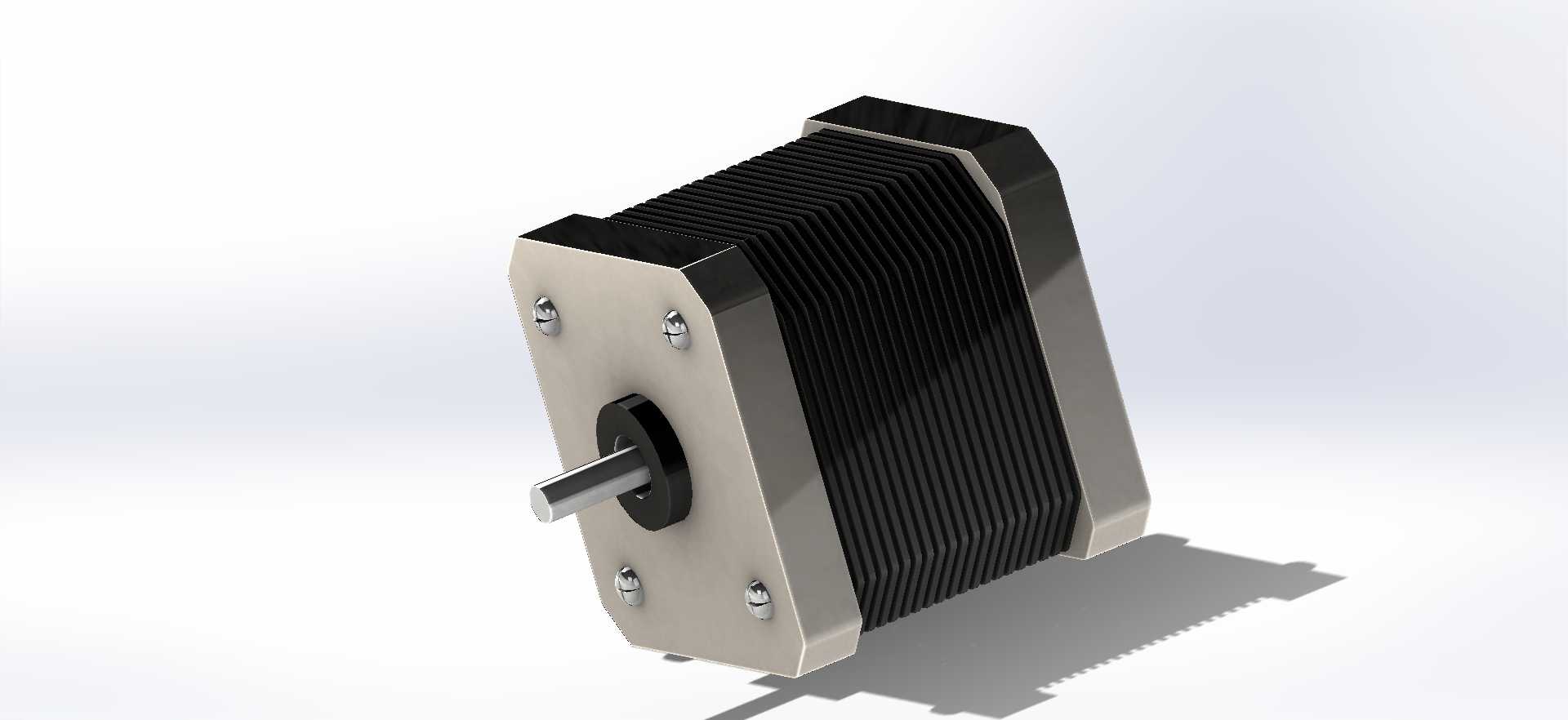

　　臂体采用串联关节布局，从底座向上依次布置腰部回转、肩部俯仰、肘部俯仰以及腕部多轴姿态调整。各关节外壳以折线形包覆结构呈现，既给内部电机、减速器、轴承和限位元件留出空间，也使外部轮廓在运动过程中减少与周边工装的干涉。大臂与小臂截面并非单纯外观件，而是按照承受弯曲载荷和扭转载荷的思路进行加厚、倒角和局部筋位处理；关节连接处设置同轴孔系、轴承座面和端盖安装面，便于在详细设计中替换不同规格的伺服驱动单元。

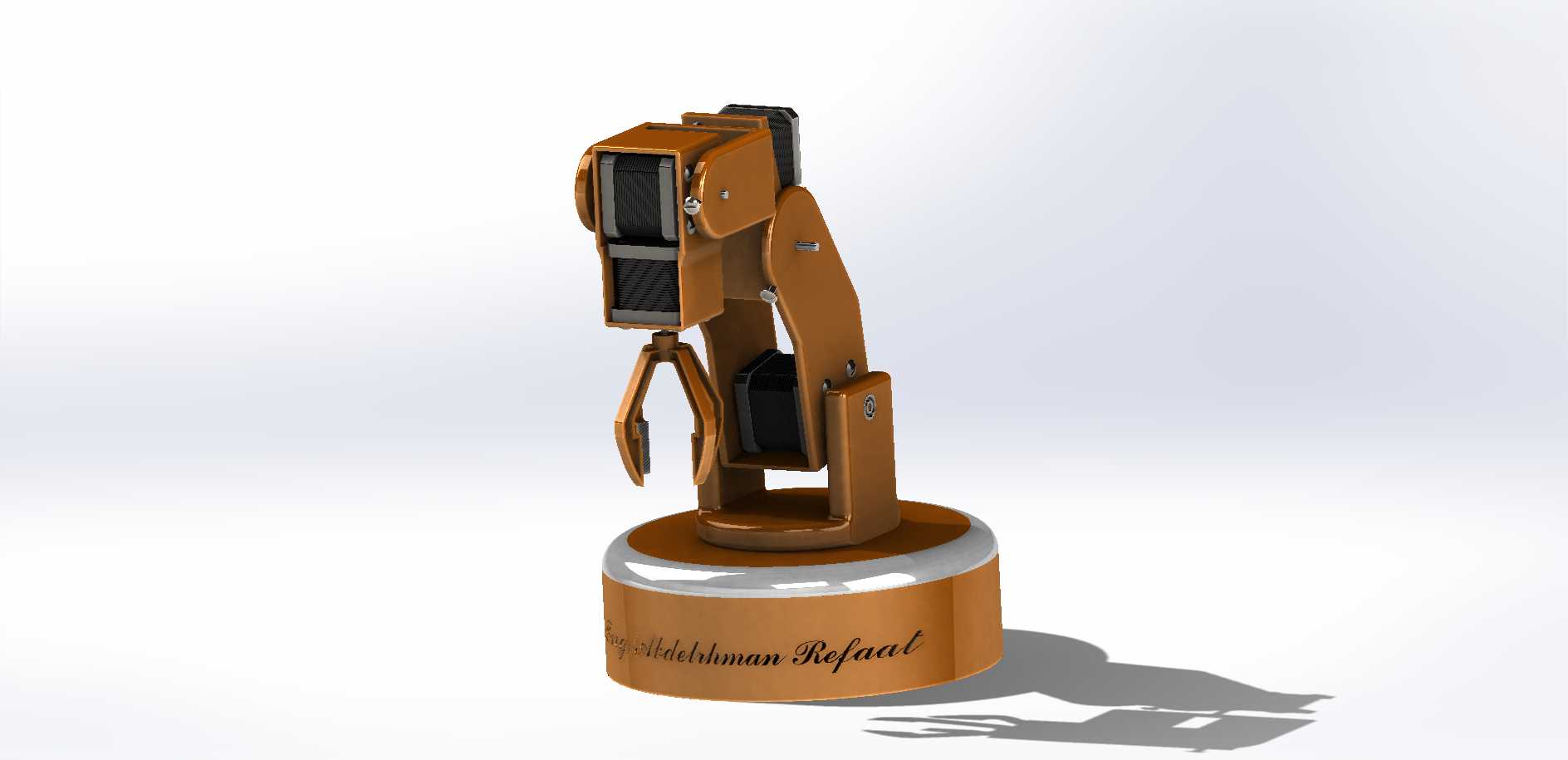

　　末端执行器为两指式夹爪，夹指呈细长弯曲形态，适合抓取小型规则零件、教学样块、轻型工艺件或3D打印试样。夹爪根部与腕部法兰连接，腕部关节可改变夹取方向，使末端在有限空间内完成侧向取放、翻转对位和姿态调整。对于教学场景，该结构可用于演示运动学正逆解、关节坐标变换、末端轨迹规划和抓取节拍分析；对于轻型自动化场景，可将其布置在电子元件分拣、实验室样品转运、小零件上下料或视觉识别抓取工位中，作为低速、轻载、可重复定位的操作单元。

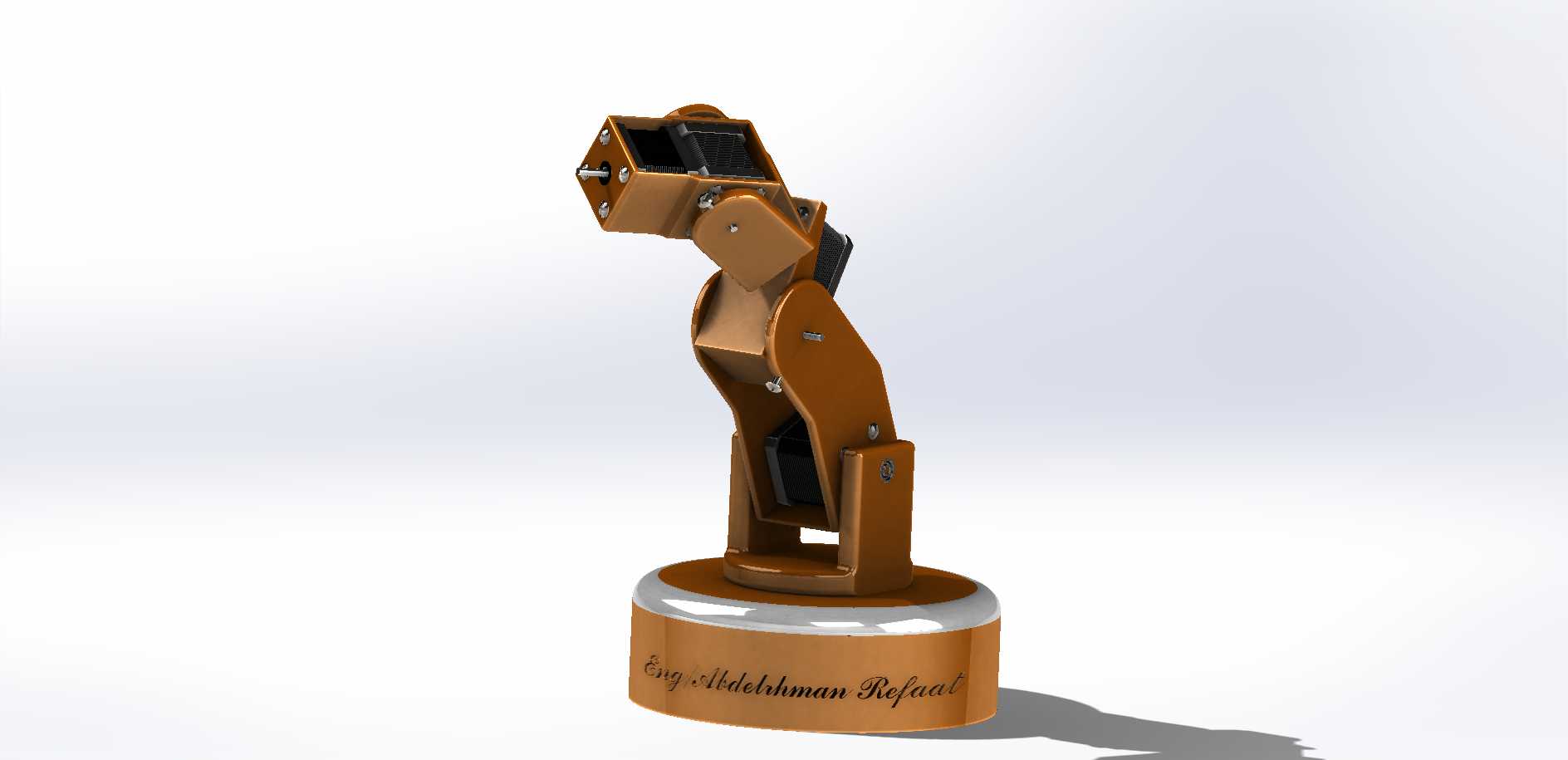

　　设计思路上，模型没有追求大型工业机器人的高负载参数，而是强调结构完整性与可展示性。每个关节均保留明显的旋转轴线和包覆壳体，底座、臂杆、腕部和夹爪之间的层级关系清晰，适合在三维环境中进行爆炸视图、装配关系检查和运动干涉验证。外形尺寸方面，整机高度控制在桌面设备范围内，底座直径大于臂体宽度，以保证静止和低速动作时的稳定性；机械臂伸展后，末端工作范围覆盖底座前方和侧上方区域，后方则应预留维护与线缆弯曲空间。安装时需保证工作台面具有足够刚性，底座固定孔与台面支撑区域对齐，避免臂体完全伸展时出现倾覆趋势。

　　从结构细节看，关节外壳之间存在重叠防护边，可在相对转动时遮挡内部传动件，同时降低人员触碰运动部件的风险。臂杆侧面预留螺钉连接和检修开口位置，便于装配时固定内部支架，也方便后期维护时拆检驱动模块。夹爪部分采用对称指体设计，两指围绕中心开合，抓取中心尽量与腕部轴线保持一致，这样在规划末端路径时，坐标补偿关系更简单，夹取不同宽度工件时也更容易估算开合行程。

　　在实际应用中，这类机械臂通常不承担重型焊接或铸造工况，而面向轻载、短节拍、多演示的任务。若用于教学，可将各关节作为独立运动轴讲解伺服控制、减速器选型、轴承支承和线缆走向；若用于自动化验证，可在末端增加真空吸盘、柔性指套或视觉相机，将夹爪替换为适配具体工件的执行器。建模时需要重点核对关节极限角度，尤其是肩部与肘部在大臂折叠、小臂回收时的壳体间隙；腕部密集关节在连续翻转时，还要检查内部线缆最小弯曲半径和外部轮廓的碰撞边界。

　　整机造型紧凑，底座稳重，臂段层次明确，末端夹爪具有直观的操作识别度。它既可以作为机器人结构课程的三维演示对象，也可作为轻型自动化单元的概念样机，用于评估工作台占地、臂展范围、关节布置和末端执行器形式之间的匹配关系。
