CA6140车床配套气流扰流导流板结构

　　这款扰流导流构件的开发初衷，源自普通卧式车床切削区域气流组织紊乱的现场痛点：CA6140系列车床在高速车削加工过程中，主轴带动卡盘、工件高速旋转会在切削腔周边形成裹挟细碎切屑、切削油雾的不规则旋流，常规平直挡板仅能实现硬质切屑的被动遮挡，无法对紊乱气流进行导向梳理，油雾容易从机床操作侧缝隙溢出扩散到车间环境，细碎的磨屑也会随气流沉积在导轨面、操作手柄周边，既增加了日常设备清理的维护工作量，长期积累的油雾切屑混合物还会加剧导轨防护层的磨损，拖板移动时的阻尼一致性也会受异物侵入影响出现波动。

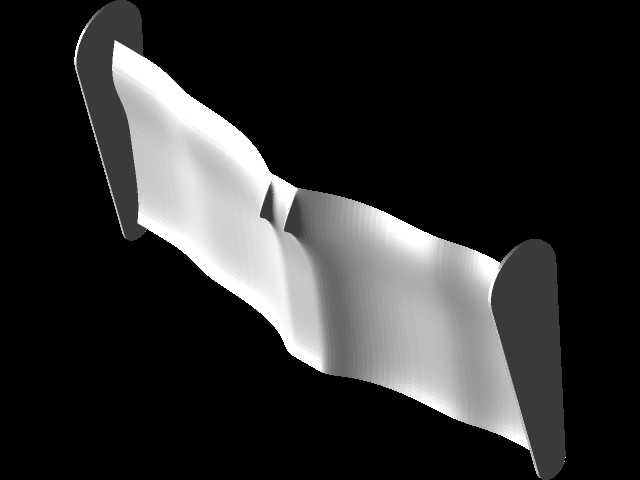

　　从结构形态上看，该构件没有采用常规挡板的等厚平直折弯造型，整体为连续变曲率的扭曲曲面构型，两端设置带安装孔位的平直固定端板，中间工作段沿气流轴向呈渐进式扭转过渡，曲面的扭转角度并非随意设定：靠近机床切削腔入口侧的曲面段曲率更平缓，主要作用是承接主轴旋转带出的正向旋流，避免气流直面刚性挡板形成局部涡流反弹；中段曲面的扭转斜率逐步提升，对裹挟切屑的气流施加持续的导向切向力，让原本无序扩散的气流沿预设的排屑风道方向转向，气流中的固态切屑在曲面导向过程中会因惯性碰撞失去动能，沿曲面下段滑落至机床排屑槽内；靠近排屑出口侧的曲面段曲率再次收缓，避免导向后的气流在出口位置形成节流啸叫，同时让分离切屑后的低速气流平稳汇入机床配套的油雾收集通道。

　　安装边界层面，两端固定端板的孔位间距完全匹配CA6140车床切削腔内侧的原有安装螺柱位置，不需要在机床床身上额外钻孔攻丝，替换原有简易防护挡板时可以直接对位锁附，构件整体的外轮廓宽度严格控制在车床中拖板的最大行程安全边界以外，哪怕拖板带动刀架移动到最靠近主轴的极限加工位置，刀架、装夹的车刀刀柄以及不同长度的工件外伸段都不会和扰流板曲面发生运动干涉。曲面和床身内壁之间预留了均匀的12mm间隙，既不会因为间隙过大出现气流旁通逃逸，也不会因为间隙过小，在机床运行产生热变形时出现曲面和床身剐蹭异响。

　　设计过程中针对流场特性做了多轮迭代调整：最初的方案采用单一大曲率弧面，台架测试时发现气流碰到弧面后会在挡板背侧形成大范围负压区，反而会把周边悬浮的油雾抽吸到操作侧；调整为连续变曲率扭曲曲面后，气流沿曲面流动时会形成稳定的附壁效应，整个流道内的压力梯度分布平缓，没有出现局部流速骤升或者涡流滞止的区域。构件的壁厚选取兼顾了刚性和轻量化需求，采用薄钢板弯折成型时，曲面自身的扭曲构型就形成了类似加强筋的结构刚度，不需要额外焊接加强筋，高速气流持续冲击下也不会出现板面振颤，避免振颤产生的附加噪音叠加到机床运行噪声中。

　　实际装车验证的工况覆盖了CA6140常见的加工场景：粗车45号钢外圆时，高速甩出的带状切屑碰到扰流曲面后会被顺畅导向排屑器，不再出现切屑飞溅到操作台面的情况；精车有色金属工件使用喷雾冷却时，油雾随气流沿曲面导向后，绝大部分被导入油雾收集装置，操作位周边的油雾沉降量相比装平直挡板时下降明显；即使是加工铸铁产生的细碎粉尘，气流携带粉尘经过曲面时，粉尘也会在离心作用下被甩向曲面壁面，聚集后沿壁面滑落，不会随气流扩散到车间空气中。该构件除了适配普通车床切削腔的流场整理，同样可以移植到其他存在旋转件诱发紊乱气流的设备腔体中，只要对应调整两端安装孔位的间距和曲面的扭转角度，就可以匹配不同规格设备的安装边界，作为气流导向、物料分离的功能结构使用，曲面的光滑过渡形态也不存在清洁死角，日常维护时擦拭表面积聚的油泥污渍非常方便，没有容易卡滞切屑的狭窄缝隙。
