四缸发动机排气歧管结构设计

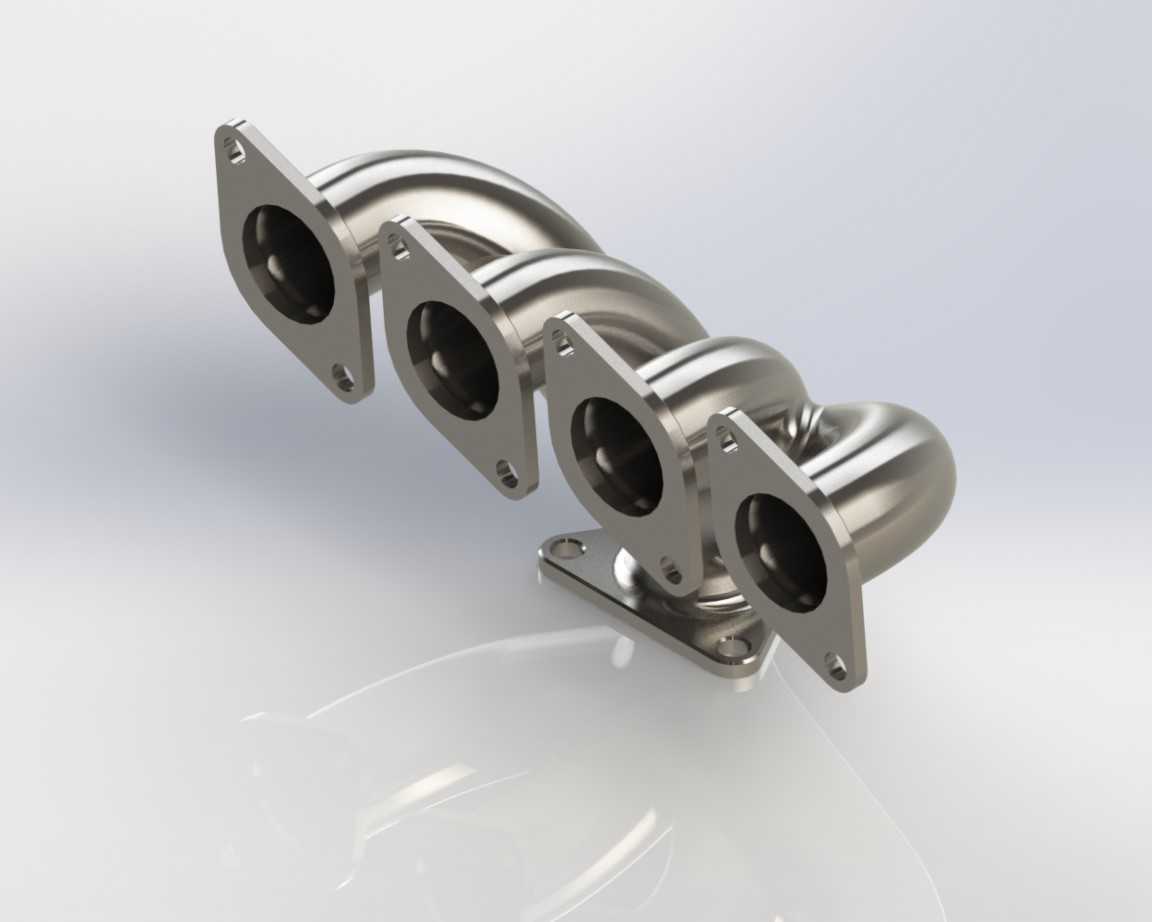

　　这款排气歧管的设计，首先要匹配直列四缸发动机的缸盖排气口布局，四个进气法兰分别对应四个气缸的排气出口，每个法兰上设置两个对称布置的安装螺栓孔，孔位公差严格控制在±0.1mm范围内，保证和缸盖排气侧的安装面完全贴合，避免高温高压废气泄漏。法兰面的平面度要求控制在0.05mm以内，安装时配合金属复合密封垫片，能够承受排气行程中最高近千度的废气冲刷，同时抵消发动机冷启动到全负荷工况下的热变形量，防止长期使用后出现密封失效、螺栓松动的问题。

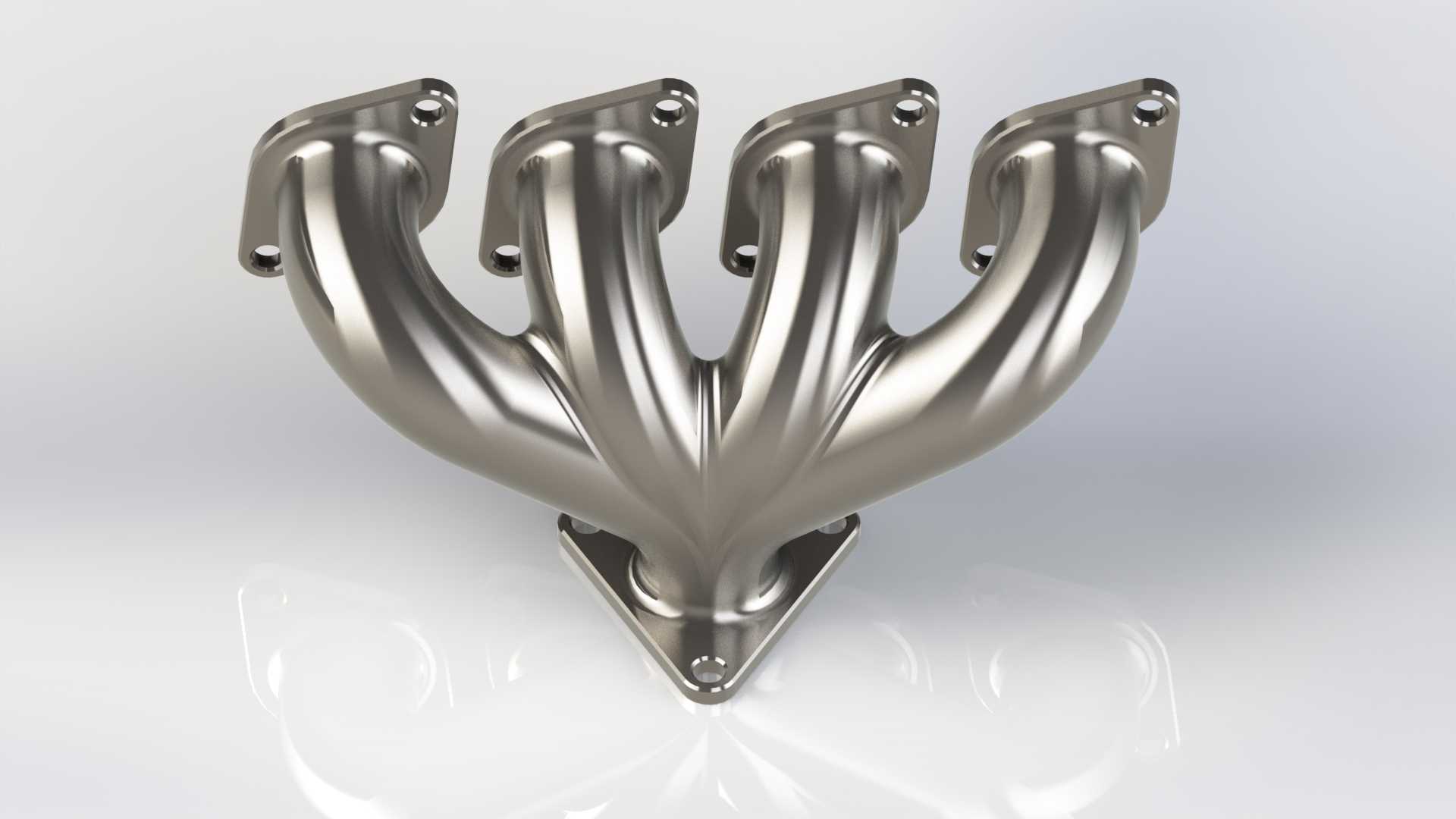

　　从管路走向来看，四个支管采用等长优化设计，每段支管的弯曲曲率经过反复调整，既避免各缸排气脉冲出现相互干涉的问题，保证排气顺畅度，降低排气背压，又能在有限的发动机舱布置空间内，避开周边的发电机、空调压缩机、转向助力泵等附件，同时预留足够的散热间隙，防止高温辐射导致周边橡胶管路、线束过早老化。支管的壁厚设计为4mm，采用等壁厚结构，既保证高温下的结构强度，避免长期热循环出现开裂变形，又不会过度增加整体重量，符合发动机轻量化的设计要求。

　　底部的总出口法兰用于连接下游的三元催化器或者排气前段管，法兰上的安装孔位和密封面结构，匹配主流的乘用车排气系统连接尺寸，安装面同样做平面度处理，保证密封可靠性。整个歧管的安装边界充分考虑了发动机整机的布置需求，整体外轮廓没有超出缸盖排气侧的设计边界，在发动机吊装入舱的过程中不会和舱内的纵梁、防火墙等结构发生干涉，后期维护时拆卸螺栓也预留了足够的扳手操作空间，不需要拆解周边其他附件就能完成歧管的更换作业。

　　在实际使用场景中，这类排气歧管主要搭载于1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压汽油机上，作用是将每个气缸燃烧后排出的高温废气有序汇集，输送到后续的排气后处理装置中，同时通过管路的长度和曲率设计，利用排气脉冲效应提升气缸的扫气效率，间接提升发动机的充气效率，对发动机的动力输出、燃油经济性都有直接影响。设计过程中还考虑了热胀冷缩的补偿量，支管的弯曲段预留了一定的形变余量，当歧管在高温下出现热伸长时，应力能够通过弯曲段的微量形变释放，避免在法兰连接位置出现应力集中，导致歧管开裂或者螺栓断裂的故障。

　　建模过程中，所有的管路过渡位置都采用大圆角顺滑过渡，没有出现直角转折或者截面突变的结构，一方面减少排气气流的阻力，降低排气噪音，另一方面也避免应力集中点的出现，提升零件的抗疲劳寿命。每个法兰的螺栓孔周边都做了局部加厚处理，分散螺栓拧紧时的压应力，防止长期使用后法兰面出现压溃变形。整个模型的结构完全按照量产零件的设计标准构建，所有的安装尺寸、管路曲率、壁厚参数都可以直接作为开模或者机加工的参考依据，也可以用于发动机总成的装配干涉检查、排气系统流场仿真分析的基础模型使用。
