工业车间集尘除尘旋风分离装置

　　这套装置面向机械加工车间、打磨工位、木工裁切区以及局部粉体输送环节中的含尘空气治理需求，核心思路是把含尘气流引入锥段后利用离心沉降完成粗颗粒分离，再配合后段过滤或排风路径降低粉尘外逸。现场布置时，它通常不作为孤立设备存在，而是与吸尘罩、支管、风机、集尘桶以及检修平台共同组成局部排风系统。

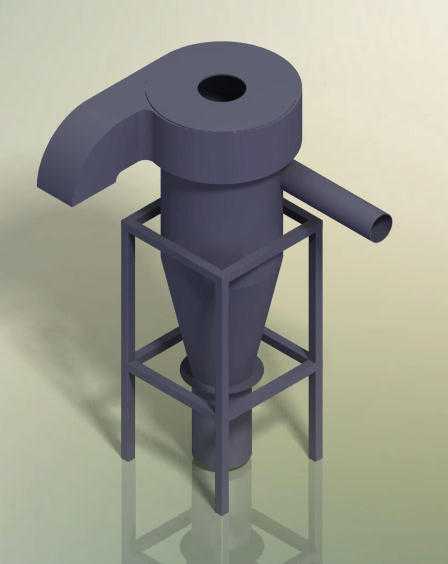

　　从结构组成看，模型包含前端圆形进风法兰、筒体、锥形分离段、顶部或侧向排气通道、下部集尘过渡段以及外部型钢支撑框架。前端法兰保留了均布螺栓孔，用于与风管或吸尘罩连接，孔位分布按常规法兰连接习惯布置，便于在三维布局中校核螺栓装配空间。筒体与锥段采用平滑过渡，避免含尘气流在变径位置形成明显涡流死区；锥段向下收束，使被离心力甩向壁面的颗粒沿内壁滑落，最终进入下部收集区域。

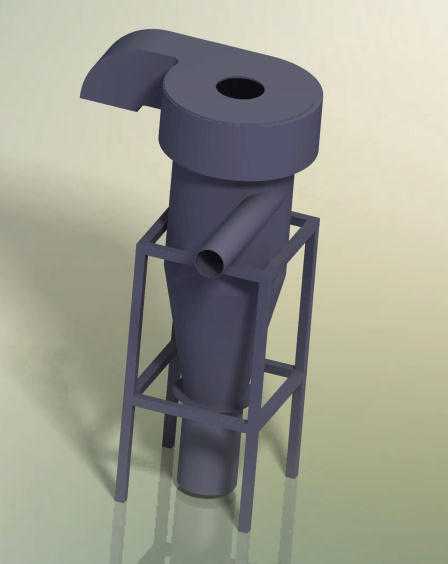

　　机架部分采用矩形钢管焊接框架的表达方式，四根主立柱与横向连杆形成稳定边界，斜向和水平支撑用于承受设备自重、振动以及风管连接带来的附加载荷。框架并非简单包裹外形，而是围绕筒体、锥段和排气段设置支撑点，使设备在吊装、检修和日常运行时具有明确的受力路径。实际工程中，框架立柱底部需要与预埋钢板或膨胀螺栓固定，若安装在楼板上，还应复核楼面载荷与振动传递；若布置在室外，则要补充防腐、防雨和检修爬梯等细节。

　　尺寸边界上，该装置整体高度约五英尺，对应的有效覆盖和布置空间可按一米见方的作业区域进行初步规划。这个尺度适合单工位或小范围多工位集中除尘，设备占地不大，但周围仍需预留风管接入、集尘桶抽换、观察门开启以及人员巡检通道。三维建模时不能只看主体外形，前端法兰外侧应留出螺栓拧紧空间，锥段下方要保证集尘容器拆卸高度，排气段与风机或后端管道连接时也要避免急弯，否则会明显增加系统阻力。

　　在用途层面，这类旋风式集尘结构对木屑、金属切屑、砂尘、塑料颗粒等比重较大的粗颗粒具有较好的预分离效果。含尘空气从切线或近似切线方向进入筒体后，气流在筒锥内部旋转，颗粒在离心作用下向壁面移动并失去动能，沿锥壁下滑至灰斗；相对洁净的气流则通过中心排气通道进入后段。若处理微细粉尘，单靠旋风分离往往不能满足排放要求，需要在后段增加滤筒、布袋或其他过滤单元，因此该模型也可作为除尘系统前段预处理器进行方案布置。

　　建模过程中需要重点关注几处工程细节。其一是筒体与锥段的同轴关系，偏心会破坏气流组织，也会造成支架受力不均；其二是进风口位置与内部导流方向，接口角度直接影响旋转流场是否能够稳定建立；其三是下部排尘口与集尘桶的密封，漏风会降低沉降效率并造成二次扬尘；其四是框架与筒体之间的支撑接触，不能只在视觉上贴合，应在实际设计中设置抱箍、支座或焊接垫板，把载荷可靠传递到机架。

　　对于设备选型人员，该结构适合在方案阶段用来验证车间管线走向、设备占位和维护空间。筒体直径、锥段长度、进风口面积、排气管直径以及风机风量之间存在匹配关系，不能仅凭外形缩放使用。若风量过大而筒体截面不足，阻力会升高，颗粒还可能被气流重新夹带；若风量过小，则离心力不足，粗颗粒分离效果下降。现场应用时，还应根据粉尘粒径、密度、浓度和工位数量确定是否需要多级处理。

　　从三维结构表达来看，模型把主体流道、外部框架和连接法兰都进行了实体化呈现，能够用于装配干涉检查、工位布局演示以及除尘系统原理沟通。框架杆件的交叉位置、筒体穿框关系和端部法兰朝向都比较直观，设计人员可在此基础上补充壁厚、焊缝、加强筋、检修门、压差表接口和支腿底板等制造信息。整体而言，它不是单纯的外观造型，而是围绕局部粉尘收集、粗颗粒预分离和车间安装边界建立的机械结构方案，适合在环保除尘、机床加工配套和工位通风改造中作为前期设计参考。
