移动式13加仑1HP工业集尘设备结构设计

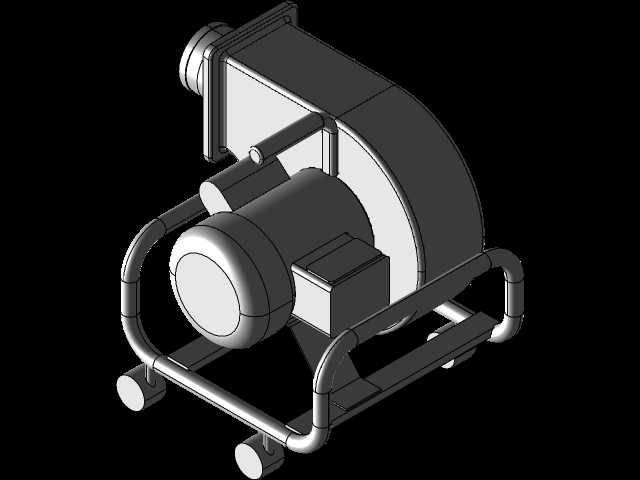

　　在港口散货中转、小型机加工车间、建材切割工位这类存在持续性浮尘、颗粒碎屑产生的作业场景中，这类13加仑容量的小型移动式集尘设备是工位级粉尘治理的常用配置，区别于大型中央除尘系统的固定管路布局，这类带脚轮的独立集尘单元可以灵活跟随作业点位移动，不需要提前布设复杂的通风管路，对于零散作业点、临时加工工位的粉尘收集适配性极强。从结构设计逻辑来看，整套设备采用了动力单元与集尘腔体分体布局的思路，上部的动力段集成了1HP功率的驱动电机与离心风轮，风轮进风口直接对接下部的集尘仓进气口，尽可能缩短风路长度来降低风压损耗，进气端采用大口径圆形接口，可适配不同直径的柔性吸尘软管，对接打磨头、切割罩、物料落料口等不同的产尘点位。

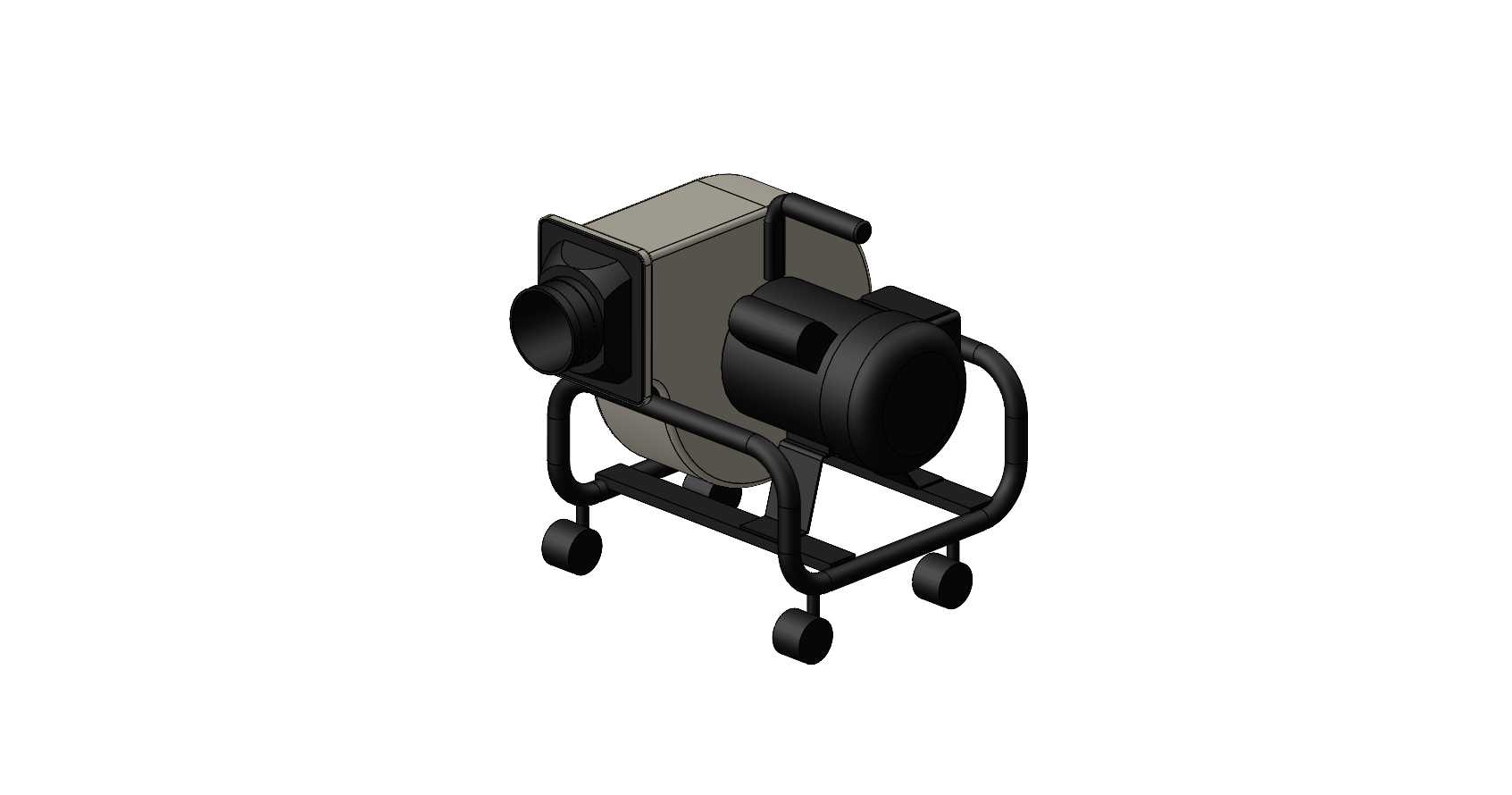

　　设备的机架采用弯管焊接的一体式框架结构，框架同时承担了动力单元固定、集尘仓限位、移动轮组安装的多重作用，框架上部设置的弧形推把符合人体工程学施力角度，作业人员推移设备时不需要过度弯腰，底部配置的四个脚轮中，两个前轮采用万向轮结构、两个后轮采用定向轮结构，在车间平整地面上转向灵活，推移时的方向稳定性也有保障，脚轮的安装高度经过匹配设计，设备底部距离地面预留了足够的过障间隙，能够轻松跨过车间地面的电缆线槽、小型门槛等凸起障碍。集尘仓采用13加仑的大容量桶体结构，桶体与上部动力段采用快拆式卡扣连接，日常清理积尘时不需要借助额外工具，掀开卡扣即可分离动力段与集尘桶，倾倒内部收集的粉尘与碎屑，桶体内部可适配过滤布袋或者前置尘隔，

　　针对不同粒径的粉尘可以更换不同过滤精度的滤材，处理普通大颗粒切削碎屑时可以使用粗滤尘隔降低风阻，处理细粒径的打磨粉尘时更换高效过滤布袋避免粉尘透过滤材再次排入车间。从安装边界尺寸来看，整套设备的横向宽度控制在小型作业通道可通行的范围内，不需要占用过大的工位存放空间，设备的进气口中心高度匹配常规作业台的产尘点高度，连接软管后不需要过度弯折管路就能对接作业点位，避免软管弯折造成的风路堵塞、吸力下降问题。设备的电机外壳采用散热筋结构设计，连续长时间运行时可以通过外壳的散热筋快速带走电机运行产生的热量，避免电机过热触发保护停机，适配车间内8小时连续作业的使用需求。在实际使用场景中，这类设备除了港口零散货运点位的撒漏粉尘收集，

　　也可用于小型木工坊的木屑收集、五金打磨工位的金属粉尘收集、仓储区域的地面浮尘清理，因为移动灵活、不需要固定安装的特性，对于多工位轮换作业的生产场景适配性远高于固定安装的除尘设备。设计过程中需要重点关注机架的承重分布，动力段重量集中在设备上部，脚轮的安装位置需要匹配整机重心，避免推移过程中出现侧翻风险，同时集尘桶与动力段的密封结构需要保证配合紧密，避免出现漏风导致的吸力损失，进气口的法兰连接位置需要设置密封胶条，保证风路的密闭性。设备外部的所有钣金边缘都做了折边钝化处理，避免作业人员推移、维护时被锋利钣金边缘划伤，电机的控制开关设置在推把附近的易操作位置，作业人员不需要弯腰就能完成设备的启停操作，提升使用过程中的操作便利性。
