皮带传动式离心通风机结构设计

　　在工业通风、车间除尘、生产工艺送风排风的场景里，离心通风机是应用频次极高的通用流体设备，这款采用皮带传动结构的离心风机，在结构设计上充分兼顾了运行稳定性、安装适配性与维护便捷性，适配多数常规工业通风、除尘系统的配套需求。从实际使用场景来看，这类风机可直接对接车间除尘系统的管路，为含尘气流的输送提供动力，也可用于生产车间的整体通风换气、生产设备的工艺送风，或是作为废气收集系统的动力源，在木工车间、五金打磨车间、小型化工生产工段都能适配，相比直联式风机，皮带传动的结构可以通过更换不同直径的皮带轮灵活调整叶轮转速，匹配不同工况下的风压、风量需求，不需要更换电机就能适配一定范围内的参数调整，工程选型时的灵活度更高。

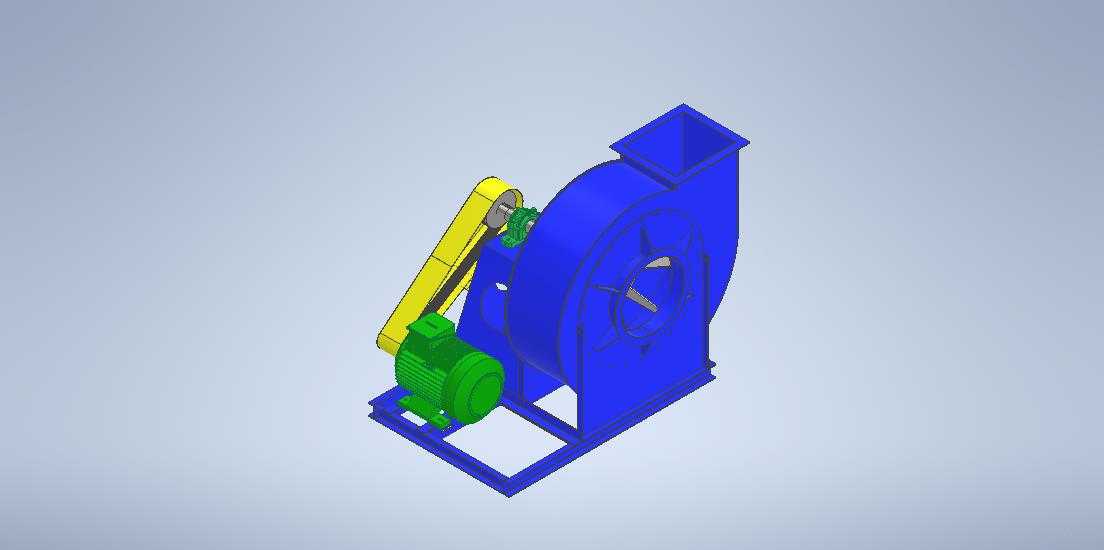

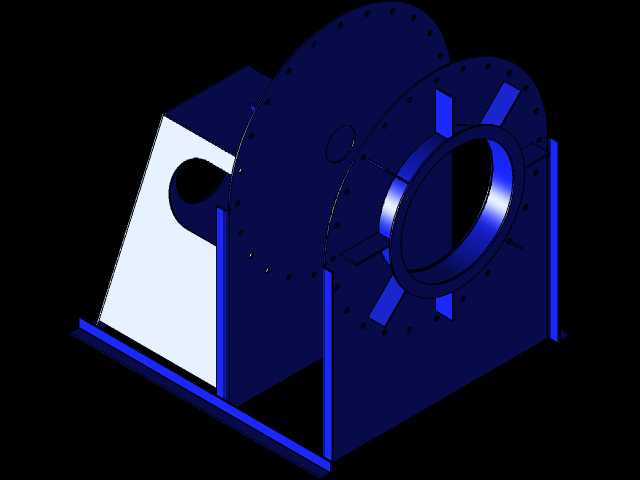

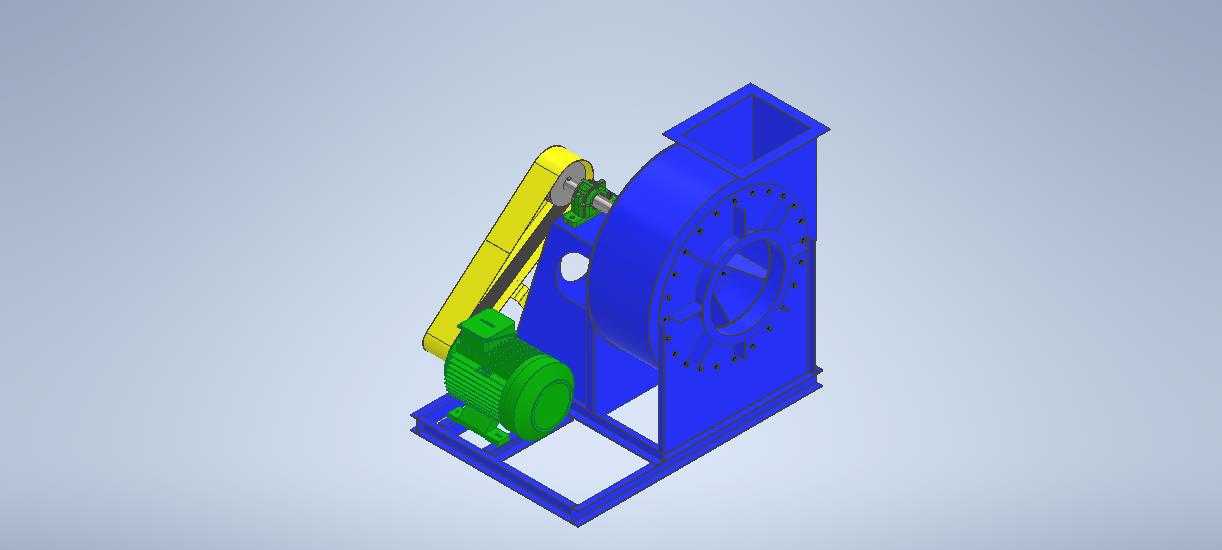

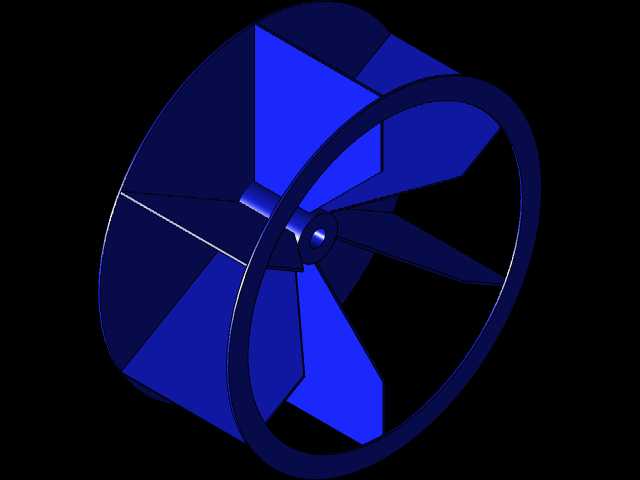

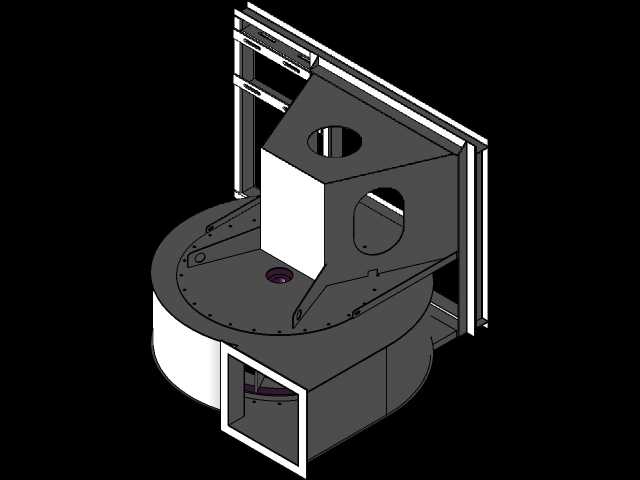

　　从结构设计逻辑来看，这款风机采用了分体式布局，动力单元与风轮单元通过皮带轮组传递扭矩，电机独立安装在机架的侧方低位，既降低了整机的重心，提升运行时的稳定性，也能避免风机输送的高温或含尘气流直接接触电机，延长电机的使用寿命。机壳采用经典的螺旋蜗壳结构，型线按照流体流动轨迹设计，能有效降低气流在机壳内部的湍流损失，提升风机的运行效率，出风口采用方形法兰接口，可直接对接标准通风管道，不需要额外制作转接件，降低现场安装的工作量。叶轮采用后向式叶片设计，运行时的噪音更低，效率区间更宽，在不同管路阻力下都能保持相对稳定的运行状态，不容易出现电机过载的情况。

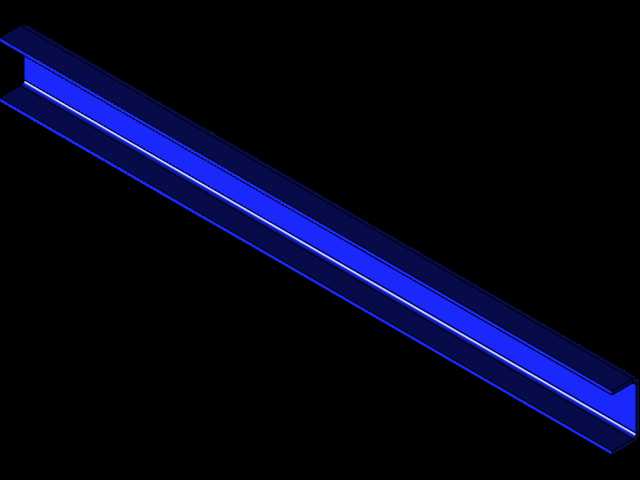

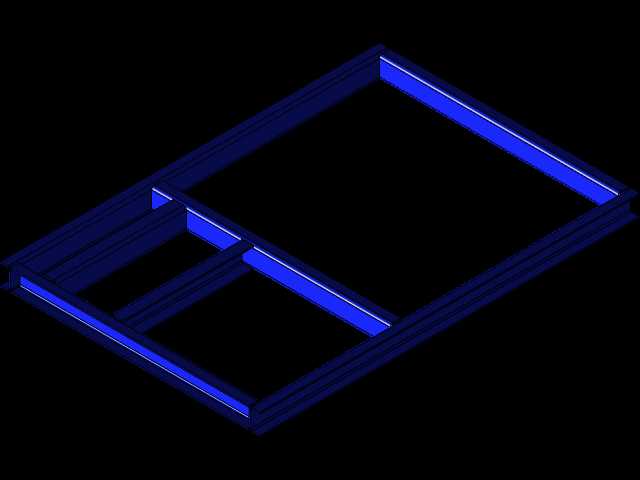

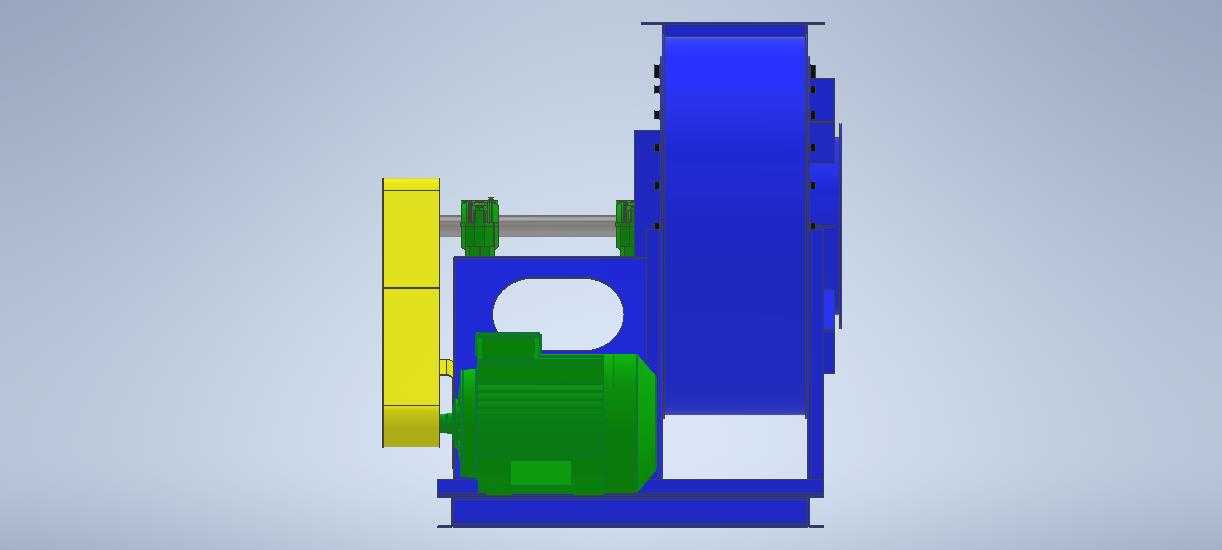

　　安装边界方面，整机采用一体式焊接机架，机架底部预留了标准的地脚安装孔位，安装时只需要按照机架的孔位尺寸浇筑混凝土基础或是制作钢制安装架，将设备固定后即可对接管路与电路，机架的结构设计充分考虑了皮带张紧的调整空间，电机安装位置预留了长条形调节孔，日常维护时只需要松开电机固定螺栓，调整电机位置即可张紧皮带，不需要拆解其他部件。整机的外形布局紧凑，侧方突出的皮带轮组加装了防护外罩，避免运行时异物卷入或是人员误触，符合工业设备的安全设计规范，进风口位于机壳的侧面中心位置，可根据现场管路走向选择对接进风管道或是加装防护网，适配不同的安装方向需求。

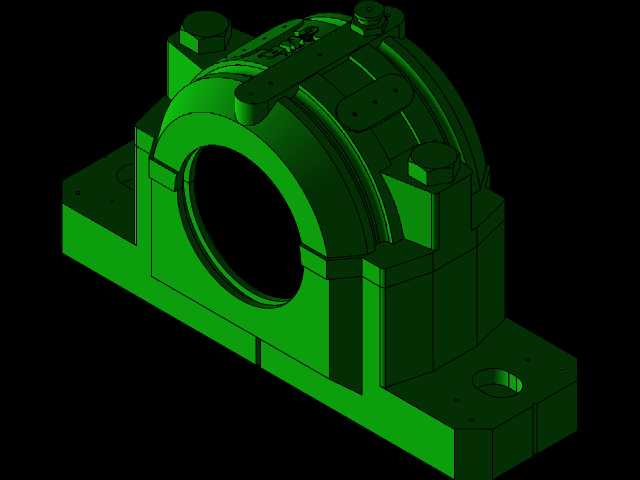

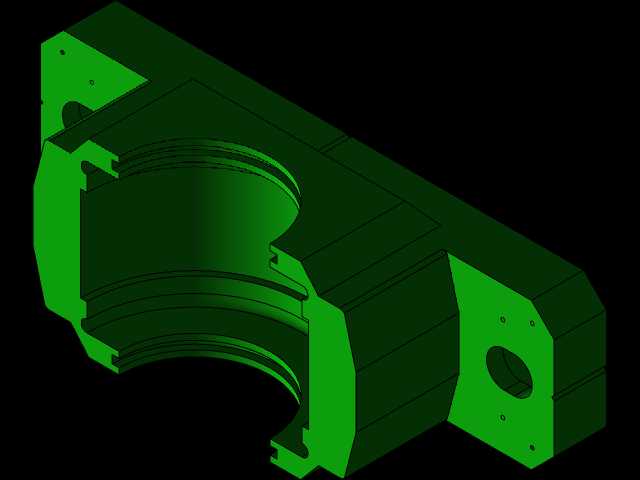

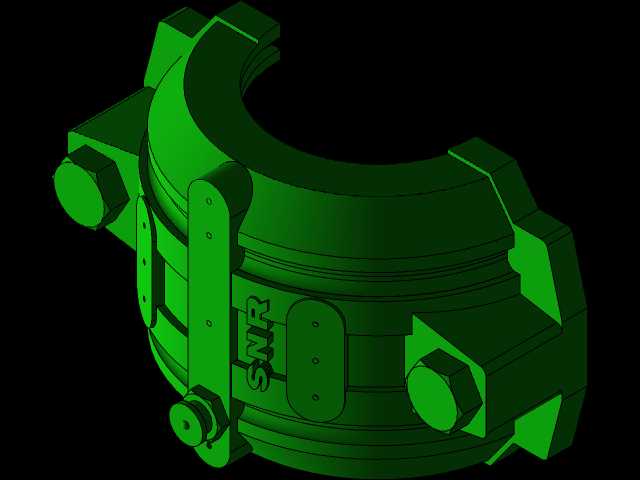

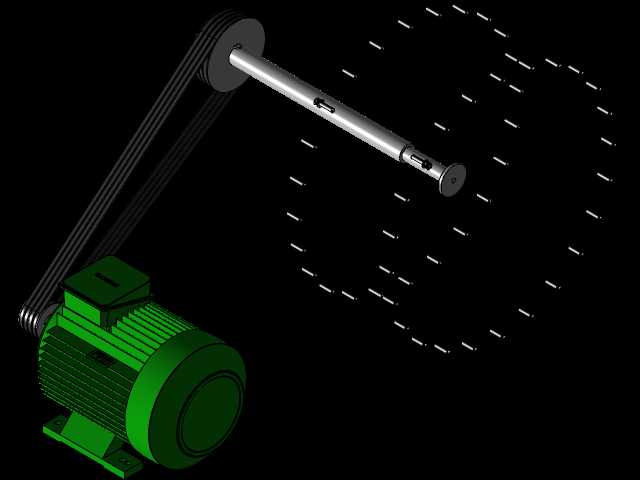

　　从设计细节来看，叶轮与主轴的连接采用键连接加锁紧螺母的固定方式，传递扭矩可靠，长时间运行也不会出现叶轮松动的情况，主轴的轴承座采用独立安装结构，固定在机架上，轴承选用密封型深沟球轴承，加注润滑脂后可长时间免维护运行，降低日常运维的工作量。皮带轮组采用带轮罩完全封闭，既可以避免运行过程中皮带脱落甩出造成安全隐患，也能减少车间内的粉尘落在皮带与带轮槽内，延长皮带的使用寿命。蜗壳的板材厚度按照常规运行风压选型，在保证结构强度的前提下控制整机重量，吊装或是落地安装都能适配，出风口的法兰盘预留了均匀分布的螺栓孔，对接管道时可快速完成密封连接，减少现场安装的密封处理工作量。

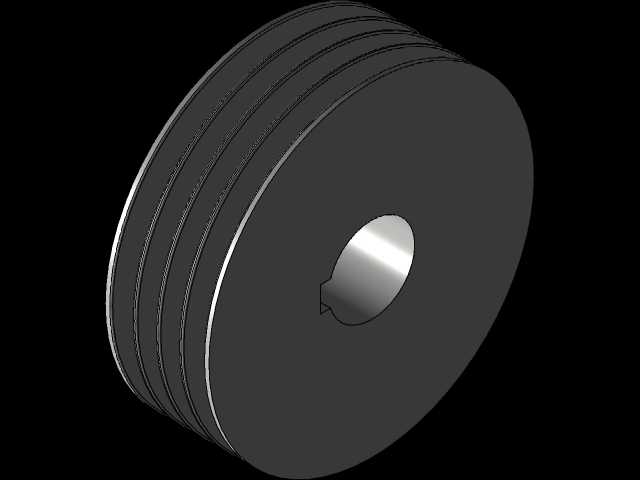

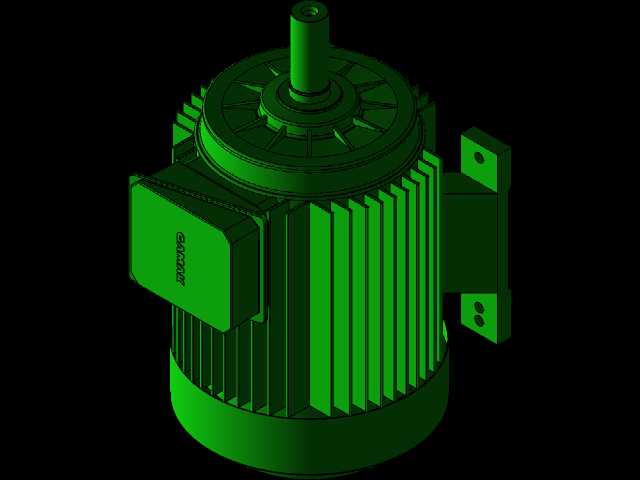

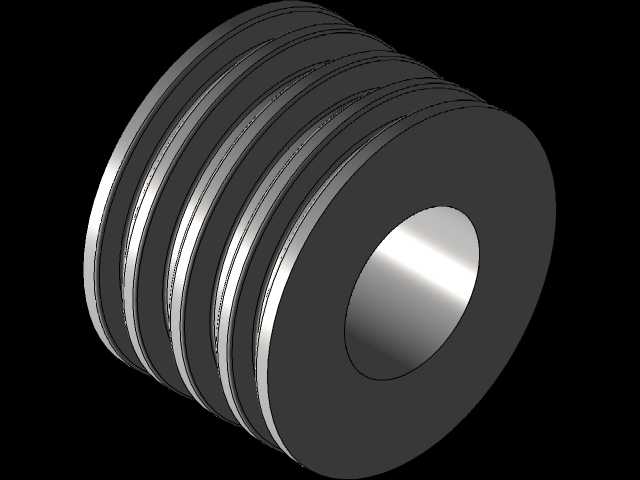

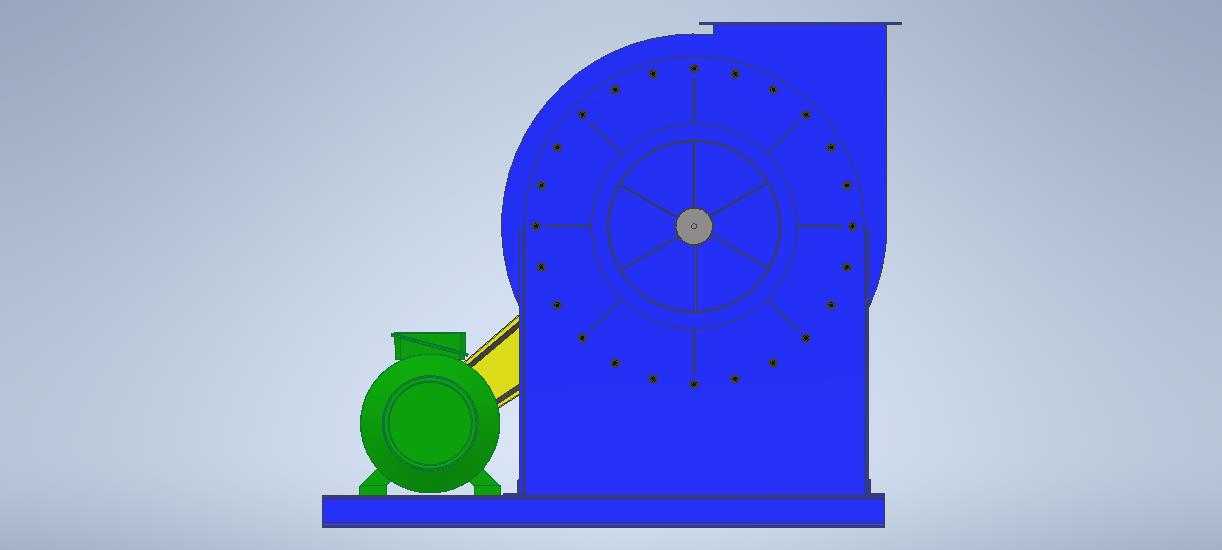

　　在实际选型配套时，这类皮带传动离心风机可以根据现场需要的风量、风压参数，通过调整皮带轮的传动比来匹配最佳运行转速，不需要更换电机型号，对于后期需要调整工况参数的项目来说，改造成本极低。整机的重心落在机架的中心区域，运行时的振动更小，不需要额外加装厚重的减震基础就能平稳运行，对于安装在楼层车间内的项目来说，更低的振动可以减少对建筑结构的影响，也能降低运行时的结构传声。电机的安装位置位于蜗壳的侧下方，接线盒朝向外侧，现场接线操作空间充足，后期检修电机时也不需要拆解风机的蜗壳与管路，只需要松开皮带就能将电机拆下，维护效率更高。
