三瓣环形交织曲面连接结构件

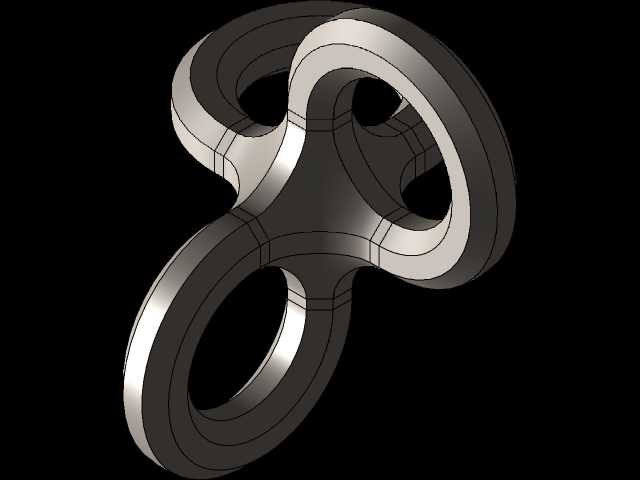

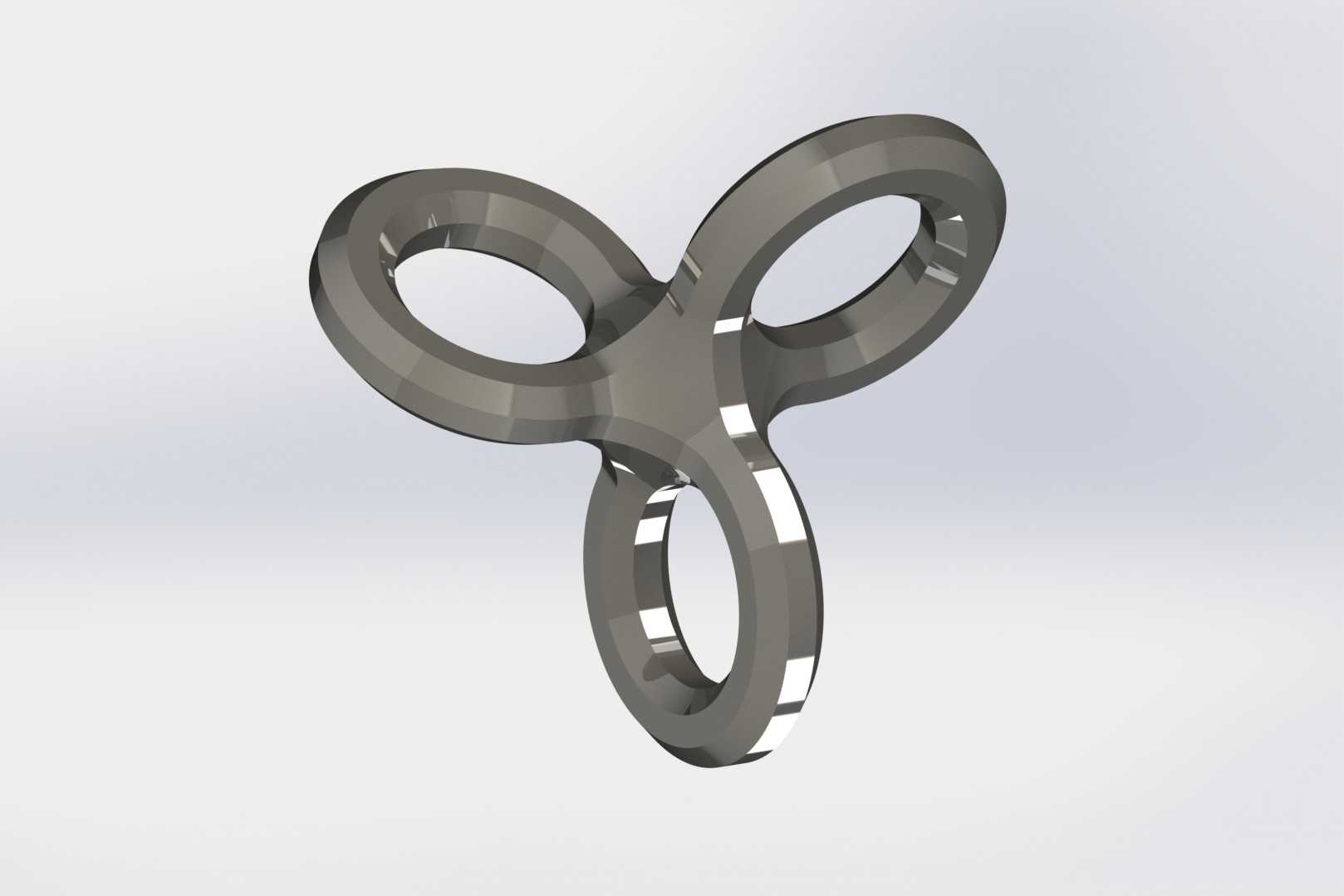

　　这款三瓣式环形交织构件的造型脱胎于传统绳结的连续缠绕逻辑，三个闭合环体在中心区域平滑交汇，没有突兀的拼接棱边，整体呈现出120度旋转对称的均衡形态。在做曲面搭建时，最先要敲定的是三个环的中心分布轨迹：以中心交汇点为原点，三个环的圆心分别落在互成120度夹角的径向线上，环体自身采用类椭圆的闭合路径，环的截面不是规则正圆，而是顺着环身从外端向中心交汇区逐步收窄的变截面形态——靠近外侧自由端的环截面厚度更大，保证环体自身的结构刚性，向中心汇合的位置截面逐渐变薄，让三个环的曲面能够自然融合，不会在中心区域出现材料堆叠的臃肿凸起。

　　从实际使用场景来看，这类连续曲面交织结构常作为轻量化装饰连接件、小型手持把玩件的主体骨架，也可以作为文创产品的挂接基座：三个独立环孔可以分别穿接挂绳、小型配饰或者联动销轴，在户外装备挂扣、桌面装饰摆件、箱包五金配饰领域都有适配空间。设计时首先要规避的是环体内侧的曲率突变：如果环身内侧的圆角半径设置过小，后续不管是做机加工走刀还是注塑脱模，都会在小曲率位置出现应力集中，受力后环体最细的位置容易发生断裂。因此在放样曲面阶段，就要把环身所有过渡位置的圆角半径控制在截面厚度的0.3倍以上，中心交汇区域的融合曲面要做连续的曲率检查，保证G2连续，避免出现曲面褶皱或者曲率拐点。

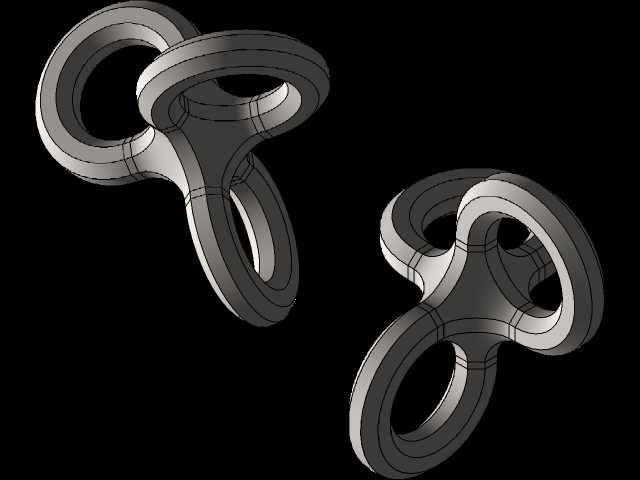

　　安装边界方面，该构件整体外轮廓的最大外接圆直径可以根据使用场景缩放，作为手持指尖把玩件时整体尺寸控制在70到80毫米区间，环体的截面厚度在6到8毫米，三个环的内孔净宽保持在25毫米左右，足够成年人手指穿过或者穿入直径5毫米以内的挂绳；如果作为设备内部的柔性连接支架，整体尺寸可以压缩到30毫米以内，环身厚度调整到3毫米，预留出周边零件的装配间隙。三个环的朝向并非完全处于同一平面：为了还原绳结交织的立体层次感，每个环体都绕自身的径向轴线做了小角度偏转，让环身之间形成上下交错的空间关系，而不是三个环平铺在同一个平面上，这也是建模时最容易出错的地方——如果直接在同一平面绘制三个环再做布尔合并，中心区域会出现大量碎面，必须先用扫描曲面分别生成三个独立环的曲面主体，再在中心交汇区域把三组曲面做修剪、缝合，通过放样补面把交错的缝隙完全填充，最后对所有外露棱边做圆角过渡，才能得到顺滑无断点的实体。

　　结构受力上，三个环互为支撑，当其中一个环受到向外的拉力时，载荷会顺着环身传递到中心交汇区，再分散到另外两个环体上，相比单环挂扣的受力形式，这种三向对称结构的抗拉扯能力更强，不会出现单点受力直接断裂的问题。曲面完成后还要逐一检查每个环的内孔边缘，不能出现倒扣结构，如果后续采用注塑工艺生产，要保证环体的开合方向能够顺着模具分型面脱出，必要时在环身内侧预留0.5度的脱模斜度；如果采用五轴机加工制作金属样件，要提前规划刀路的走刀方向，避免刀具在深腔曲面位置发生碰撞，中心交汇的凹陷区域要预留足够的刀具避让空间，保证所有曲面都可以完整加工到位。整个构件没有额外的装配孔位，依靠三个环孔本身实现穿接、挂持功能，外形流畅无尖锐棱角，握持或者触碰时不会刮伤接触面，兼顾了结构力学性能和曲面造型的流畅度。
