雀巢咖啡杯碟套装曲面造型结构

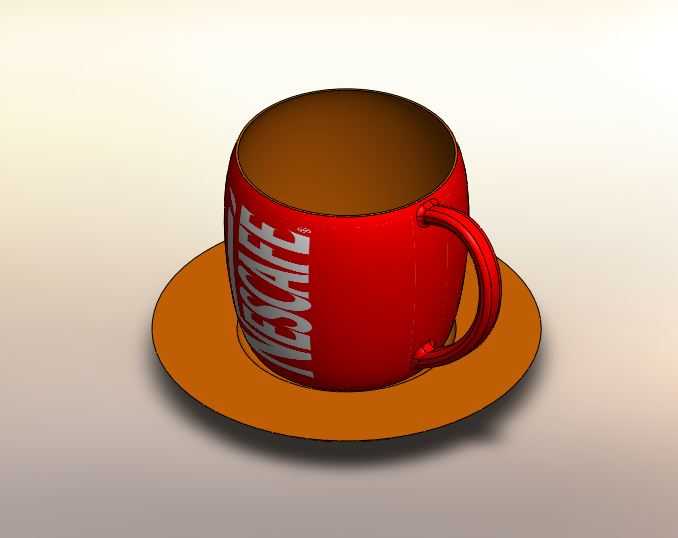

　　杯碟类日用器皿在三维结构设计中，看似属于简单回转体，实际涉及薄壁容器、握持人机工程、杯碟配合定位以及外观曲面连续过渡等多项工程细节。该套模型以红色咖啡杯与橙色杯碟为主体，杯身采用近似圆柱但略带外鼓的曲面轮廓，杯口做敞口处理，内壁与外壁保持均匀壁厚，便于在实体建模中通过抽壳或偏置曲面控制材料厚度。杯体内部空腔用于盛放饮品，底部设置较小的支撑环面，落碟时能够与碟面中心区域形成稳定接触，避免杯底大面积贴合造成放置吸附或晃动。

　　杯把是整套结构中造型难度较高的部分。其从杯身中上部外侧起始，沿弧形空间轨迹向下回接至杯身下部，截面近似圆管或椭圆管，需要保证握持空间足够，同时两端与杯壁顺滑融合。建模时通常先绘制把手的空间引导线，再扫描生成管体，并对衔接区域进行圆角和曲面修剪，防止出现尖角、褶皱或壁厚突变。把手与杯壁的连接位置不能过于靠近杯口，以免饮用时干涉唇部；也不能过低，否则端取时力臂偏大、手感不稳。红色杯身外侧的品牌字样随圆柱面包覆，属于外观贴图或曲面印刷特征，结构建模中需保证文字所在曲面曲率连续，避免拉伸变形。

　　杯碟作为承托部件，采用浅盘式回转结构。中心区域略平，用于定位杯底；外缘向上形成低矮挡边，可承接溢出液体或放置小勺。碟底并非整体实心厚板，而应通过合理拔模和底部环边控制重量与成型工艺。若面向陶瓷或塑料成型，碟体壁厚需尽量均匀，转角处设置圆角，减少烧结收缩或注塑冷却时的应力集中；若作为金属冲压件，则要评估碟面拉深深度、圆角半径和边缘卷边可行性。模型中杯碟颜色区分明确，便于在装配环境中检查二者的同轴关系、接触间隙和外观比例。

　　从使用场景看，这类杯碟组合常见于办公休息区、餐饮门店、酒店客房和家庭饮品场景。结构设计不仅要满足盛装功能，还要考虑堆叠收纳、清洗便利性和手持稳定性。杯口直径决定饮用和清洗入口，杯身高度影响容量与重心，杯碟外径则应明显大于杯底直径，为杯体提供防倾倒支撑。杯把外侧到杯身的净空需容纳手指，管径不宜过细，以免局部应力集中；也不宜过粗，否则握持不自然。对于三维从业者而言，该案例适合练习回转曲面、扫描实体、抽壳、装配配合、贴图包覆和渲染材质设置。

　　在尺寸边界上，杯体应控制在单人饮用器皿的常规范围内，杯口略宽于杯底，杯身最大外径位于中下部，使视觉重心稳定。杯碟直径需覆盖杯底并留出环形承托面，碟面边缘高度较低，避免取用杯体时磕碰。装配关系以杯底轴线与杯碟轴线同轴为基础，杯底下表面与碟面中心支撑面贴合，杯把方向可按外观展示需要旋转定位。若后续投入制造，还需根据材料补充壁厚、圆角、拔模斜度、表面处理和包装堆叠尺寸；若仅用于展示或教学，则可重点保留曲面光顺度、把手空间姿态和杯碟比例，使渲染结果能够清晰表达产品形态与结构逻辑。
