CA6140车床用深沟滚珠轴承结构设计

　　这款滚珠轴承主要适配CA6140普通车床的主轴箱传动副、进给箱光杆支撑位以及溜板箱传动节点，在普通卧式车床的切削作业场景中，承担径向载荷为主、少量轴向载荷为辅的支撑作用，是车床传动链中保障旋转精度、降低传动摩擦损耗的核心基础零件。从实际使用场景来看，车床在进行外圆车削、端面车削、螺纹切削作业时，主轴转速区间覆盖几十转到上千转，进给传动链的转速波动范围更大，这款轴承的结构设计完全匹配这类变转速、变载荷的工况需求，能够在持续的金属切削振动环境下保持稳定的旋转精度，避免支撑部位出现旷量导致的加工件圆度超差、端面跳动不合格等常见加工问题。

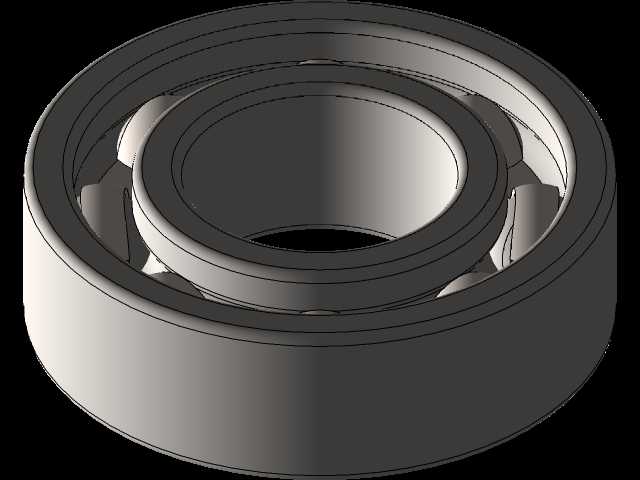

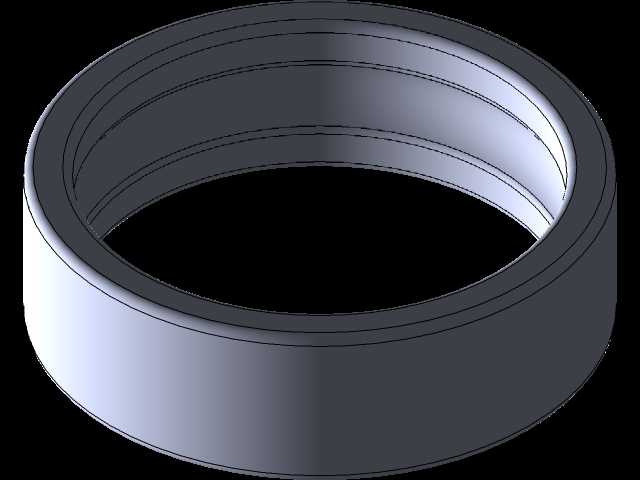

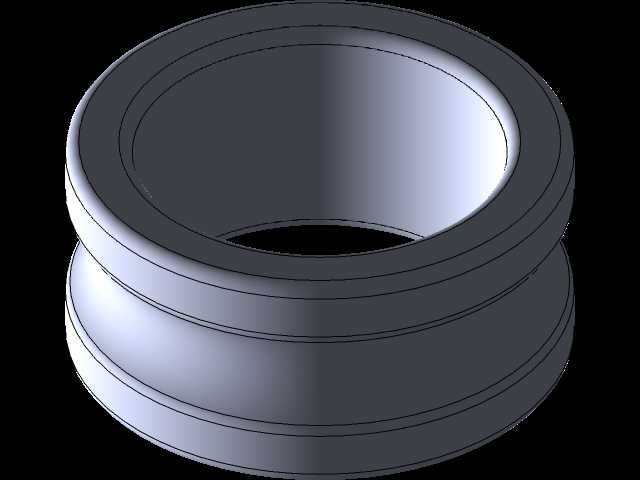

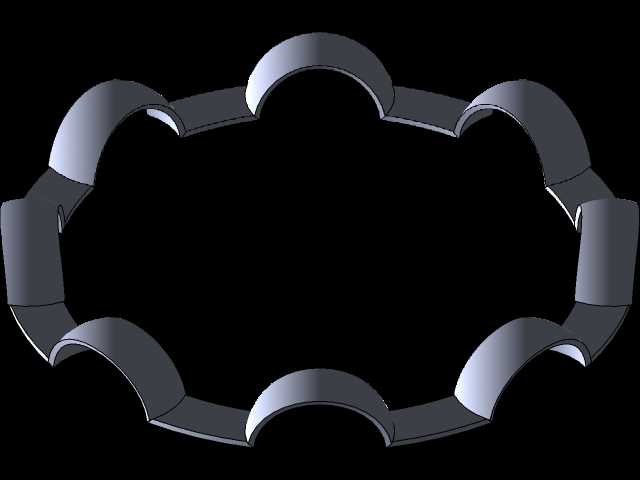

　　从结构设计思路来看，这款轴承采用最经典的深沟球轴承构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与传动轴采用过盈配合安装，外圈与箱体轴承孔采用过渡配合，安装时需根据配合公差选择热装或者冷压工艺，避免敲击导致滚道出现凹痕影响使用寿命。内圈滚道与外圈滚道的曲率半径略大于钢球半径，这个设计细节既保证了钢球与滚道的接触面积足够承载额定载荷，又预留了微小的调心余量，能够补偿箱体加工时两轴承孔的同轴度微小误差，以及轴类零件受力弯曲产生的轻微角度偏斜，不会出现卡滞、磨损加剧的问题。滚动体采用均匀排布的高精度钢球，通过浪形保持架分隔每一颗钢球，避免钢球之间直接接触产生滑动摩擦，同时保持架的兜孔间隙经过反复校核，既不会因为间隙过小导致钢球运转卡滞，也不会因为间隙过大导致钢球在高速运转时出现窜动产生额外噪音。

　　从安装边界尺寸来看，这款轴承的内圈内径、外圈外径、装配宽度都严格遵循普通车床常用支撑轴承的尺寸规范，能够直接替换CA6140车床对应位置的原厂同型号轴承，不需要对箱体孔、传动轴轴颈进行二次修配，安装时的轴向定位可以采用轴用弹性挡圈或者孔用挡圈，也可以通过轴肩、孔台肩进行硬定位，适配多种车床的装配工艺要求。在实际选型替换时，需要注意轴承的径向游隙组别，普通车床传动部位选用普通组游隙即可，如果是主轴前端的高精度支撑位，可以根据装配要求选用C3组游隙，配合润滑脂填充量的调整，能够在高速切削时获得更好的温升控制效果。

　　从功能特性角度来说，这款轴承的摩擦系数极低，正常润滑条件下的启动转矩非常小，即使是车床低速进给时的微小扭矩也能顺畅传递，不会出现低速爬行的问题，这对于车床进给系统的平稳性至关重要，直接影响精加工时的表面粗糙度表现。同时轴承的滚道和钢球都采用高碳铬轴承钢制造，经过淬火处理后表面硬度达到HRC61-65，具备足够的耐磨性和接触疲劳强度，在车床正常的维护周期内，只要润滑到位、密封完好，不会出现早期点蚀、磨损超差的问题。日常维护时只需要按照车床保养周期，定期补充锂基润滑脂，检查轴承部位的温升和噪音，就能保证长期稳定运行，不需要频繁拆解更换。

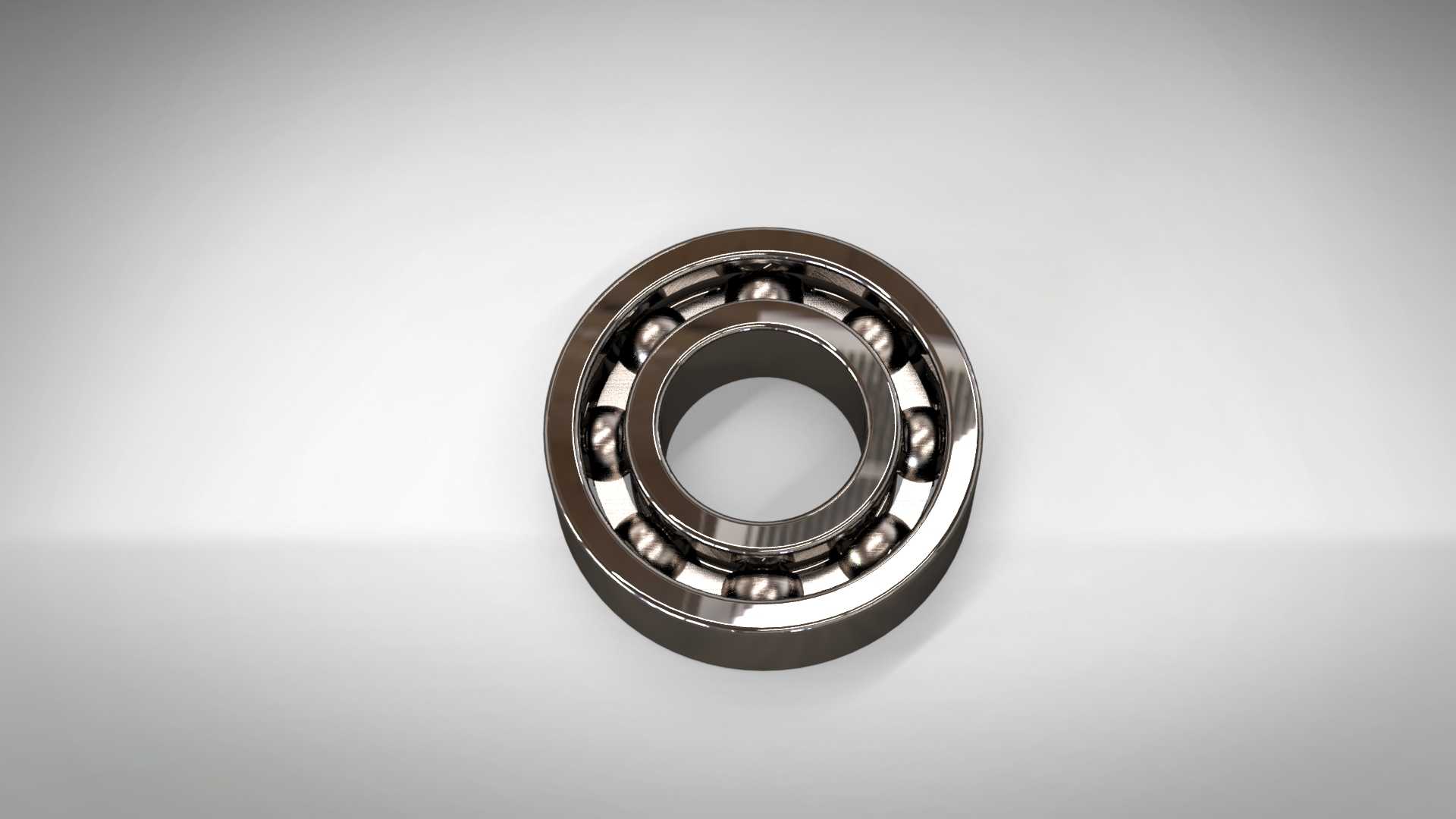

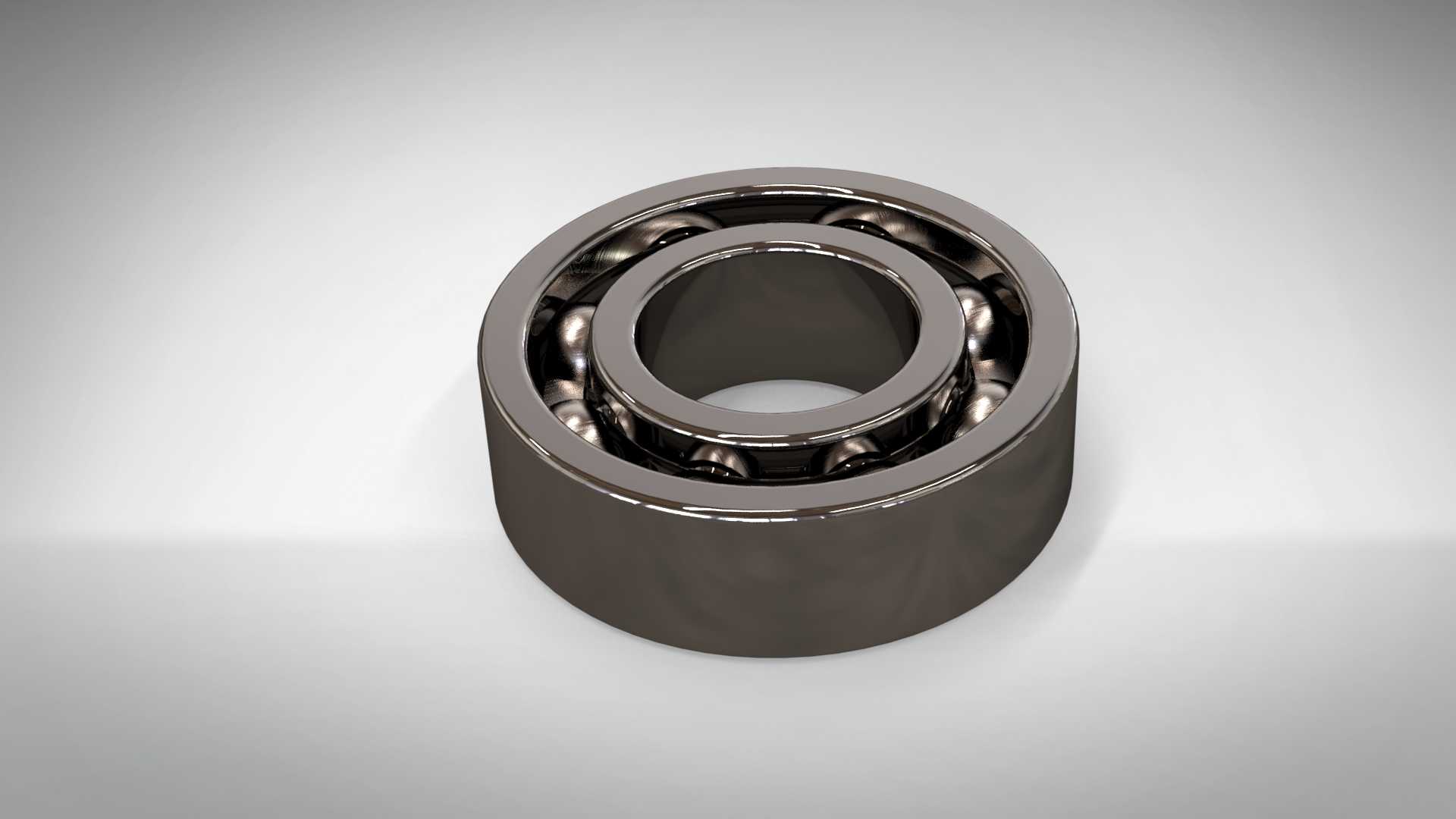

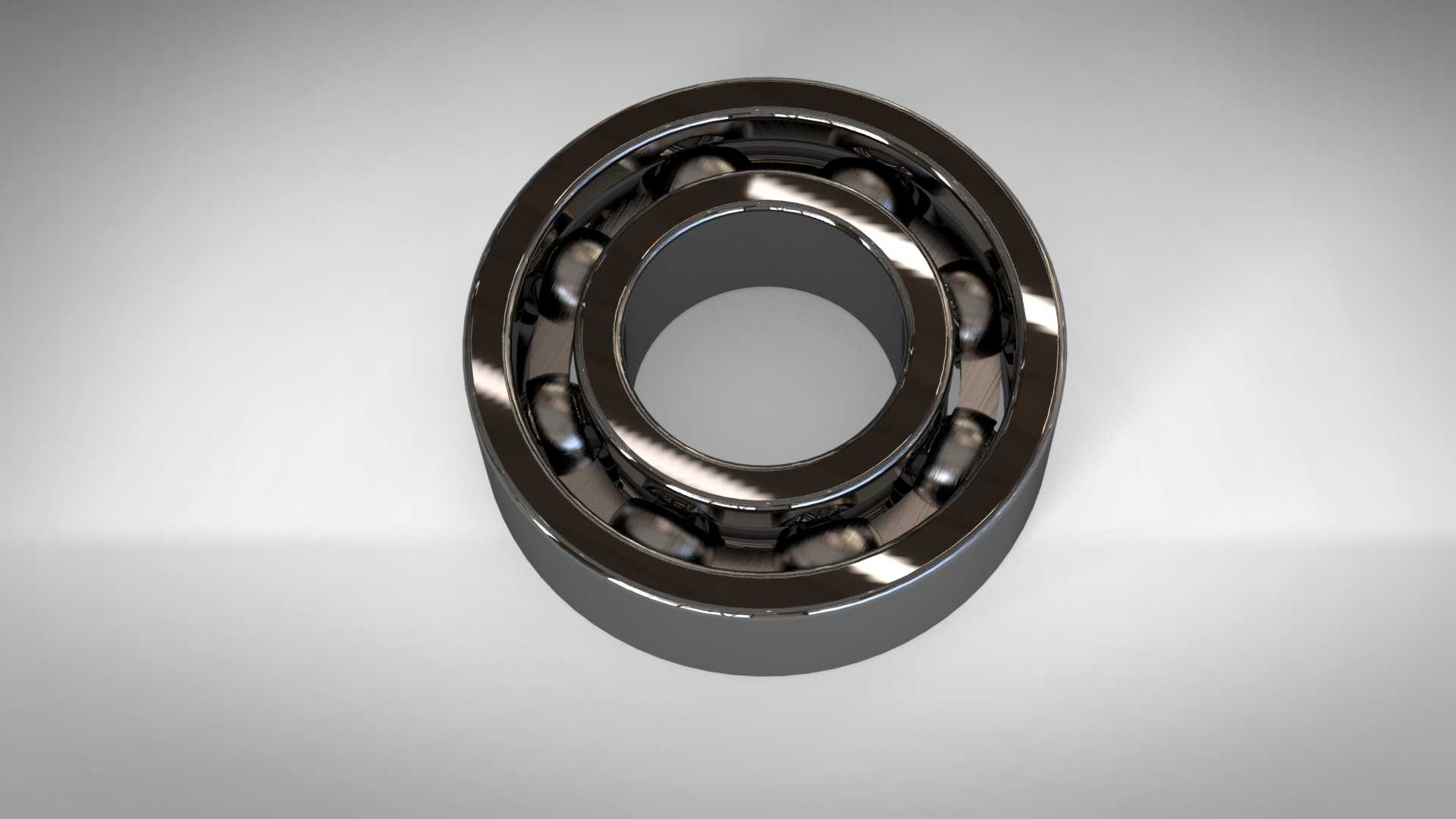

　　在建模过程中，对滚道的曲率、钢球的排布位置、保持架的结构都做了1:1的还原，没有做简化处理，结构设计人员可以直接参考这个模型进行传动系统的装配干涉检查，也可以基于这个模型做轴承的受力仿真分析，校核不同切削载荷下的轴承接触应力、变形量，为车床的传动系统优化提供准确的模型基础。对于设备维修人员来说，这个模型也可以作为拆装培训的参考，直观了解轴承的内部结构组成，避免在拆装过程中损伤滚道、钢球等精密配合面，掌握正确的安装、拆卸工艺要点。
