泡沫板材多圆同步冲切钻头工装

　　这套工装面向泡沫类软质板材的批量圆片下料场景，常见于包装内衬裁切、保温垫片加工、缓冲填充件预制等工序。传统单孔逐次钻切方式在处理大面积泡沫板时，需要反复对位、启停主轴，孔位间距靠人工划线保证，效率低且一致性差；该附件通过横梁集成多组环形切割头，可在一次下行行程中同步完成多个圆形轮廓的裁切，适配普通立式钻床的进给动作，无需对主机进行复杂改造。

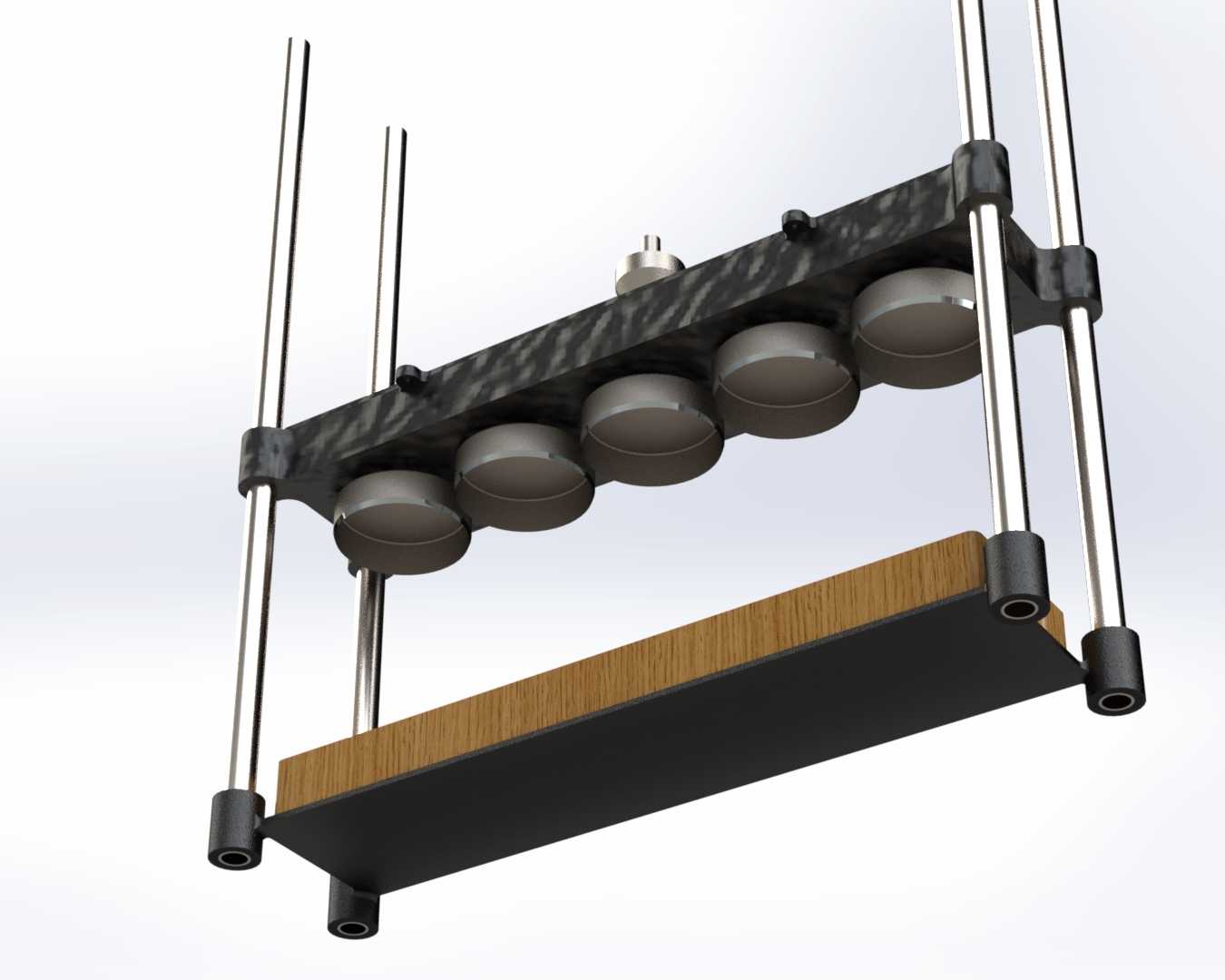

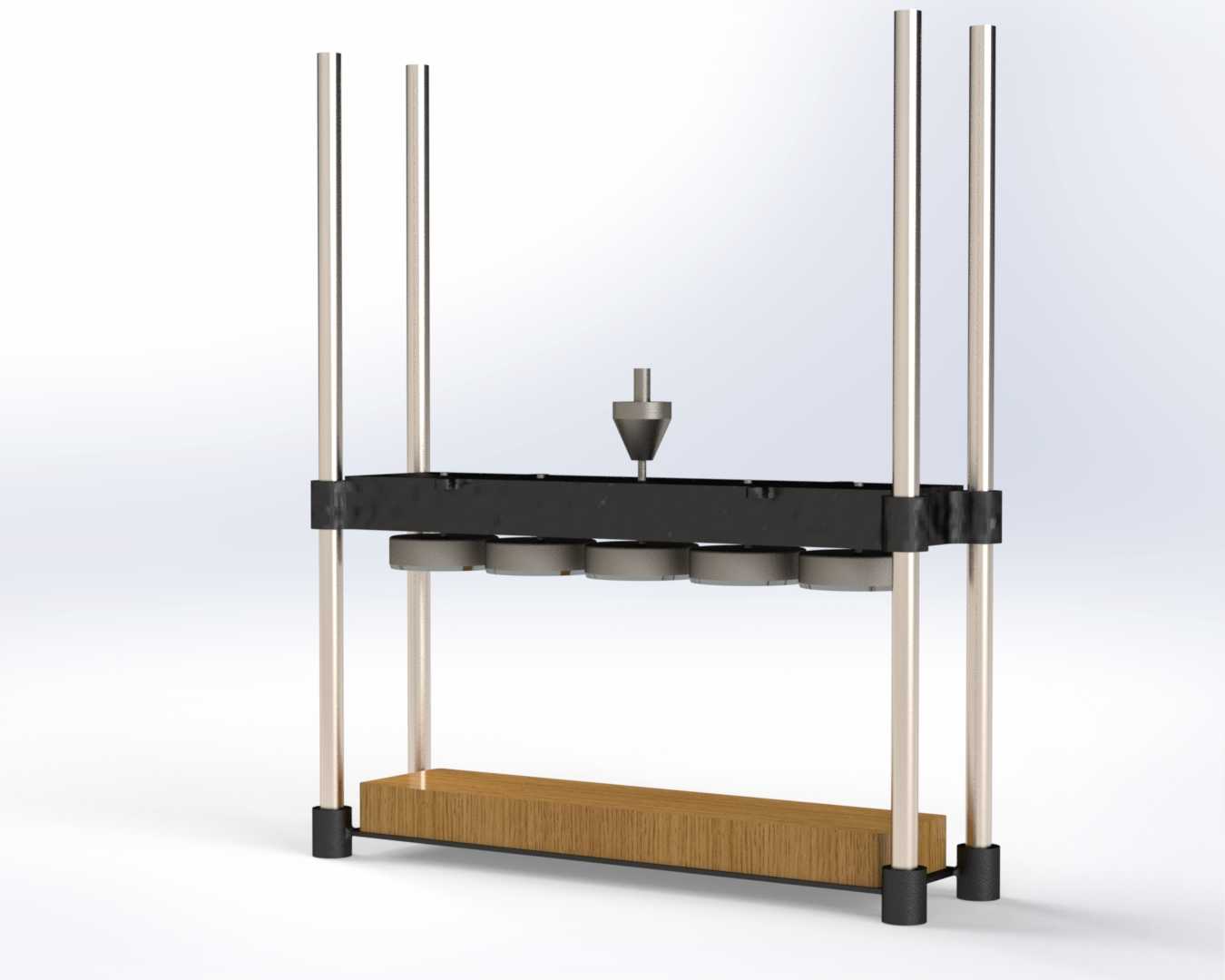

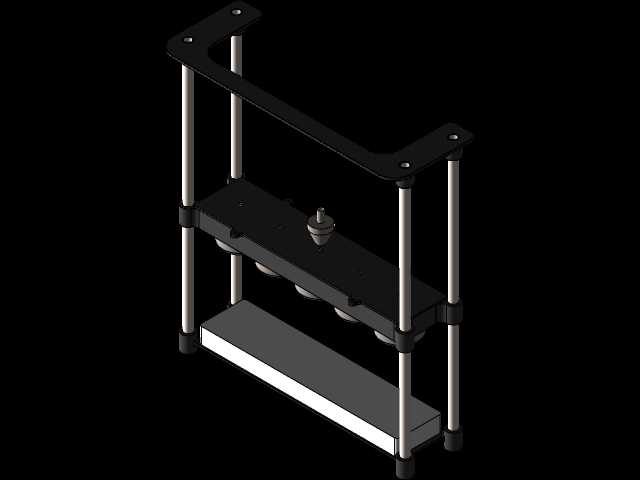

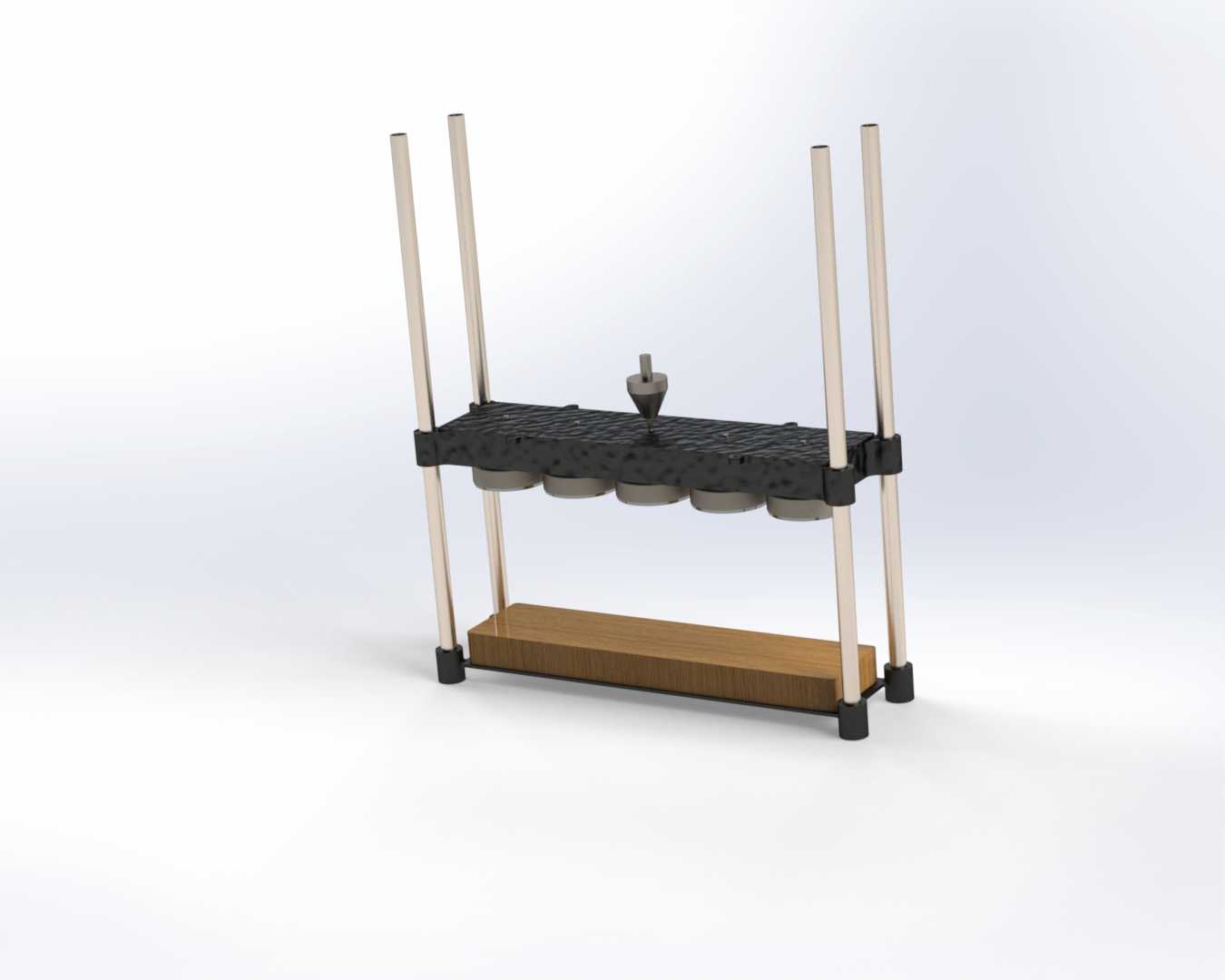

　　整机采用四柱导向框架作为承载主体，四根竖直光轴沿底座四角分布，上端通过横梁连接形成稳定门架结构，光轴表面做光滑处理以降低滑动阻力；活动刀架横梁通过直线轴承与立柱配合，沿竖直方向往复运动，保证多刀头下行时的平行度，避免单刀偏载造成的切口倾斜。底部设置木质承托工作台，用于平铺待加工泡沫板材，台面宽度覆盖刀头排布范围，木料质地较软，可在环形刀刃切透泡沫后提供缓冲，避免刀刃直接撞击金属底座造成崩口。

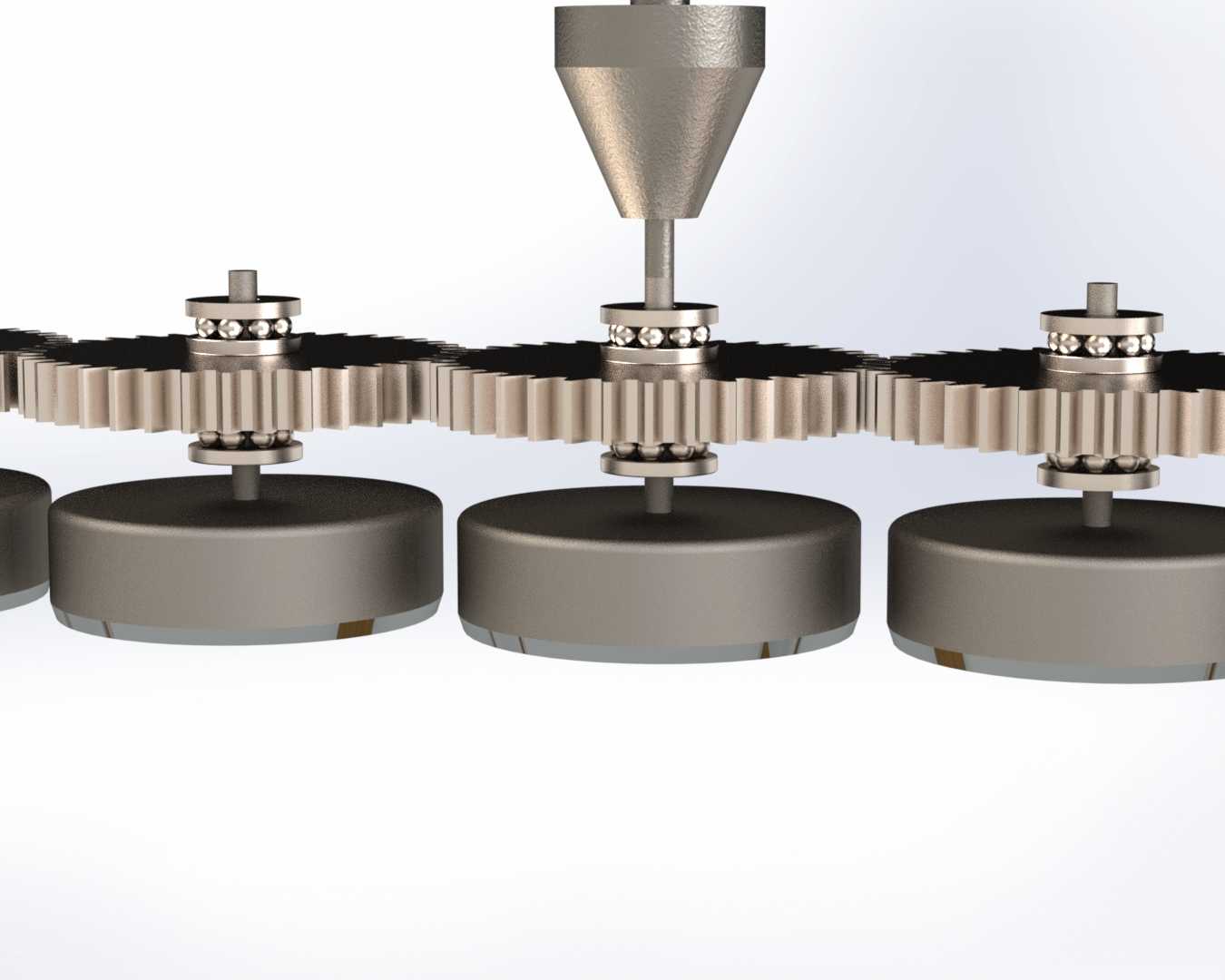

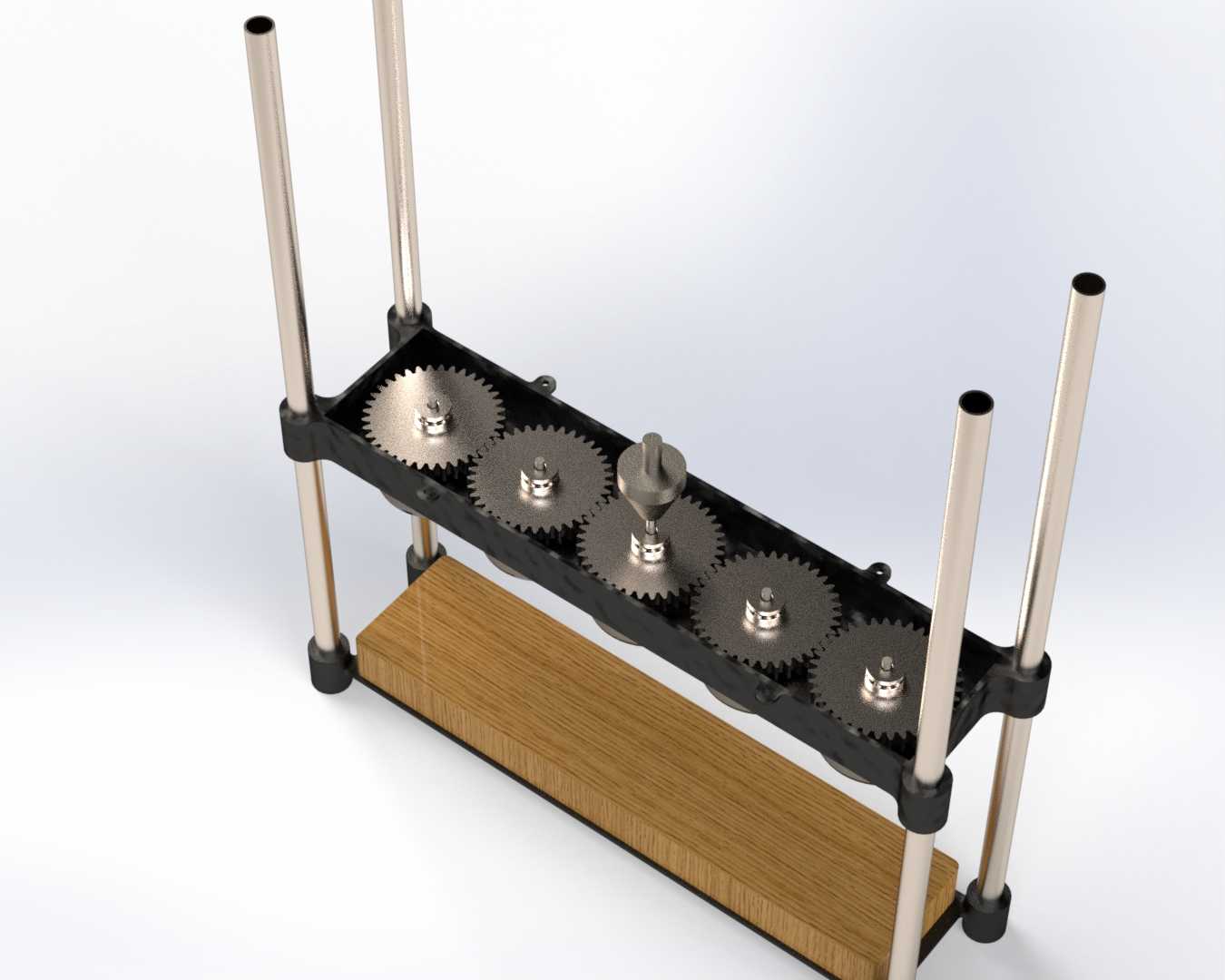

　　刀头组件采用锥柄转接结构，顶部锥柄与钻床主轴锥孔配合，将主轴的旋转与进给动力传递至下方横梁；横梁下方沿长度方向均布多组环形切割刀，刀体为薄壁圆筒结构，刃口做磨锐处理，切割泡沫时依靠圆筒刃口的旋转剪切作用切入材料，相比实心钻头，环形刀切除材料时仅沿圆周切断纤维，中心料片直接落入筒内，切削阻力更小，且不会像麻花钻那样将泡沫碎屑搅碎成颗粒，减少现场粉尘。横梁与立柱的连接位置设置锁紧套，可根据待加工孔位间距调整横梁上刀座的安装位置，刀座通过T型槽或螺栓固定在横梁端面，适配不同排布规格的圆片下料需求。

　　从安装边界来看，框架底座的占地面积需匹配钻床工作台面尺寸，四根立柱的内间距要大于最大板材幅面，保证板材能够完全推入刀头下方区域；活动横梁的上行极限位置需高出待加工泡沫堆叠厚度，预留出上下料空间，下行行程则由环形刀的高度决定，需保证刀刃完全切透板材后触及木质台面1至2毫米，确保圆片完全分离。锥柄的规格要匹配现场钻床的主轴锥度，常见为莫氏锥度，安装时需保证锥面清洁无磕碰，避免动力传递过程中出现跳动。

　　设计过程中重点考量了软质材料切割的特殊性：泡沫材料刚度低，若采用普通钻头钻孔，材料会随钻头发生拉扯变形，导致圆孔边缘出现毛边、椭圆等缺陷；环形刀在切割时，圆筒端面先接触板材，依靠刃口的圆周剪切力逐步切入，材料受力方向沿竖直向下，配合台面的承托，板材不会发生横向移位，切出的圆片轮廓规整。同时多刀头同步作业的模式，将单行程的加工效率提升数倍，孔位间距由刀座在横梁上的安装位置直接保证，首件调试完成后，后续批次无需重复对位，尺寸一致性远高于人工划线加工。

　　框架的立柱选用标准光轴材料，采购成本低且直线度有保障，底部通过脚座与底座连接，脚座内设置轴承或衬套，既可以固定立柱，也能在横梁下行到底部时提供硬限位，防止刀头过度进给。木质工作台可根据磨损情况快速更换，属于低成本损耗件，日常维护时只需定期清理环形刀内壁粘附的泡沫碎屑，检查直线轴承的润滑状态即可，整体结构简单，调试门槛低，适合中小型包装加工、保温件生产车间作为钻床扩展附件使用，在不新增专用设备的前提下完成多孔泡沫件的批量加工。
