反渗透过滤机组外置防护端盖结构

　　这套防护端盖结构配套反渗透水处理过滤单元使用，现场布设场景集中在工业纯水制备工段、中小型净水设备机架外侧、商用净水机组的滤瓶安装工位，核心作用是把外露的滤筒安装接口、管路接头与周边作业区域做物理隔离，避免日常巡检过程中工具剐蹭管路接头，同时阻挡车间扬尘、飞溅的切削液或者清洁用水直接落在滤筒密封位置，降低密封面积污引发的渗漏概率。

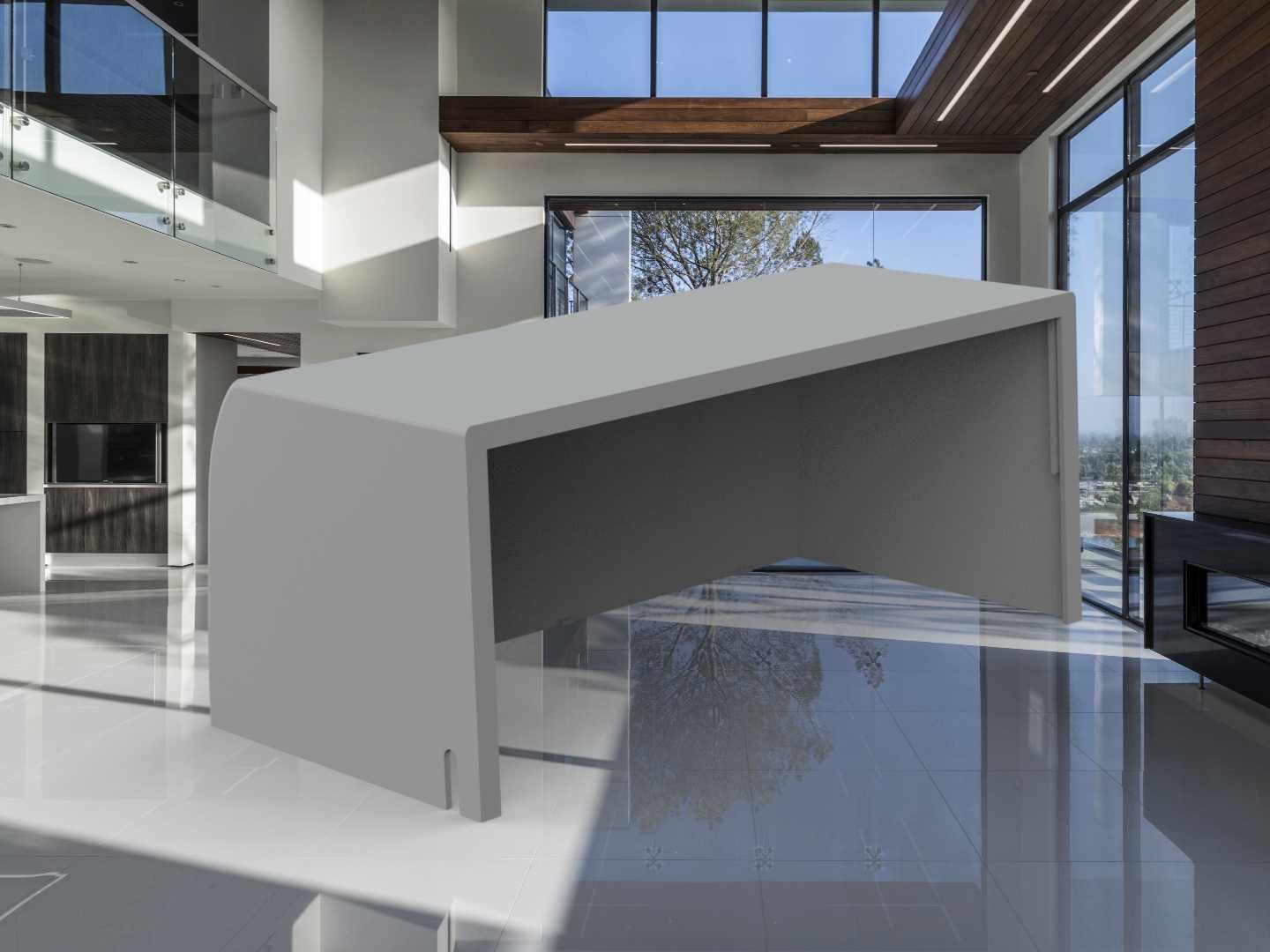

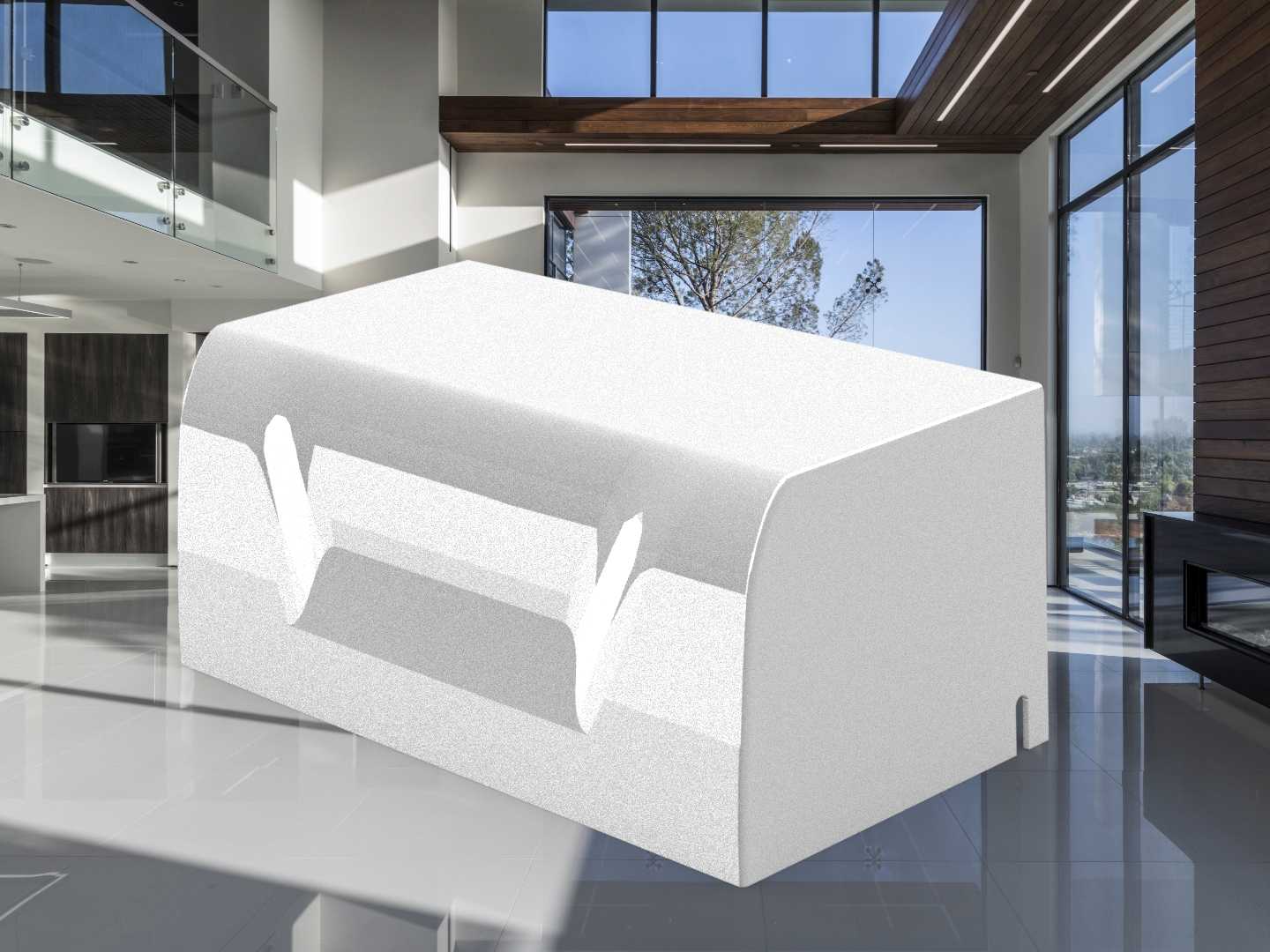

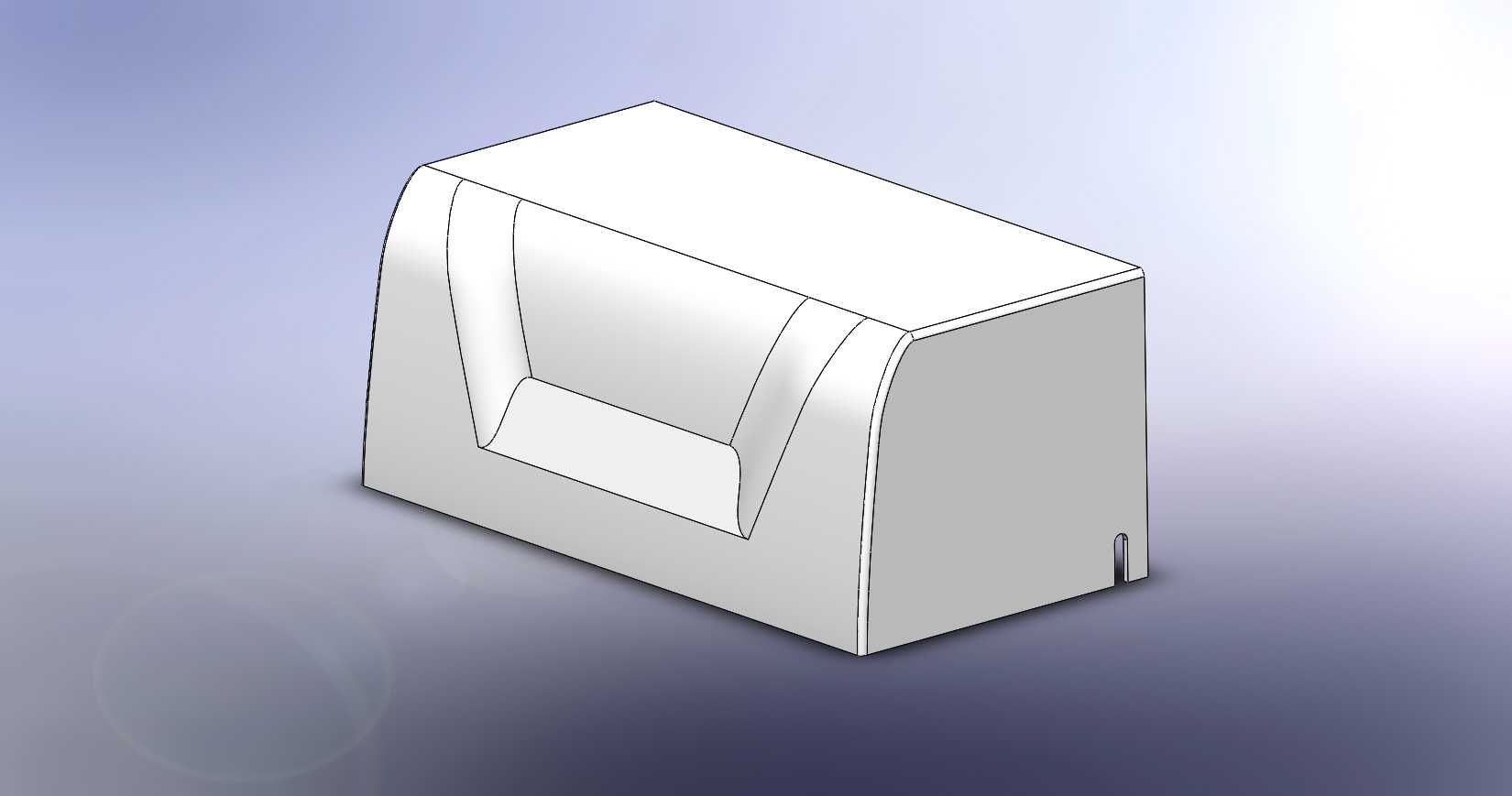

　　从实际装配逻辑来看，这个罩体并非独立承压零件，所有受力都依托后方过滤机组的安装机架承担，建模阶段优先核对的是罩体内腔和滤筒外轮廓的避让间隙：罩体顶部做整面平直封板，两侧向下延伸出竖向围挡，朝向操作面的一侧开出内凹的弧形避让槽，槽位轮廓顺着滤筒端部的操作空间走势做曲面过渡，既给操作人员更换滤芯时预留手部操作余量，又不会让罩体边缘和滤筒外壁发生硬干涉。

　　设计过程中没有采用复杂的拼接卡扣结构，整体以等壁厚壳体思路搭建：外轮廓先按机组安装位的可用边界拉出基础长方体，再在操作侧做曲面裁切，内凹区域的过渡圆角统一取工艺允许的最小折弯半径，如果后续走钣金折弯工艺，所有转角处的折弯线都要预留对应板厚的折弯扣除量，不需要额外做焊接拼缝；如果采用注塑成型，曲面过渡位置的壁厚全程保持均匀，避免局部壁厚差过大导致成型后出现缩痕。

　　安装边界的核对是这类外罩建模最容易出问题的环节：罩体后侧完全贴合过滤机组的安装立板，底部预留的缺口刚好跨过机架的横向支撑梁，侧面围挡和滤筒外壁之间预留至少十毫米以上的安全间隙，既方便装配时对位推入，也给后续滤筒拆卸旋转留出活动空间；罩体右下角预留的小凸位是定位卡口，装配时卡入机架侧面对应的定位槽，不需要额外打多组固定螺丝，日常拆解维护时只需松开单侧紧固件就能把整个罩体向外抽出，不会遮挡滤芯更换的操作路径。

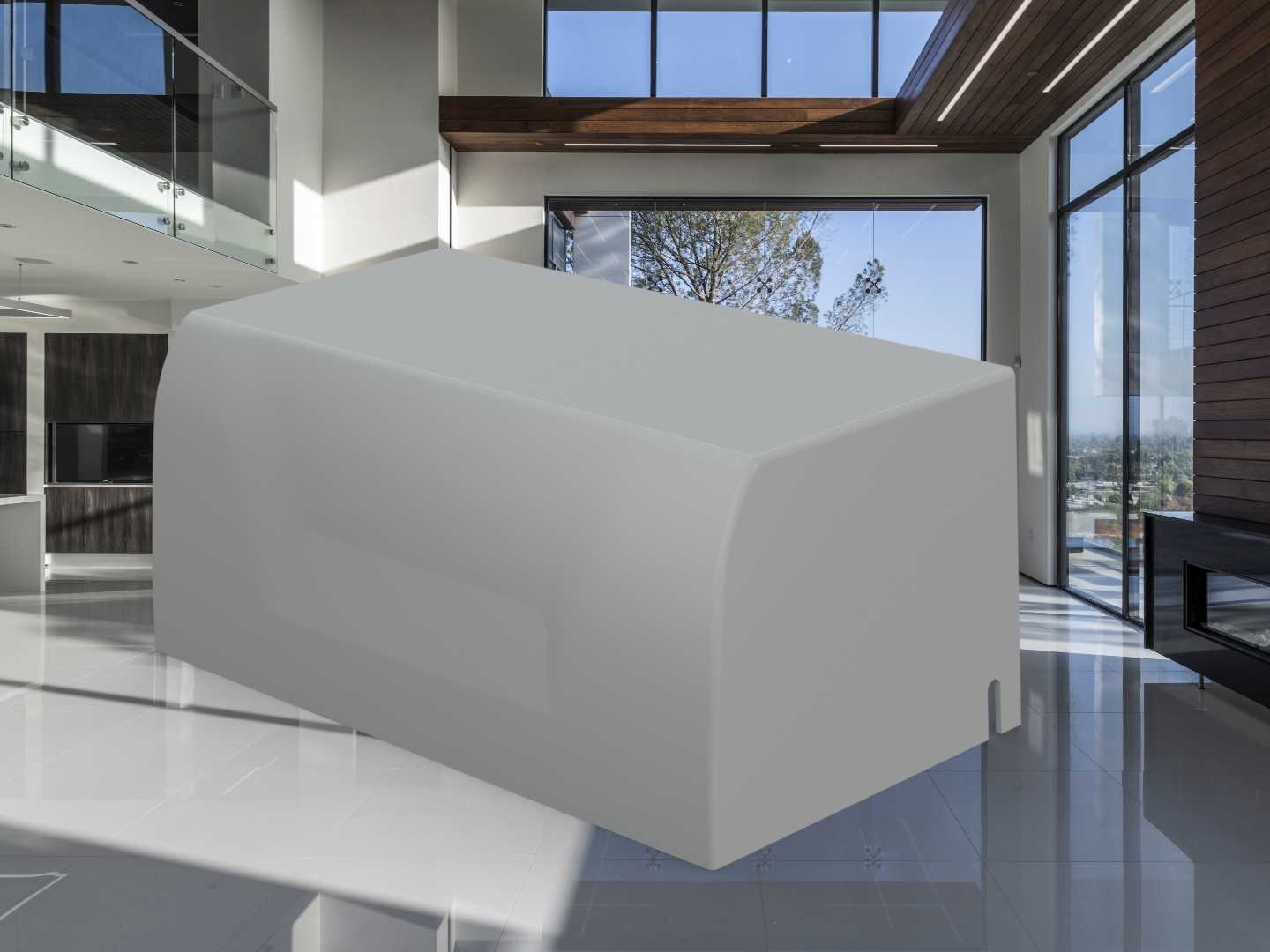

　　现场使用中这类防护盖还能顺带规整机组外观，把原本外露的管路接头全部遮挡在罩体内部，车间做地面清洁冲洗时，溅起的水花会顺着罩体顶部的平直面向两侧导流，不会直接积在滤筒端盖的密封缝隙处；罩体内凹的操作槽边缘做了圆滑曲面处理，操作人员伸手进出调整滤筒阀门时，不会被尖锐的板边划伤。建模时把罩体和滤筒、机架的装配关系做了完整配合校验，所有配合面的间隙、安装位的避让空间都按照实际装配公差预留，既满足防护隔离的功能需求，也兼顾了加工工艺性和后期维护的拆装便利性，不需要在罩体上额外开孔走管，所有管路都从罩体后侧和机架之间的空隙穿行，整体外观整洁，防护覆盖范围完整覆盖滤筒的外露安装区域。
