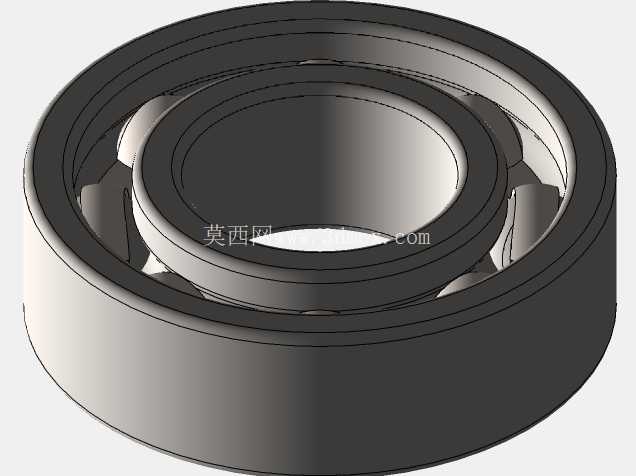

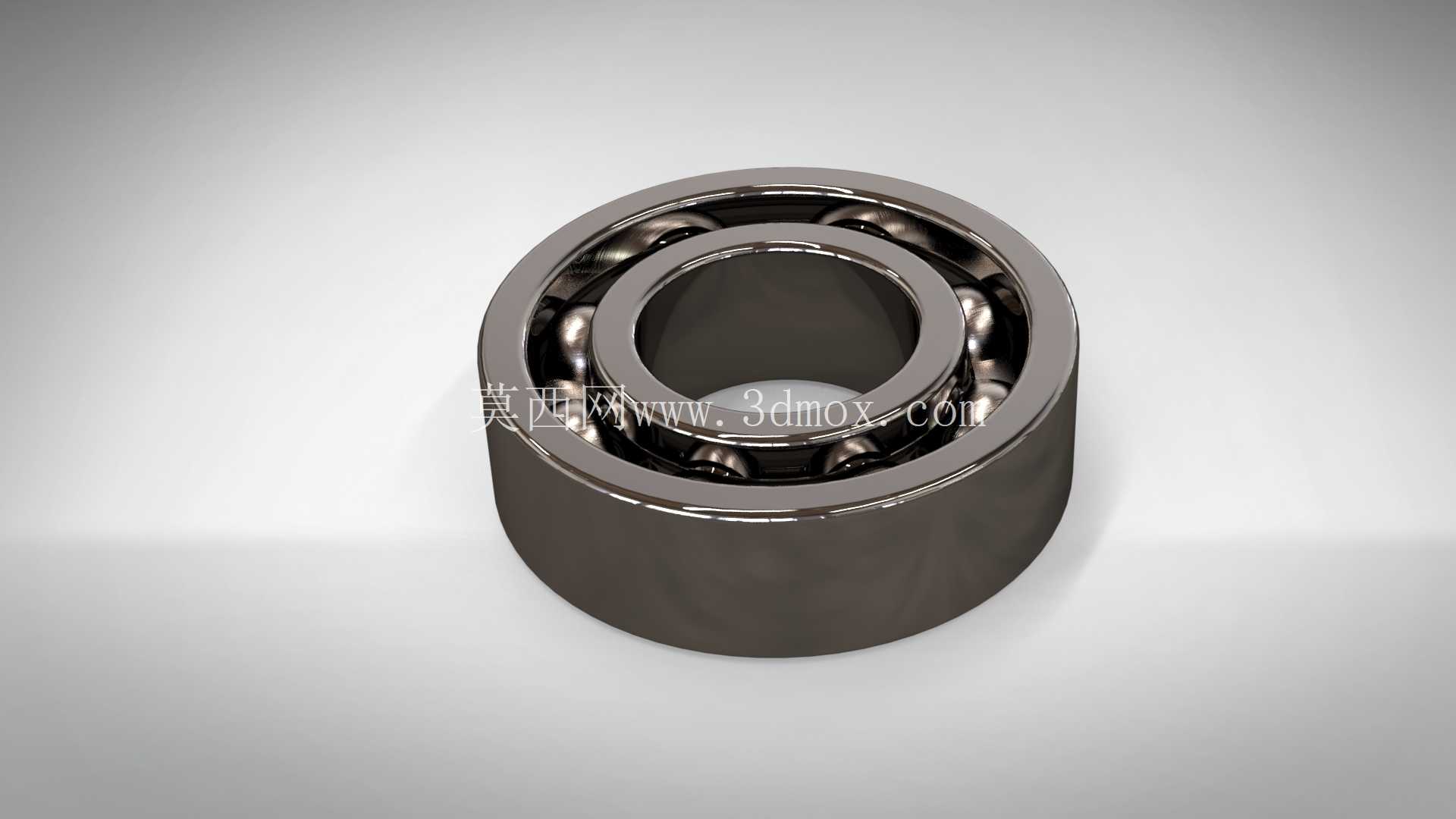

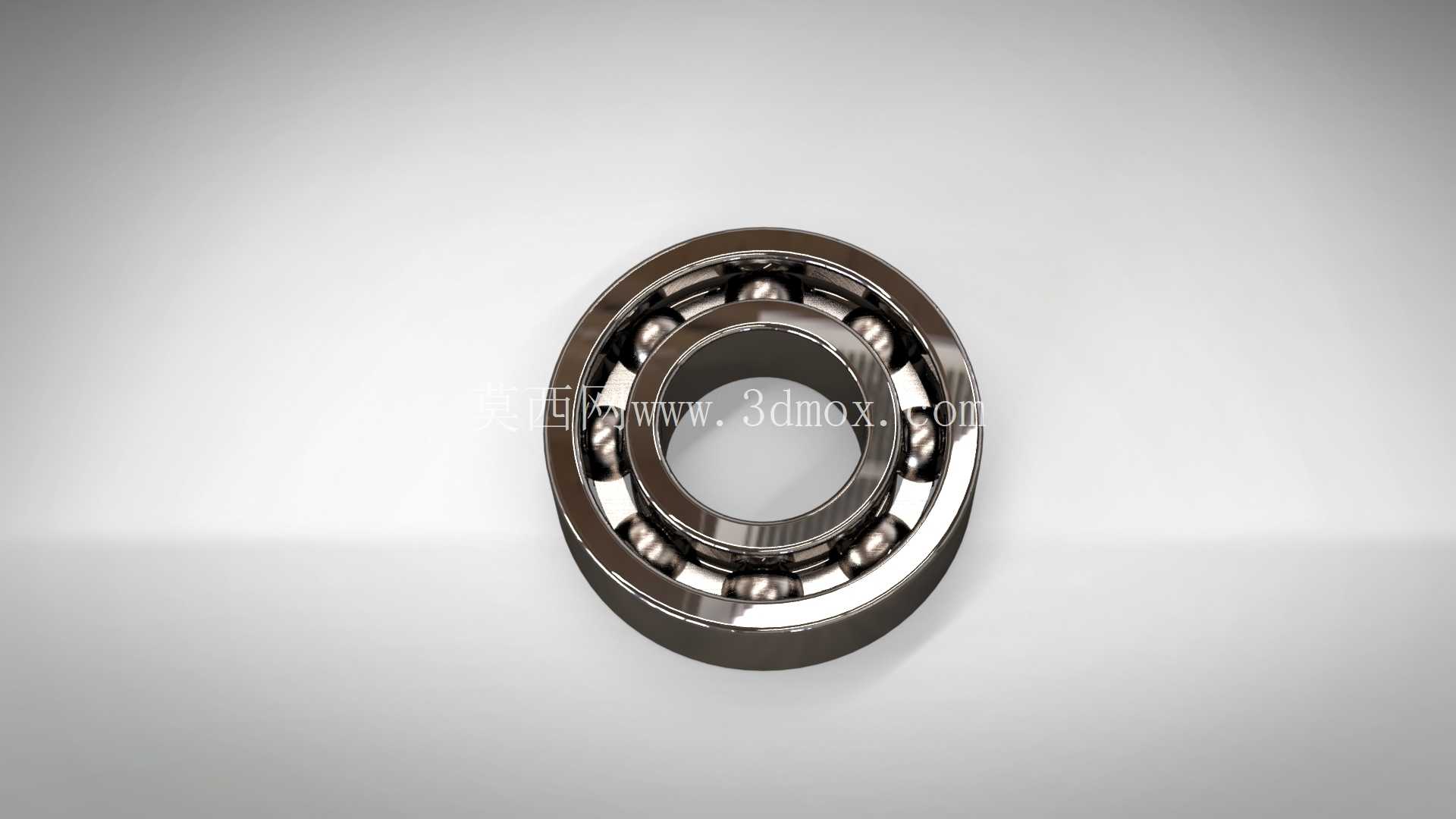

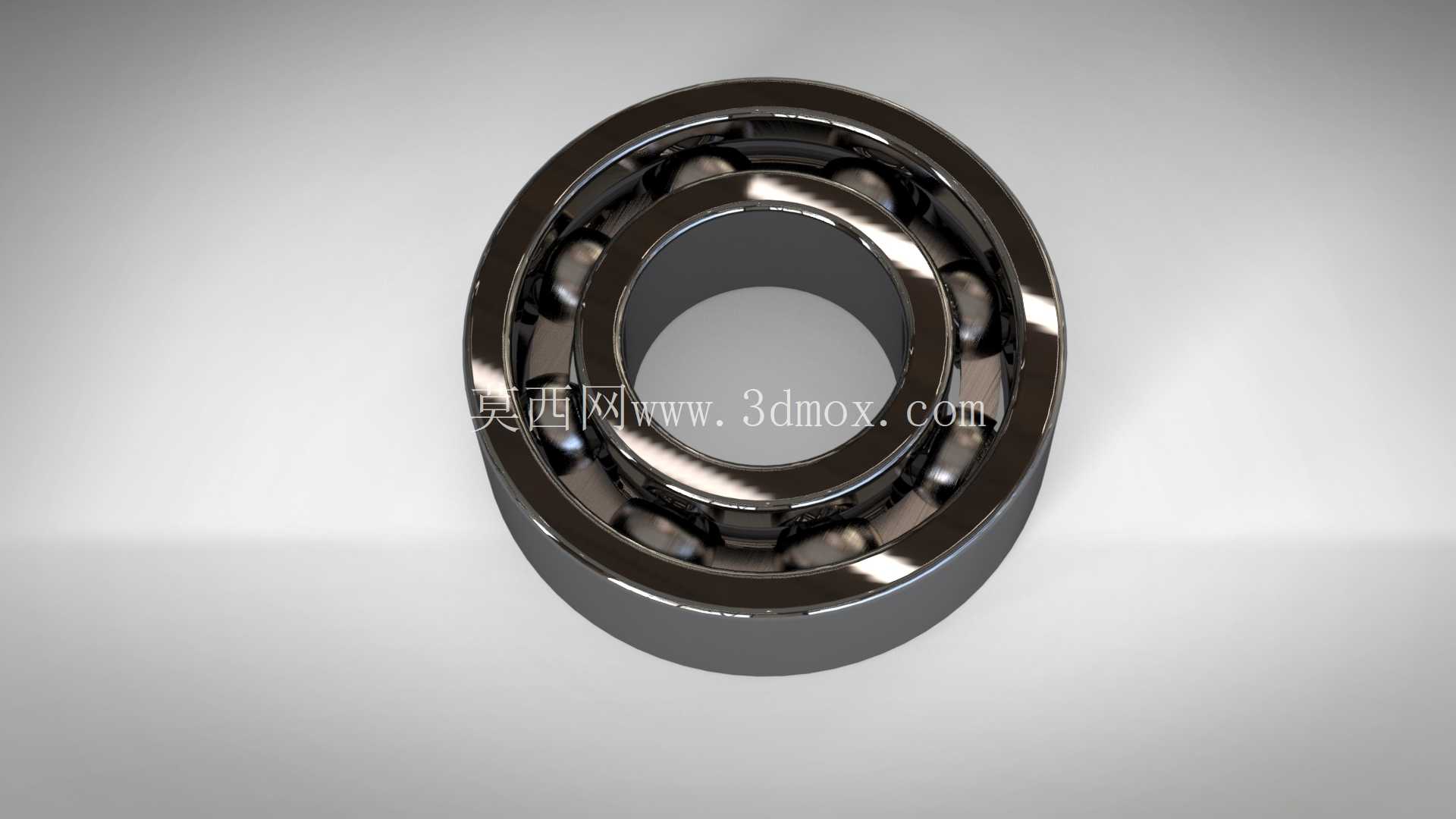

深沟球滚珠轴承结构三维建模作品

在各类旋转传动机构的设计过程中，深沟球滚珠轴承是出现频率最高的支撑类零件之一，从普通的民用家电电机主轴，到工业生产线的输送辊筒、机床的进给轴端，再到小型动力设备的输出端，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的位置，都能看到这类零件的应用。不同于滑动轴承依赖油膜形成支撑的工作逻辑，滚珠轴承通过内圈、外圈之间的钢制滚动体将滑动摩擦转化为滚动摩擦，在常规工况下的摩擦阻力仅为滑动轴承的几十分之一，同时能在径向承载的基础上，承受一定程度的双向轴向载荷，适配绝大多数中低速、中等载荷的轴系安装需求。

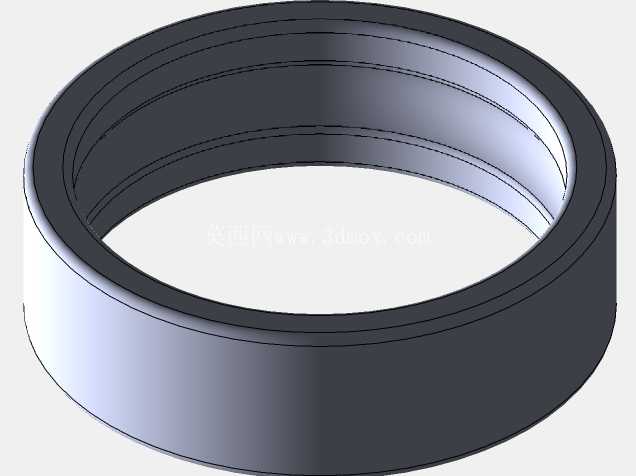

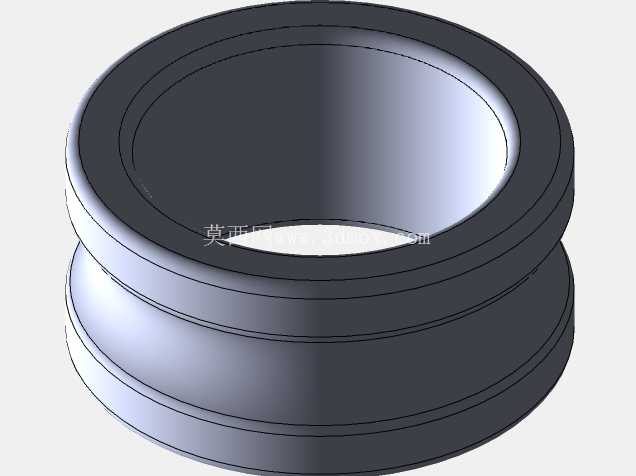

做这个结构的建模时，最先要明确的是安装边界的尺寸约束：轴承的内圈孔径是和轴径做过盈配合的基准，建模时要严格保证内孔的圆柱度公差带，不能出现锥度或者椭圆变形，否则压装后会导致内圈受力不均，运转过程中出现异常温升；外圈的外径是和轴承座安装孔配合的尺寸，同样要保证圆柱度，同时要预留出标准规定的安装倒角，避免压装时因为锐边切削导致配合面出现毛刺，影响装配精度。滚动体的直径和数量是根据额定动载荷计算确定的，建模时要保证每个滚珠的直径一致性，同时保持架的兜孔间隙要控制在合理范围，间隙过小会导致滚动体卡滞，运转时出现异响，间隙过大则会导致滚动体在运转过程中出现窜动，影响轴系的回转精度。

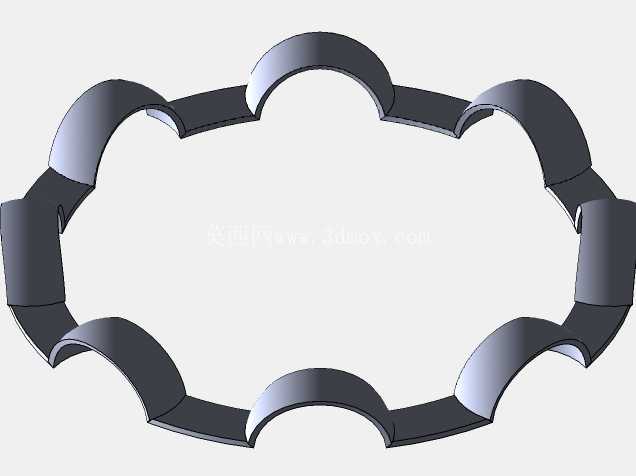

建模过程中要注意几个容易被忽略的结构细节：首先是内外圈的滚道曲率，滚道的圆弧半径要略大于滚珠半径，这个差值是保证滚动体和滚道之间形成合理接触角的关键，如果滚道曲率和滚珠完全一致，会导致接触应力过大，大幅缩短轴承的使用寿命；其次是密封槽的结构，如果是带密封的轴承型号，内外圈上的密封槽尺寸要和密封圈的安装尺寸匹配，槽口的倒角要做圆滑过渡，避免割伤密封圈的橡胶唇口；另外就是保持架的结构，不管是冲压钢保持架还是尼龙保持架，兜孔的位置度要严格对齐，保证每个滚动体在滚道内的周向间距一致，避免出现载荷集中在某几个滚动体上的情况。

从实际应用场景来看，这类滚珠轴承的选型和安装直接决定了整套设备的运行稳定性，比如在小型输送线的辊筒设计中，如果轴承的径向游隙选得过大，会导致辊筒运转时出现跳动，输送的工件容易出现偏移；如果游隙选得过小，长时间运转后温升过高，会导致润滑脂失效，出现轴承抱死的故障。建模时还原真实的游隙参数，能在后续的虚拟装配中提前验证轴系的窜动量，避免实际加工装配后出现干涉或者间隙超标的问题。另外，轴承的注油孔、防尘盖结构也需要准确还原，这些细节直接影响后续的维护保养流程，比如带双面防尘盖的轴承是预填润滑脂的免维护结构，建模时不能遗漏防尘盖的装配位置，否则在做整机的BOM统计时会出现零件漏项。

很多新手在做这类标准件建模时，容易只做外观的大致轮廓，忽略配合面的尺寸精度和细节结构，实际上这类标准件的三维模型最大的作用是给整机装配提供准确的安装参考，内孔、外径、宽度这些核心安装尺寸必须和机械设计手册上的标准参数完全一致，倒角、退刀槽这些工艺结构也要准确还原，才能保证后续生成的工程图准确，加工出来的轴和轴承座能和标准轴承顺利装配。在做装配约束的时候，要注意轴承内圈和轴的配合是过盈配合，外圈和轴承座的配合根据工况不同可以选择过渡配合或者小间隙配合，这些配合关系在三维装配的约束设置里也要有所体现，方便后续做干涉检查和运动仿真时，能真实模拟轴承运转时的相对运动关系，不会出现内外圈一起转动的错误仿真结果。
