CA6140车床用ABS材质二通管路接头

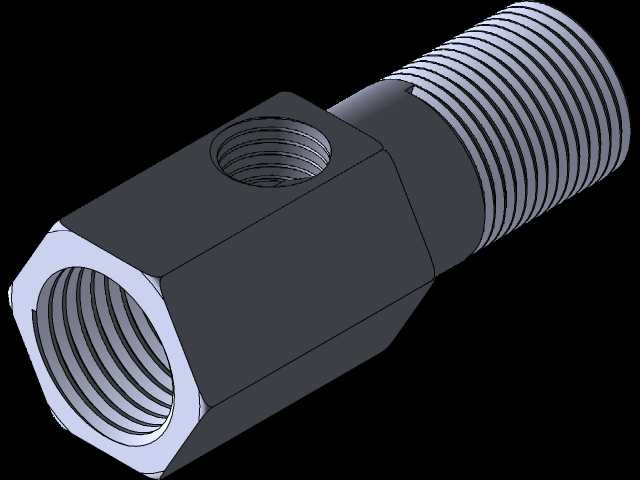

　　在普通卧式车床的润滑与冷却辅助管路改造场景中，这类二通接头承担着单路流体分流转向的核心作用，本次建模完全参照CA6140车床原有润滑管路的安装边界完成，所有尺寸均按照实机测绘的装配空间设定，适配ABS工程塑料的注塑成型工艺特性。从实际装机的使用逻辑来看，车床主轴箱、溜板箱的润滑油路往往需要从主供油管路引出分支，向不同润滑点输送低压润滑油，部分改造场景下也会用于切削液回路的旁通转接，该接头三个通路口径分别匹配现场常用的管路规格：一端外螺纹段用于直接拧入箱体预制的内螺纹接口，侧部与轴向的内螺纹端口分别对接外接输油软管或硬管，无需额外加装转换接头即可完成T型分流，减少管路接头数量的同时也降低了泄漏点风险。

　　建模过程中首先梳理了装配空间的约束条件：CA6140车床主轴箱侧壁的安装位置周边存在齿轮、拨叉等运动部件，接头外伸长度必须控制在安全间隙以内，因此将外螺纹段的长度设定为刚好满足螺纹啮合深度要求，六角拧动段的对边尺寸参照标准扳手空间设计，既保证拧紧时扳手有足够的夹持面，又不会因外形过大与周边运动件发生干涉。接头主体的六方结构并非仅为了造型统一，其核心作用是提供装配扭矩的受力面，安装时使用普通开口扳手即可完成拧紧作业，无需定制专用工装，车间日常维护拆装十分便利。材质选用ABS塑料的设计考量，一方面是低压润滑管路的工作压力通常不超过0.3MPa，ABS的强度完全可以满足承压需求，另一方面塑料材质自带一定的阻尼特性，

　　车床运行时的振动不会像金属接头那样出现松动松脱的问题，同时ABS的耐油性适配普通机床润滑油的长期接触，不会出现溶胀变形。结构细节上，所有螺纹段都按照普通管螺纹的牙型参数建模，内螺纹的底孔深度预留了足够的啮合余量，外螺纹的末端做了轻微的倒角引导，对接管路时可以快速对中，避免 cross-thread 错牙问题。接头内部的流道做了等径过渡处理，分流交汇处没有突兀的直角台阶，润滑油流经时的压损更小，也不会出现杂质积存的死角，长期使用不容易发生油路堵塞。从安装边界来看，接头拧入箱体后，侧部接口的朝向可以通过螺纹啮合的圈数微调，安装时可以根据外接管路的排布方向调整到最合适的角度，避免软管出现过度弯折。三维建模阶段完整还原了所有结构细节：

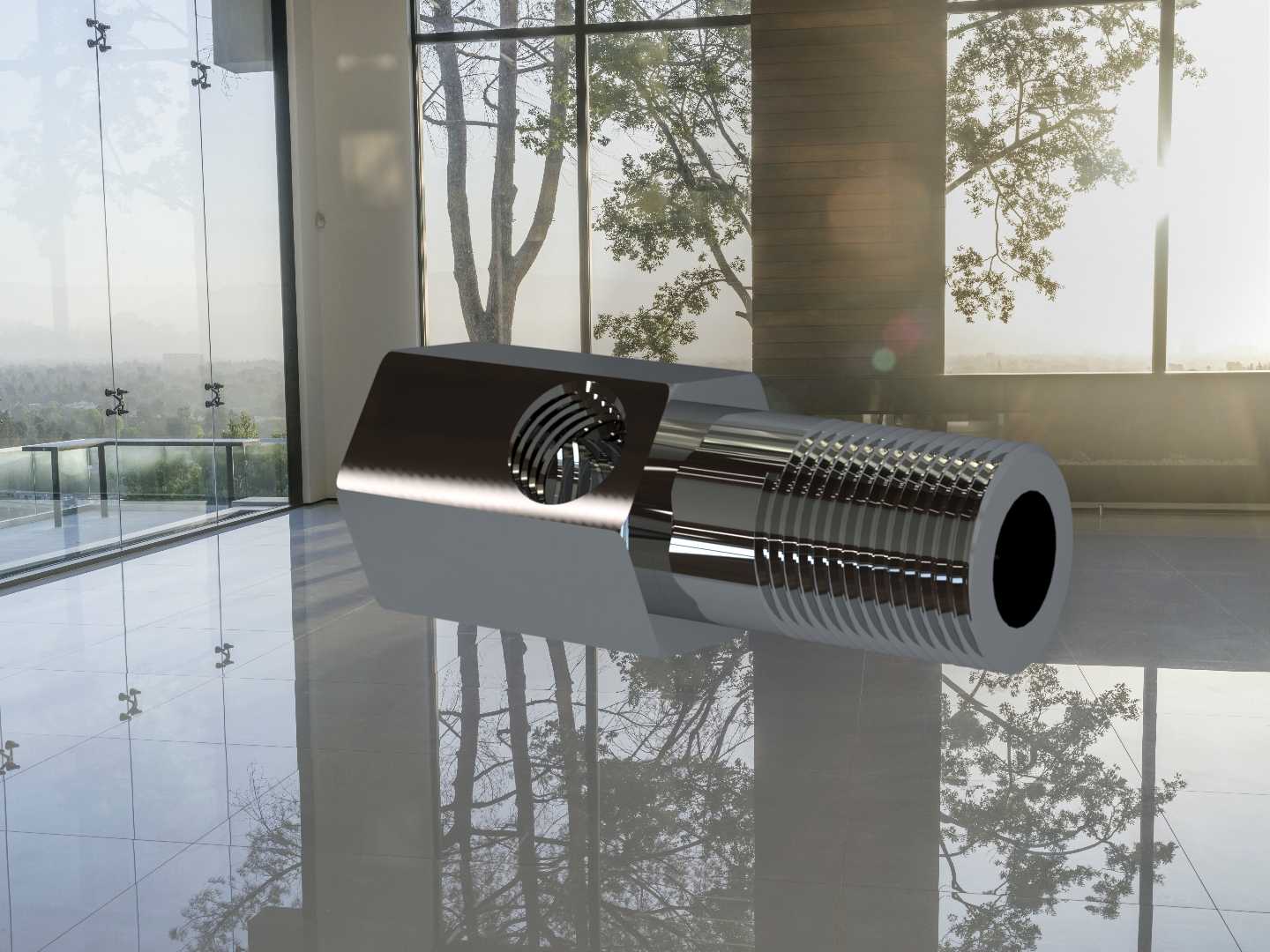

　　外螺纹的每一圈牙型、内螺纹的啮合长度、六方段的棱角倒角、端口的密封面都做了精准建模，既可以直接用于ABS件的3D打印快速试制，也可以作为注塑模具设计的原始参考，试制件装机后可以直接验证装配间隙、通流效果，不需要二次反复测绘调整。在机床备件维修场景中，这类非标二通接头往往没有现成的标准件可以直接采购，按照实机尺寸完成的参数化模型，可以快速调整通路口径、螺纹规格，衍生出适配不同型号车床的同类接头，覆盖普通卧式车床、铣床等通用机加工设备的低压管路分流需求，结构简单可靠，没有多余的复杂特征，加工成型难度低，日常维护更换成本也远低于定制金属接头。
