冲压模具用环形刃口镶件结构设计

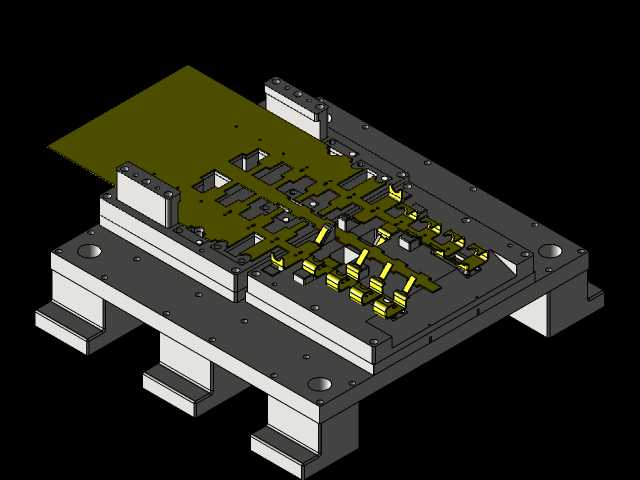

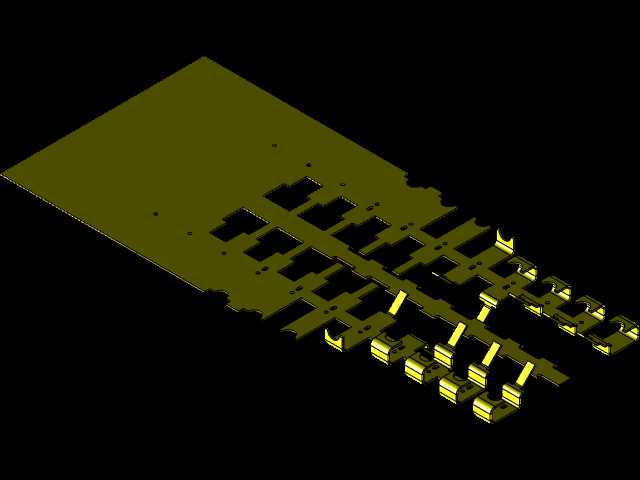

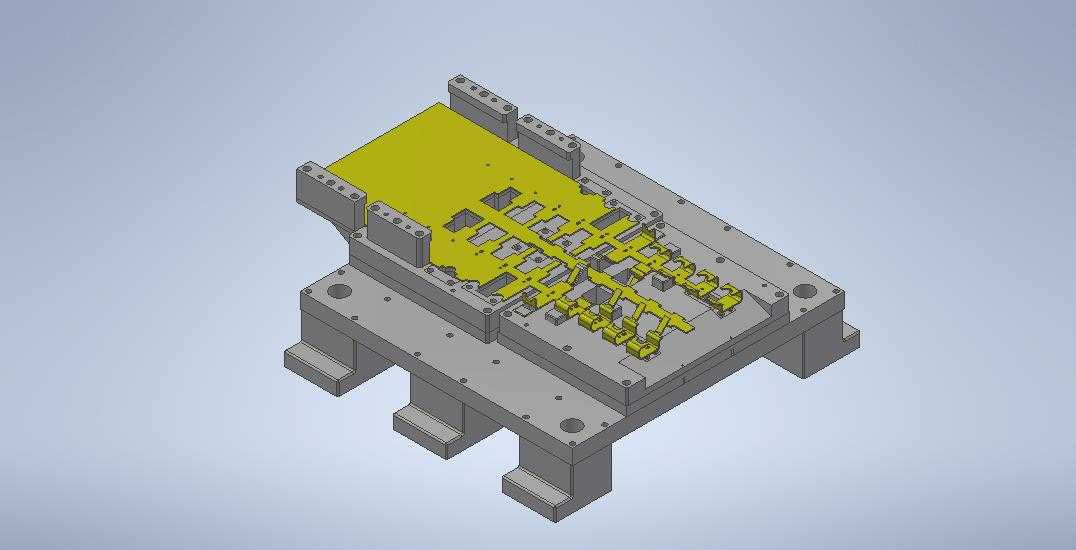

　　该环形零件为冲压模具核心工作镶件，主要应用于薄板冲裁、落料工位的刃口作业场景，在级进模、单工序冲模中承担板料分离的核心切削功能，是冲压生产线上保证冲裁断面质量、控制产品尺寸精度的关键易耗部件。从实际工况来看，这类镶件直接与被冲压板材接触，冲裁过程中需要承受瞬时冲击载荷、板料的摩擦磨损以及卸料时的反向拉应力，因此结构设计上采用了等截面环形通体结构，内外圆柱面均设置高精度配合公差，内孔为冲裁作业的刃口工作区，外圆用于与模具模座的安装孔实现过渡配合定位，端面则承担冲压时的压料与刃口切削受力。设计过程中优先考虑了刃口的修磨余量预留，环形轴向尺寸预留了多次修磨的厚度空间，每次刃口磨损后只需平磨端面即可恢复切削精度，无需整体更换镶件，

　　大幅降低模具维护成本。安装边界方面，该镶件的外圆直径与模座安装孔采用H7/m6的过渡配合，装配时需通过铜棒轻敲压入安装位，轴向通过模座的台阶孔实现限位，防止冲压过程中镶件发生轴向窜动；内孔刃口处设置了微小的倒锥角度，冲裁完成后废料可顺着倒锥顺利滑落，避免废料堵塞在刃口内部造成闷车、废料回升等冲压常见故障。从功能特性来看，该环形镶件的内外圆同轴度公差控制在0.005mm以内，端面与轴线的垂直度公差不超过0.003mm，保证冲裁时间隙均匀，避免出现冲裁断面毛刺过大、塌角超差的问题；刃口部位采用整体硬质合金材质设计思路（建模时预留了材质选型的替换接口），可根据冲压板材的厚度、材质调整对应硬度参数，冲压0.5-2mm厚的冷轧钢板、镀锌板、

　　铝板等常用五金板材时，刃口单次修磨后的使用寿命可达到数万冲次。不同于普通的标准垫片类环形零件，该镶件的工作端面没有设置倒角，保持锋利的直角刃口结构，非工作端面则设置了0.5mm的装配导入倒角，方便压入模座安装孔时不会刮伤安装孔内壁；环形的壁厚经过受力校核，既保证了足够的结构强度承受冲压冲击，又避免壁厚过大造成模具整体尺寸冗余，适配CA6140机床加工的常规安装尺寸范围，可直接应用于常规吨位的开式压力机配套模具中。在实际模具装配场景中，该镶件通常与凹模套、卸料板镶件配合使用，内孔尺寸与凸模外径保持合理的冲裁间隙，间隙值根据板材厚度取料厚的5%-10%，建模时已将间隙参数设置为可驱动变量，调整内孔尺寸即可适配不同厚度板材的冲裁需求。结构上没有多余的复杂特征，整体为回转体结构，加工时可通过外圆磨、内圆磨工序完成高精度表面加工，加工工艺性良好，适合批量生产作为模具标准备件储备。
