流线型握持式1L便携储水瓶结构

　　该储水瓶结构面向日常便携饮水、户外作业随行补水以及小型工位液体暂存场景开发，整体采用收腰流线曲面造型，在兼顾1L额定储液容量的前提下，重点优化手持握持的贴合度与摆放稳定性，可作为民用饮水器具、便携日化分装容器、小型设备配套储液壶的结构设计参考。

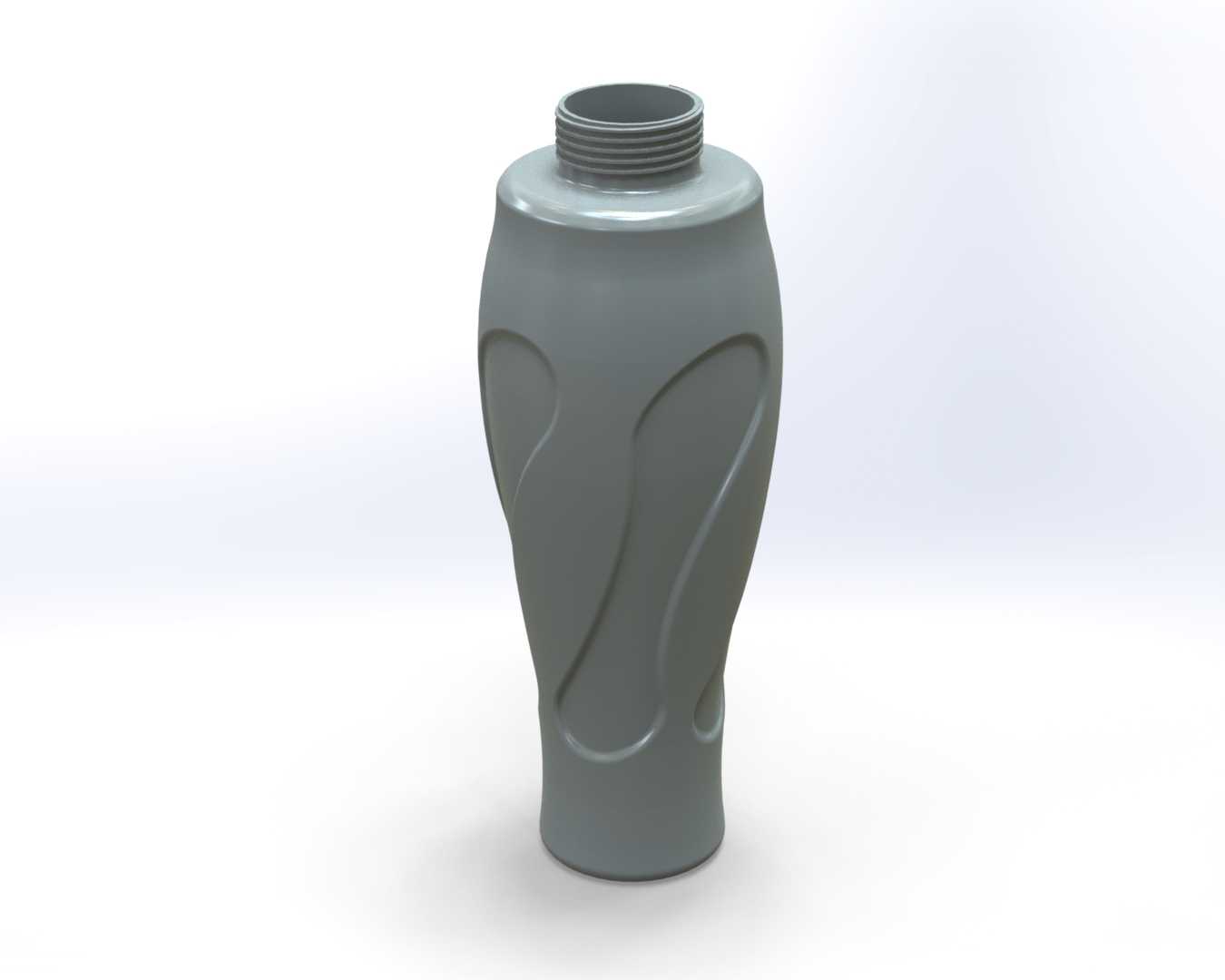

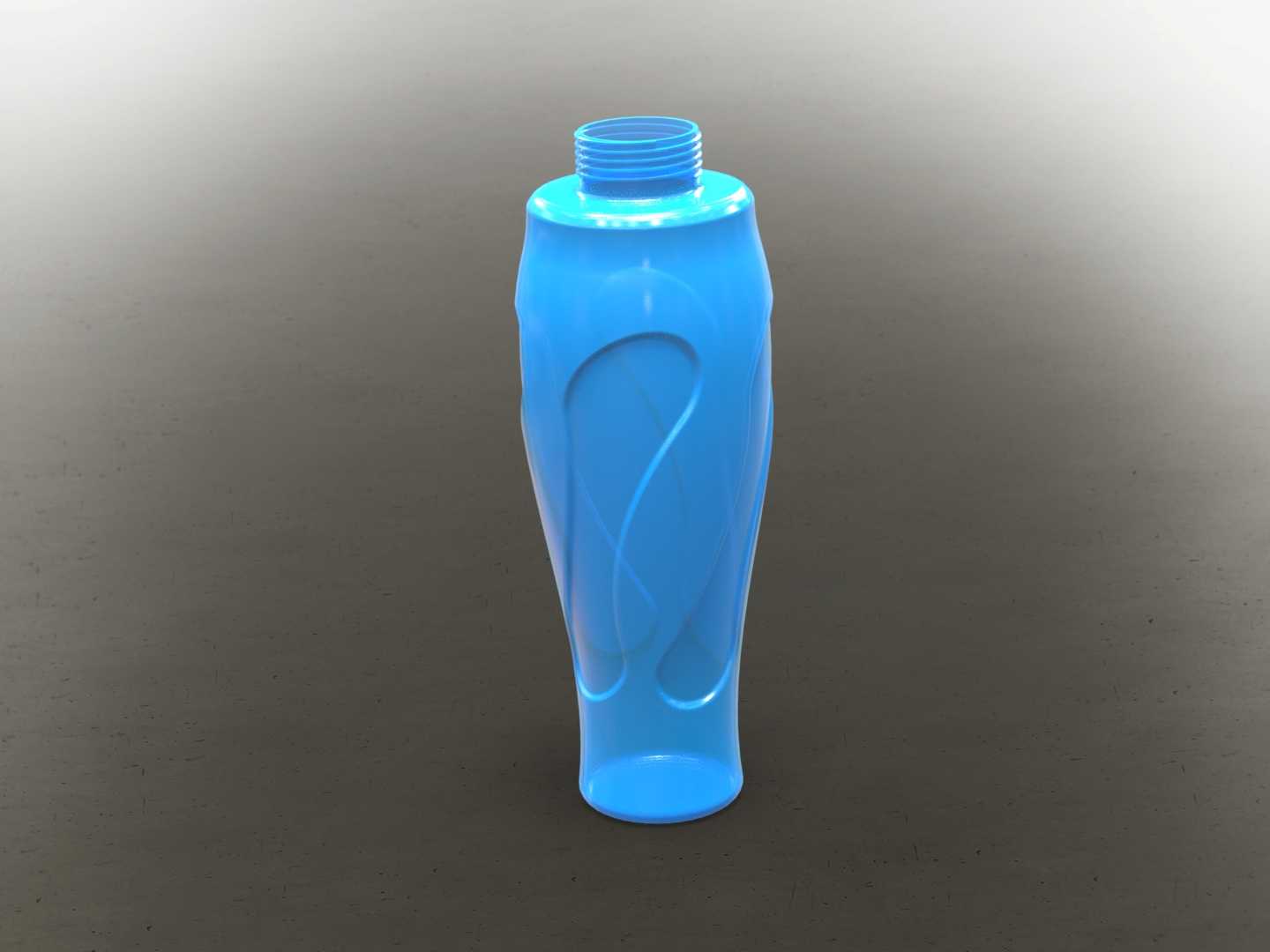

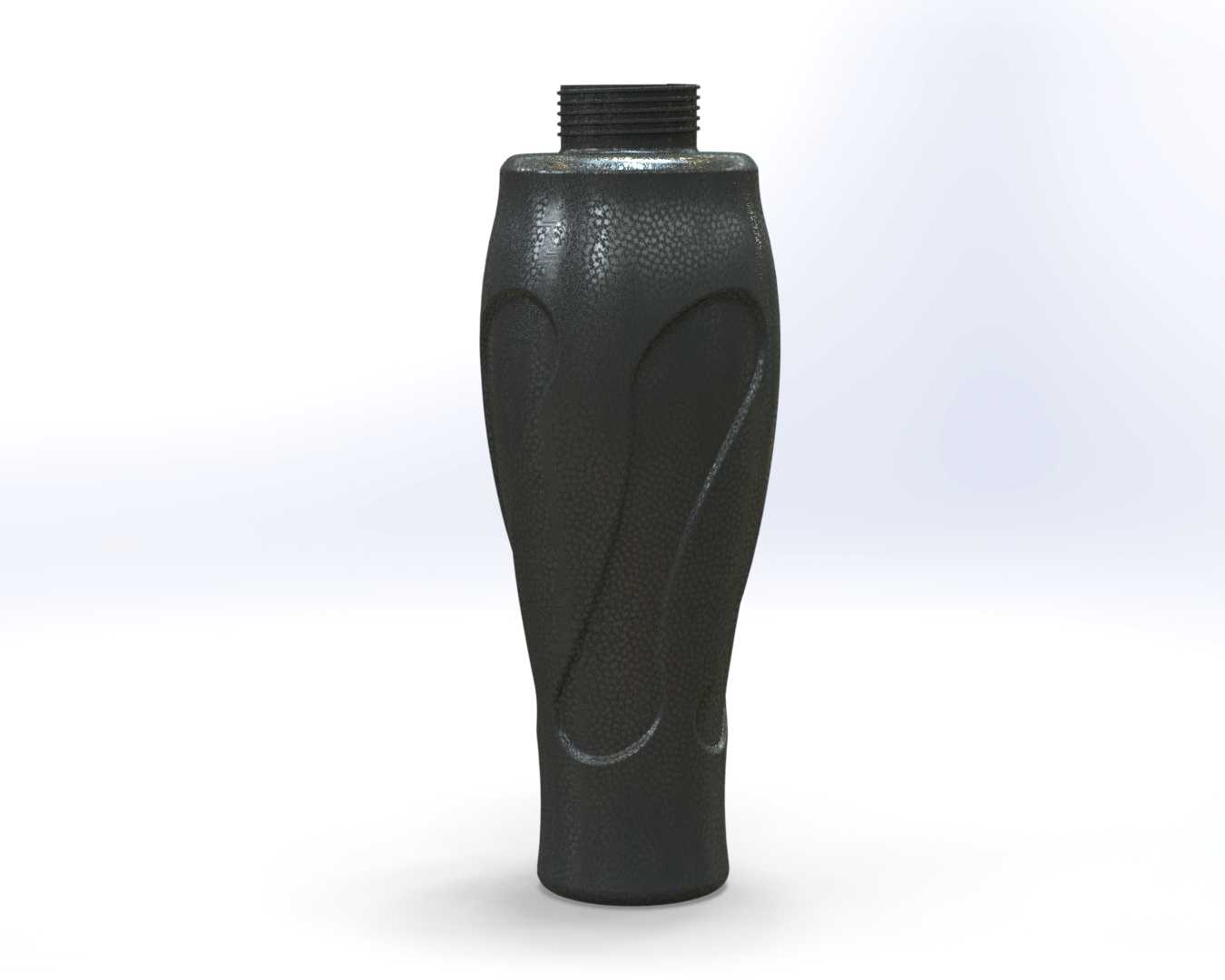

　　从实际使用边界来看，瓶体总高度适配常规车载杯架、户外背包侧袋以及工位桌面摆放空间，底部采用小直径平整支撑面，支撑环面做加厚处理，静置时接触压强均匀分布，满液状态下放置在倾斜度不超过8度的工作台面不会出现滑移倾翻；瓶身中段向内收窄形成握持区，两侧曲面凹陷深度按照成年男性手掌握持时四指自然弯曲的弧度拟合，单手提携满液状态时手指与瓶壁的接触面积比直筒瓶提升近四成，长时间握持不会出现局部硌压感，瓶身上下两端做平滑扩径过渡，既避免收腰位置出现结构强度突变，也让瓶内液体倾倒时的流道过渡更顺畅，不会在瓶颈位置形成紊流喷溅。

　　瓶口位置采用标准外螺纹接口设计，螺纹段的牙型高度、螺距均匹配通用旋盖密封尺寸，螺纹根部做圆角过渡，避免反复旋拧瓶盖时出现应力开裂，螺纹下方设置一圈限位凸台，瓶盖旋紧后端面抵靠凸台形成轴向密封限位，不会出现旋拧过深刮伤瓶口端面的问题；瓶口内径取值兼顾加水、投放固体饮品以及清洗操作的空间需求，普通清洁刷可以直接伸入瓶底完成内壁清洁，不需要额外搭配专用清洁工具。

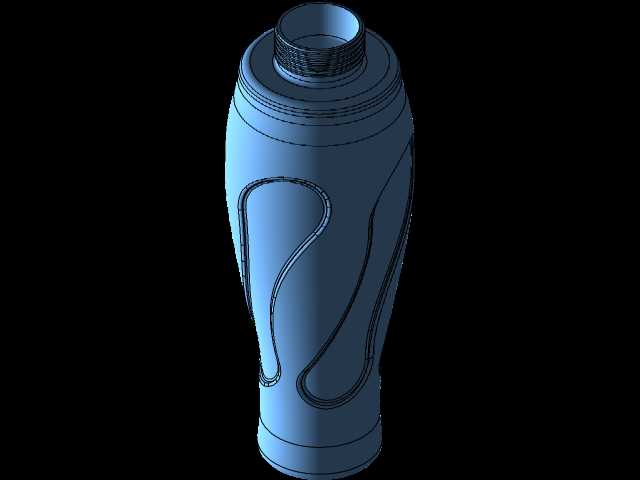

　　结构建模过程中优先采用曲面放样与实体抽壳结合的思路：先根据握持人机尺寸绘制三条主控引导线，分别对应瓶身正面轮廓、侧面握持凹陷轮廓以及底部支撑轮廓，通过放样生成连续的基础曲面，对握持区的凹陷曲面做曲率连续校验，保证曲面不存在褶皱、尖点或者曲率突变区域；完成外曲面构建后按照均匀壁厚抽壳，在底部支撑区、瓶口螺纹区、握持凹陷的应力集中位置局部加厚0.4至0.6毫米，避免注塑成型或者3D打印制作时出现局部壁厚不均导致的缩痕、变形问题。瓶身表面的流线装饰凹槽并非单纯外观造型，凹槽走向顺着瓶身受力方向布置，当瓶身受到侧向挤压时，凹槽可以充当加强筋的作用，分散薄壁壳体的局部应力，相比同壁厚的光滑直筒瓶，侧向抗凹陷能力提升约30%，同时凹槽在手持时可以增加手指与瓶壁的摩擦力，沾水状态下握持也不容易打滑。

　　从装配适配角度，该瓶体除了搭配常规螺纹密封盖之外，也可以适配吸管盖、喷雾头、小型抽液泵头等外接功能配件，瓶口螺纹的同轴度控制在0.2毫米以内，外接配件旋合后不会出现偏心漏液的问题；瓶身底部的支撑直径经过校核，匹配常规自行车水壶架、车载杯座的夹持范围，出行放置时不需要额外加装适配套。针对生产制造环节，整个瓶体的拔模方向沿瓶口轴向设置，所有外表面的拔模角度控制在1.5度以上，曲面凹槽位置不存在反向倒扣，注塑开模时可以直接沿轴向顶出，不需要设计复杂的侧向抽芯结构，大幅降低模具加工成本与后期成型的废品率；内壁所有转角位置均做R2以上圆角过渡，完全消除直角应力死角，既方便液体排空后无残留，也避免清洗时污渍在转角位置堆积。

　　在工程验证层面，该结构满液状态下的重心落在底部支撑面的中心区域，手持瓶身倾斜倒水时，力矩变化平顺，不需要刻意调整手腕角度即可控制出水流量；瓶身壁厚均匀性经过模流分析校验，填充过程中熔体流动前沿速度一致，不会出现短射、飞边等成型缺陷，整体结构既满足日用储水的实用需求，也为同类异形手持储液容器的曲面建模、结构优化提供了可复用的设计参考。
