CH340方案ESP32程序烧录转接模块结构设计

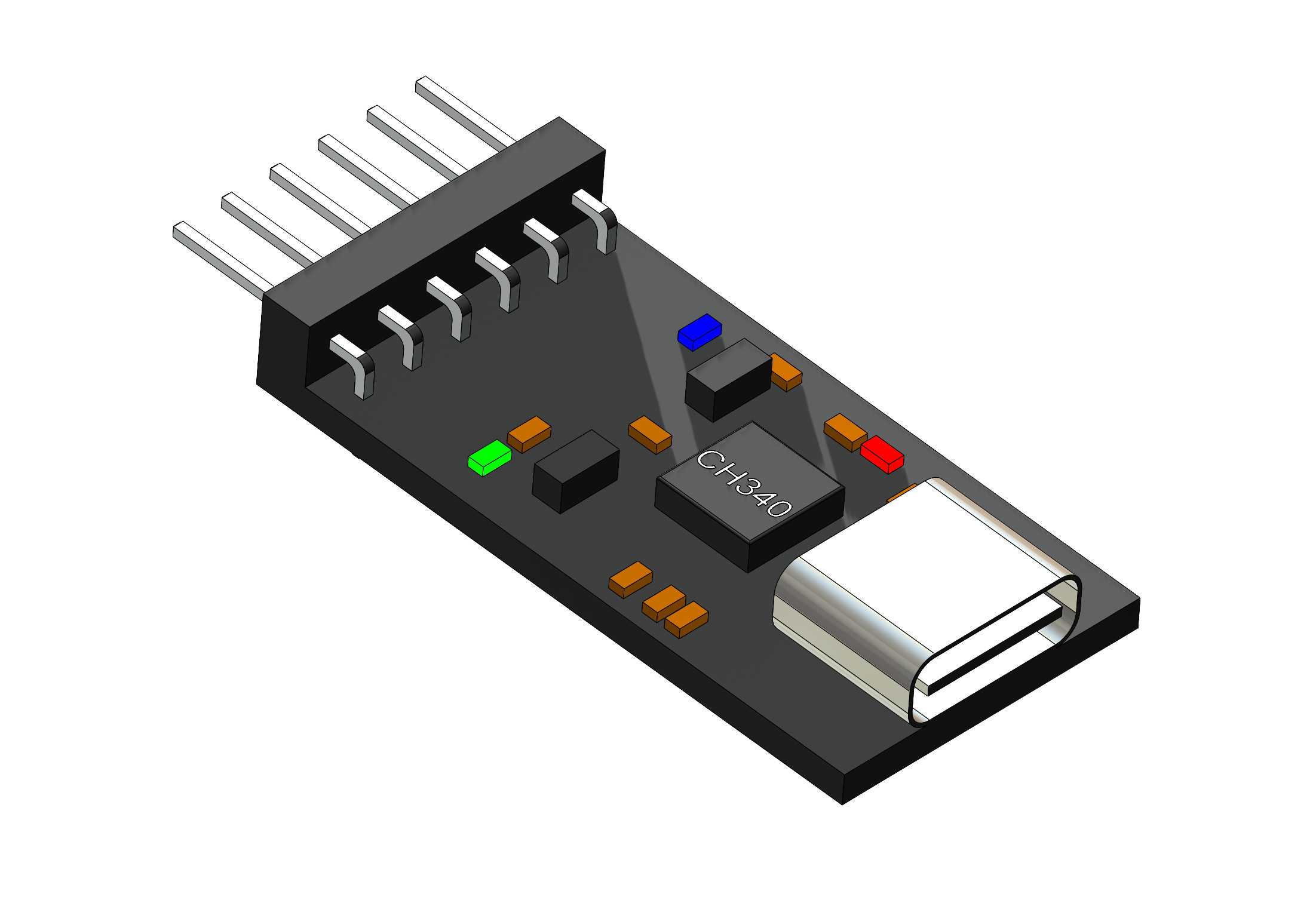

　　在嵌入式硬件开发、物联网终端调试的日常作业场景里，程序烧录转接模块是连接上位机与目标主控板的核心中转部件，这款基于CH340芯片设计的ESP32代码上传转接模块，正是针对嵌入式开发环节中串口通讯不稳定、接线繁琐、接口适配性差等实际痛点完成的结构设计。从实际使用场景出发，模块首先要适配桌面开发台的狭小操作空间，同时兼顾频繁插拔的耐用性需求，整体采用长条形PCB基板布局，基板厚度选用常规1.6mm环氧玻纤板材，兼顾结构强度与布线空间，板载元件全部采用表贴工艺排布，最大限度压缩垂直方向占用空间，避免在密集接线的开发环境中与周边杜邦线、调试探针产生干涉。

　　模块的核心功能是实现USB信号到TTL串口信号的转换，完成上位机与ESP32主控之间的程序传输与串口通讯，因此在接口选型上直接采用Type-C母座作为USB输入接口，相比传统Mini-USB、Micro-B接口，Type-C接口不存在正反插识别问题，能够承受上千次的频繁插拔操作，完全匹配开发阶段反复接线调试的使用强度，接口位置设置在模块短边端面，金属外壳做加厚处理，焊接时增加固定焊盘提升接口与基板的结合强度，避免插拔过程中出现接口松脱、焊盘脱落的问题。排针接口设置在与Type-C接口相对的另一短边，采用2.54mm标准间距直插排针，排针引脚长度控制在10mm，既能够直接插在面包板上完成快速搭建，也可以通过杜邦线与ESP32开发板的串口引脚对应连接，排针焊接位置做了加宽焊盘处理，多次插拔也不会出现引脚歪斜、焊盘撕裂的情况。

　　板载元件的排布完全遵循信号流向逻辑，CH340主芯片布置在基板中心位置，周边配套的晶振、电容、电阻全部围绕芯片就近摆放，最大限度缩短高频信号走线长度，减少信号传输过程中的干扰与衰减，保证程序烧录过程中的数据传输稳定性，避免出现丢包、烧录中断的问题。电源指示与收发状态指示灯分别采用绿、红、蓝三色LED，布置在板边靠近操作者的一侧，开发人员无需借助上位机软件提示，直接通过板载灯效就能判断模块供电状态、数据收发状态，快速排查接线故障。板载的三个功能按键分别对应复位、烧录使能、 boot模式触发，按键行程选用1.5mm轻触开关，按键帽高出PCB板面2mm，手指按压时不会与周边元件产生剐蹭，触发力度控制在160g左右，既不会因为轻微触碰误触发，也不需要过大按压力度造成操作疲劳。

　　从安装边界来看，模块整体外形尺寸控制在45mm*18mm范围内，除排针与Type-C接口外，所有表贴元件的最高高度不超过5mm，不管是嵌入到小型开发装置内部作为固定串口转换部件，还是作为手持调试工具外接使用，都不会占用过多安装空间。PCB板四角做了R1.5mm圆角处理，避免尖锐板边划伤操作人员手指，也减少在狭小空间内安装时卡滞的概率。布线过程中电源走线与信号走线做了明确分隔，电源回路增加去耦电容，减少USB端口供电波动对CH340芯片工作稳定性的影响，模块支持5V与3.3V电平自动适配，不需要额外设置电平切换跳线，直接对接不同供电电压的ESP32模块都能正常通讯，避免因为电平不匹配烧坏主控板IO口的风险。

　　在实际调试作业中，这款转接模块不需要额外安装复杂驱动，主流操作系统都能自动识别CH340芯片完成驱动加载，插上就能直接识别串口端口，省去了开发前期的环境配置时间。模块的结构设计充分考虑了量产加工的工艺性，所有元件都选用通用标准料件，没有特殊定制元件，SMT贴片加工时不需要特殊钢网开孔，回流焊过程中元件移位风险极低，后期组装也只需要完成排针与接口的波峰焊工序，加工良率能够控制在较高水平。针对长时间连续烧录的使用场景，CH340芯片下方预留了散热铜箔区域，连续工作数小时芯片温升也能控制在合理范围内，不会出现因为过热导致的串口断连、传输速率下降问题。对于嵌入式开发人员、硬件结构设计人员来说，这款模块的结构设计完全围绕实际使用中的细节痛点展开，没有冗余的功能设计，每一处结构、每一个元件位置都对应实际操作中的真实需求，不管是个人开发调试使用，还是集成到批量生产的测试工装中作为固定烧录部件，都能稳定完成程序上传、串口通讯的核心功能。
