绿色旋钮式选择开关三维结构设计

　　在工业控制回路的实操场景里，这类旋钮式选择开关是低压控制柜、设备操作面板上出镜率极高的人机交互元件，和普通按压式按钮不同，它通过旋钮的旋转档位切换来实现不同回路的通断逻辑，常见的两档、三档结构可以对应设备的手动/自动切换、本地/远程控制切换、多工位运行模式选择等功能，相比按钮式的瞬时触发，旋钮开关的档位具备保持特性，操作人员可以直观通过旋钮的指向判断当前设备的运行状态，避免误判带来的操作风险。

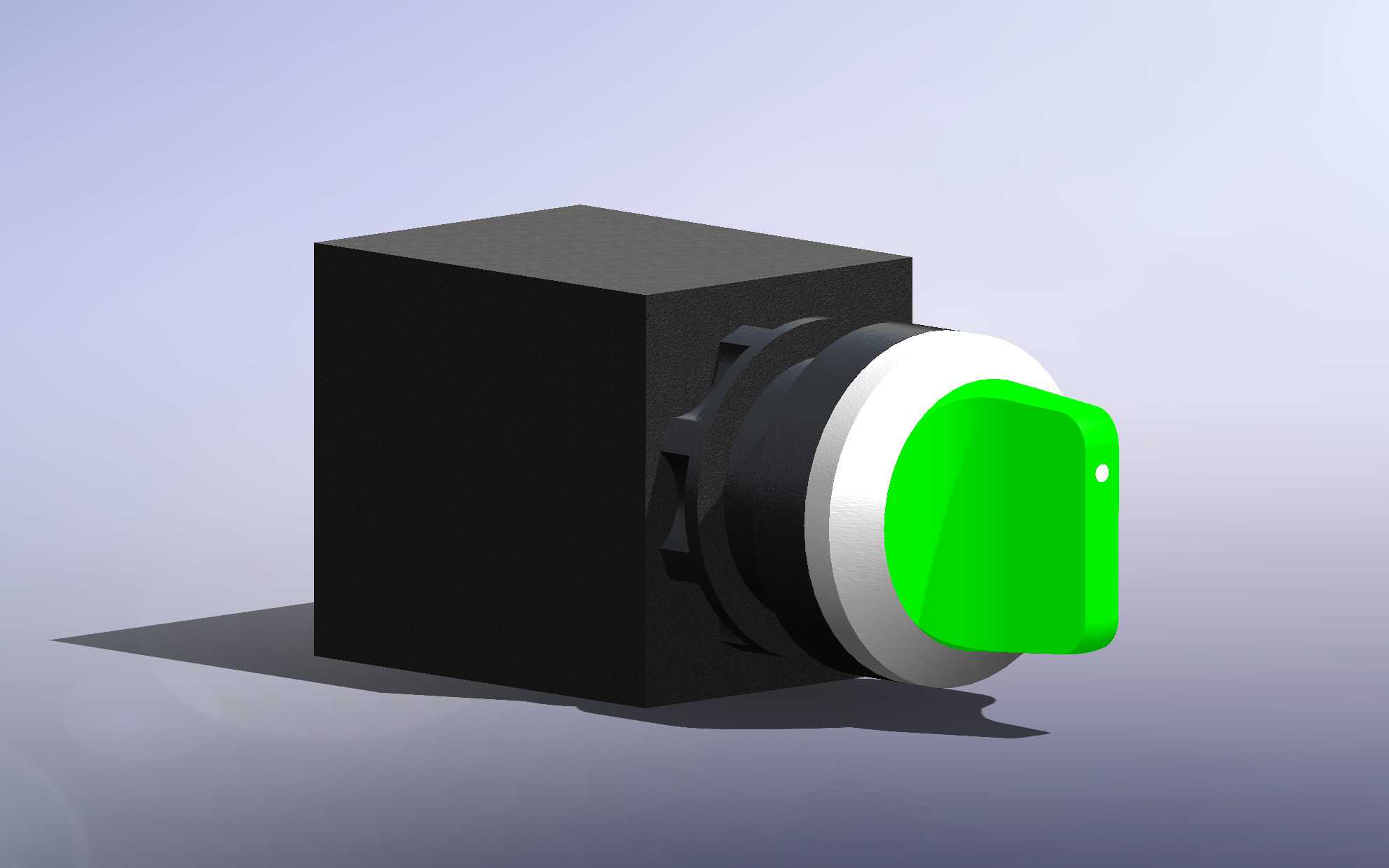

　　从结构设计的角度拆解这个模型，整体分为后部安装基座、中部锁紧固定结构、前部操作旋钮三个核心部分。后部的方形基座是开关的主体功能舱，内部集成了触点模组、档位定位结构，方形的外形设计是为了适配面板安装时的防转需求，当开关从面板正面插入安装孔后，基座的方形轮廓可以卡在面板背面的限位槽内，避免拧紧固定螺母时整个开关跟转，导致内部接线扭曲脱落。中部的银灰色环带是面板安装的锁紧压圈，实际生产中这个部位一般采用阻燃PA66材质，和基座之间通过螺纹配合，安装时将基座从柜内穿出面板预留的安装孔，从正面旋紧这个压圈，就能把开关牢牢固定在面板上，压圈和面板之间一般会加装橡胶密封垫圈，在有防尘防水要求的场景下可以达到IP65左右的防护等级，避免车间内的切削液、粉尘进入开关内部造成触点接触不良。

　　前部的绿色操作旋钮是直接和操作人员接触的部分，这个模型里的旋钮做了弧形拨片式设计，相比传统的圆形小旋钮，这种加长的拨片结构更方便操作人员戴劳保手套时操作，尤其是在机床加工、冲压设备这类操作人员必须佩戴防护手套的场景，过小的旋钮会导致操作时打滑，拨片式的结构增大了操作接触面积，旋转时的力矩传递更直接，档位切换的手感更清晰。旋钮的绿色配色是工业控制领域的通用规范，一般用来代表启动、导通、正常运行类的功能档位，和红色的停止按钮、黑色的复位旋钮形成明确的视觉区分，操作人员在紧急情况下可以快速识别对应的操作元件，减少反应时间。

　　做这类开关的三维建模时，首先要确认安装边界尺寸，目前工业领域通用的这类旋钮开关安装孔径多为22mm，这是和按钮、指示灯统一的安装开孔标准，建模时要严格保证基座的安装螺纹外径、压圈的压紧尺寸和22mm开孔适配，同时要预留出面板厚度的适配范围，一般这类开关可以适配1mm到6mm厚度的钢板、绝缘板面板，建模时压圈的螺纹行程要覆盖这个厚度区间，避免出现面板过薄压不紧、面板过厚旋不到位的问题。其次是档位结构的设计，两档开关的旋转角度一般为90度，三档开关为左右各45度，建模时要在基座内部做出对应的定位钢珠、弹簧卡槽结构，保证旋钮旋转到对应档位时可以有清晰的卡位手感，不会因为设备振动导致档位自行偏移。另外旋钮和内部转轴的连接要做防转设计，一般采用D型轴配合或者扁位结构，避免旋钮和转轴之间打滑，导致外部旋钮旋转了但内部触点没有动作的失效问题。

　　在实际设备选型应用中，这类开关的基座触点容量一般为AC-15类3A/380V，DC-13类0.5A/220V，可以直接驱动小型中间继电器、接触器的线圈回路，不能直接驱动电机、加热器这类大功率负载，建模时虽然不需要做出内部触点的详细结构，但要在基座的后部预留出接线端子的安装空间，保证接线螺钉的操作空间足够，方便现场电工接压导线。另外在有油污、腐蚀性气体的车间场景，旋钮的外部材质要选用耐油、耐老化的增强尼龙材质，避免长期使用后旋钮开裂、褪色，这个模型里的旋钮表面做了光滑的弧面处理，没有容易积灰的凹槽结构，日常清洁维护时只需要擦拭表面即可，不会在缝隙里积存油污和粉尘，很适合机床加工、焊接作业这类生产环境比较恶劣的场景使用。
