ABS材质密封电气接线防护壳体结构

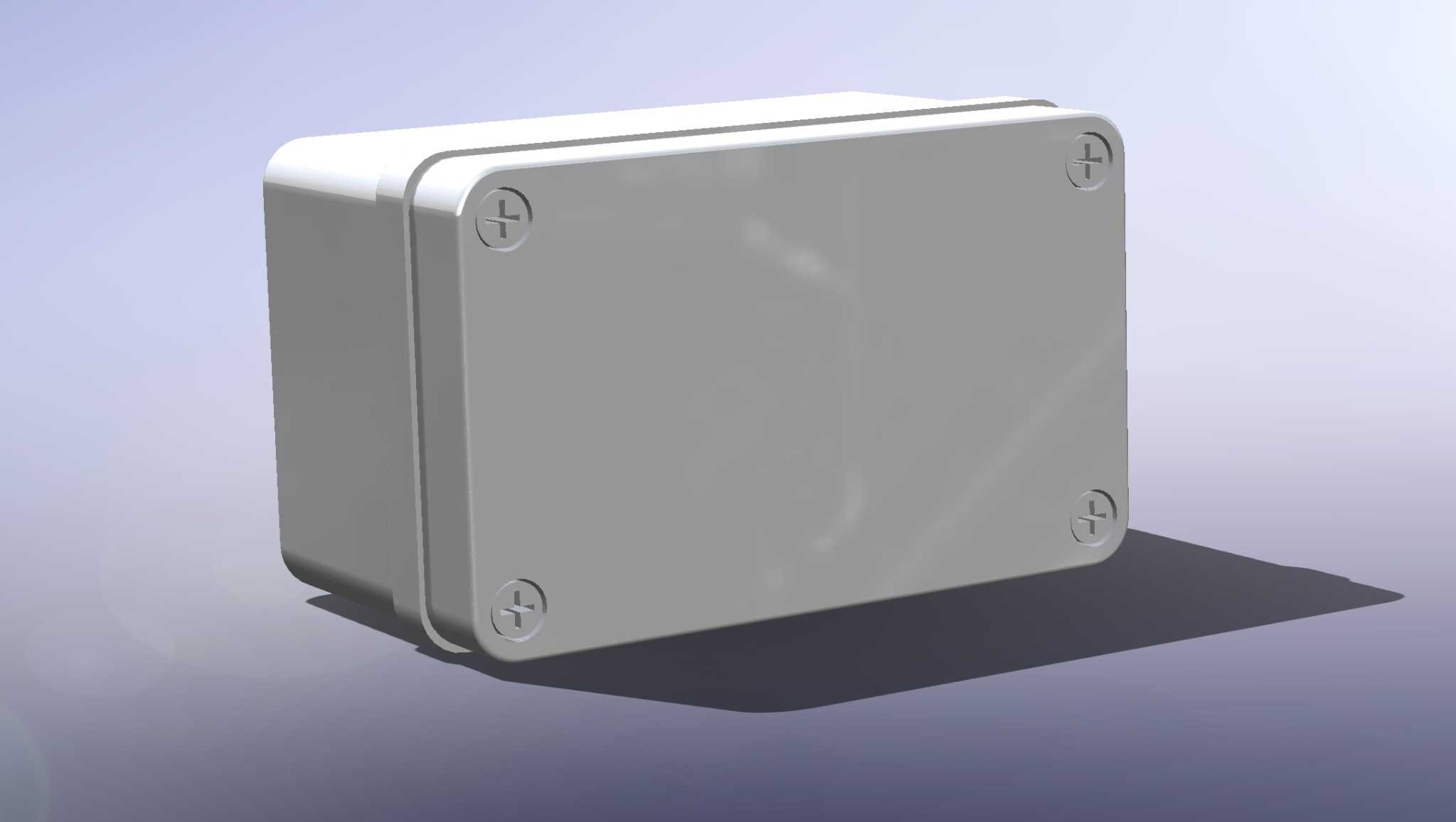

　　做小型电控项目的工程师多半都遇到过这类场景：户外传感器接线端裸露容易被雨水侵蚀，车间工位的小型继电器模块落满金属粉尘导致触点接触不良，嵌入式控制板直接外露容易被外力磕碰损坏，这时候一款尺寸适配、密封可靠的小型防护壳体就能解决绝大多数现场防护问题。这款ABS材质的箱式防护结构，就是针对这类小空间电控防护需求设计的，整体采用长方体构型，边角做了圆弧过渡处理，既避免了直角结构在注塑成型时的应力集中问题，也能减少安装使用过程中棱角磕碰带来的损伤，同时圆弧边角在密封胶条压合时能形成更均匀的贴合面，提升整体防护等级。

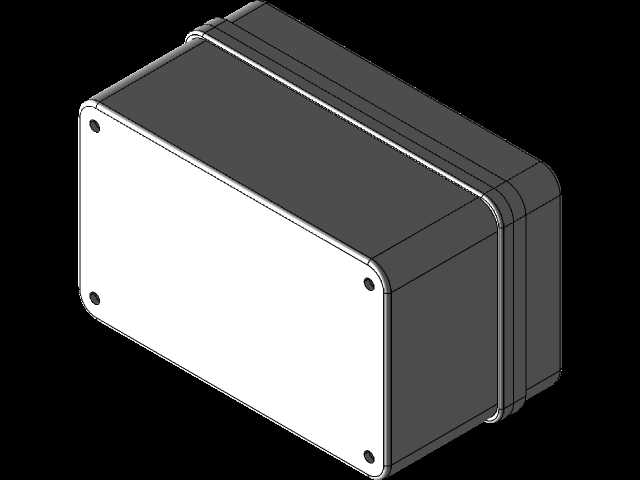

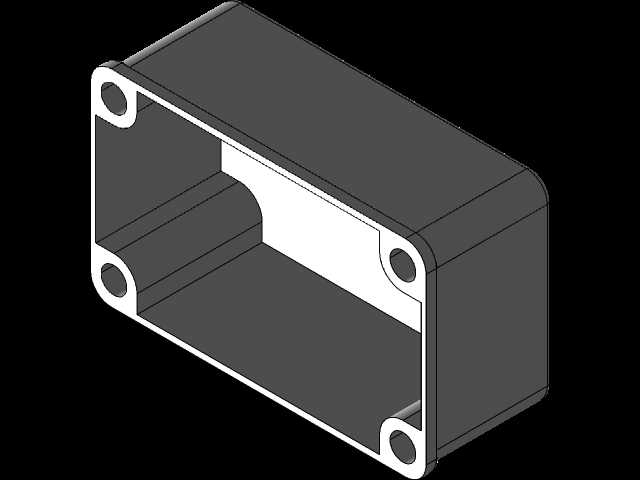

　　从结构设计逻辑来看，这款壳体采用上盖与底座扣合的装配形式，四个角位设置了内嵌式螺丝固定柱，螺丝锁紧后不会突出壳体外表面，既保证了外观的平整性，也避免了外露螺丝在潮湿环境下生锈腐蚀的问题，同时固定柱的位置做了加厚处理，多次拆装也不会出现柱体断裂的情况。壳体内部预留了通用的安装柱位，可以直接固定标准尺寸的PCB电路板、小型接线端子排或者继电器模组，不需要额外做打孔攻丝处理，能大幅缩短现场装配的工时。上盖与底座的贴合面设计了一圈内凹的密封槽，可以适配不同线径的橡胶密封胶条，压紧后能达到防尘防溅的防护效果，满足普通工业现场、户外半遮蔽场景的使用要求。

　　尺寸边界上这款壳体的长宽高为130mm、80mm、70mm，属于小型防护壳体的常规尺寸区间，安装时不需要占用太大的空间，既可以通过底座背面的挂孔直接壁挂安装在墙面、设备机架上，也可以通过侧面的固定耳用螺丝锁装在设备面板旁。壳体壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了壳体本身的结构强度，在受到普通外力冲击时不会出现开裂变形，也不会因为壁厚过大造成材料浪费、整体重量过重的问题。材质选用通用级ABS工程塑料，本身具备不错的绝缘性能与耐化学腐蚀能力，普通的车间油污、弱酸碱环境下不会出现快速老化脆化的情况，能满足长期使用的要求。

　　在实际应用场景中，这类壳体可以用作小型传感器的接线中转盒，将户外安装的温湿度传感器、压力传感器的接线端全部收纳在壳体内，避免接线头裸露氧化；也可以用作小型设备的本地控制盒，内部安装小型断路器、按钮开关的接线端子，直接固定在设备旁做本地操作的防护外壳；还可以用作嵌入式控制模块的外置防护壳，将小型PLC扩展模块、通讯转换模块装在壳体内，安装在电控柜外侧或者设备机架上，避免模块直接外露被粉尘、金属碎屑污染。设计过程中特意规避了多余的外观结构，整个外表面没有多余的凸起或者凹槽，不容易积灰，日常清洁维护只需要直接擦拭表面即可，同时平整的外表面也方便后期粘贴标识标签，标注内部的线路走向或者模块功能。

　　从装配适配性来看，这款壳体的开合结构简单，不需要专用工具就能完成拆装，后期维护内部线路或者更换模块时非常方便，四个角的固定螺丝采用通用的十字槽规格，现场用普通螺丝刀就能完成锁紧操作，不需要配备特殊规格的工具。壳体的进出线位置可以根据实际使用需求在侧面或者底部开孔，安装防水格兰头或者电缆固定头，因为壁厚均匀，开孔时不会出现壁厚突变导致的壳体开裂问题，适配不同线径的电缆进出线需求。相比金属材质的防护壳体，这款ABS材质的壳体本身重量更轻，安装时对安装面的承重要求更低，同时本身具备优秀的绝缘性能，不需要额外做内部绝缘处理就能直接安装带电部件，减少了装配的工序。
