Acsip ST50L无线通讯模组三维结构

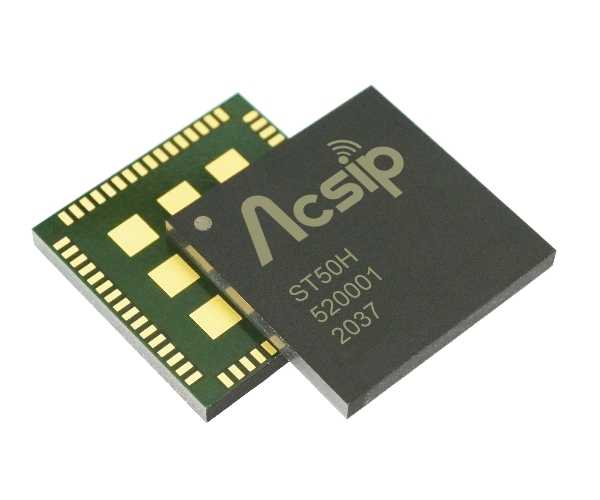

　　这款Acsip ST50L属于贴片式无线通讯射频模组，在工业物联网、智能终端、低功耗传感网络场景中应用广泛，核心承担短距离无线数据收发、信号调制解调的功能，可直接集成到各类智能硬件的主板上，为设备提供稳定的无线连接能力。从结构设计来看，该模组采用LCC贴片封装形式，主体由两部分组成：下方是高密度陶瓷基板，基板边缘排布等间距的半孔焊盘，这些焊盘对应电源、信号、控制、接地等不同功能引脚，焊接时可直接与PCB板的对应焊盘贴合，通过回流焊完成固定，无需额外接插件，能大幅降低终端产品的组装高度。基板表面设置多块方形镀金接地焊盘，既可以增强焊接后的结构强度，也能提升模组的散热能力与电磁屏蔽效果，避免工作时自身射频信号干扰周边电路，

　　同时抵御外界电磁干扰对射频性能的影响。上方是金属屏蔽罩封装的核心功能区，屏蔽罩表面丝印清晰标注型号、批次相关标识，顶部预留的无线标识对应内置的射频天线匹配电路，屏蔽罩采用冲压成型的合金材质，边缘与基板接地焊盘紧密焊接，形成完整的电磁屏蔽腔体，将内部的射频芯片、匹配电路、电源管理电路完全包裹，既可以防止内部射频信号向外泄露，也能阻隔外部电磁噪声进入模组内部，保障无线通讯的稳定性。从安装边界来看，该模组整体为方形薄型结构，厚度控制在毫米级，焊盘均分布在基板边缘与底部，设计时在PCB布局阶段需要预留对应尺寸的安装区域，周边3毫米范围内避免布置高大元器件，防止遮挡射频信号路径，同时要注意焊盘的走线宽度满足载流要求，

　　接地引脚需要大面积铺铜连接，进一步提升散热与抗干扰性能。建模过程中，重点还原了焊盘的间距、尺寸公差，屏蔽罩的倒角与丝印细节，基板与屏蔽罩的装配间隙控制在实际生产的公差范围内，所有结构特征都匹配实际量产模组的尺寸参数，可直接用于智能硬件的结构堆叠设计、PCB布局干涉检查、整机装配仿真等环节。在实际选型应用中，这类贴片通讯模组的结构精度直接影响SMT贴片的良率，建模时严格还原了每个半孔焊盘的位置、直径，以及屏蔽罩的外形轮廓，避免在结构设计时出现安装干涉、焊盘对位偏差的问题。对于需要集成无线通讯功能的智能设备来说，这类模组的三维结构可以帮助结构工程师在设计初期就完成空间预留、安装位置确认，不需要等待实物样品就能完成整机的堆叠设计，

　　大幅缩短产品开发周期。另外，模组表面的丝印标识位置、屏蔽罩的凹点定位标记也都做了还原，这些细节在生产环节用于SMT贴片时的视觉定位，建模时保留这些特征可以让虚拟装配更贴近实际生产场景，方便工程师提前排查贴片过程中可能出现的定位偏差、吸嘴吸附位置不合理等问题。从散热设计的角度，建模时还原了基板上的接地散热焊盘位置，结构工程师可以根据这些焊盘的位置对应在主板上设计散热过孔与铺铜区域，保障模组长时间工作时的热量能够顺利传导到主板上散出，避免因过热导致射频性能下降、工作不稳定的问题。
