户外壁挂式密封电气控制防护箱

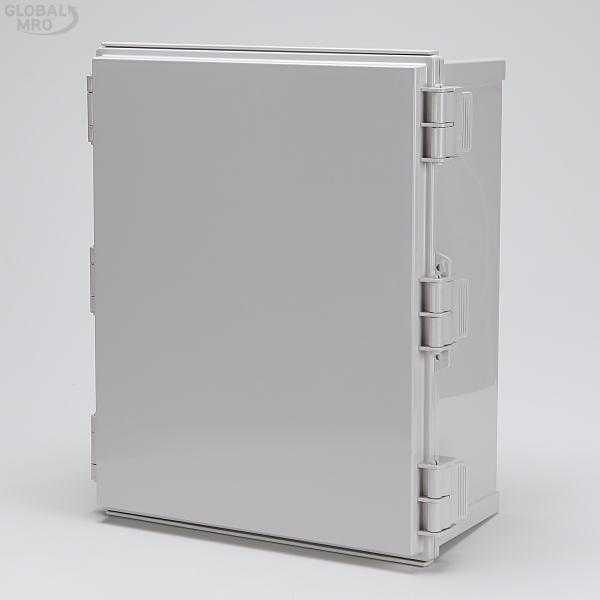

　　这类箱体在现场电气改造和成套设备配套里很常见，核心任务不是承载复杂机构，而是把端子排、小型断路器、继电器、开关电源、接线端子或现场I/O模块集中收纳起来，并在粉尘、潮气、冲洗水和轻度腐蚀环境中维持内部电气间隙稳定。模型呈现的是一种矩形壁挂防护箱，箱门采用侧边多组铰链布置，门体闭合后与箱体口沿形成连续压紧面，适合安装在生产线立柱、设备侧壁、车间墙面、管廊支架或户外小型工位旁。

　　从使用场景看，箱体既可以作为单机设备的本地控制盒，布置急停、按钮、指示灯和检修开关；也可以作为分布式电气转接箱，把现场传感器、电磁阀、电机反馈线汇集后再接入主控柜。相比大型落地柜，这种箱式外壳占用墙面空间小，靠近执行机构布置时能够缩短电缆路径，减少线槽绕行和现场接线工作量。在食品包装、物流输送、水处理、暖通空调、小型机床辅机和农业装备中，这类防护箱经常承担就地配电、信号转接和检修隔离的作用。

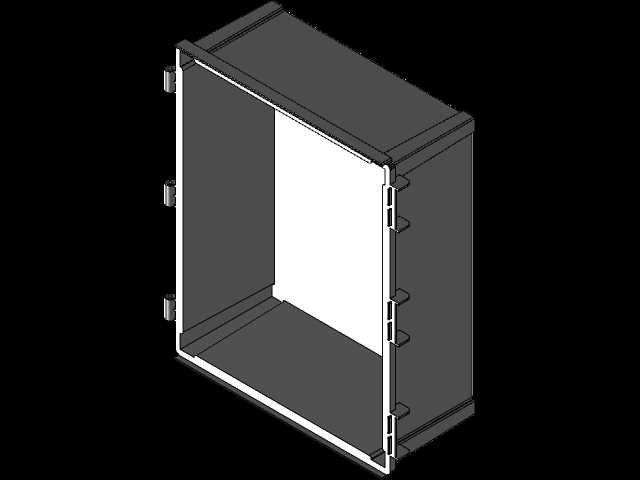

　　外形上，箱体长宽高边界清晰，正面为大面积平整门板，背部用于贴墙或支架固定。建模时需要重点保留箱体深度方向的有效空间，因为内部元器件并不是只看正面安装面积，端子线槽、线缆弯曲半径、接线余量和门板元件突出量都会消耗深度。若箱门内侧还要安装按钮标识牌、线槽或小型模块，门体与安装板之间必须留出旋转和闭合干涉距离。背部挂装结构不能只按外观处理，应结合墙挂孔、加强筋或焊接螺母位置判断承载范围，避免装满电器元件后出现箱体变形。

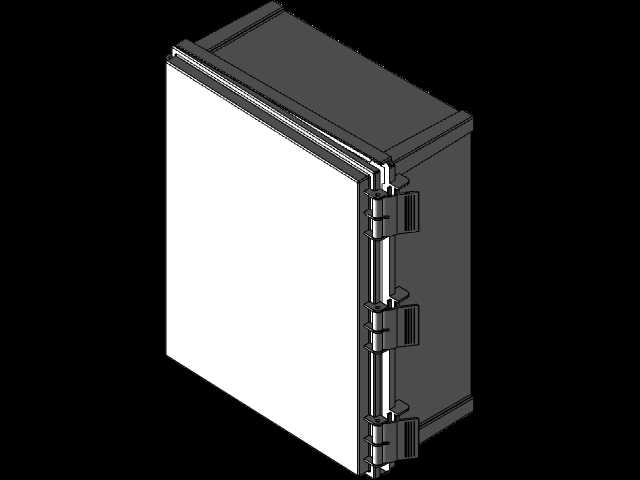

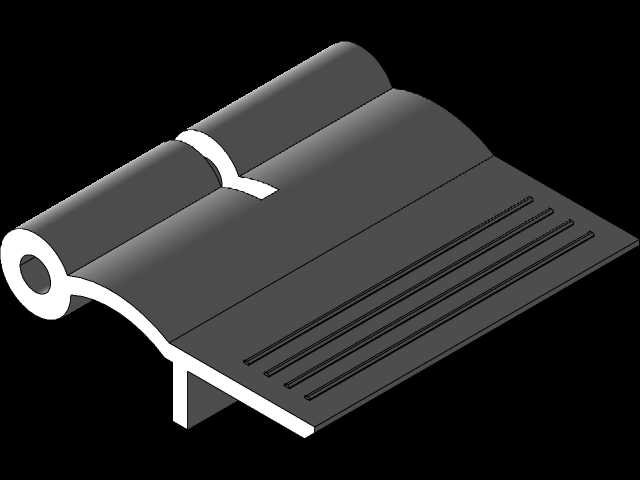

　　门侧铰链是该结构的明显特征。多段铰链沿竖直方向分布，能够让门体受力更均匀，开门时门板绕侧边轴线旋转，检修人员无需完全拆门即可接触内部元件。铰链位置在三维布局中需要与箱体侧边、门框折边和密封胶条保持合理关系，门体开启后不能碰撞旁边管线、墙面螺栓或相邻设备。若现场维护空间狭窄，还应在选型阶段核对开门角度，确认箱门全开时不会遮挡通道，也不会让按钮盒或电缆束受到拉扯。

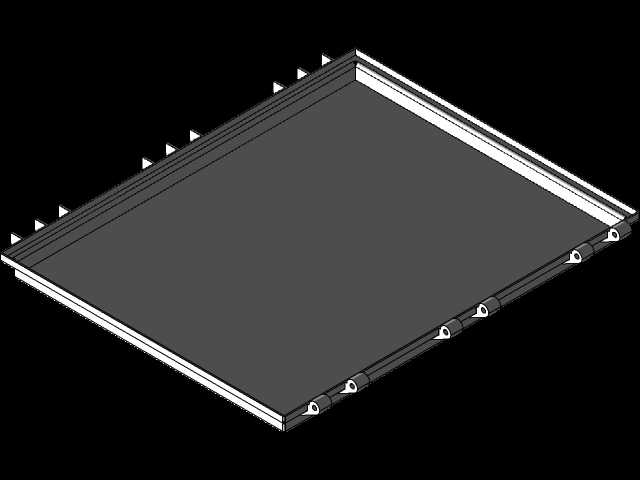

　　密封设计围绕箱门与箱体口部展开。箱门关闭后，锁紧机构应使胶条沿周边均匀受压，压缩量过小会降低防护效果，过大则会增加关门阻力并加速胶条永久变形。模型中门体边缘、铰链座和箱体折边的层次关系，能够帮助设计人员检查密封面是否连续、紧固件是否位于合理位置。对于需要定期冲洗或室外使用的场合，箱体下部还应考虑电缆引入接头的布置高度，避免进线口正对积水方向；箱体内部若存在温差，凝露问题也要通过排水透气阀或合理布线预留来处理。

　　内部安装通常以背板或安装导轨为基础。电气元件在箱内并非随意堆叠，断路器、端子排、继电器和电源模块需要按强弱电分区、走线方向和发热程度排布。上端进线、下端出线是较常见的方式，但现场也可能根据桥架方向改为底部或侧面进线，因此箱体三维模型在设计评审时应预留多种格兰头安装区域。线槽宽度要与导线数量匹配，端子排末端保留弯曲余量，开关电源周围保留散热空间，这些细节都会影响箱体名义尺寸是否真正可用。

　　从结构建模思路看，箱体外观虽然简单，但工程关注点集中在折边、圆角、门隙、铰链、锁扣和安装基准。门板大面积平面在实际薄板加工中容易出现视觉不平，折边和加强结构可以提高刚度；箱体焊缝或拼接边应避免暴露在密封面内侧，防止积尘和锈蚀。安装孔位需要与墙面膨胀螺栓、支架横梁或设备背板标准对齐，孔距过近会削弱板件，过远则可能导致固定不稳。

　　在设备总体设计阶段，把该箱体放入整机三维布局后，可以直接检查门体开启范围、电缆弯曲路径、操作人员站立位置以及维修工具空间。它不是独立展示件，而是电气系统与机械结构之间的边界件：外部要适应安装环境和防护要求，内部要容纳元器件并保证接线、散热、检修和安全距离。准确还原箱体尺寸、门铰位置和背面安装关系，能够减少现场返工，也便于在成套设计阶段完成干涉检查与安装方案确认。
