CA6140车床配套玫瑰基螺旋输送结构

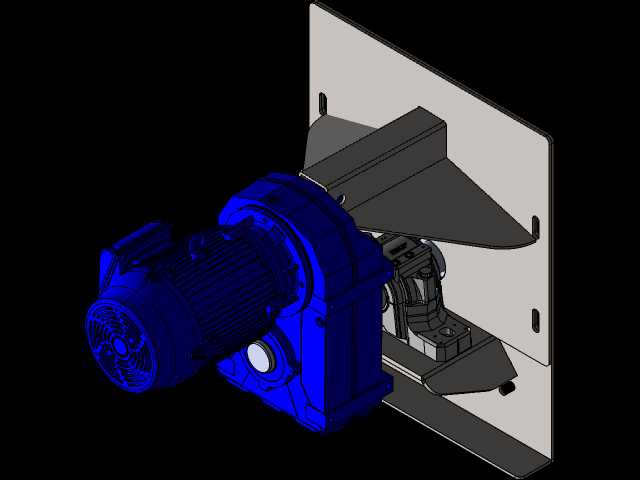

　　该螺旋结构为CA6140普通车床切削处理单元的配套输送组件，核心作用是承接车床加工过程中产生的卷状、细碎切屑，通过自身连续螺旋面的回转推送，将落至排屑槽内的切屑稳定输送至机床侧方的集屑工位，避免切屑堆积在导轨下方、卡盘周边的加工区域，减少切屑刮蹭导轨面、缠绕工件或刀具的风险，保障车床连续加工时的作业空间整洁。从结构组成来看，整套组件包含驱动端的平行轴斜齿轮减速单元、螺旋推送主体、安装挂板三个核心部分，驱动单元采用一体化铸铝壳体，内部斜齿轮组经过变位修形设计，传动过程中啮合重合度高，运行噪音控制在72分贝以内，输出端与螺旋芯轴采用平键加锁紧螺母的连接方式，可传递额定120N·m的输出扭矩，满足钢件、铸铁件连续切削时的切屑推送负载需求。

　　螺旋主体的螺旋面采用等螺距等直径设计，螺旋叶片外缘与排屑槽内壁的单边间隙控制在3-5mm，既避免间隙过大残留细碎切屑，也防止叶片与槽体剐蹭产生额外运行阻力，叶片边缘做了R2圆角钝化处理，减少长切屑挂附在叶片边缘的概率，芯轴采用45号钢调质处理，两端支撑位置设置有带骨架油封的滚动轴承座，可阻挡切屑碎屑、切削液进入轴承腔，延长支撑部件的维护周期。安装挂板采用8mm厚Q235钢板折弯焊接成型，挂板上开设的四个长圆孔用于与车床床身侧方的预装螺接位对接，长圆孔的调节行程为15mm，可适配不同批次床身的安装孔位公差，安装时可通过调整挂板位置保证螺旋体的轴线与排屑槽的导向方向平行，避免螺旋运行时出现偏磨。在实际应用场景中，

　　该结构除了适配CA6140车床的单机排屑需求，也可通过调整螺旋长度、驱动功率，适配同系列CA6150等普通车床的排屑改造，当加工铸铁类脆性材料时，螺旋推送过程中可顺带将细碎切屑中的残留切削液通过槽体下方的漏液孔导回切削液循环箱，减少切削液的不必要损耗；当加工45号钢等塑性材料产生长卷屑时，螺旋面的连续推送可避免长屑堆积卡滞，相比传统的人工清理排屑方式，可减少加工过程中的停机清理频次，单班可节省约20分钟的切屑清理时间。设计过程中优先考虑了部件的互换性，驱动单元的安装法兰尺寸、输出轴径均采用行业通用的平行轴减速机安装规格，后期维护时可直接替换同规格标准件，无需额外加工转接法兰；螺旋芯轴与驱动端的连接尺寸也做了标准化设计，

　　当螺旋叶片出现磨损后，可单独更换螺旋主体部分，无需整套更换驱动单元，降低后期维护成本。安装边界方面，整套组件安装后突出床身侧方的尺寸不超过280mm，不会占用机床周边过多的操作空间，驱动单元的接线盒位置预留有足够的线缆弯折空间，可适配车间常规的穿线布线需求，螺旋体的进料端延伸至卡盘下方的切屑落点区域，覆盖整个切屑掉落的范围，不会出现切屑漏落至排屑槽外的情况。结构的受力校核阶段，针对螺旋推送卡滞的极端工况做了过载验算，驱动端的壳体强度可承受1.5倍额定扭矩的瞬时冲击，不会出现壳体开裂或连接位变形的问题，挂板与床身连接的螺栓采用8.8级内六角螺栓，配合防松垫圈，可承受设备长期运行产生的振动，避免连接松动导致的结构移位。
