CA6140车床端盖防护结构三维设计

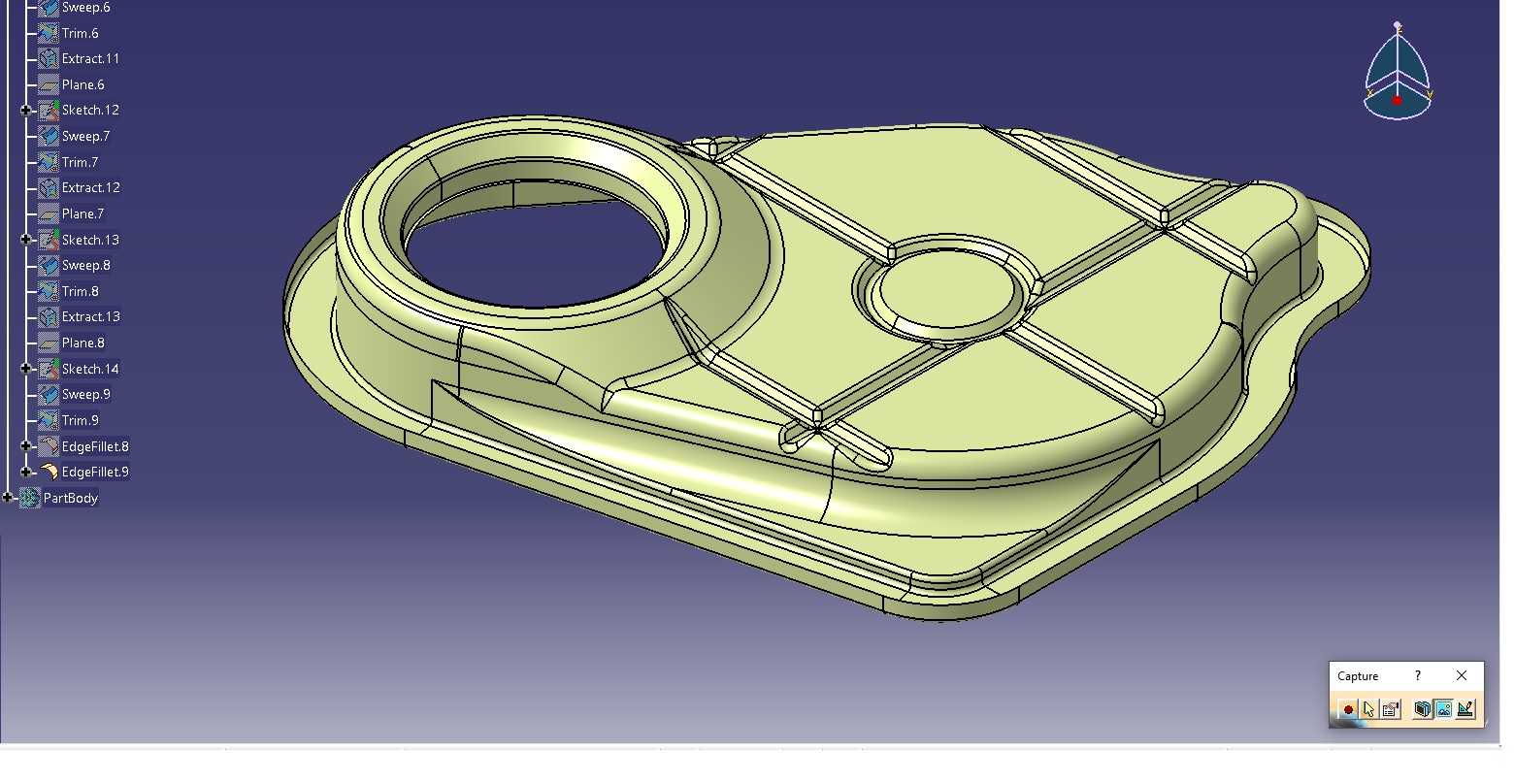

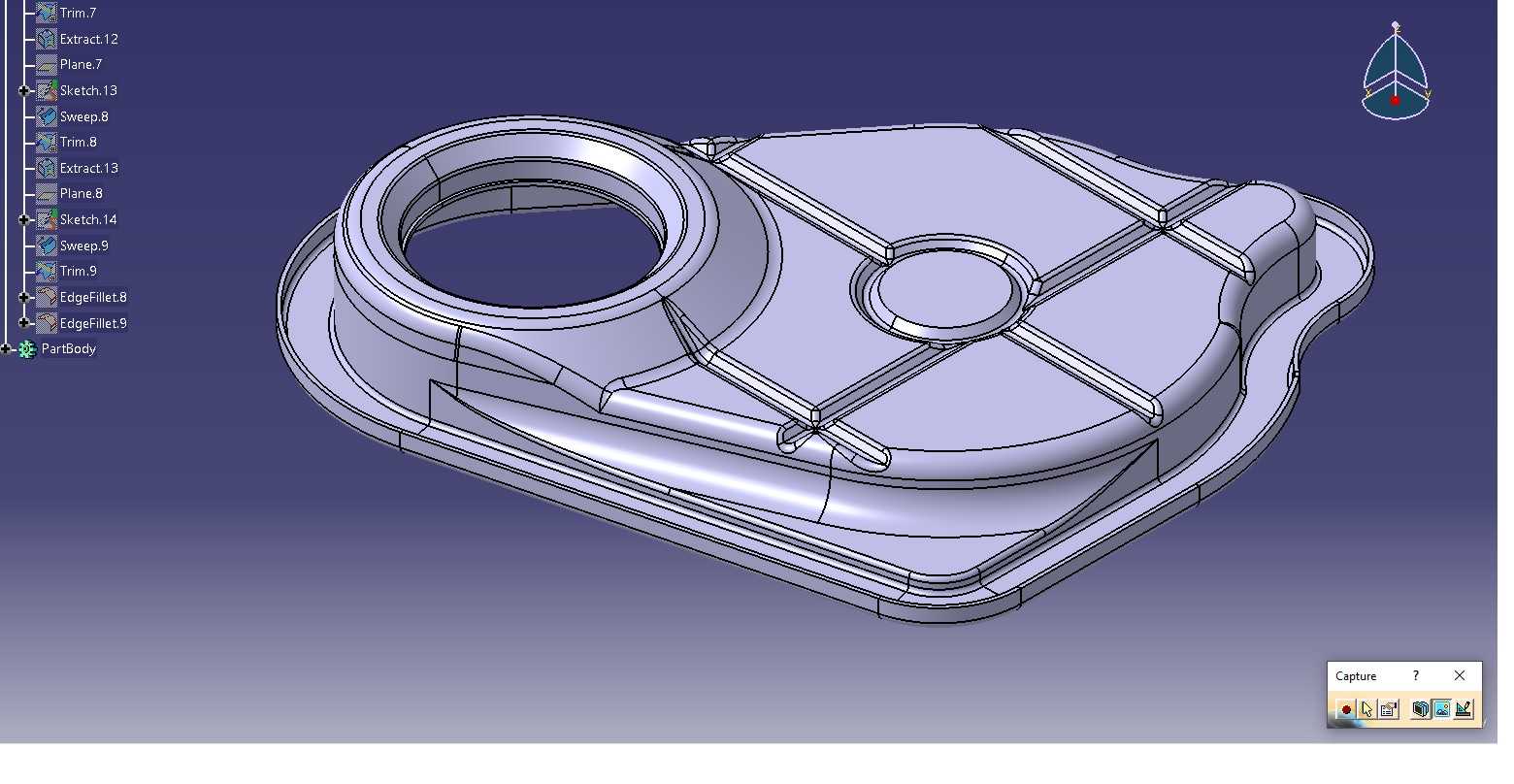

　　在普通卧式车床的运维与改装场景里，主轴箱端侧的盖板是容易被忽略但直接影响箱体密封、传动件防护的关键零件，这款适配CA6140车床的盖板结构，主要承担主轴箱端部的腔体封闭、润滑油防渗漏、外部杂物阻隔的核心作用，同时兼顾端部传动组件的运行防护，避免切屑、切削液飞溅进入箱体内部污染润滑油、打坏啮合齿轮。从实际装机的边界条件来看，该盖板的安装基准完全匹配CA6140主轴箱端侧的安装止口，大直径环形凸台对应主轴穿出的避让位置，凸台的内径尺寸预留了主轴密封件的安装空间，环形端面的平面度要求控制在0.02mm以内，保证密封垫压紧后不会出现渗油缝隙，安装孔位完全对应箱体端侧的螺纹孔位置，孔距公差控制在±0.05mm，

　　避免装配时出现孔位错位无法紧固的问题。设计过程中优先考虑了铸件的成型工艺性，盖板主体采用薄壁加筋的结构形式，在盖板非安装面设置了十字交叉的加强筋，既能够在壁厚控制在5mm的前提下保证整体结构刚度，避免车床运行过程中箱体振动导致盖板共振产生异响，也能减少铸件的材料用量，降低零件整体重量，方便拆装维护。中间位置的圆形凸台对应箱体内部轴端的定位避让位置，凸台高度刚好避开内部轴端的锁紧螺母，不会出现装配干涉，同时凸台端面也可作为日常检修时的敲击基准位，避免直接敲击盖板薄壁造成变形。盖板的外轮廓完全贴合主轴箱端侧的外形曲面，边缘做了R3的圆角过渡，既符合铸件的拔模要求，也能避免锐边划伤装配人员，边缘的翻边结构刚好卡在箱体端侧的止口外侧，

　　装配时可以直接实现径向定位，不需要额外调整位置就能对齐所有安装孔，大幅提升装配效率。从实际使用场景出发，这款盖板的密封面设计了宽4mm的密封槽，可嵌入耐油橡胶密封垫，相比传统的平面涂胶密封，密封可靠性更高，后期拆装维护时不需要反复清理残胶，更换密封垫即可重新实现密封。加强筋的布置方向顺着盖板的受力方向延伸，在安装螺栓的压紧位置，筋条直接连通到螺栓凸台位置，把螺栓的压紧力均匀分散到整个盖板平面，避免局部压紧力过大导致盖板变形、局部压紧力不足出现渗油的问题。大直径环形凸台的外侧预留了密封件安装的台阶位，可以适配骨架油封的安装，对伸出主轴的位置实现动密封，避免主轴高速旋转时带出油液，同时阻挡外部的切屑、灰尘进入油封位置刮伤密封唇口。

　　在建模过程中，对所有的安装边界都做了干涉检查，模拟盖板装配到箱体后，和周边的手柄、皮带轮护罩等周边零件的最小间隙保持在8mm以上，不会出现运行过程中的碰擦问题，同时对铸件的壁厚做了均匀性检查，所有位置的壁厚差控制在2mm以内，避免铸件冷却过程中出现缩孔、变形等缺陷。针对车床加工车间多切削液、多切屑的使用环境，盖板的外表面做了平缓的斜面设计，切屑和切削液落到盖板上后会顺着斜面自然滑落，不会在盖板表面堆积，减少日常清理的工作量。盖板上没有设置多余的突出结构，避免在车床操作过程中勾挂工作服、操作工具，提升操作安全性。从维护便利性角度考虑，盖板的拆装不需要拆除周边的其他附件，松开所有固定螺栓后即可直接取下，露出主轴箱端部的锁紧结构、轴承调整结构，方便日常调整主轴轴承间隙、检查轴端锁紧状态，不需要额外拆解其他部件，降低维护的工作量。
