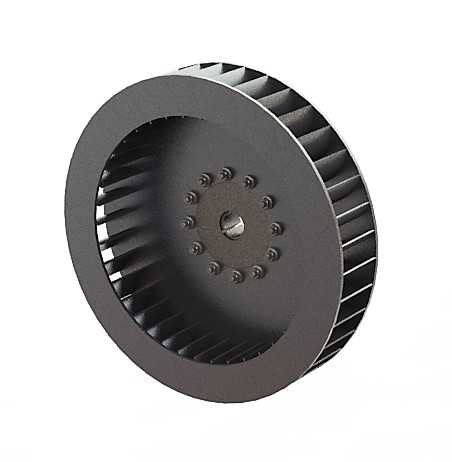

CA6140车床配套转子电解铝叶轮结构

　　该转子结构主要适配CA6140普通卧式车床的冷却循环辅助系统，在车床进行金属切削加工作业时，承担切削液输送、铝屑分离的核心功能，是车床冷却回路中实现介质增压与杂质初步筛分的关键转动部件。从实际应用场景来看，CA6140车床在加工铝质工件时，会产生大量细碎的铝切屑，混有铝屑的切削液回流到冷却箱前，需要通过该转子的高速转动产生离心力，将密度较大的铝屑甩到叶轮外缘的容屑槽内，同时将过滤后的切削液增压输送到切削区域，持续为刀具和工件提供冷却润滑，避免铝屑刮伤已加工表面，也能防止切削液管路被细碎铝屑堵塞。

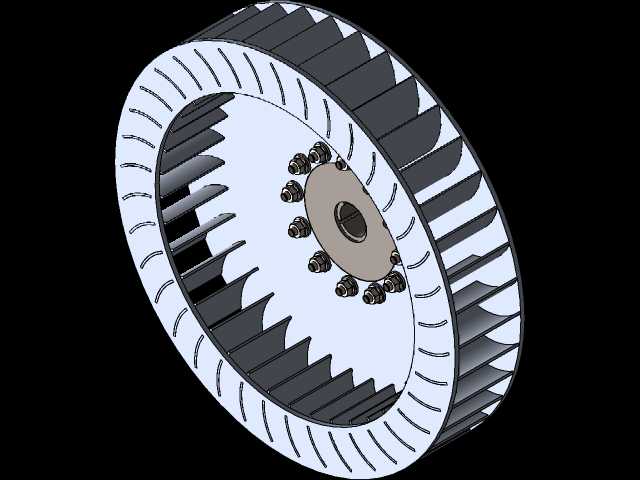

　　从结构设计思路来看，该转子采用后弯式叶片布局，整体为环形焊接结构，中心轮毂部分采用45号钢调质处理，与车床主轴输出端通过锥孔配合定位，周向均匀布置8颗内六角螺栓实现轴向锁紧，安装时锥面的贴合面积不低于85%，保证高速转动时的同轴度，避免出现动平衡超差引发的车床振动。叶片部分采用1.5mm厚的冷轧钢板冲压成型，每片叶片的折弯角度经过精确计算，在转速达到1450r/min的额定工作转速时，能产生0.12MPa的输出压力，满足CA6140车床冷却系统25L/min的流量需求。叶片与内外轮圈的连接采用满焊工艺，焊后进行整体去应力处理，避免长期转动过程中焊缝开裂。

　　从安装边界尺寸来看，该转子的最大外径为220mm，轴向总宽度为65mm，中心安装锥孔的锥度为莫氏4号，适配CA6140车床冷却泵的输出轴安装尺寸，安装时转子外缘与冷却泵壳体内壁的单边间隙控制在2.5-3mm，间隙过小容易出现转动剐蹭，间隙过大则会导致离心效率下降，增压能力不足。轮圈外缘均匀分布的36条导流槽，深度为3mm，主要作用是在转动时带动附着在轮壁的铝屑向排屑口移动，实现铝屑的自动归集，减少人工清理冷却箱的频次。

　　在实际使用过程中，该转子的动平衡等级要求达到G6.3级，出厂前需要在动平衡机上进行双面平衡校正，剩余不平衡量不超过5g·mm，避免高速转动时产生的振动传递到车床床身，影响零件的加工精度。转子表面采用电解铝氧化处理，形成一层致密的氧化铝保护膜，能够耐受切削液中的缓蚀剂、防锈剂成分的长期腐蚀，延长部件的使用寿命，相比普通镀锌处理的转子，在铝加工切削液环境下的使用寿命能提升40%以上。

　　结构设计上还充分考虑了维护便利性，中心轮毂与叶片轮圈部分采用可拆卸式的螺栓连接结构，当叶片出现磨损或者被异物打坏时，不需要整体更换转子，只需要拆下连接螺栓更换叶片轮圈组件即可，大幅降低设备的维护成本。叶片的型线采用等厚圆弧设计，冲压成型的一致性好，批量生产时的尺寸公差能控制在±0.2mm以内，装配时不需要额外修配，能够实现快速互换。在实际选型适配时，需要注意该转子仅适配CA6140车床的离心式冷却泵，不能直接替换其他型号车床的冷却泵转子，因为安装锥孔尺寸、螺栓孔分布圆直径、整体外径尺寸都存在差异，强行适配会出现安装干涉或者性能不匹配的问题。另外在安装锁紧螺栓时，需要按照对角顺序分次拧紧，拧紧力矩控制在12N·m，避免拧紧力不均导致轮毂偏斜，影响转动同轴度。
