MK8型0.4mm高流量3D打印机喷嘴结构

　　桌面级FDM熔融沉积成型设备的挤出端核心部件里，喷嘴的结构设计直接决定了耗材熔融挤出的稳定性、出丝精度以及大流量打印场景下的成型效率，这款适配MK8挤出机构的0.4mm孔径喷嘴，就是针对常规打印兼顾效率与精度的需求做的结构优化。从实际装机的适配场景来看，这类喷嘴主要匹配市面上绝大多数采用MK8标准挤出结构的桌面级FDM设备，不管是入门级的DIY组装机型，还是量产的商用桌面3D打印机，只要挤出端的热端安装位符合MK8的螺纹接口标准，都可以直接替换安装，不需要额外修改热端固定结构或者调整挤出机的送料行程。

　　从功能特性上看，这款喷嘴做了高流量结构优化，和同孔径的普通MK8喷嘴相比，内部的熔融流道做了平滑过渡的锥面设计，耗材从进入喷嘴受热段开始，流道直径逐步收窄到端部0.4mm的出丝孔，没有常规喷嘴内部的直角台阶结构，减少了耗材在流道内部的滞留残留，也降低了送料阻力，在高速打印或者大层厚、高挤出倍率的打印场景下，能够保证耗材熔融充分、出丝均匀，不会因为供料不足出现断丝、出丝粗细不均的问题。喷嘴端部的出丝口做了极小的平面倒角设计，打印过程中喷嘴端面和打印耗材第一层接触时，能够更好地将耗材压实在打印平台上，同时避免端部刮蹭已经成型的打印层，提升首层附着力的同时减少打印过程中的剐蹭瑕疵。

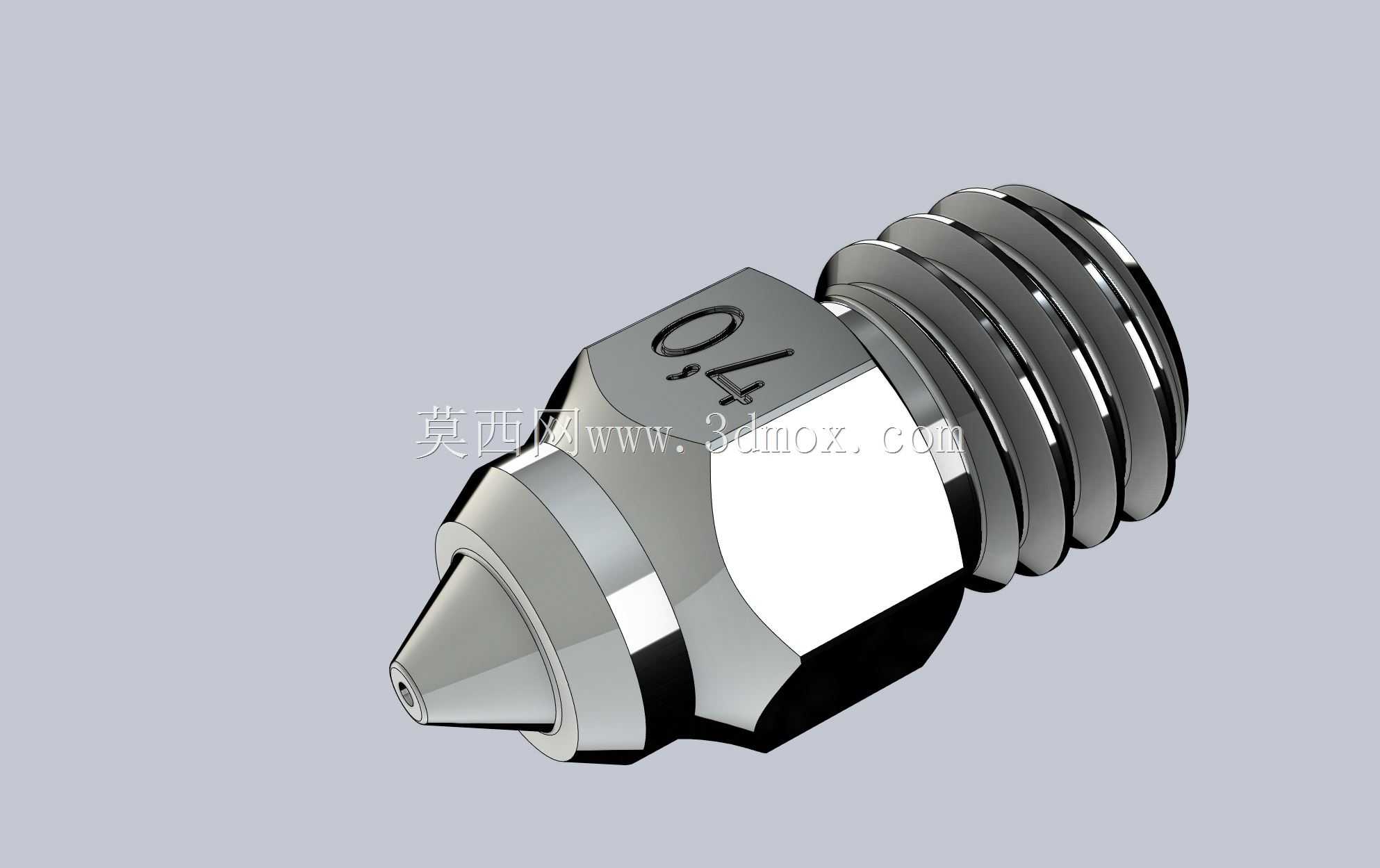

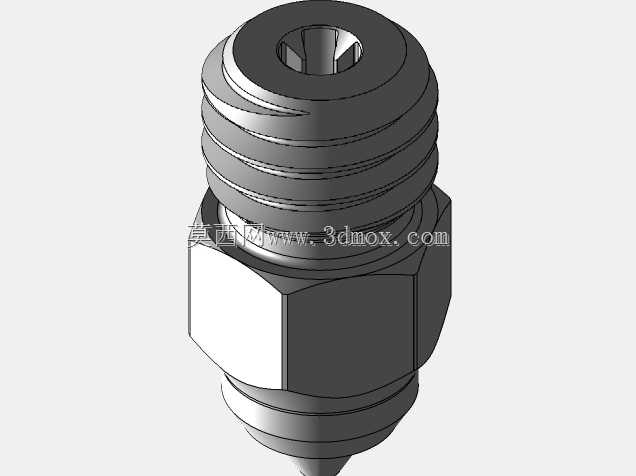

　　设计思路上，这款喷嘴完全遵循MK8系列的安装接口标准，尾部采用标准的外螺纹结构，和热端加热块的内螺纹孔完全匹配，安装时只需要按照标准扭矩拧紧即可，不需要额外做密封处理，螺纹段的长度也和常规MK8喷嘴保持一致，安装后喷嘴伸入加热块的深度符合热端熔融腔的设计要求，能够保证耗材在加热块内的受热长度足够，不会出现受热不足导致的挤出卡顿。喷嘴的主体外形采用六角棱柱加锥面过渡的结构，六角段的对边尺寸符合标准扳手的夹持尺寸，日常维护更换时可以用普通开口扳手或者套筒直接拆装，不需要定制专用工具；六角段到出丝端的锥面做了抛光处理，减少打印过程中溢出的耗材附着在喷嘴外壁的概率，降低喷嘴挂料导致的打印件表面拉丝、瑕疵问题。

　　从安装边界和尺寸参数来看，这款喷嘴的总长度、螺纹公称直径、六角段对边尺寸都完全兼容MK8标准热端的安装空间，安装后不会和热端的散热块、风扇风道、调平探针等周边部件产生干涉，替换原有同规格喷嘴时，只需要在加热到耗材熔融温度后清理干净残留耗材，拧紧新喷嘴后重新调整打印平台的Z轴零点即可正常使用。喷嘴端部0.4mm的出丝孔径是桌面级FDM打印最常用的孔径规格，既可以满足0.1mm到0.3mm层厚的高精度打印需求，也可以支持0.3mm到0.6mm层厚的快速打印场景，适配PLA、ABS、PETG、TPU等绝大多数常用的FDM打印耗材，在日常的模型打样、工装夹具制作、创意零件打印等场景下都能稳定工作。

　　实际使用过程中，这款高流量结构的喷嘴相比普通同孔径喷嘴，在同等打印温度下能够提升20%到30%的最大挤出流量，在高速打印时不需要刻意提高打印温度来提升耗材熔融效率，一定程度上减少了高温下耗材分解、堵头的概率；内部流道的平滑设计也让换色打印时的耗材残留更少，换色过程中的过渡段长度更短，减少了换色时的耗材浪费。喷嘴的外壁做了硬化处理，在打印添加了碳纤维、玻璃纤维的复合耗材时，相比普通黄铜喷嘴的耐磨性能有明显提升，能够更长时间保持出丝孔径的精度，避免长时间使用后孔径磨损变大导致的打印精度下降问题。
