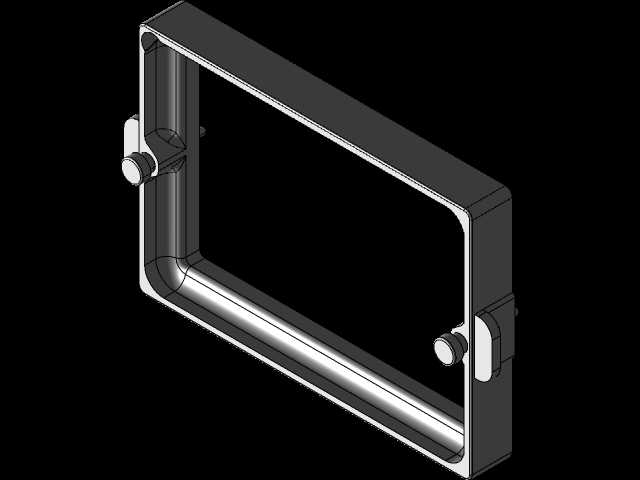

光固化3D打印机树脂料槽结构设计

　　光固化增材制造场景中，料槽作为承载光敏树脂的核心功能部件，直接决定打印过程中树脂的成型稳定性与离型顺畅度，这款适配Elegoo Saturn机型的料槽结构，围绕桌面级大尺寸光固化设备的实际使用需求完成结构设计。日常打印作业时，料槽需要长期接触液态光敏树脂，同时在每一层固化完成后承受成型平台抬升带来的离型剥离力，因此结构设计上首先保证了槽体的整体刚性，边框采用加厚的硬质结构设计，避免长期受力出现形变导致漏液或者离型膜张力不均的问题。两侧的定位卡扣结构完全匹配设备原有安装位的定位基准，安装时无需额外调整即可卡入设备的固定点位，卡扣处的凸台结构做了圆角过渡处理，减少频繁拆装带来的结构磨损，保证长期使用后的定位精度不会出现偏移。

　　槽体内部的容纳空间经过尺寸校核，适配196x126mm规格的构建板作业范围，槽体深度经过测算，既可以满足常规大尺寸模型打印的树脂容量需求，又不会因为槽体过深导致树脂残留过多增加清理难度，槽体内壁做了顺滑的圆弧过渡处理，没有直角积料死角，打印完成后清理残留树脂时可以快速倒出余料，减少树脂在边角位置的固化残留。设计过程中重点考虑了离型膜的安装更换便利性，槽体边框的压膜结构采用均匀的受力点位设计，安装离型膜时可以保证膜面张力均匀，不会出现局部松弛导致的打印失败问题，边框的密封结构做了嵌入式的密封槽设计，配合密封件可以有效避免树脂从压膜缝隙渗漏，保护设备内部的光学组件不受树脂污染。实际使用场景中，这款料槽既可以作为设备原装料槽的备用替换件，

　　在原装料槽出现磨损、刮伤时快速替换恢复设备生产能力，也可以作为多料槽切换方案的配套部件，针对不同颜色、不同材质的光敏树脂准备专用料槽，避免频繁换料带来的树脂混色、清理不彻底问题，大幅提升多材料打印的作业效率。结构建模过程中对所有安装配合面做了公差校核，卡扣的配合尺寸按照设备原有安装位的实测尺寸做了适配，保证安装间隙控制在合理范围内，既不会因为间隙过小导致安装卡滞，也不会因为间隙过大出现打印过程中料槽晃动的问题。槽体两侧的手持位做了贴合手部轮廓的凹陷设计，搬运装满树脂的料槽时可以稳定握持，避免滑脱导致树脂洒漏。料槽的底部边缘做了平整的支撑面设计，临时放置在工作台面时可以保持平稳，不会因为重心偏移出现倾洒。

　　针对光固化打印过程中树脂的流动特性，槽体内部的边角位置做了导流设计，在打印大尺寸实心模型、树脂消耗较快的场景下，周边的树脂可以顺畅流动补充到成型区域，避免因为树脂补充不及时出现打印层厚不均、缺料固化的问题。整个结构没有多余的冗余设计，所有结构特征都围绕实际使用中的痛点做了优化，兼顾了结构强度、安装便利性、使用易维护性多个维度的需求，对于桌面级光固化设备的使用者来说，这类精准适配的替换料槽可以有效降低设备的使用维护成本，减少因为料槽故障导致的打印失败概率。建模时对所有壁厚做了均匀化处理，避免出现壁厚差异过大导致的注塑成型缺陷，如果采用批量生产的加工方式，均匀的壁厚可以保证注塑过程中材料冷却速度一致，减少缩痕、翘曲等不良问题，提升成品的良率。卡扣位置的受力筋做了合理的布局，在频繁拆装的受力方向上增加筋位补强，提升卡扣结构的抗疲劳强度，避免多次插拔后出现卡扣断裂的问题。
