工业级旋转螺杆式空气压缩主机结构

　　在需要持续稳定高压气源的工业场景中，这类螺杆压缩主机是气动系统的核心动力输出单元，从车间气动工具集群供气、医疗洁净气源配套到工业生产线连续供风，都能看到这类设备的应用。不同于往复式压缩机的脉冲供气特性，螺杆式结构依靠一对相互啮合的阴阳转子在腔体内的同步回转，完成吸气、压缩、排气的完整循环，能够输出无脉动的连续压缩空气，这一特性让它在对气源稳定性要求高的场景中具备不可替代的优势。

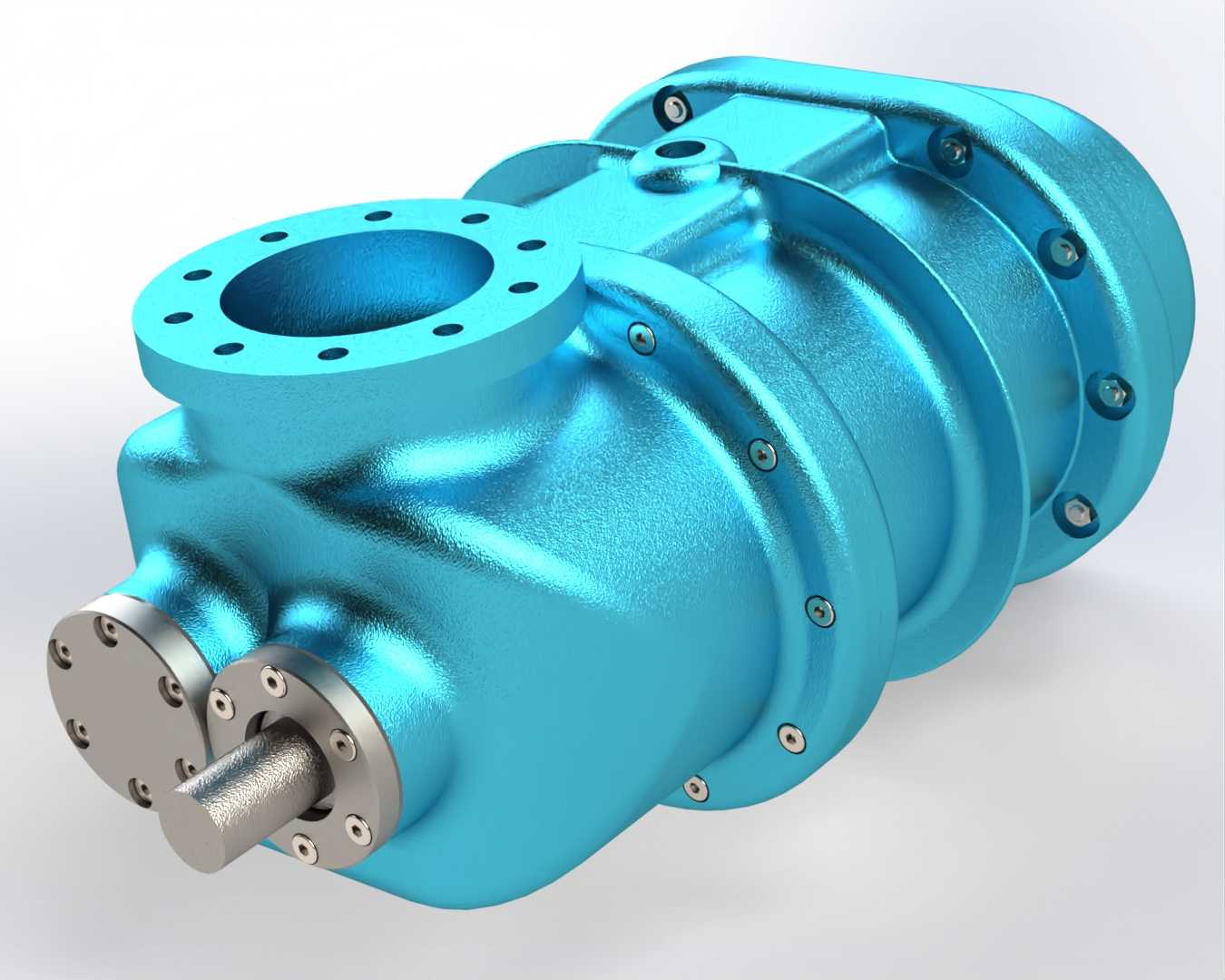

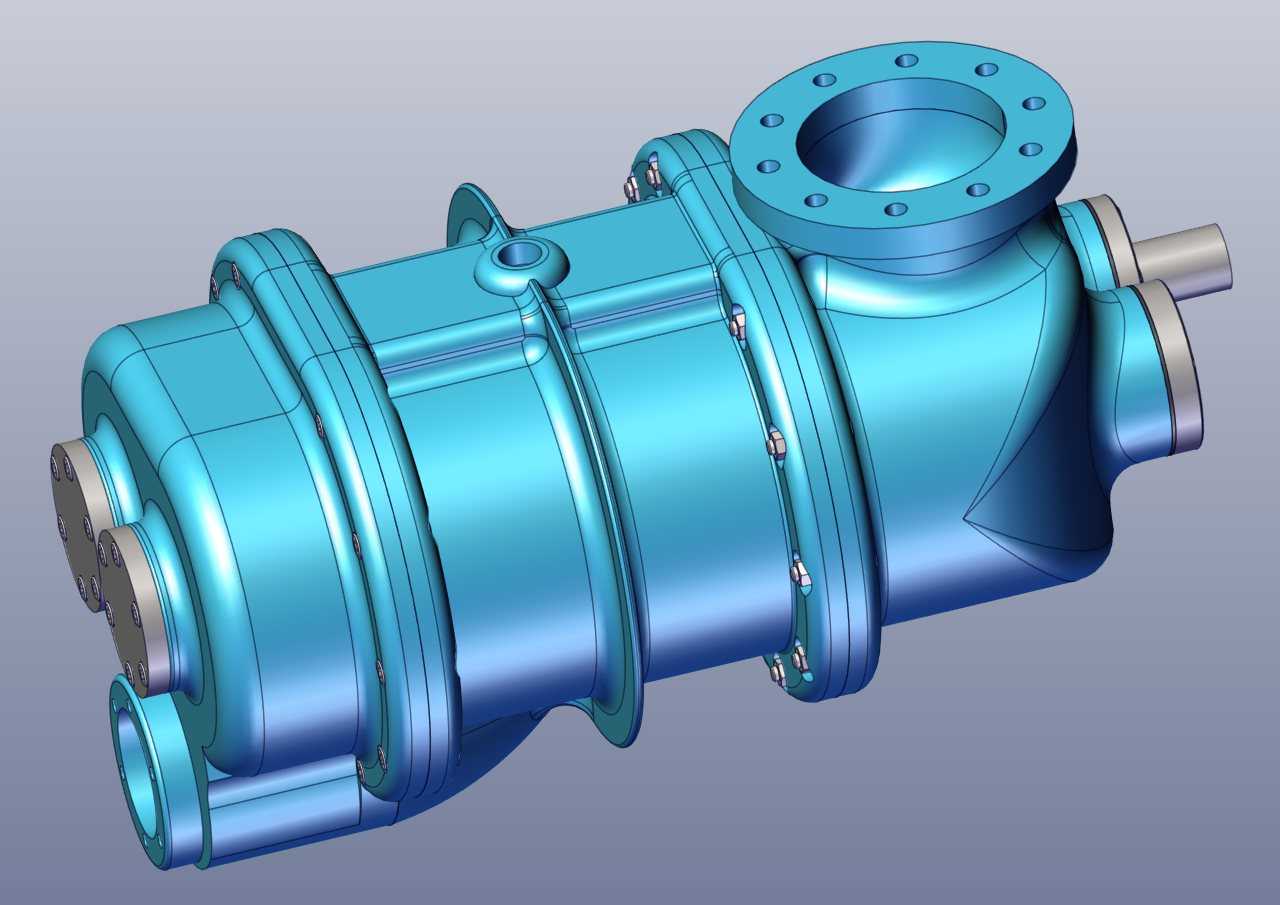

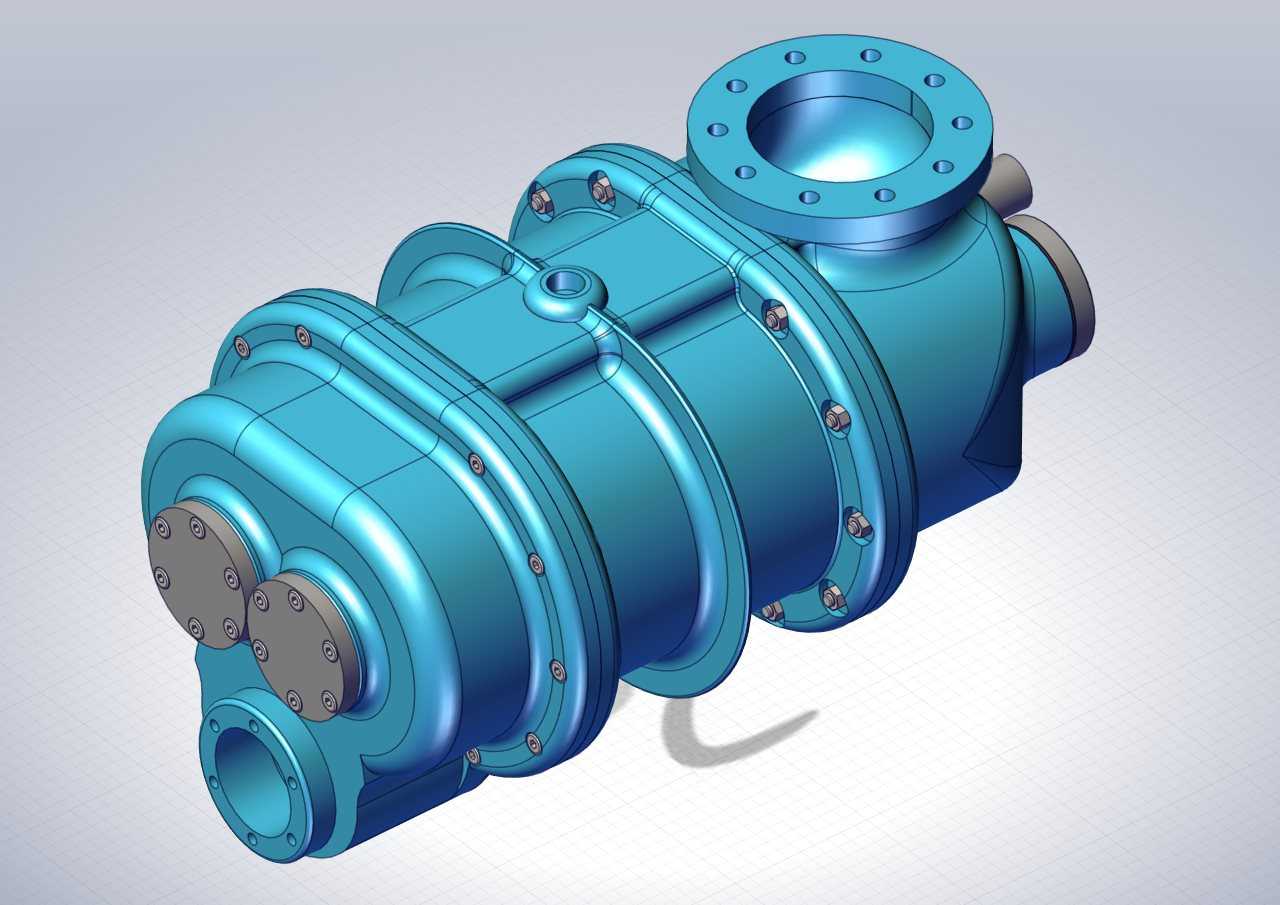

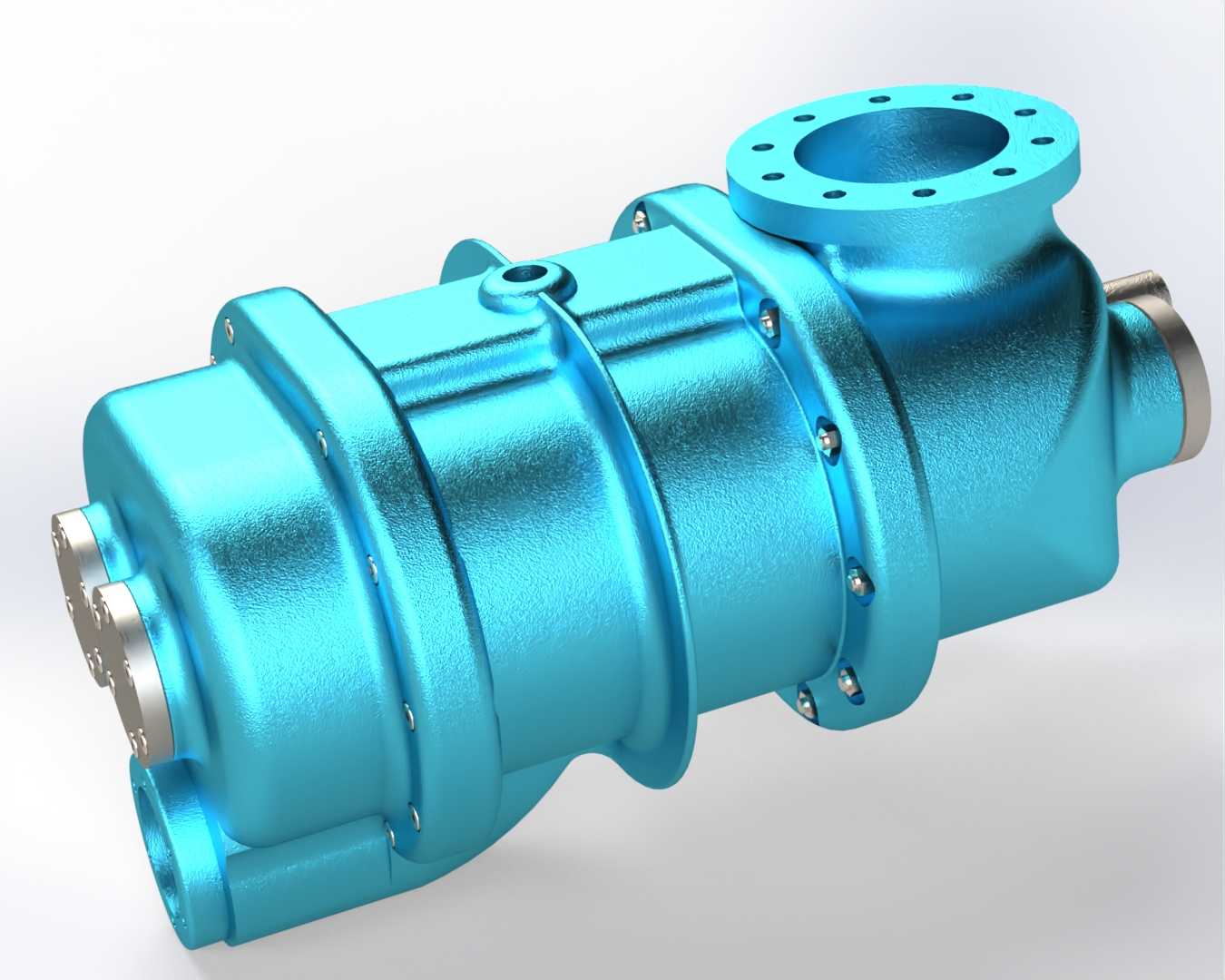

　　从结构设计逻辑来看，整个主机采用卧式集成布局，进气口设置在壳体顶部的法兰端，采用标准凸面法兰连接结构，法兰面均匀分布螺栓孔，能够直接与进气过滤总成、进气阀组对接，安装时只需匹配对应通径的密封垫片与螺栓扭矩即可完成管路连接，无需额外设计转接结构。排气端设置在壳体轴向侧方，采用同轴法兰接口，可直接对接后冷却器、油气分离单元，整个主机的外部接口全部采用标准化法兰设计，能够适配不同处理量的后处理模块，方便在不同功率等级的空压机组中进行通用化适配。

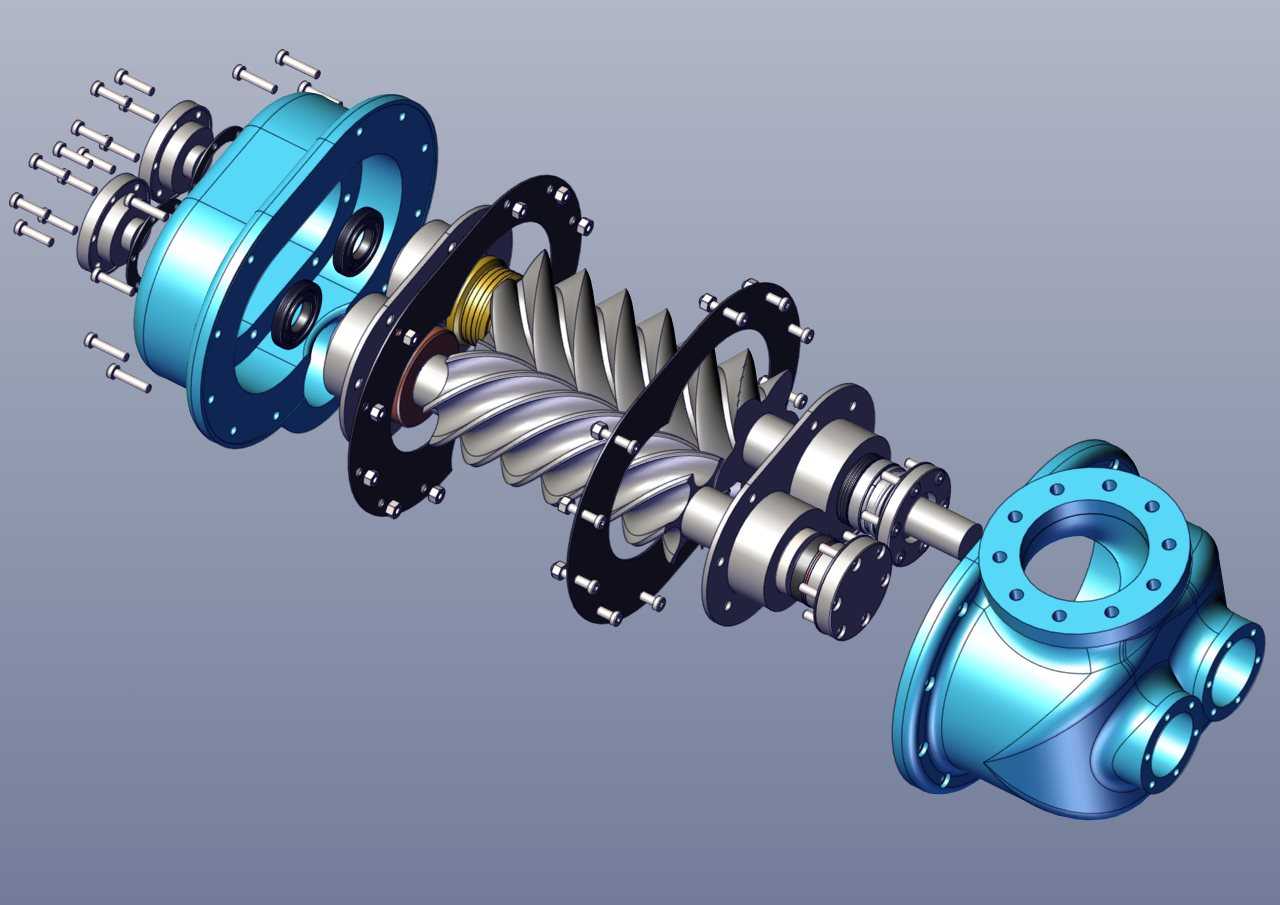

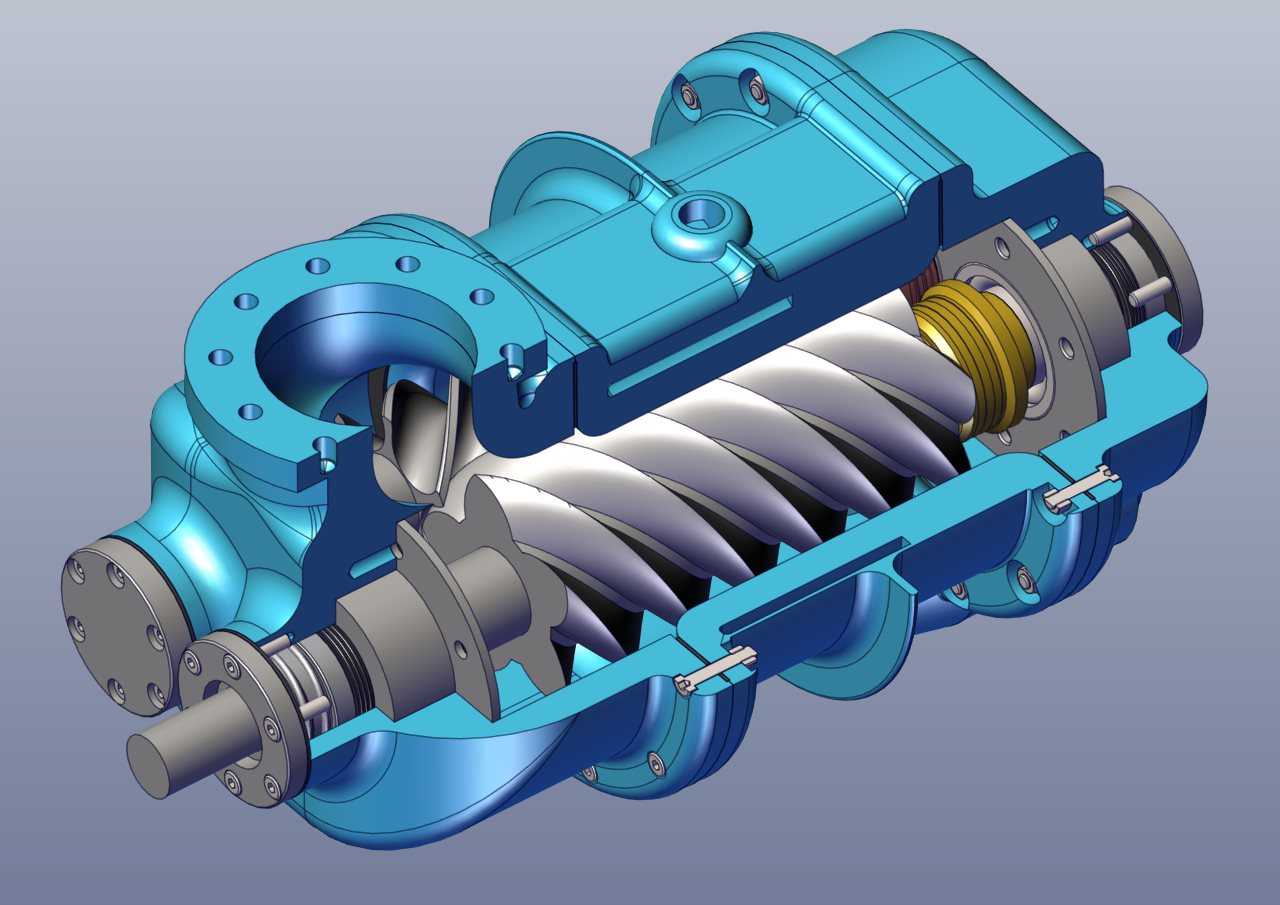

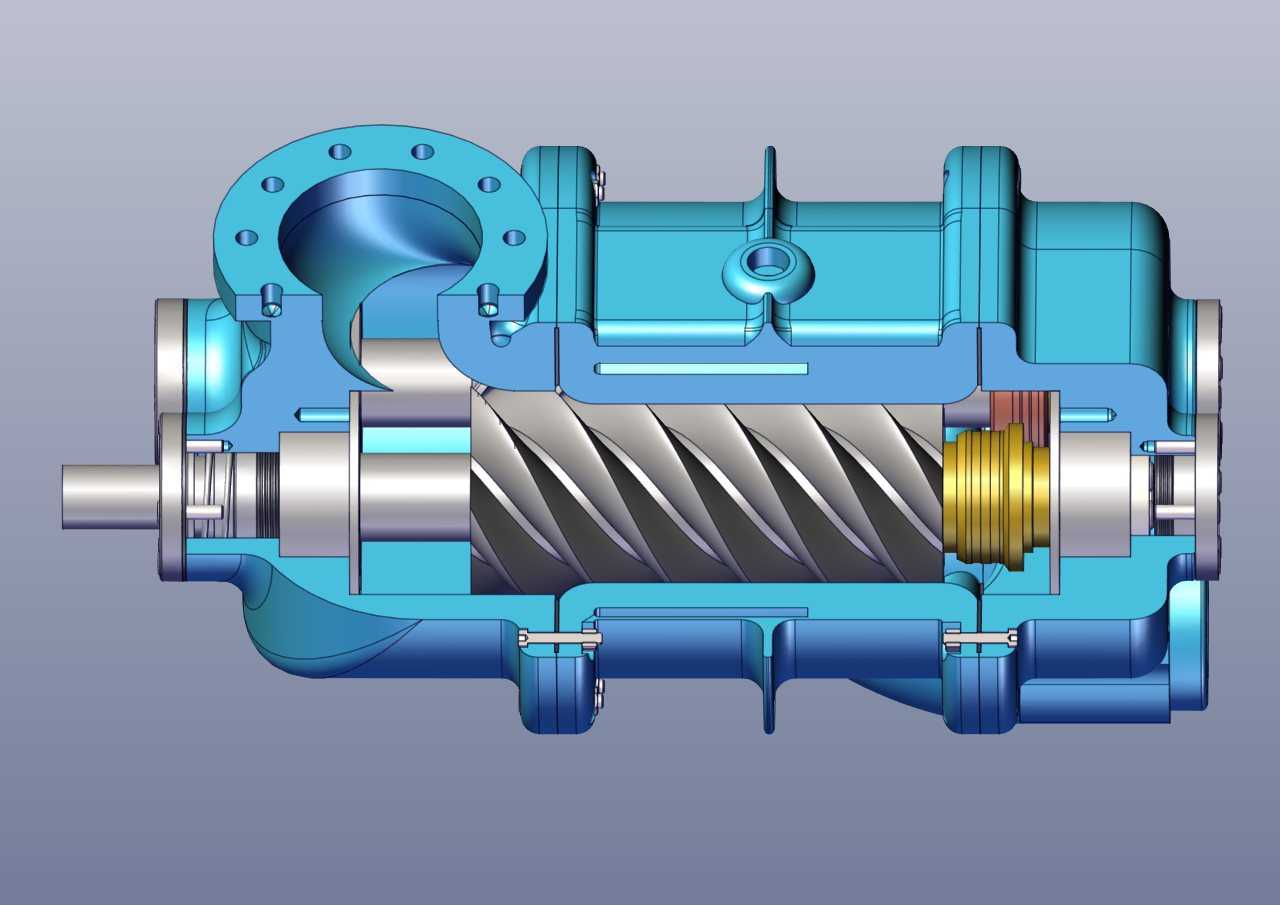

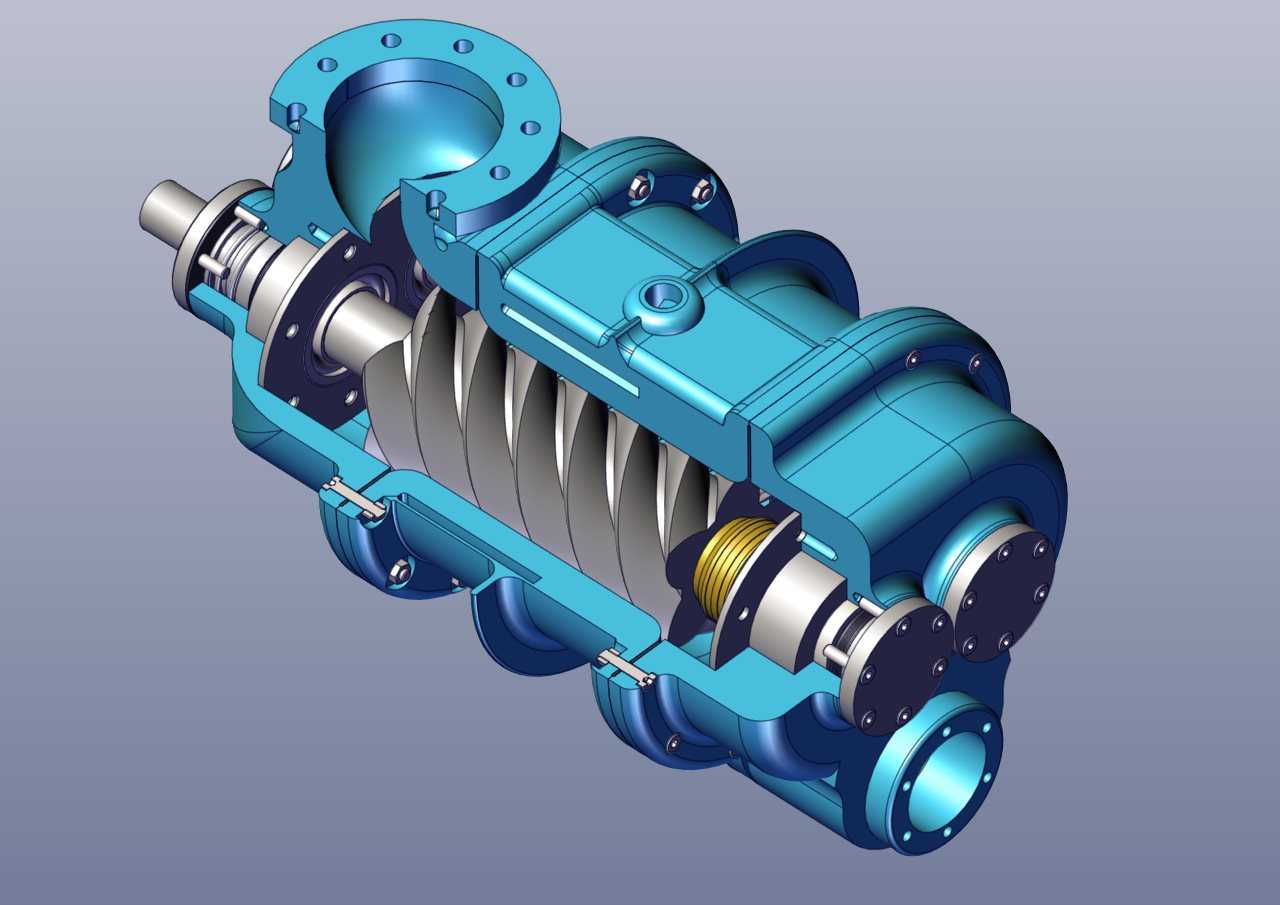

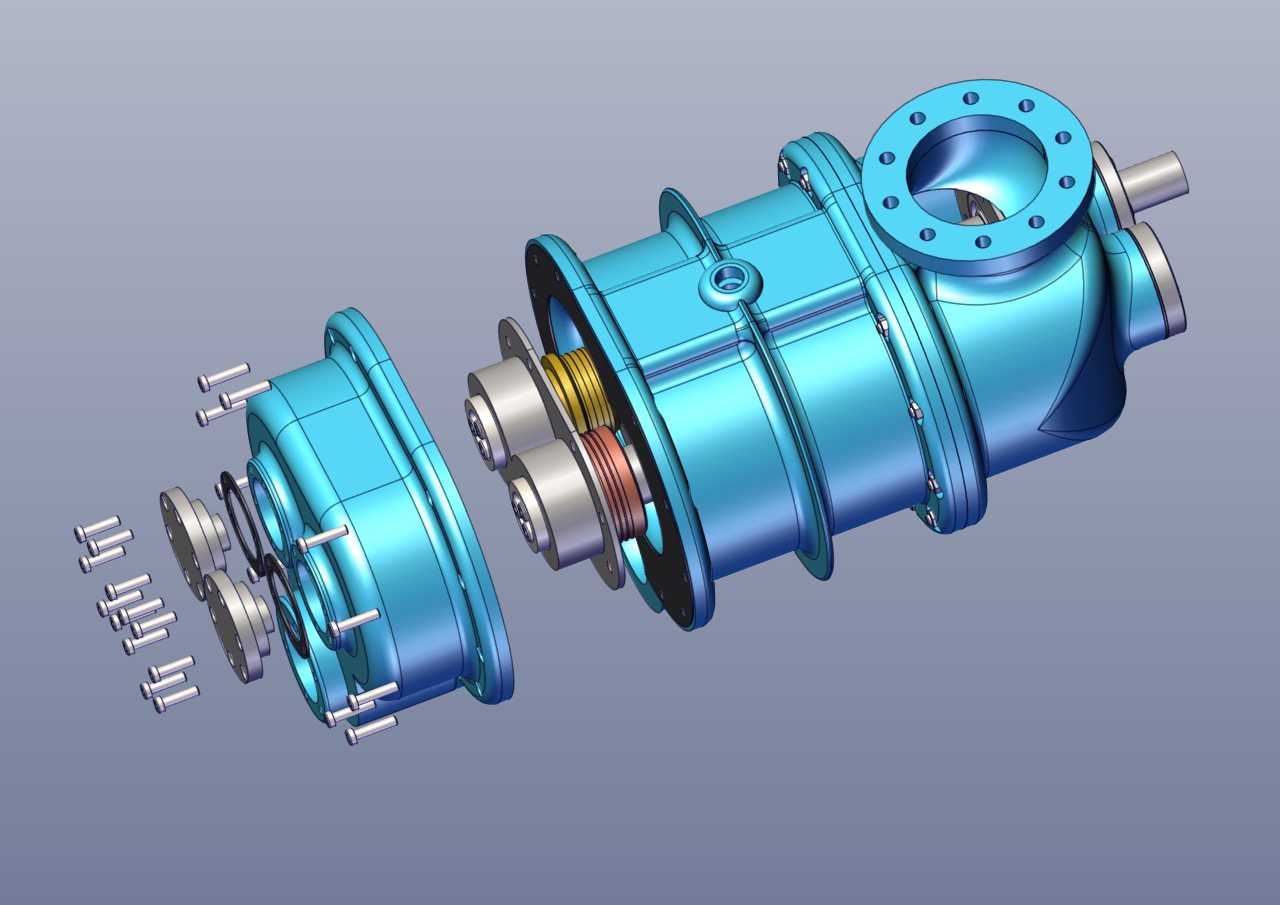

　　壳体部分采用分段式螺栓连接结构，将吸气端座、转子腔壳体、排气端座通过周向均匀布置的内六角螺栓紧固为整体，连接面采用精密研磨的止口定位，保证转子腔的同轴度公差控制在0.02mm以内，避免转子回转过程中出现腔体内壁刮擦。转子作为核心做功部件，采用型线优化的不对称齿形设计，啮合间隙控制在微米级，既保证压缩过程中的气体泄漏量降到最低，又避免转子热膨胀后出现咬合卡滞，转子两端采用重载轴承支撑，能够承受长期高速回转带来的径向与轴向载荷，轴承座与壳体采用过盈配合加定位销固定，保证长期运行后的转子位置精度不发生偏移。

　　从安装边界来看，整个主机的底部为平整的安装基面，预留有四个对称分布的地脚螺栓孔，安装时只需在机组底座上对应位置加工螺纹孔，通过减震垫将主机固定即可，主机的重心沿轴向居中布置，运行过程中振动幅值远低于往复式压缩设备，对基础的承重与减震要求更低。壳体侧面预留有润滑油路接口与温度传感器安装位，能够直接接入喷油螺杆机组的润滑油循环系统，润滑油在压缩过程中喷入转子腔，同时起到冷却压缩气体、密封转子间隙、润滑啮合面的多重作用，油路接口采用标准管螺纹设计，可直接对接常用规格的液压管路，无需定制转接接头。

　　在实际选型适配中，这类主机的压缩比设计覆盖常用工业供气压力范围，能够稳定输出0.7-1.3MPa的压缩空气，适配绝大多数工业气动设备的工作压力需求。不同于无油螺杆结构，喷油式设计能够在更低的加工精度要求下实现更高的容积效率，同时降低运行过程中的噪音水平，适合在一般工业场景中使用。整个主机的外部轮廓没有突出的易磕碰结构，所有外接接口都设置在壳体的固定方位，在三维建模过程中可直接将主机作为独立子装配体接入空压机组的总装配中，提前校验管路走向、安装操作空间与维护拆卸距离，比如壳体周向的螺栓拆卸空间需要预留足够的扳手操作行程，顶部进气法兰的上方需要预留滤芯更换的垂直空间，侧方排气接口的管路弯折半径需要满足气动管路的安装规范，避免后续生产装配过程中出现干涉问题。

　　从功能特性来看，这类螺杆主机的连续运行周期长，易损件仅为两端的轴承与轴封，维护间隔可达数千小时，相比传统活塞式压缩机大幅降低了运维工作量。同时转子的回转运动平衡性更好，运行过程中没有往复惯性力，不需要配置大质量的平衡基础，能够直接集成在撬装式空压机组中，适配移动供气站、固定车间空压站等多种安装场景。在建模过程中需要重点关注转子啮合的间隙配合、壳体连接止口的定位尺寸、各法兰接口的位置度公差，这些参数直接影响后续装配的可行性与设备运行的可靠性，比如轴封安装位的尺寸公差需要匹配标准骨架油封的规格，轴承安装位的圆柱度公差需要满足轴承样本中的安装要求，避免出现漏油、转子窜动等实际运行中的常见问题。
