微粉磨IMP超轻型飞机结构设计方案

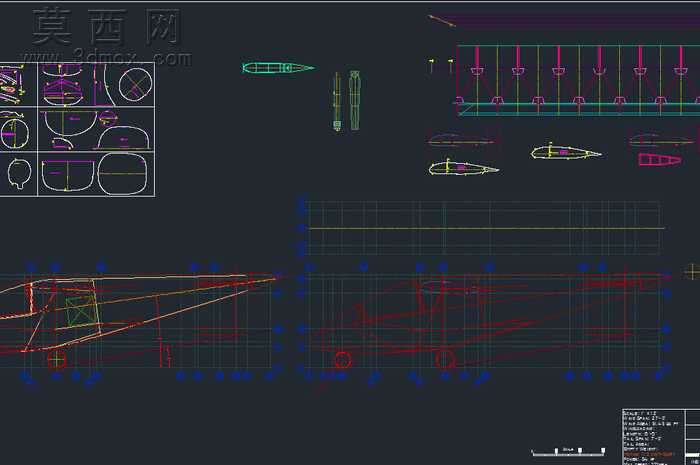

本作品为超轻型飞机的三维结构设计方案，建模过程以原始手绘的蜕皮素勒草图为核心参考依据，在三维建模环境中完成全机结构的1:1比例还原。建模阶段首先梳理手绘稿中的多视图投影关系，对齐机身纵向、横向与垂向的基准轴线，先搭建全机的骨架线框模型，逐一校准机头整流罩、座舱段、机身主梁、尾撑杆、机翼安装位、尾翼组的位置坐标，确保各部件的空间位置与手绘稿的投影尺寸完全匹配。机身部分采用半硬壳式结构建模，分别绘制机身隔框的截面轮廓，通过放样命令生成机身曲面，对曲面进行连续性检查与曲率调整，保证机身外表面的气动顺滑度，同时预留出动力系统安装位、操纵杆件穿行通道与起落架固定接口。机翼部分按照手绘稿中的翼型轮廓绘制翼肋截面，沿翼展方向排布翼肋后通过蒙皮曲面命令生成机翼外形，标注出机翼与机身的连接交点位置，还原襟翼、副翼的可动结构边界。尾翼部分分别构建水平尾翼与垂直尾翼的翼面结构，校准尾翼的安装角与后掠角度，匹配机身尾部的连接结构。起落架部分采用前三点式布局建模，绘制减震支柱、轮架与轮胎的结构，对齐机身下部的安装固定点。全机建模过程中对所有结构交点进行重合约束，避免出现部件错位、曲面破面的问题，对线框结构进行分层管理，将机身结构、翼面结构、操纵系统、起落架结构分图层放置，方便后续的结构调整与工程图导出。材质设置阶段，机身蒙皮采用轻量化航空铝合金材质参数，调整金属粗糙度与反光度还原真实航空铝材的质感，结构骨架采用高强度航空钢材材质，透明座舱盖采用聚碳酸酯透明材质参数，设置合适的透光率与折射率，轮胎采用黑色橡胶材质参数，还原橡胶的哑光质感。渲染阶段采用正交视图与透视视图结合的方式，既展示全机的整体气动外形，也通过多视图线框展示内部结构的排布逻辑，清晰呈现各部件的连接关系与尺寸比例，完整还原手绘设计稿中的超轻型飞机设计构想，为后续的模型制作、气动验证与结构优化提供精准的三维数字模型基础。
