多工位电动马达装配检测工装结构

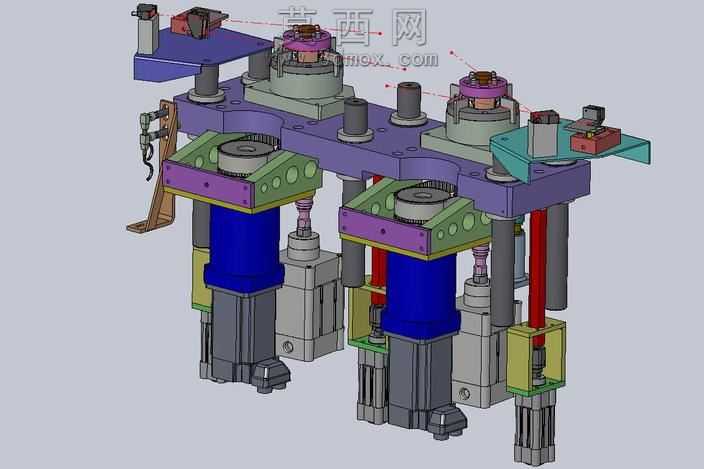

本作品为多工位电动马达核心参数检测与装配的集成工装三维结构，整体采用分层堆叠式布局设计，通过三维建模软件完成全参数化零件绘制与整机装配，建模过程中严格遵循机械加工公差配合标准，对每一处安装孔位、轴孔配合面、定位基准面都做了精准的尺寸约束，确保虚拟装配下无干涉错配问题。渲染阶段针对不同零部件赋予了对应真实材质：底部的驱动电机外壳采用哑光铸铁材质，呈现深灰磨砂金属质感；中部的承载立柱采用镀铬亮面金属材质，还原加工后的光洁金属表面；上层的安装平台采用阳极氧化紫色硬质合金材质，区分不同功能的承载层位；气动管路部分分别赋予蓝色、红色的工程塑料材质，清晰区分气路的进出通路；各类传感器、定位夹具组件分别赋予对应的工程塑料、合金材质，整体渲染光影柔和，结构层次分明，可直观呈现各部件的装配关系与位置布局。结构设计上采用对称式双列工位布局，单组工位集成了马达定位装夹、顶升驱动、参数检测、限位防护多个功能模块：底部配置大扭矩驱动单元作为动力输出，通过导向立柱实现上层平台的精准升降动作，每层平台设置多组定位销与快装夹具，可同时完成多个马达工件的装夹固定，侧边配置的检测传感器组件可随平台移动完成对应工位的参数采集，侧边设置的拖链与走线结构规整排布动力与信号线路，避免设备运行过程中出现线路缠绕剐蹭问题。设计思路围绕电动马达量产环节的检测装配需求展开，将原本分散的多道工序整合到同一台工装上，通过多工位同步作业提升生产检测效率，模块化的组件设计也方便后续根据不同型号的马达快速更换适配夹具，兼顾设备的通用性与专用性，整体结构刚性充足，运动路径经过反复模拟验证，可满足实际生产中连续作业的稳定性要求，各功能部件的选型与布局都预留了足够的安装维护空间，方便后期的设备调试与易损件更换。
