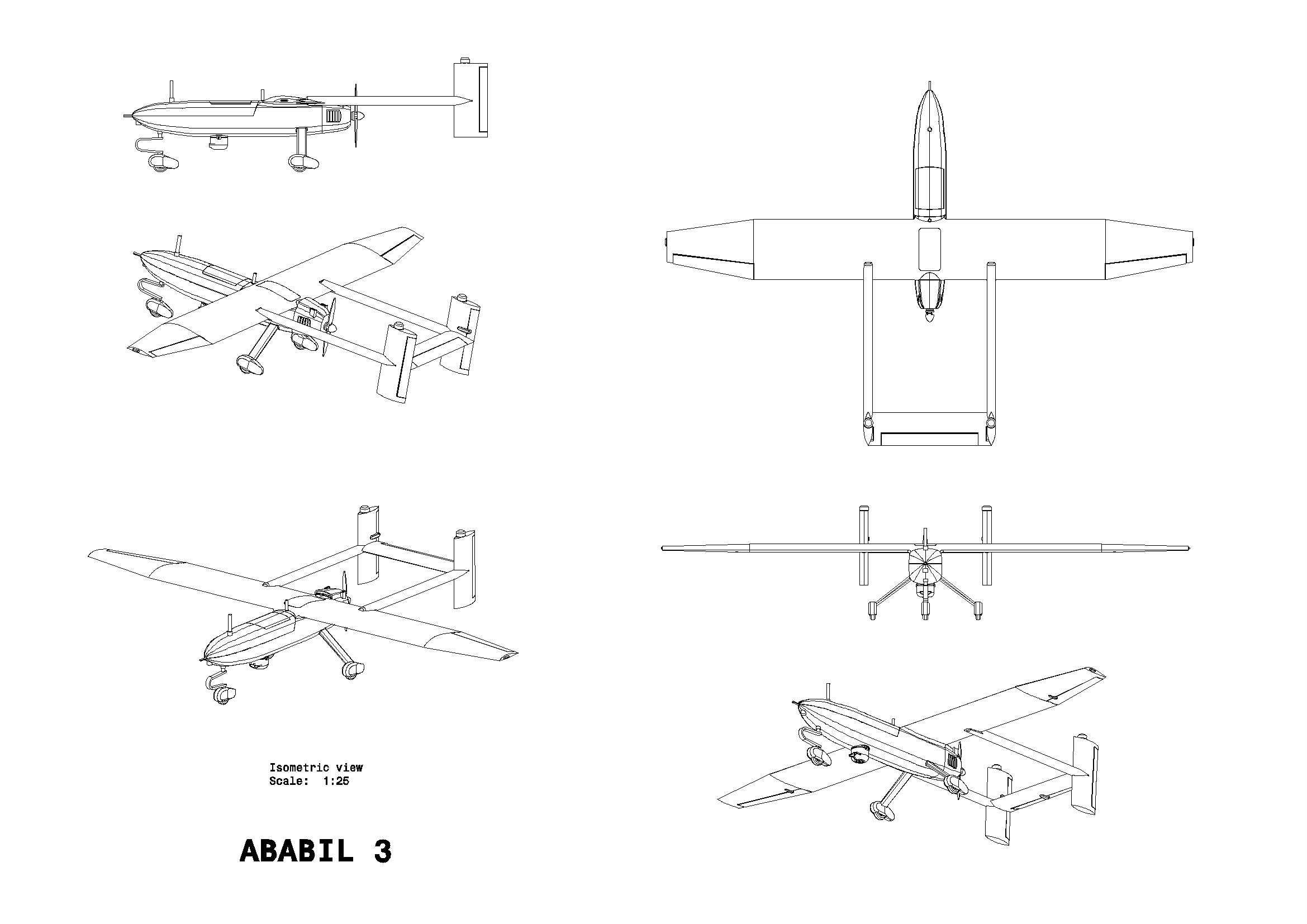

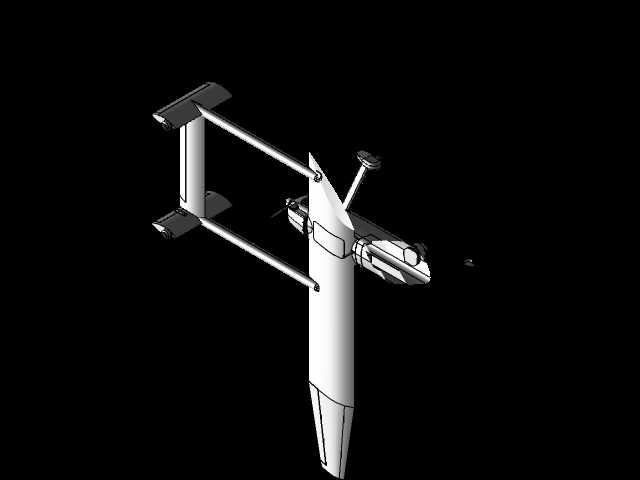

阿巴比尔3固定翼双尾撑无人机构型设计

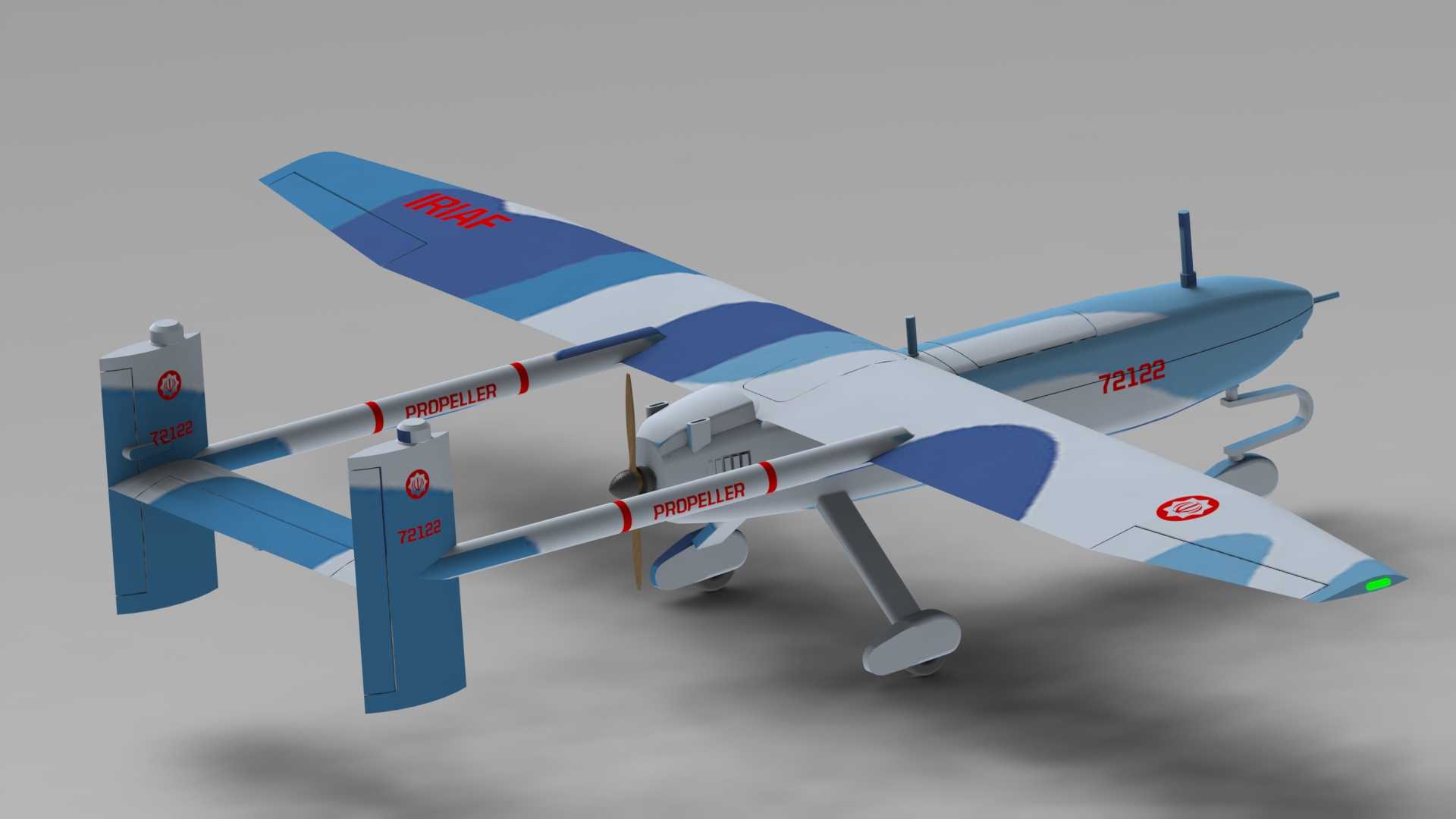

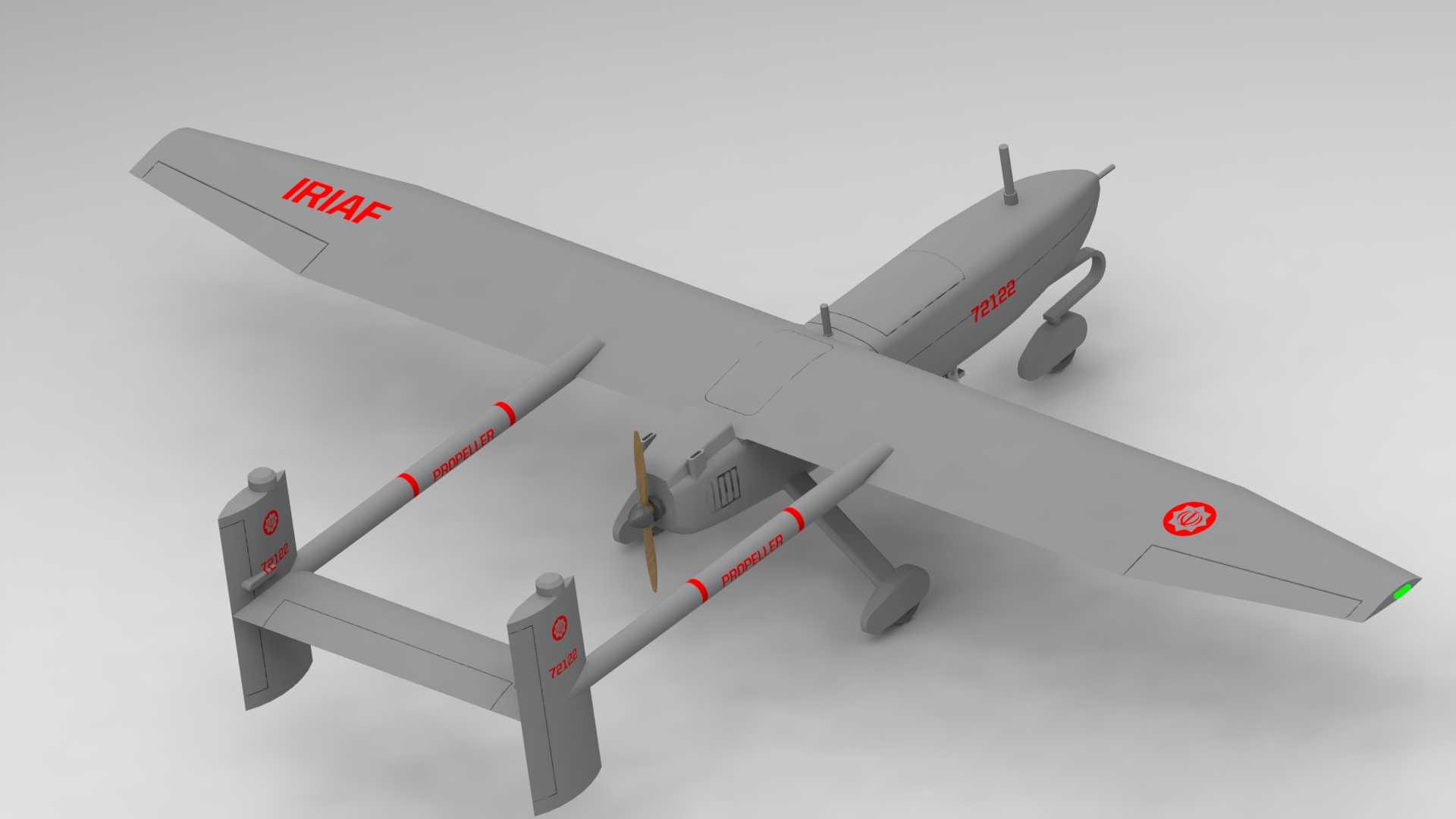

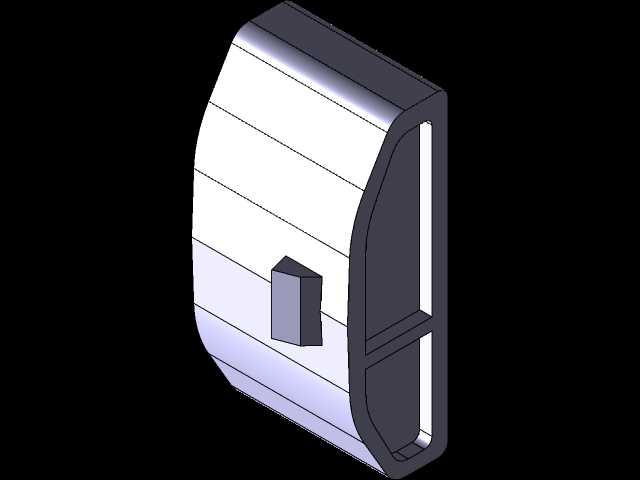

　　这款双尾撑固定翼无人机的构型设计，核心围绕前线战术侦察、小范围区域测绘这类低空低速任务场景展开，区别于常规上单翼单垂尾布局，双尾撑结构的选用首先是为了缩短动力系统的传动链路，让前置螺旋桨的拉力轴线与机身重心高度差控制在合理区间，降低大油门状态下的俯仰力矩耦合，减少飞控系统的配平压力。从结构设计逻辑来看，双尾撑杆从机翼后缘位置直接向后延伸，末端连接垂尾与平尾，省去了常规布局中从机身尾部延伸出的尾撑结构，一方面可以把机身中部的完整舱段空间全部留给任务载荷与航电设备，不需要为尾梁结构预留贯穿的承力空间，机载相机、数传天线、电池组都可以沿重心轴线排布，调整配重时不需要额外增加平衡配重块；另一方面尾撑杆本身采用薄壁加筋的轻量化结构设计，和机翼主梁直接做承力连接，着陆时的地面冲击载荷可以通过尾撑杆直接传递到机翼主承力盒段，不需要单独设计机身尾部的重载承力结构，能有效降低整机空重。

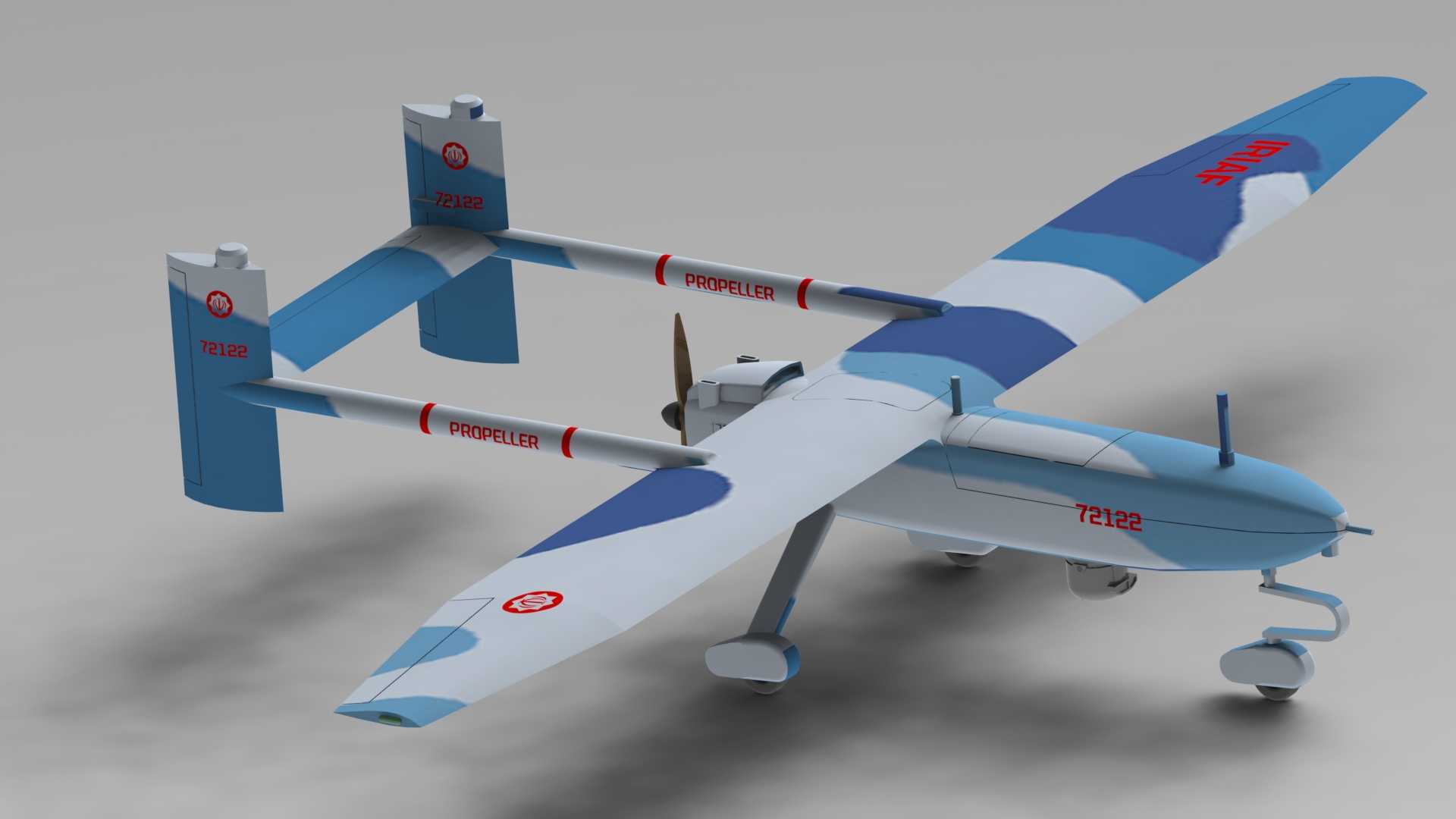

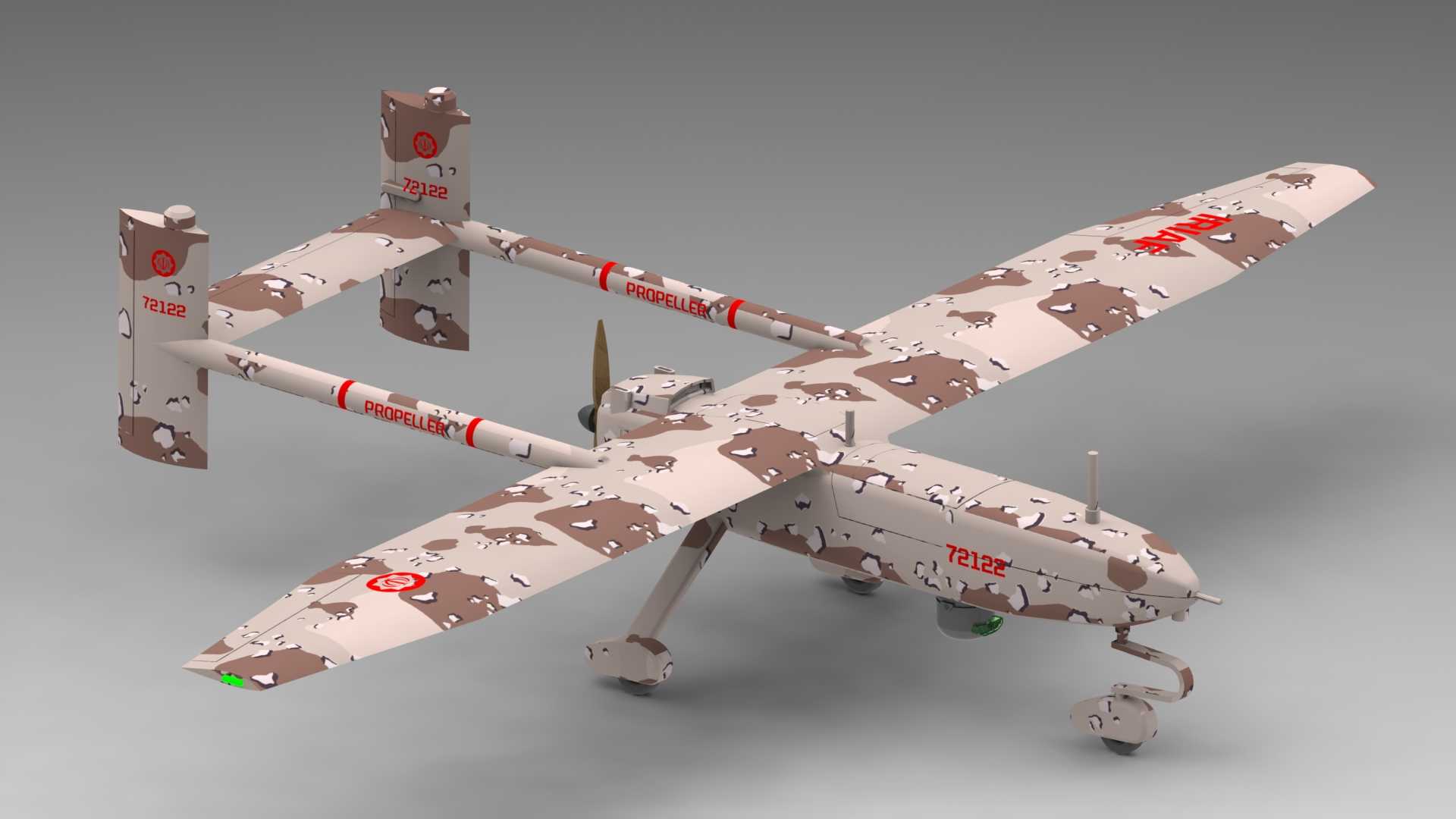

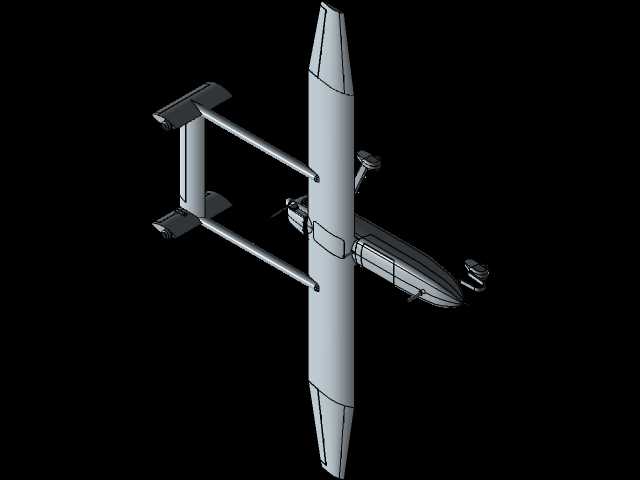

　　气动设计上，机翼采用上单翼布局，翼型选用低速高升力的平凸翼型，展弦比控制在9左右，兼顾低空巡航效率与低速失速特性，机翼上的迷彩涂装分区完全按照曲面分块设计，曲面转印时不会出现图案拉伸变形；翼尖位置预留了航行灯安装位，前缘做了轻微的翼刀设计，抑制低空紊流状态下的翼尖失速。垂尾采用双垂尾布局，分别安装在两侧尾撑末端，垂尾高度经过测算，在大侧风着陆状态下依然能保持足够的方向安定性，同时垂尾位置避开了螺旋桨的滑流区域，不会因为滑流冲击导致舵面效率出现非线性变化，降低飞控参数调试的难度。平尾连接在两个垂尾顶端，安装位置高于机翼下洗流的主要影响区域，大迎角飞行状态下平尾依然能保持足够的舵效，不会出现气流分离导致的俯仰操纵失效。

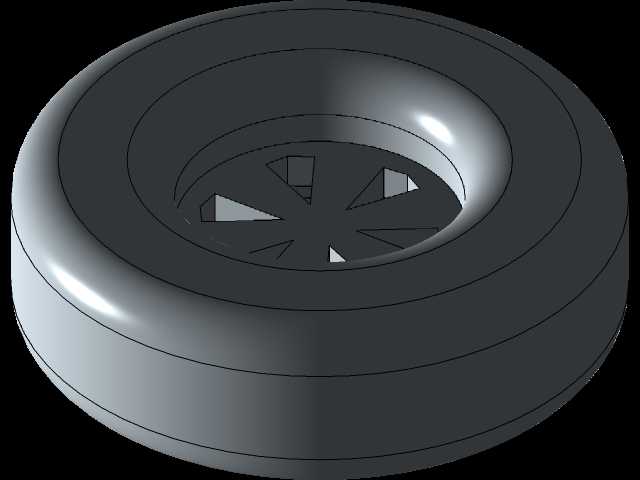

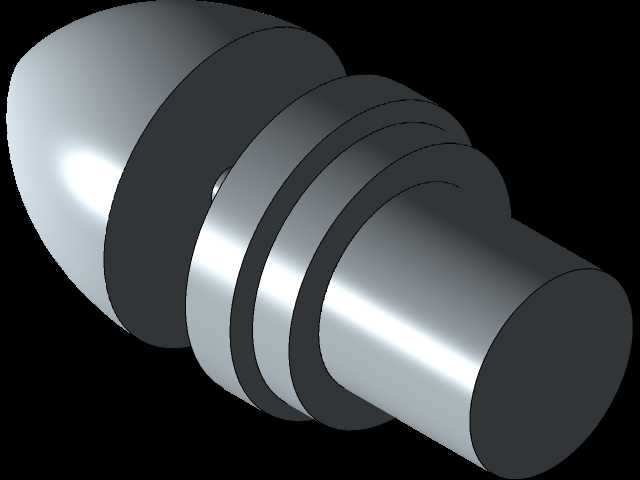

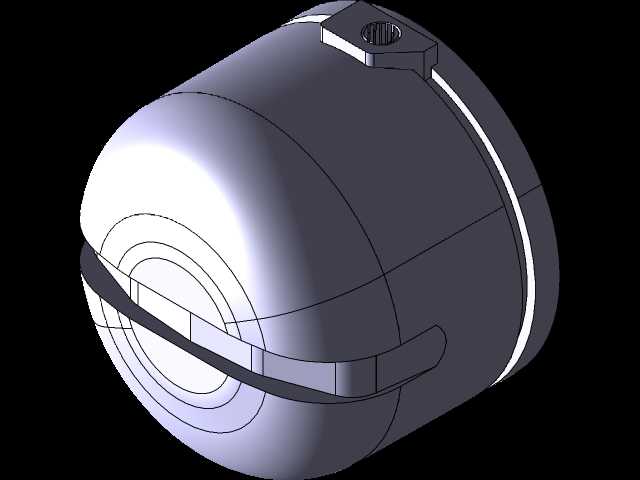

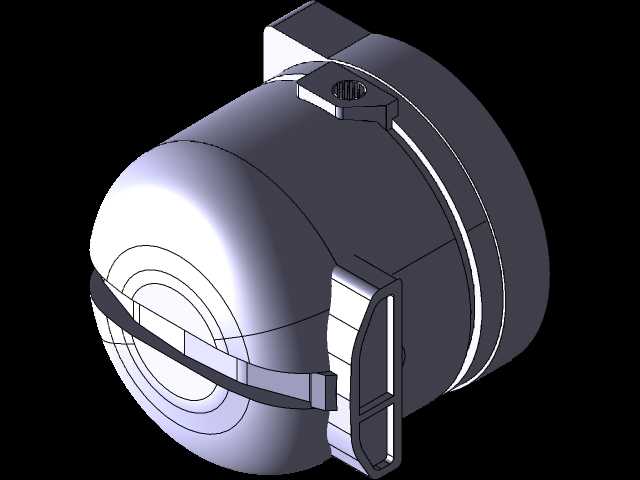

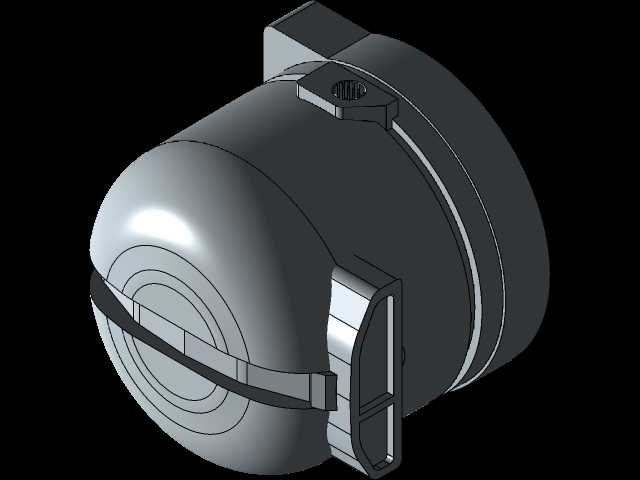

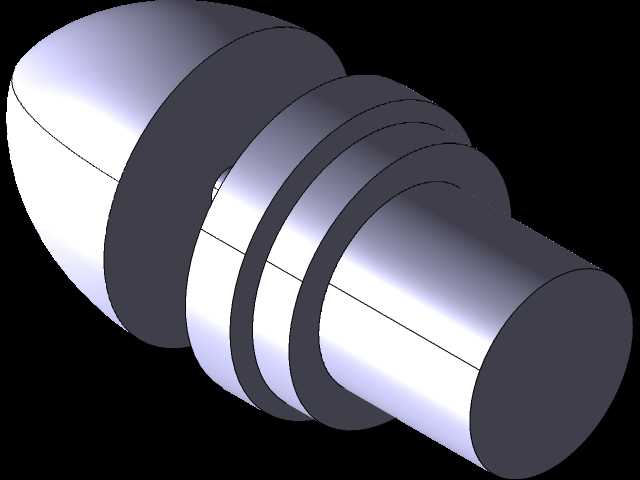

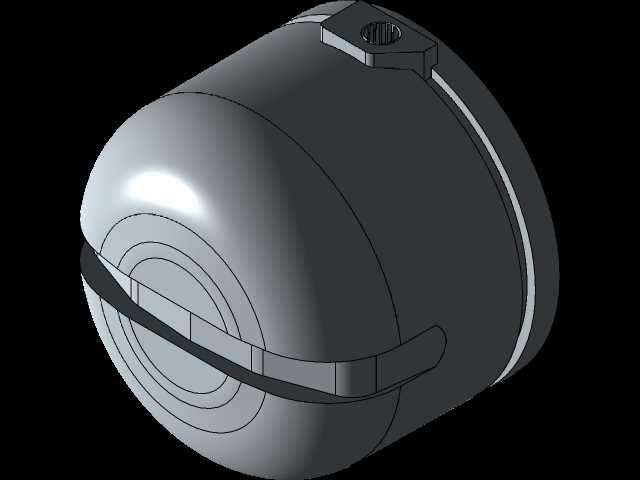

　　起落架采用后三点式固定起落架设计，主起落架安装在机身下方的承力框位置，支柱采用带阻尼的弹簧缓冲结构，机轮选用宽幅低压轮胎，适应野外砂石跑道、平整草地这类非铺装起降场地的使用需求，不需要专用的机场跑道即可完成起降作业；尾轮安装在机身尾部下方，带有转向联动结构，地面滑行时可以通过方向舵控制转向，不需要额外加装地面转向操纵机构。动力系统前置安装，整流罩与机身曲面做顺滑过渡，减少迎风阻力，螺旋桨选用两叶定距桨，匹配低速巡航的扭矩特性，巡航状态下的动力冗余量可以满足3-5级风条件下的稳定飞行需求。

　　安装边界方面，整机翼展控制在2.2米左右，机身长度1.6米，拆解后机翼、尾撑、机身可以分开收纳，单块部件最大长度不超过0.9米，可以放入常规的携行箱中，适合前线班组、野外作业小组携带转场。机身中部的载荷舱尺寸为300mm×200mm×150mm，可以适配常见的可见光侦察相机、多光谱测绘传感器、小型通信中继设备，载荷安装面预留了标准的快拆安装孔位，更换不同任务载荷时不需要重新打孔修改结构，只需要调整对应位置的配重块即可保证重心在允许范围内。所有舵面的舵机都安装在机翼与尾撑的内部承力位置，舵机摇臂与舵面的连接采用快拆销轴，外场维护时不需要拆解整体结构即可更换故障舵机。结构选材上，主承力结构采用碳纤维复合材料蒙皮加轻木夹芯的结构，非承力整流罩采用ABS工程塑料注塑成型，在保证结构强度的前提下尽可能降低整机重量，空机重量控制在3.5公斤以内，最大起飞重量可以达到6公斤，有效载荷能力可以满足多数民用测绘、战术侦察任务的载荷重量需求。
