MQ9收割者察打一体无人机结构设计

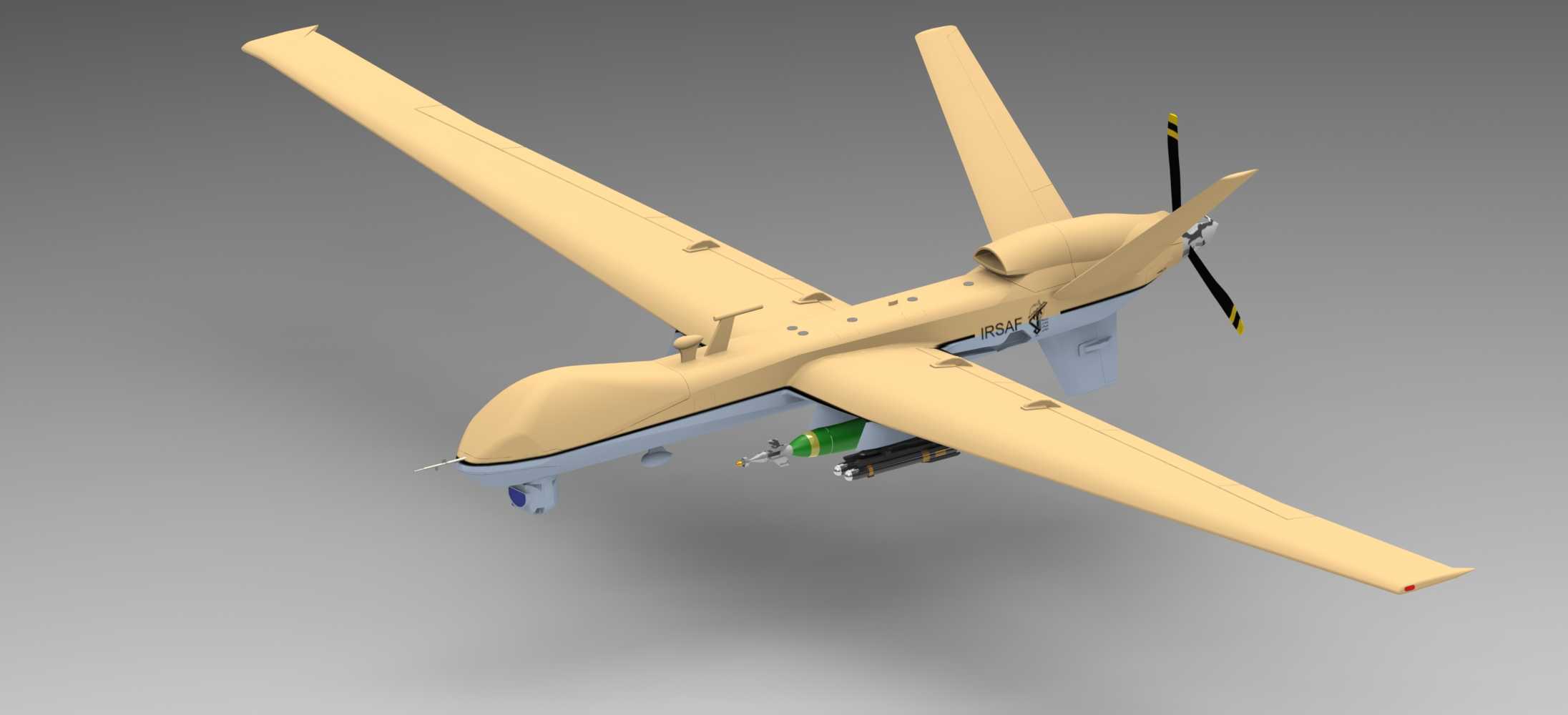

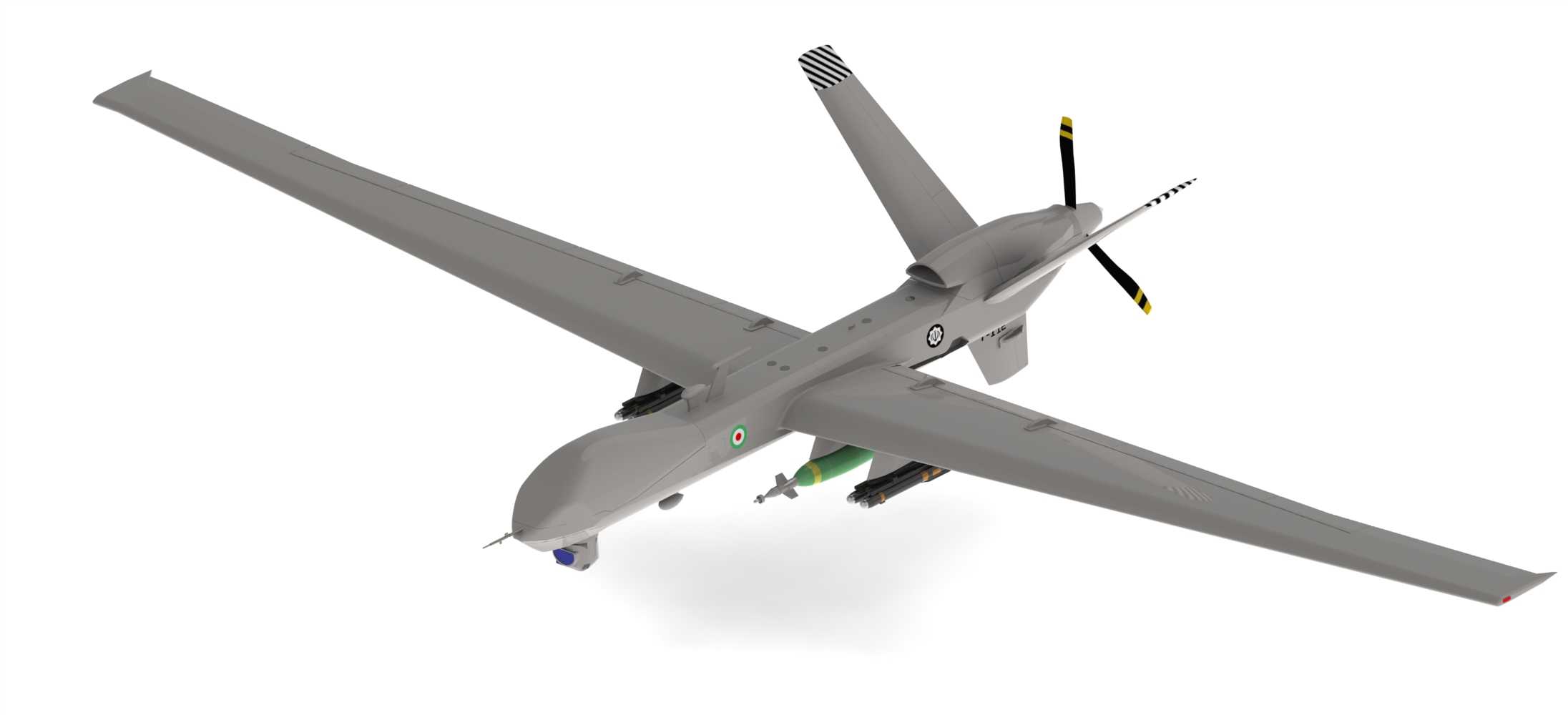

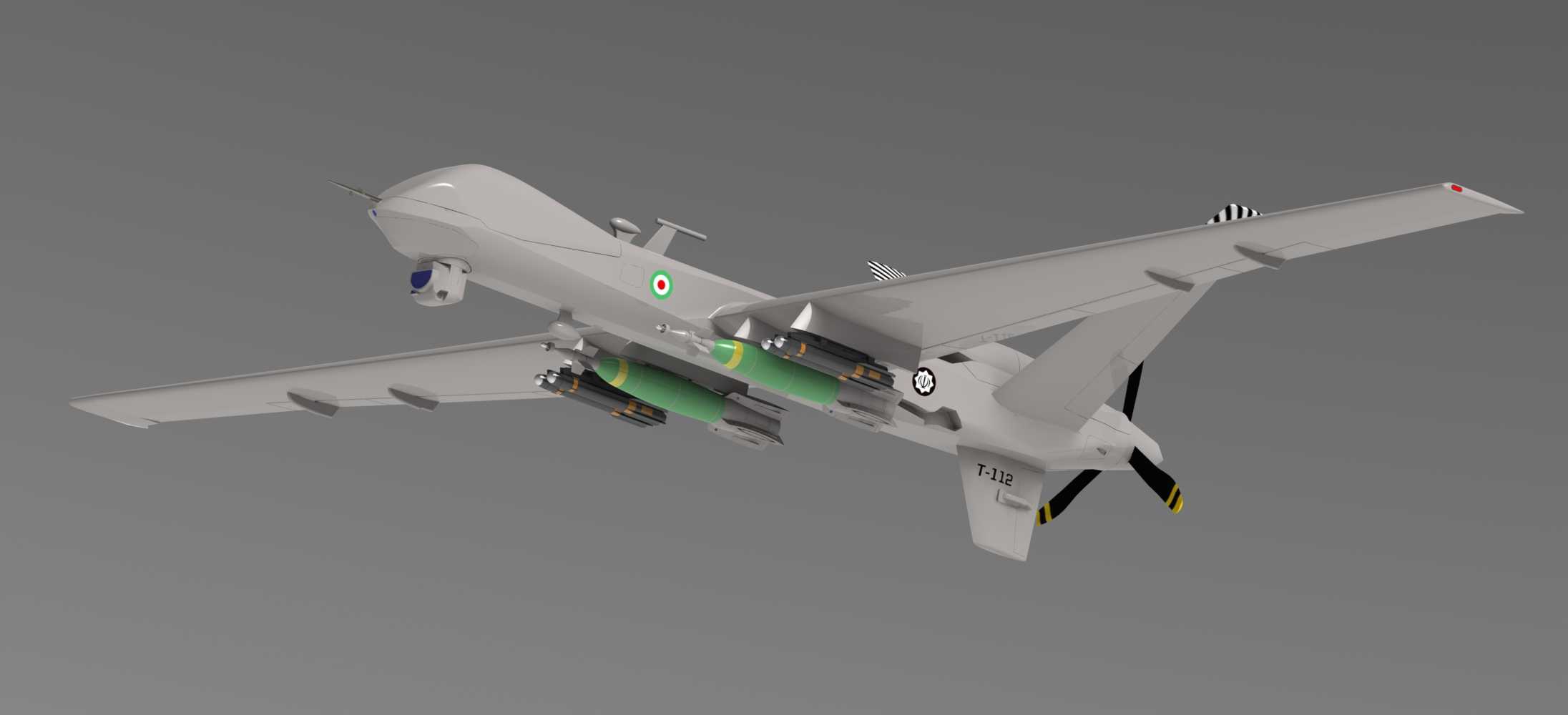

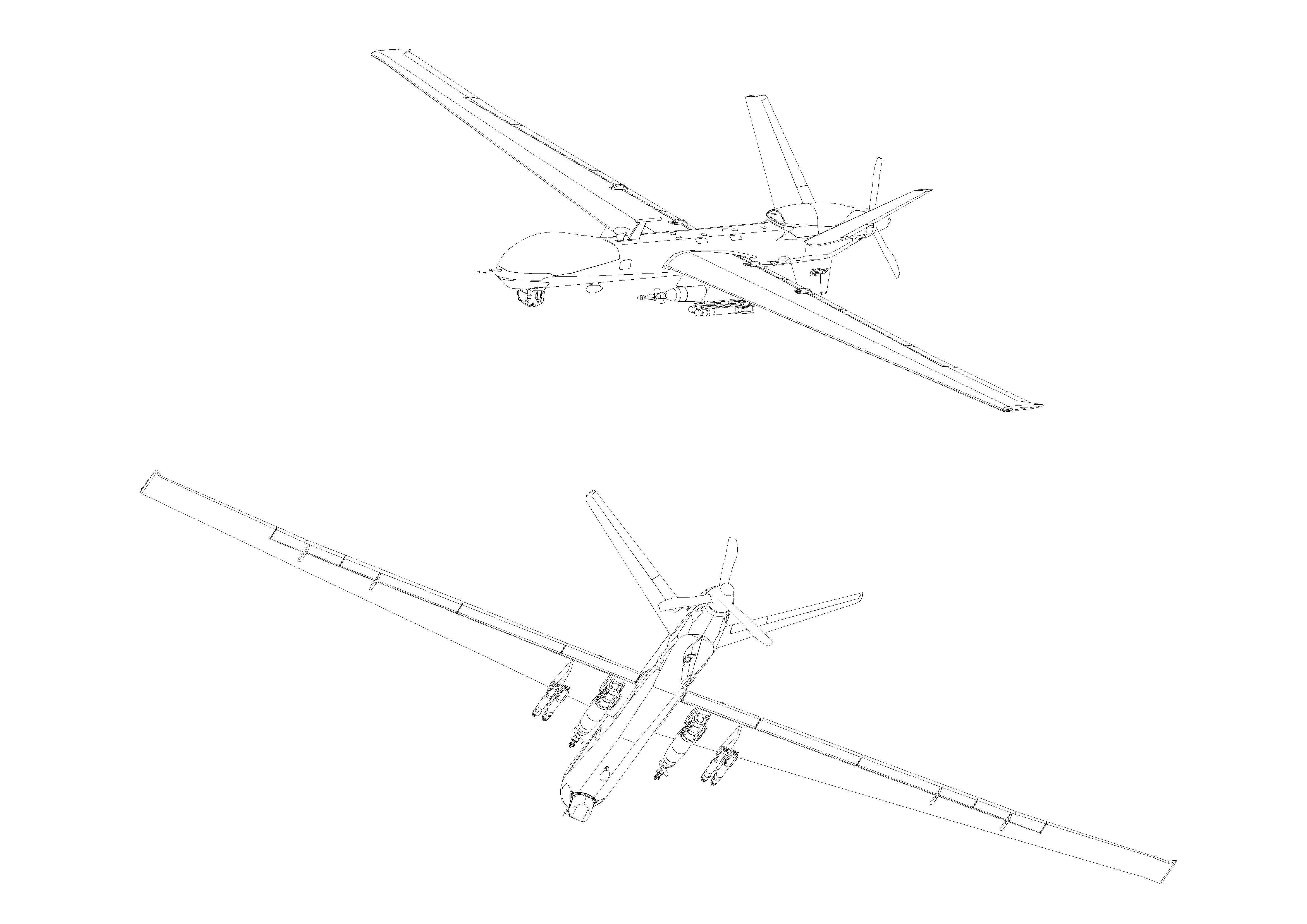

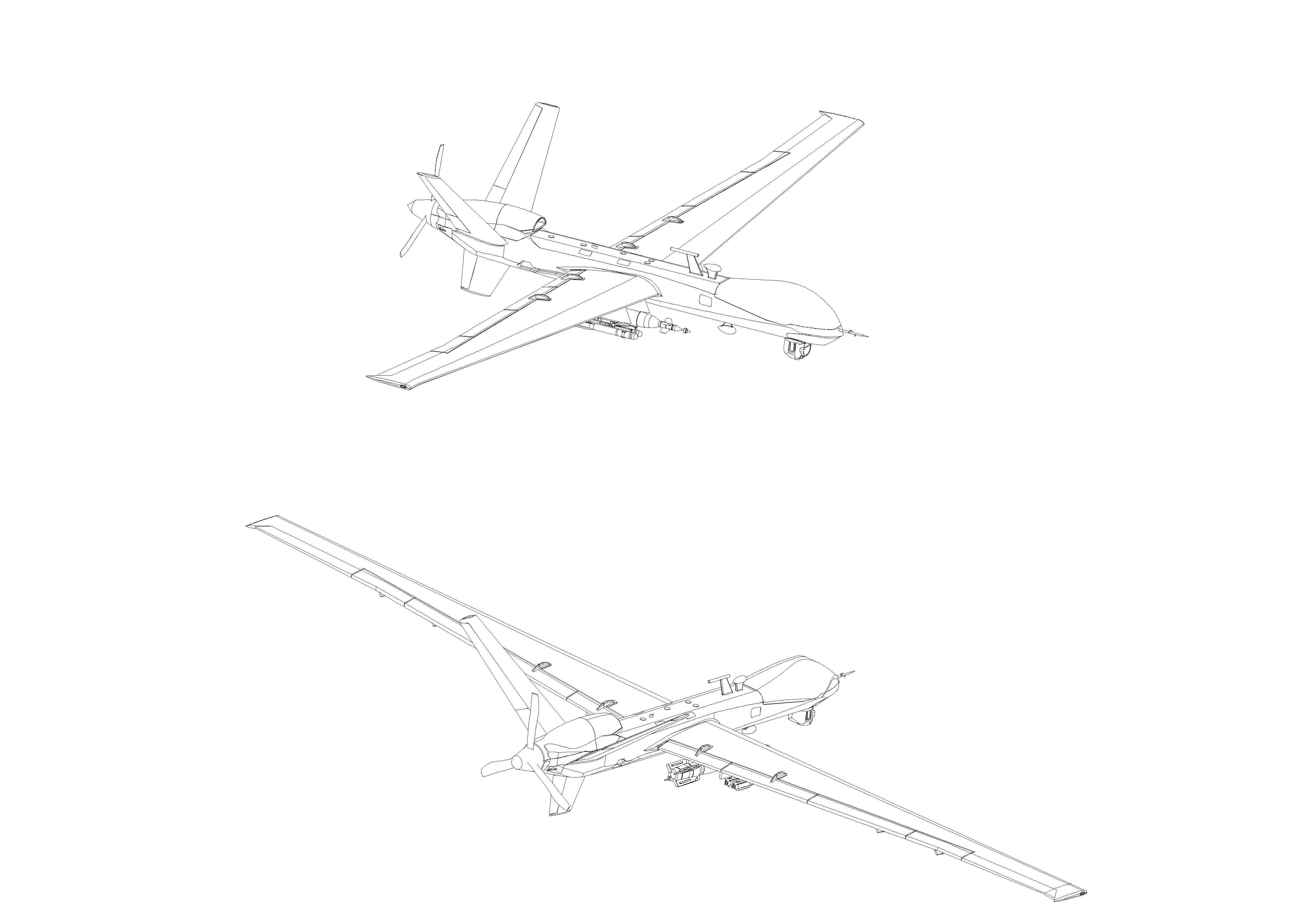

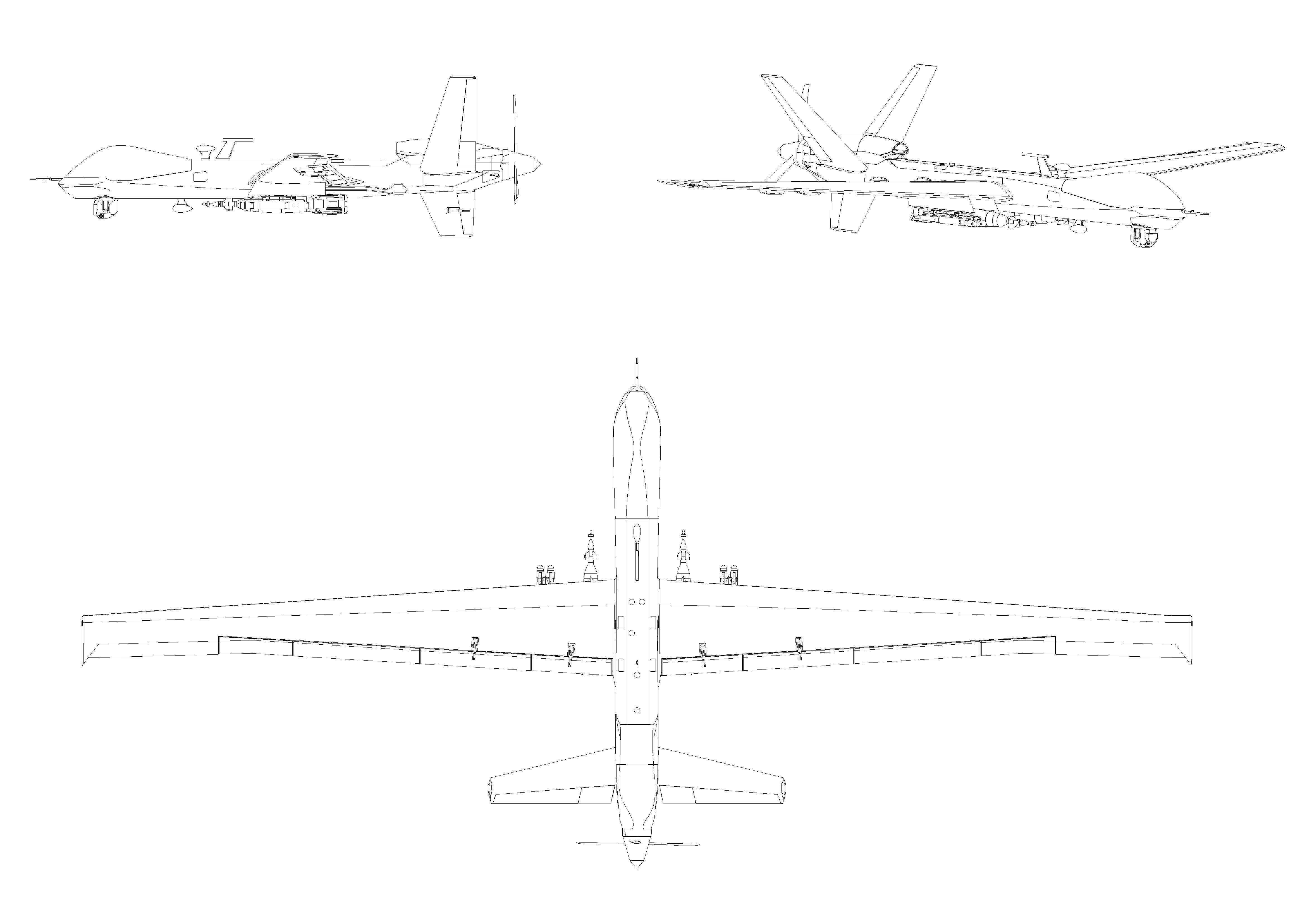

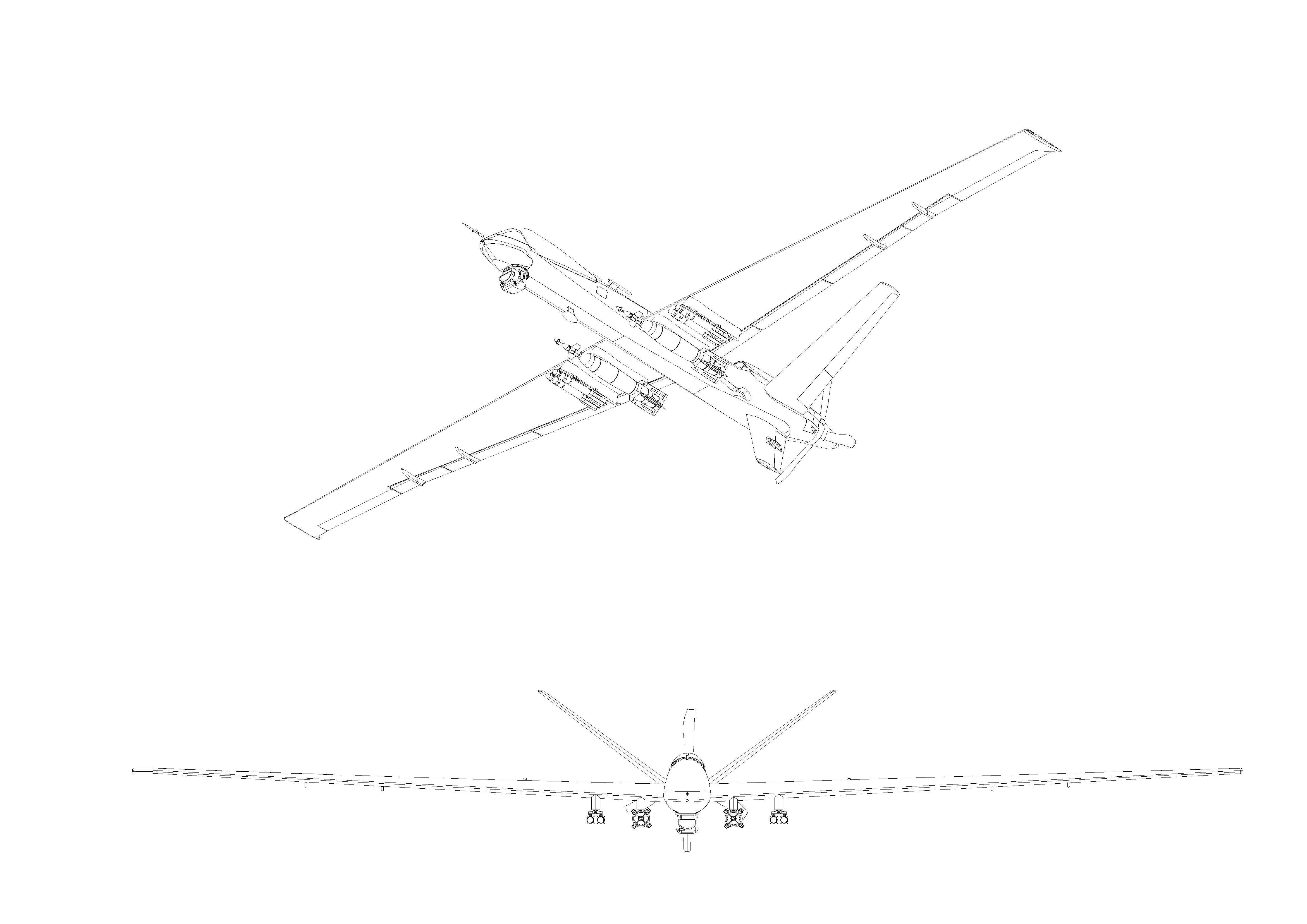

　　该款察打一体无人机的三维结构设计，首先围绕长航时中空作战的核心任务需求展开，整体采用大展弦比平直下单翼布局，翼型选取低雷诺数下升阻比表现优异的高升力翼型，机翼展长与机身长度的比值控制在合理区间，兼顾低速巡航效率与外挂载荷承载能力，机翼前缘设置轻微后掠角，在保证亚音速巡航气动效率的同时，优化跨音速阶段的阻力发散特性，机翼内部预留充足的燃油舱空间，同时在机翼下表面设置多组外挂点安装接口，接口位置经过重心配平计算，确保不同外挂载荷组合下全机重心始终处于允许的包线范围内，避免飞行过程中出现配平异常。机身采用半硬壳式结构设计，前段为航电设备舱，集成光电侦察转塔、卫星通信天线、敌我识别系统等设备的安装支座，安装支座均采用减震结构设计，隔离发动机振动对精密侦察设备的成像干扰；机身中段为整体式燃油舱与任务载荷舱，舱段之间采用密封隔框分隔，燃油舱设置防晃结构，减少长航时飞行过程中燃油晃动带来的重心偏移；机身后段集成涡轮螺旋桨动力系统的安装架，安装架采用高强度铝合金与钛合金组合结构，承受发动机运转过程中的扭矩与振动载荷，尾段采用V型尾翼布局，相比常规平尾垂尾组合结构，在保证航向与俯仰操纵效率的同时，减少尾翼结构重量与雷达反射截面积，尾翼操纵面的铰链力矩经过反复核算，匹配舵机输出扭矩，确保大机动飞行过程中操纵响应精准。动力系统选用尾部推进式螺旋桨布局，螺旋桨采用三叶可变距设计，可根据不同飞行高度、速度工况自动调整桨距，始终保持发动机在最优效率区间运转，

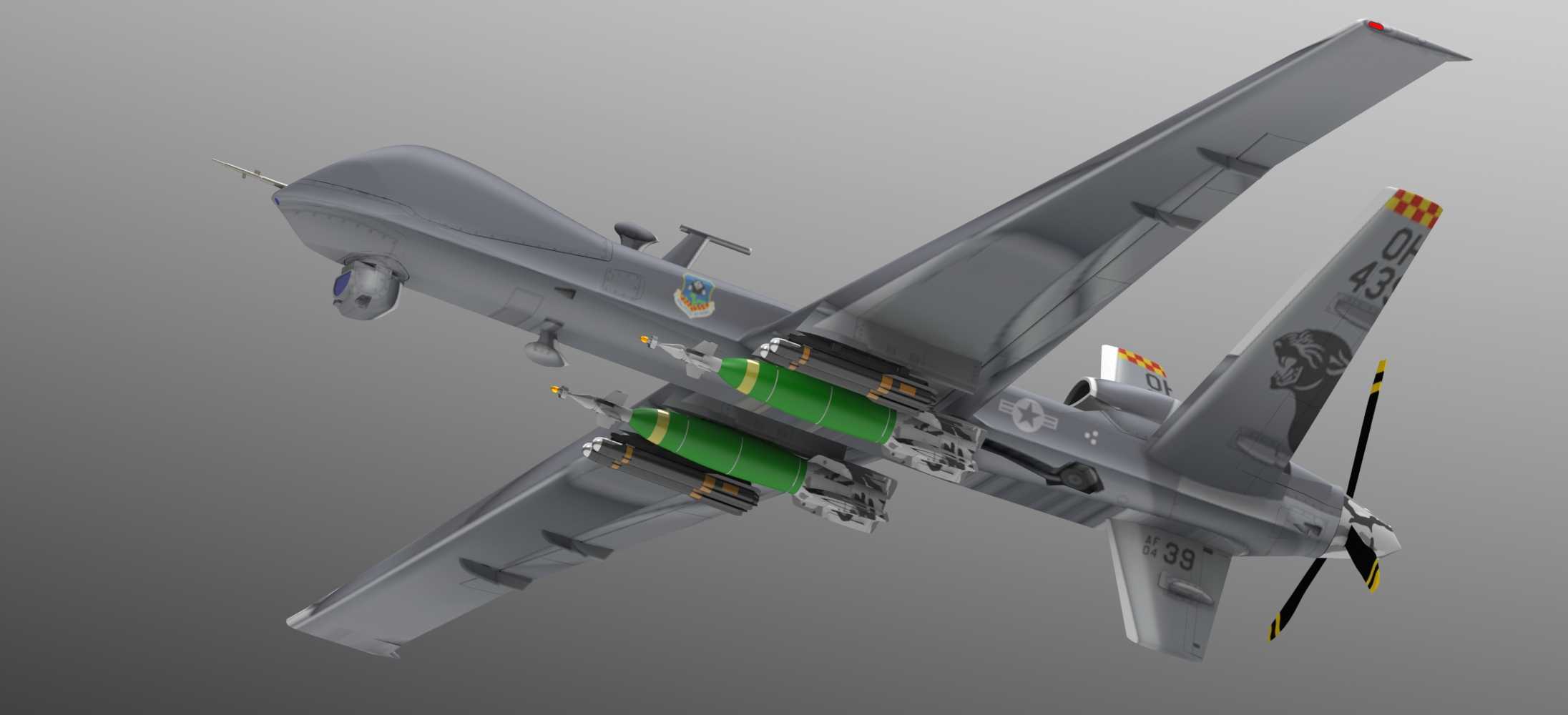

　　桨叶前缘设置防侵蚀护套，适应低空复杂气象环境下的长时间飞行，发动机进气道设置在机背位置，避免地面起降过程中吸入杂物，同时进气道内设置防尘滤网与防冰结构，提升复杂环境下的动力系统可靠性。机载武器挂点采用标准化接口设计，可兼容不同规格的精确制导武器挂载，挂点与机翼承力梁直接连接，将武器发射时的后坐力直接传递到机翼主承力结构，避免局部结构应力集中导致的疲劳损伤，每个挂点均设置武器发射时的燃气导流结构，避免火箭发动机尾焰灼烧机翼蒙皮与相邻挂点的设备。起落架采用前三点可收放式设计，前起落架为双轮结构，设置转向操纵机构，满足地面滑行阶段的转向需求，主起落架为单轮结构，采用油气减震支柱，吸收着陆阶段的冲击载荷，起落架收放机构采用液压驱动，

　　设置机械锁止结构，确保飞行过程中起落架舱门完全锁闭，减少气动阻力，起落架舱内部预留充足的维护空间，便于地勤人员快速开展轮胎、刹车组件的检修更换。全机结构设计过程中，针对不同部位的受力与环境特性选用差异化材料，机身主承力框、机翼主梁采用高强度航空铝合金加工，蒙皮根据部位不同分别选用铝合金板材与复合材料，机翼前缘、尾翼前缘等易受鸟撞、砂石侵蚀的部位采用钛合金蒙皮，提升结构抗损伤能力，设备舱内部的安装支架多采用铝合金与碳纤维复合材料组合结构，在保证结构强度的前提下尽可能降低结构重量，提升有效载荷占比。气动外形设计阶段，针对机身表面的光电转塔、天线、武器挂架等突出物开展了大量的整流优化，每个突出物均设计流线型整流罩，减少附加气动阻力，

　　同时对整流罩的安装位置进行反复调整，避免突出物产生的紊流影响尾翼操纵面的气流附着，确保大迎角飞行状态下尾翼仍能保持足够的操纵效率。全机的维护口盖设置遵循可达性原则，日常需要频繁检修的航电设备、燃油系统组件、液压管路对应的机身位置均设置快卸口盖，口盖采用密封快卸锁设计，无需专用工具即可快速开启，大幅缩短地面维护准备时间，提升装备的出动效率。燃油系统采用重力供油与增压供油结合的设计，不同燃油舱之间设置连通管与燃油泵，可根据飞行过程中的重心变化自动调整不同舱段的燃油量，实现主动重心控制，减少飞行过程中的配平阻力，燃油箱内设置惰性气体填充接口，降低燃油箱被击中后的燃爆风险，提升战场生存能力。航电设备舱内部设置独立的环控管路，通过发动机引气对舱内设备进行温度调节，确保高空低温环境与地面高温暴晒环境下，舱内设备始终处于额定工作温度区间，环控管路的走向避开了关键受力结构，同时设置温度与压力传感器，实时监控环控系统工作状态，出现异常时可自动切换备用管路。
