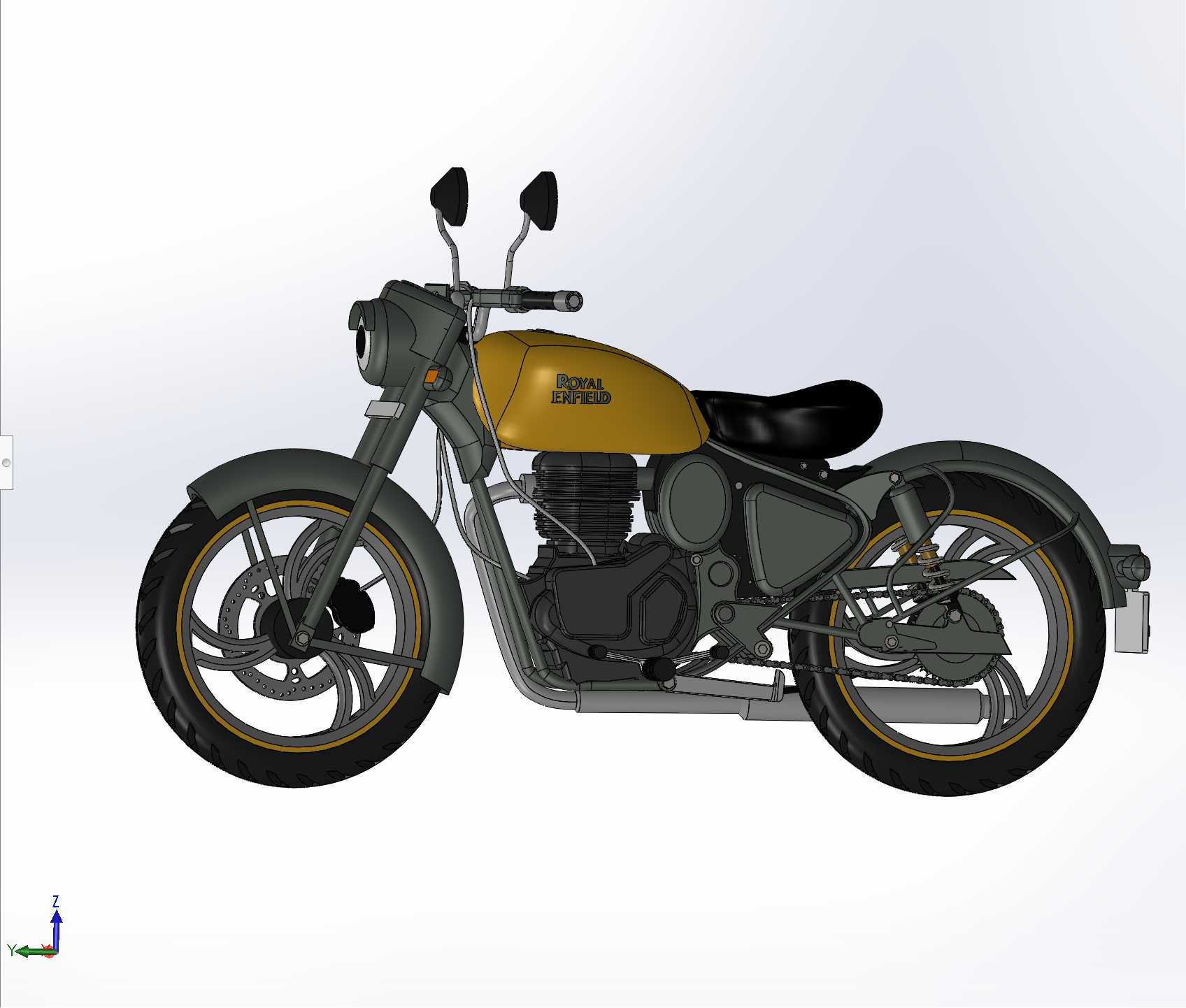

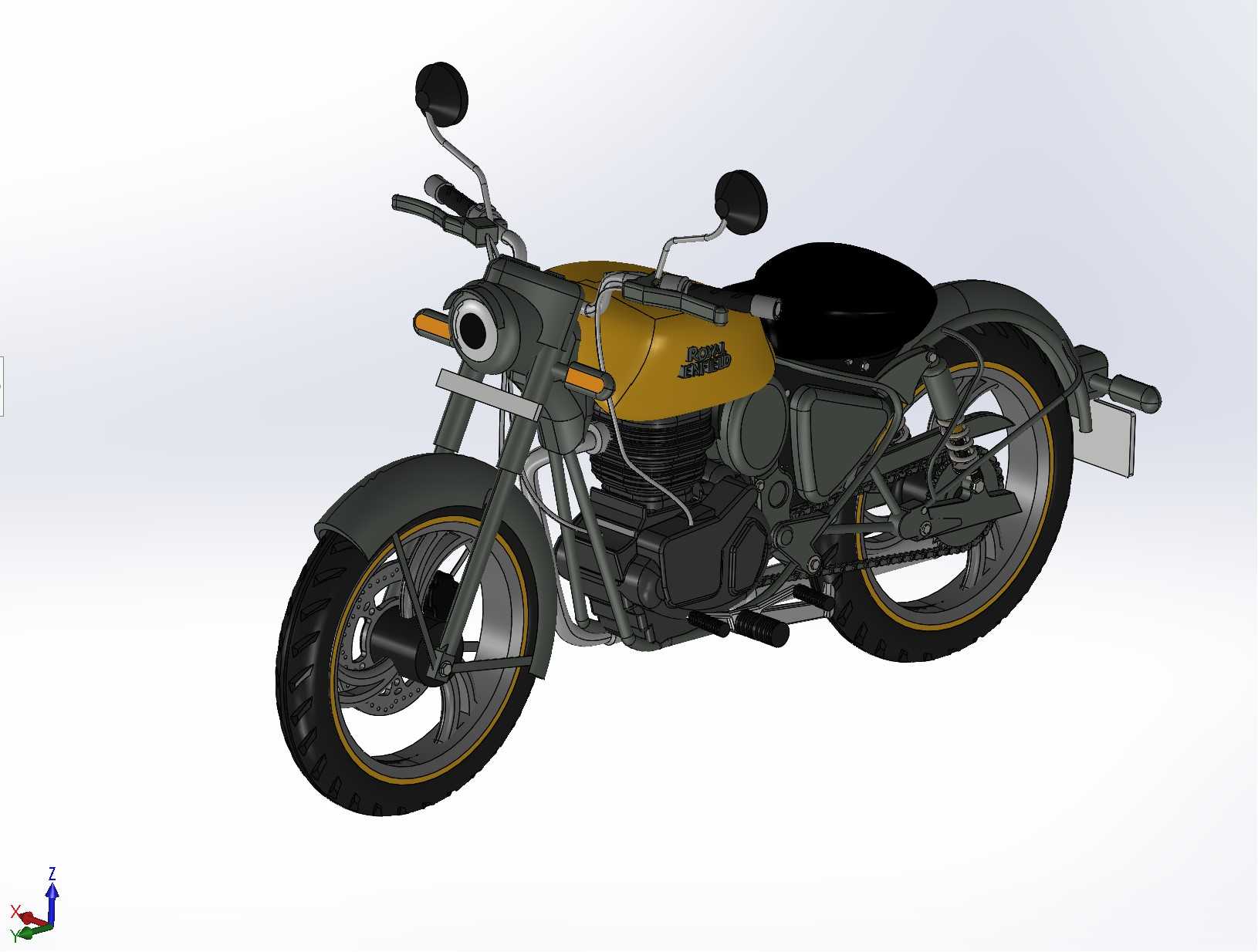

复古巡航摩托车整车结构三维设计

　　该模型完整还原了经典复古巡航摩托车的全部分件结构，覆盖行走系统、动力总成、操控组件、外观覆盖件四大核心模块，建模过程严格遵循实车装配逻辑，所有配合面预留了符合量产工艺的公差间隙，可直接用于结构验证、改装方案推演以及教学演示场景。从实际应用场景来看，这类复古巡航车型主要面向城市休闲骑行、复古文化爱好者改装、机车文化展陈等领域，模型的分件设计完全匹配实车的拆装逻辑，可单独拆分出前后轮总成、前叉减震组件、车把操控模块、单缸动力单元、坐垫与尾部支架、油箱覆盖件等独立部件，方便设计人员针对不同改装需求做局部结构调整。设计过程中优先还原了经典车型的比例特征，整车轴距控制在1400mm级别，座高维持在750mm左右的亲民设定，

　　整车宽度不超过800mm，长度控制在2100mm上下，完全符合常规两轮摩托车的道路通行尺寸边界，安装层面预留了前后牌照架、侧撑、后挡泥板的标准安装位，所有安装孔位的位置、孔径都参考同级别量产车型的通用标准设定，可直接对接通用改装配件的安装尺寸。动力单元部分还原了单缸风冷发动机的外部结构特征，包括散热鳍片的排布、缸头盖的造型、化油器与空滤的连接结构、排气前段的走位，发动机与车架的连接点共设置三处，分别对应车架下部的主悬挂吊耳、上部的固定支架以及后部的变速箱连接位，悬挂行程的设定参考同级别车型的舒适取向，前叉行程120mm，后双枪减震行程70mm，兼顾铺装路面行驶的滤震效果与复古外观的视觉协调性。行走系统部分，

　　前后轮采用辐条搭配铸铝轮毂的混合设计？不对，该模型采用的是铸铝轮毂搭配复古锯齿胎纹的设定，轮胎直径前19寸后18寸，胎宽前100mm后130mm，符合经典复古巡航的轮胎配比，刹车系统采用前碟后鼓的配置，前刹车盘直径280mm，卡钳安装位预留了对向双活塞卡钳的安装空间，后鼓刹的制动摇臂、拉杆结构完整还原，可直接用于制动系统的运动仿真。操控组件部分，车把采用高位大雁把的设定，手把上的后视镜、离合手柄、刹车手柄、油门转把、控制开关组都做了独立分件，转向角度预留了左右各35度的活动空间，符合实车的转向限位逻辑，油箱造型采用经典的水滴形设计，容量设定在12L左右，油箱与车架的贴合面完全匹配车架上管的弧度，

　　安装点设置在油箱前部的转轴位与后部的固定螺栓位，坐垫采用分体式？不，该模型为单座薄坐垫设计，坐垫下方预留了电瓶、电控模块的安装空间，尾部的短尾挡泥板设计符合复古改装的流行风格，后转向灯、尾灯的安装位都做了预留。整个建模过程中，所有外观曲面都做了连续性处理，油箱、侧盖、泥瓦的曲面过渡顺滑，没有出现碎面、曲率突变的问题，管线部分包括油门拉线、离合拉线、刹车油管、线束的走位都参考实车的排布逻辑，沿着车架主梁内侧走线，避免与转向部件、运动部件产生干涉，紧固件的位置都按照实车的螺栓排布做了还原，包括发动机连接螺栓、轮毂固定螺栓、车把压块螺栓、挡泥板固定螺栓等，细节完整度可满足渲染出图、结构爆炸图制作、装配工艺演示等多场景使用需求。针对改装设计场景，模型的所有外观件都可以快速替换，比如更换不同风格的手把、坐垫、排气、泥瓦，不需要改动主体车架结构，因为车架部分的安装接口都做了通用化设定，适配市面上多数复古摩托的改装配件尺寸，前叉的直径设定为41mm，可直接匹配同直径的通用改装前叉，轮毂的轴承安装位、辐条孔位都符合通用标准，方便更换不同规格的轮毂与轮胎。
