民航客舱可调式旋转乘客座椅结构

　　这套座椅结构面向民航客机客舱内部布置，主要用于经济舱或短途支线机型的乘客乘坐区域，也可作为训练舱、展示舱、地面航空体验设备中的内饰参考。模型呈现的是三连座单元中的独立座椅关系，重点表达靠背倾转、扶手布置、支腿落地和座椅朝向调整等结构特征。实际客舱布置中，座椅并不是孤立零件，而是要与地板滑轨、过道宽度、排距、救生通道、餐桌板、安全带、装饰罩和内饰包覆系统共同协调。座椅骨架通常采用铝合金型材、冲压件或轻量化钣金组合，座垫和靠背内部承担人体载荷，外侧通过装饰罩形成整洁外观，底部支腿则把冲击载荷传递到机身地板滑轨。

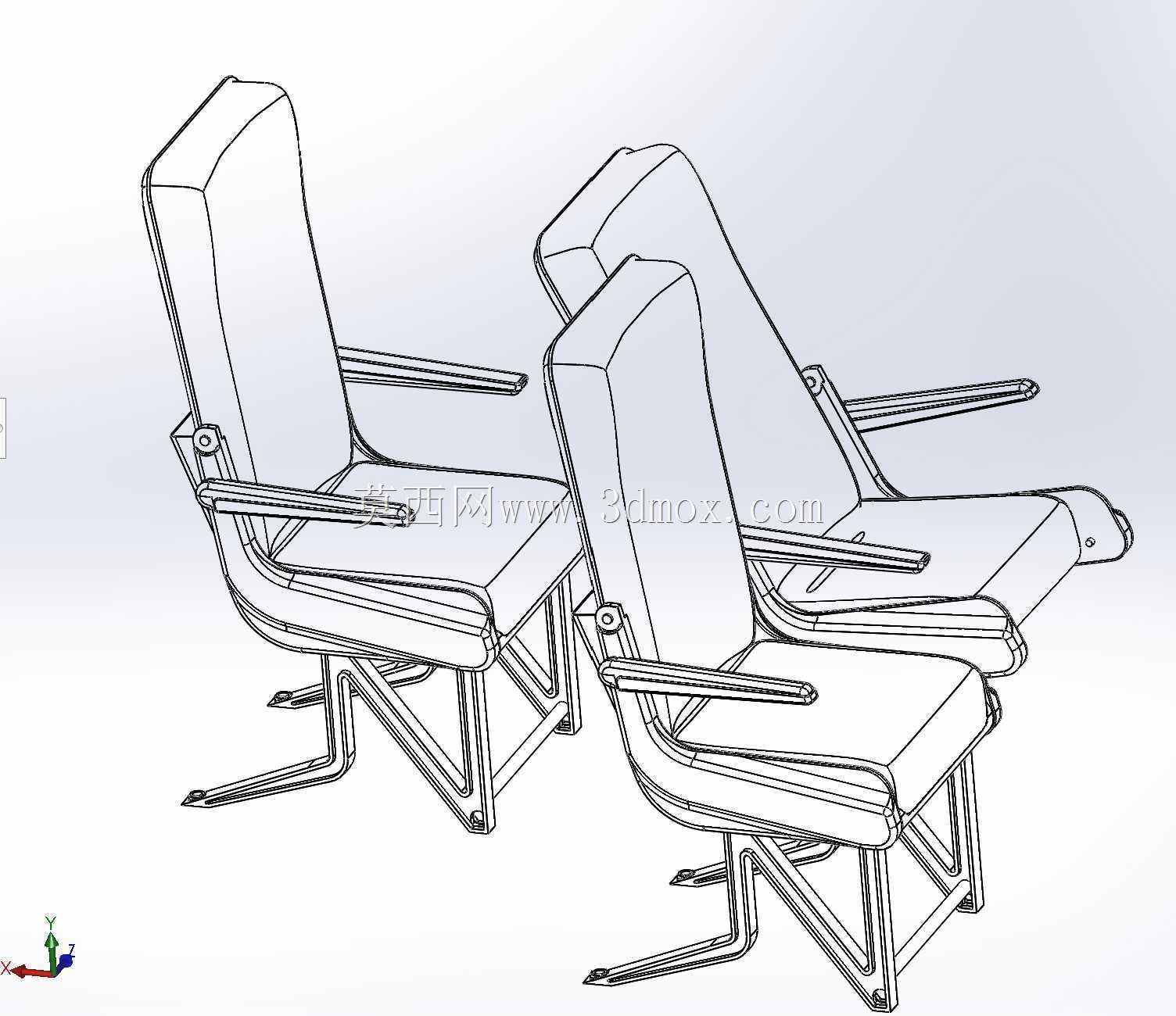

　　从使用功能看，该座椅需要满足乘客在起降、巡航和短暂休息状态下的不同姿态。靠背部分设置了可倾转机构，铰链位于座垫后侧附近，靠背能够在限定角度范围内向后放倒，同时在起飞、降落阶段恢复直立位置。扶手位于座椅两侧，承担手部支撑和乘员起身时的辅助受力，扶手外形需要避开相邻乘客的肩部和肘部空间。模型中三座并排的表达方式，有利于检查座椅宽度分配、扶手共用关系以及相邻靠背在倾转过程中的干涉边界。中间座椅与靠窗、过道座椅在骨架上可以共用主体模块，但外侧护罩、扶手形式和落地支腿位置会根据客舱布局进行局部调整。

　　旋转式设计是该结构的一个明显特点。座椅底部支撑并非简单固定在单一方向，而是通过可转动的基座关系适应朝向变化。工程设计时，旋转功能不能只考虑座垫能否转动，还要同步校核靠背、扶手、支腿和地板固定点在旋转后的位置。若座椅用于客舱改型、会议舱或训练场景，旋转机构需要设置锁定位置，避免座椅在制动、颠簸或紧急情况下自由转动。旋转中心应尽量靠近座椅载荷合力区域，底部支撑跨距要足够，防止转动后重心偏出稳定范围。对于真实航空器座椅，还需结合适航要求评估静载、疲劳、惯性载荷和阻燃材料要求；在三维结构方案阶段，则应先把运动轨迹、安装边界和人机空间梳理清楚。

　　外形尺寸方面，单座宽度受客舱座椅排布局限制，三连座总宽需要匹配机身截面和地板滑轨间距。座垫高度通常以乘客脚部自然着地、大腿获得有效支撑为原则，靠背高度需覆盖腰部至肩胛区域，头枕部分可根据机型等级独立设置或与靠背一体成型。模型中的支腿采用前、后落地的斜撑形式，前支腿和后支腿向外展开，形成稳定的梯形支撑面。这种布置有利于把靠背向后倾转时产生的弯矩传递到地板，同时减少座椅下方占用空间，便于乘客放置脚部和维护人员清洁客舱。支腿底端应对应地板滑轨或座椅固定接头位置，孔位、跨距和紧固件空间需要在装配模型中提前核对。

　　设计思路上，座椅主体可以拆分为靠背骨架、座垫骨架、左右扶手、铰链组件、旋转基座、落地支腿和外侧装饰罩几个模块。靠背骨架承担人体背部压力，后侧需要预留倾转限位和锁止机构空间；座垫骨架承担竖向载荷，前缘不宜过高，避免压迫大腿下方；扶手支架既要满足握持强度，也要考虑杯托、扶手垫和小桌板收纳等扩展接口。三连座之间可通过共用横梁或连接支架提高整体刚性，但模型中应保留合理装配间隙，避免热胀冷缩、织物包覆厚度和安装误差造成干涉。靠背旋转轴、座垫铰接点和支腿固定点构成主要受力闭环，任何一个支点位置变化都会影响座椅刚度和运动范围。

　　在客舱实际安装时，座椅排距决定了靠背向后放倒后的乘客空间。若后排座椅间距较小，靠背倾转角度过大可能侵占后排膝部空间，因此靠背运动范围要与餐桌板、口袋网和前排座椅后部结构一起校核。靠窗座椅需要贴近机身侧壁但不能压住内饰板，过道座椅则要控制扶手外侧轮廓，保证餐车和乘客通行宽度。旋转状态下，座椅侧面可能朝向过道，扶手和靠背外轮廓会改变通道边界，必须检查全开位置是否影响应急撤离路线。地板滑轨方向、座椅脚点间距和相邻排座椅的脚部支撑也需要统一规划，防止支腿跨接在不可用的地板区域。

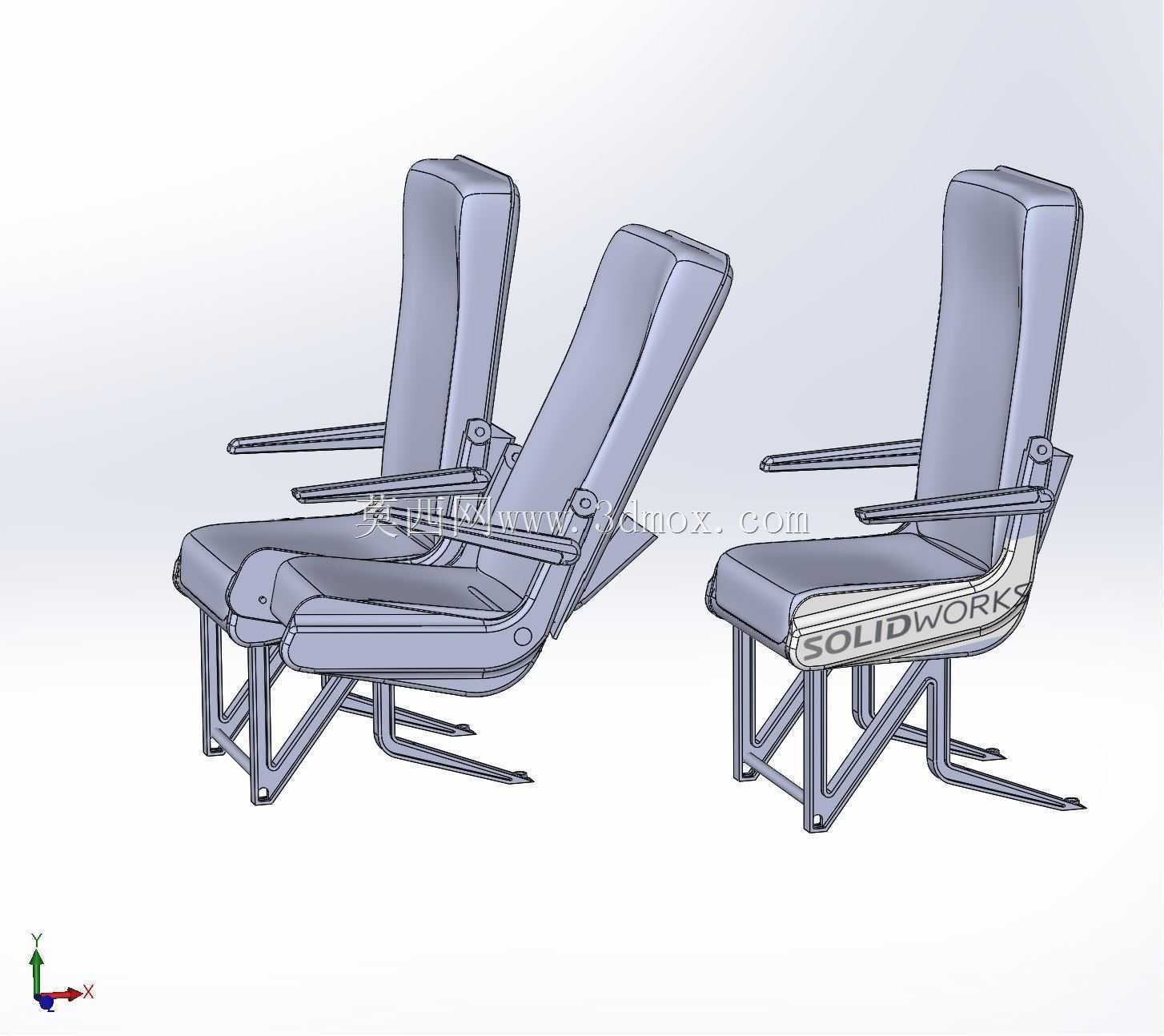

　　从建模表达来看，该结构适合用于航空内饰方案展示、座椅机构运动分析、客舱布局评审和轻量化骨架设计参考。外观面保留了座椅软垫的高背轮廓、扶手细长形态和支腿斜撑特征，同时通过SOLIDWORKS标识位置体现外侧装饰罩区域。实际深化时，可在现有实体外形基础上补充钣金折弯件、管材骨架、铰链销轴、扭簧或气弹簧辅助回位机构、滑轨锁脚以及安全带固定点。座垫和靠背的软包层应与内部硬骨架分层建模，便于后续检查包覆厚度、维修拆换和重量估算。

　　座椅的维护性也需要在结构阶段考虑。客舱座椅使用频率高，扶手垫、座垫外套、靠背小桌板和锁止机构属于易损或常检部位，底部支腿与地板连接点需要留出工具操作空间。三连座整体吊装时，支腿下端接头应能快速对准滑轨，旋转机构则需要设置维护口盖或可拆卸护罩，以便检查锁紧件和润滑部位。通过三维模型先行确认座椅在直立、倾转和旋转状态下的轮廓包络，可以在样机制造前发现扶手碰撞、支腿干涉、靠背越界和地板孔位不匹配等问题，从而降低后续客舱内饰装配阶段的返工风险。
