75kW高压离心径向通风机组结构

　　该径向风机三维结构面向工业通风、工艺送风、除尘引风及局部排风系统的前期布置与结构校核，整机采用风机壳体、叶轮腔、传动轴承座、联轴器、电动机和共用底座一体化布置。现场使用时，气流从蜗壳侧部方形接口进入，经叶轮加速后沿径向进入蜗壳，再由出口方向输送至管道或排放端。此类结构常见于车间通风换气、物料输送辅助风源、锅炉引风前段、除尘系统负压抽吸以及设备冷却风道，适合需要较高压头和稳定风量的连续运行工况。

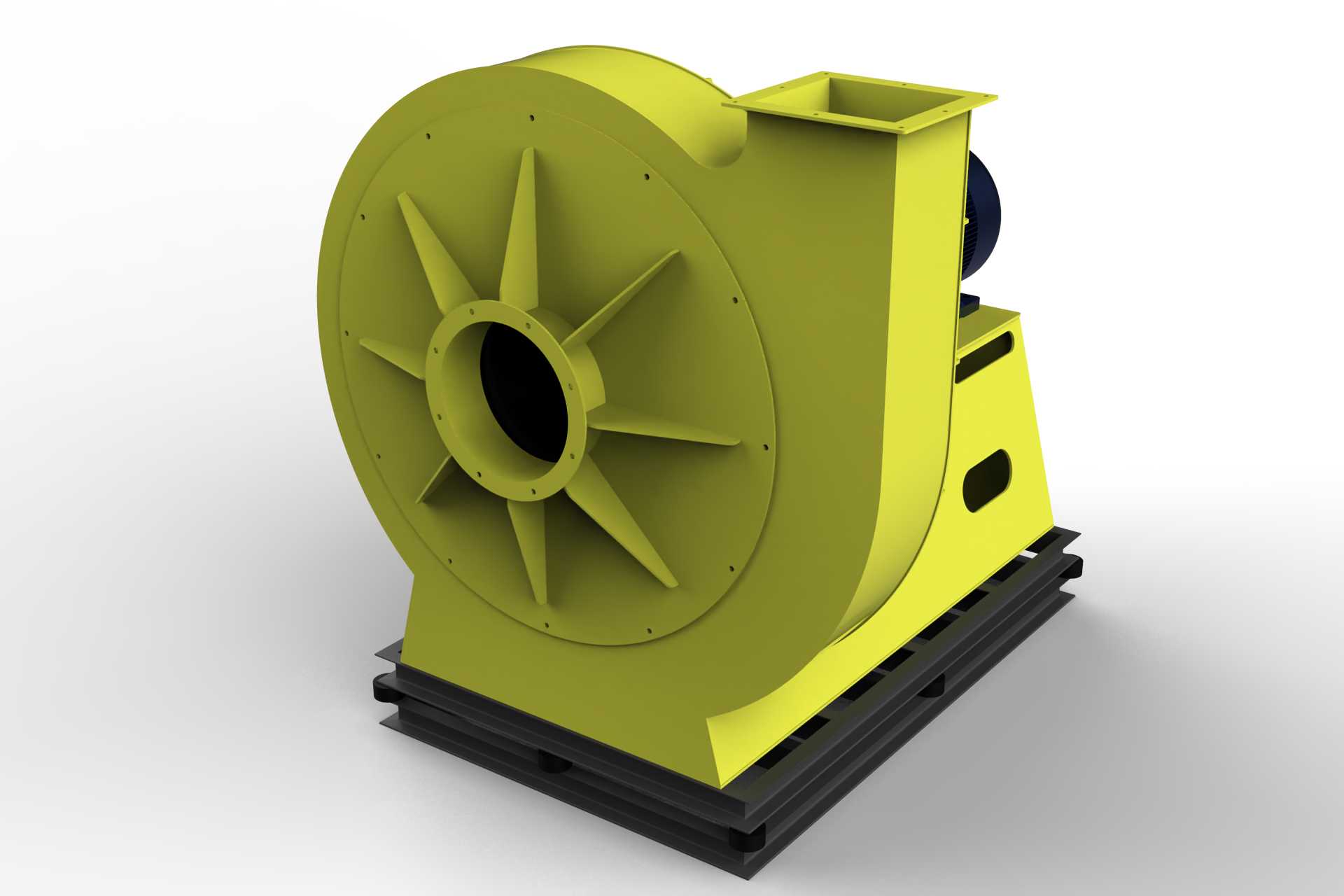

　　从建模表达看，蜗壳部分采用大尺寸焊接箱体思路，外壁布置加强筋板，方形进风口带有法兰边，便于与风管、膨胀节或过滤段对接。蜗壳内部容纳离心叶轮，外壳轮廓按照气流由轴向转入径向再沿蜗道扩压的路径形成。外部加强结构并非单纯装饰，而是针对薄板蜗壳在高压差下容易出现振动、凹陷和噪声辐射的问题，通过筋板分割壁面，提高局部刚度。底座上开设长圆形孔和减重孔，既兼顾焊接底座的轻量化，也为检修、排水、吊装和现场观察提供便利。

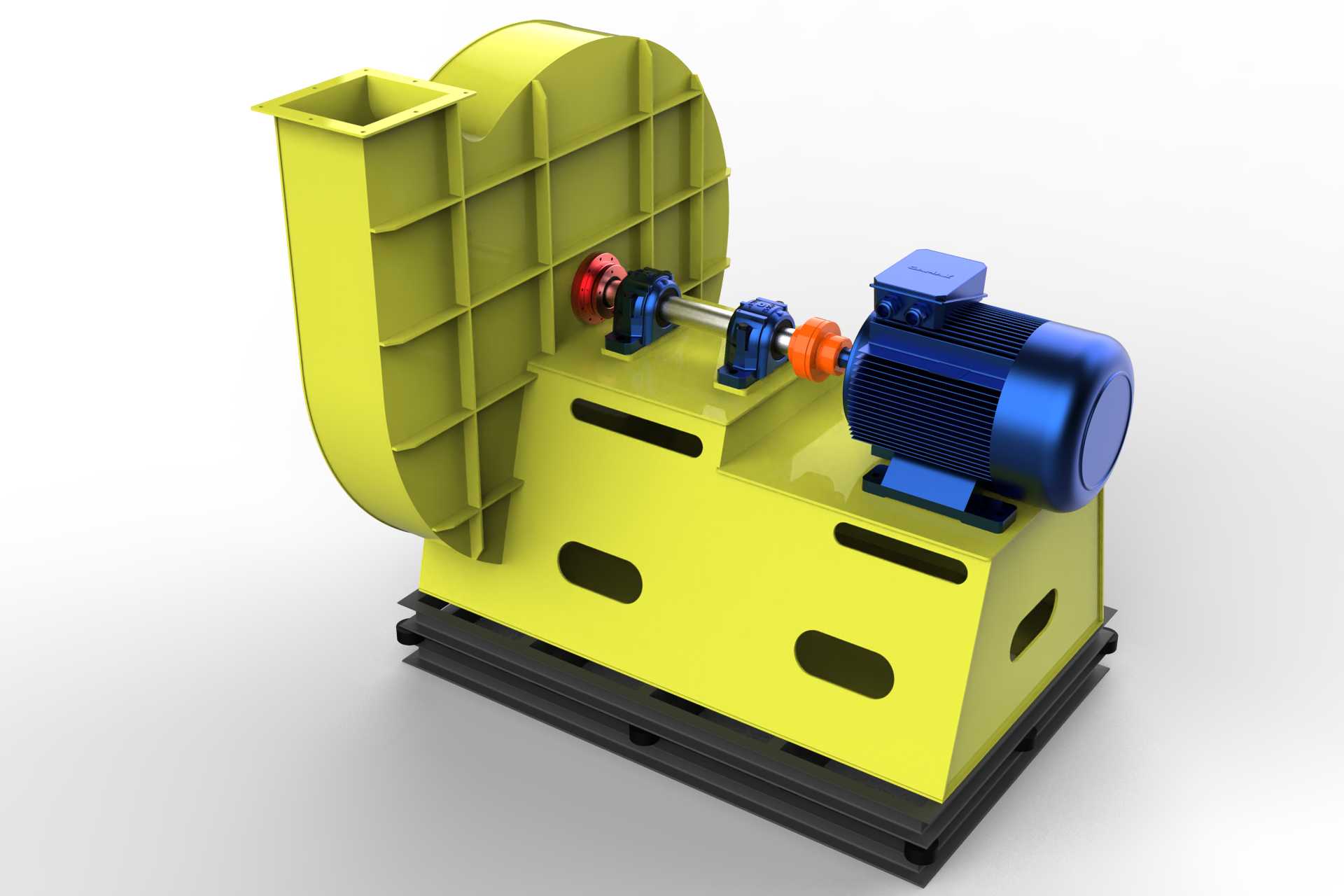

　　传动段位于风机与电机之间，包含轴承支座、轴系、红色锁紧或防护部件、蓝色轴承座以及橙色弹性联轴器。联轴器的存在使风机主轴和电机轴保持可装配、可补偿的连接关系，能够吸收少量对中误差和运行冲击。轴承座独立支撑风机轴，避免叶轮载荷直接作用在电机轴上，这对大功率离心风机尤为重要。电机通过导轨或可调支座安装在底座上，维修时可沿轴向调整电机位置，以便更换弹性件、复核同轴度或拆卸传动部件。

　　电动机采用卧式脚座安装形式，机壳散热筋、接线盒、端盖和底脚均有明确形体。电机与风机共用同一底座，可以减少现场二次找正的工作量，但在实际工程中仍需关注基础平面度、地脚螺栓分布、联轴器对中偏差以及热态位移。底座下方设置黑色垫铁或安装轨，用于与混凝土基础、型钢平台或减振器连接。若用于高层建筑屋面、厂房屋面或靠近操作区的位置，通常还需在底座与基础之间配置减振元件，并在进出风口设置柔性接头，以降低振动沿管道和建筑结构传播。

　　外形布置上，风机蜗壳占据机组一侧，电机位于另一侧，中间保留传动维护空间。方形风口的朝向决定了管道接入方向，选型布置时需要核对风口法兰尺寸、蜗壳旋向、叶轮旋转方向、电机检修距离和起吊空间。整机宽度方向要留出轴承座润滑、联轴器护罩安装和螺栓紧固空间；长度方向要保证电机能够沿导轨后退，避免拆卸电机时与管道、立柱或电缆桥架干涉；高度方向则需考虑叶轮吊装、上部护罩以及现场起重设备的操作高度。

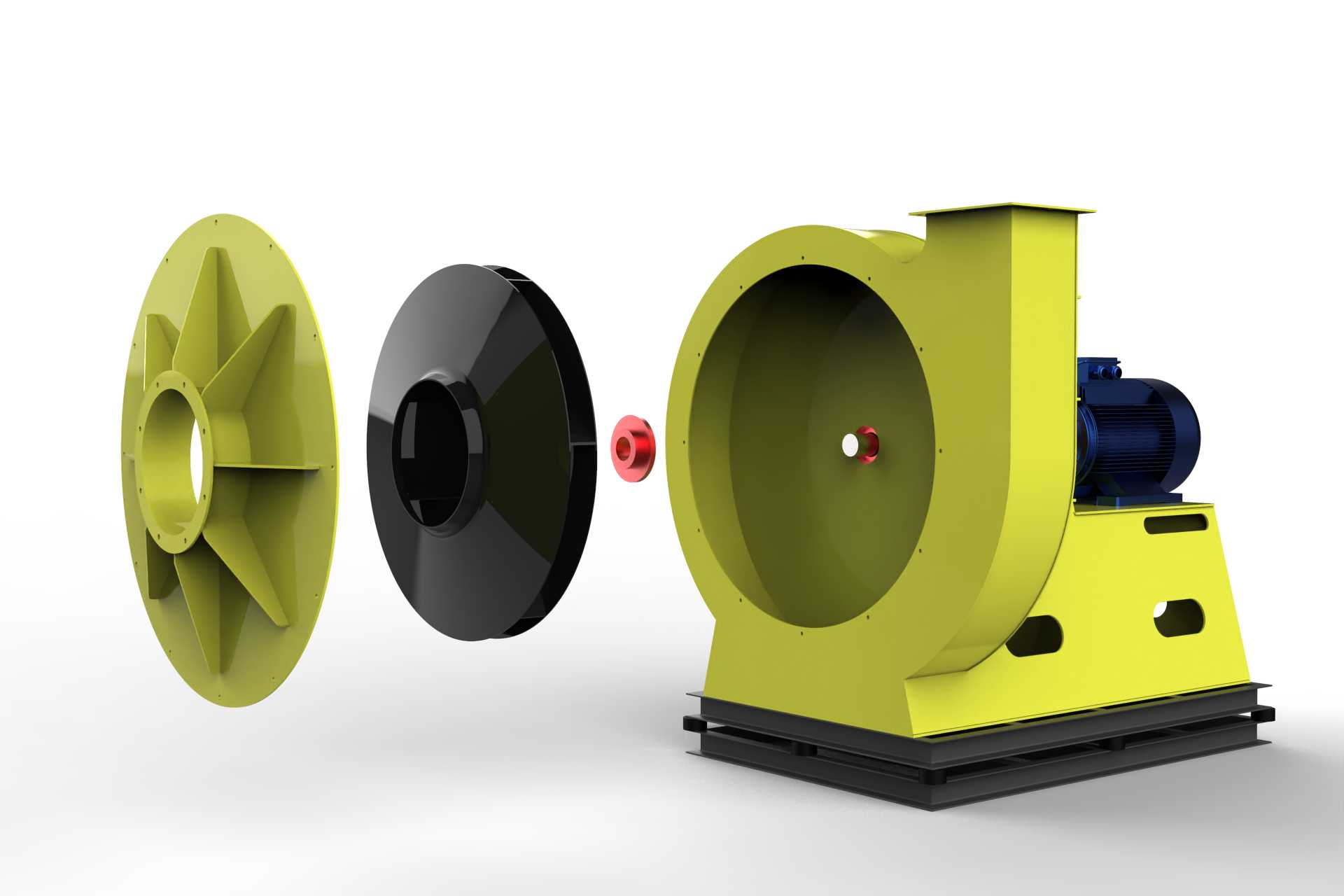

　　结构设计时，叶轮是核心部件。径向叶片或近径向叶片能够提供较陡的压力特性，在系统阻力波动时仍可保持一定风量，但相比后弯叶片，其功率随流量变化更需注意，电机容量和启动方式应与管网特性匹配。蜗壳舌部间隙、叶轮宽度、进风口导流形式以及轴封位置都会影响效率和噪声。三维模型中虽然主要展示外观和装配关系，但在工程深化阶段可继续拆分叶轮、轮毂、轴、轴承、密封件、护罩和焊缝，以便进行质量估算、转动件平衡、法兰校核和维护路径检查。

　　安装边界方面，共用底座承担风机和电机的相对位置定位，地脚孔区域应对应基础承载梁，避免将重载落在薄弱楼板上。风机进出口与管道连接时不宜让管道重量直接压在蜗壳上，管道应设置独立支吊架。联轴器外侧必须配置安全护罩，皮带或联轴器附近不得遗留检修工具。对于高温气体、含尘气体或腐蚀性气体工况，还需在该结构基础上调整材质、密封、轴承冷却和耐磨衬板。整体模型适合用于设备总图沟通、厂房布局、风机站三维布置、教学演示以及机械结构拆解参考。
